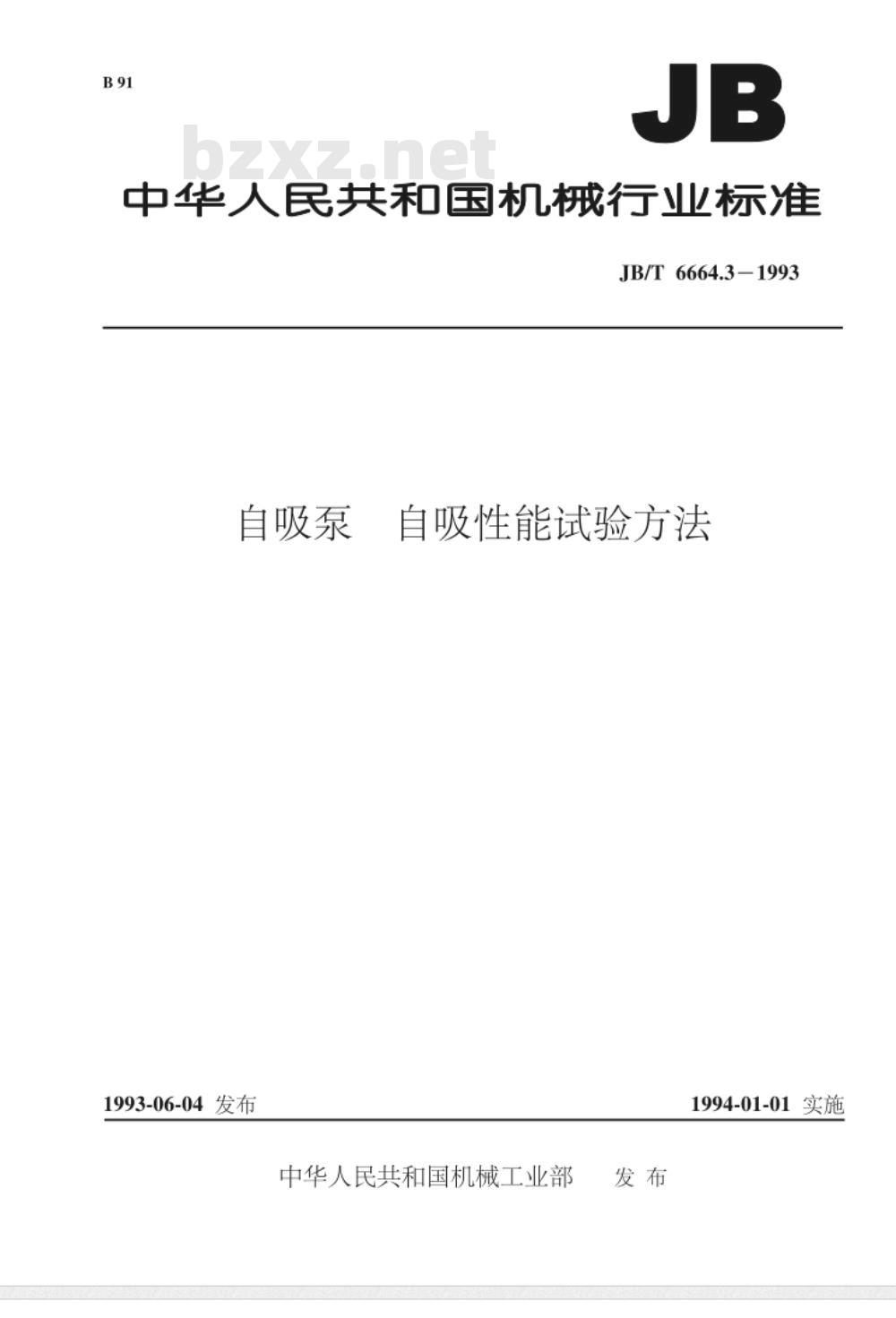

【机械行业标准(JB)】 自吸泵 自吸性能试验方法

中华人民共和国机械行业标准
JB/T6664.3-1993
自吸泵
1993-06-04发布
自吸性能试验方法
1994-01-01实施
中华人民共和国机械工业部

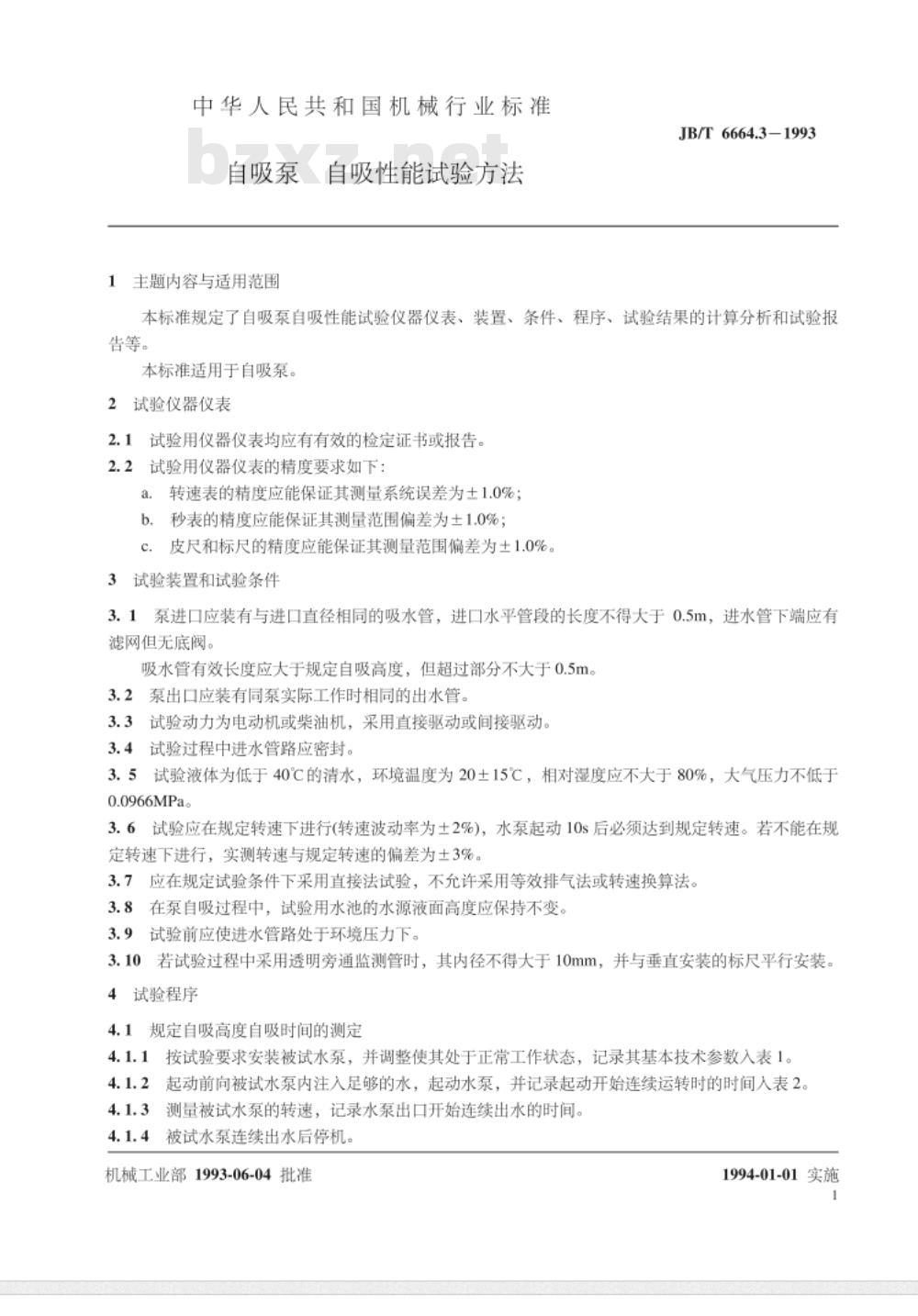

中华人民共和国机械行业标准
首吸泵
主题内容与适用范围
自吸性能试验方法
JB/T6664.31993
本标准规定了自吸泵自吸性能试验仪器仪表、装置、条件、程序、试验结果的计算分析和试验报告等。
本标准适用于自吸泵。
2试验仪器仪表
2.1试验用仪器仪表均应有有效的检定证书或报告。2.2试验用仪器仪表的精度要求如下：a.
转速表的精度应能保证其测量系统误差为土1.0%；b.秒表的精度应能保证其测量范围偏差为土1.0%；皮尺和标尺的精度应能保证其测量范围偏差为土1.0%。c.
3试验装置和试验条件
3.1泵进口应装有与进口直径相同的吸水管，进口水平管段的长度不得大于0.5m，进水管下端应有滤网但无底阀。
吸水管有效长度应大于规定自吸高度，但超过部分不大于0.5m。3.2泵出口应装有同泵实际工作时相同的出水管。3.3试验动力为电动机或柴油机，采用直接驱动或间接驱动。3.4试验过程中进水管路应密封。3.5试验液体为低于40℃的清水，环境温度为20土15℃，相对湿度应不大于80%，大气压力不低于0.0966MPao
3.6试验应在规定转速下进行(转速波动率为土2%)，水泵起动10s后必须达到规定转速。若不能在规定转速下进行，实测转速与规定转速的偏差为土3%。3.7应在规定试验条件下采用直接法试验，不允许采用等效排气法或转速换算法。3.8在泵自吸过程中，试验用水池的水源液面高度应保持不变。3.9试验前应使进水管路处于环境压力下。3.10若试验过程中采用透明旁通监测管时，其内径不得大于10mm，并与垂直安装的标尺平行安装。4试验程序
4.1规定自吸高度自吸时间的测定4.1.1按试验要求安装被试水泵，并调整使其处于正常工作状态，记录其基本技术参数入表1。4.1.2起动前向被试水泵内注入足够的水，起动水泵，并记录起动开始连续运转时的时间入表2。4.1.3
测量被试水泵的转速，记录水泵出口开始连续出水的时间。被试水泵连续出水后停机。
机械工业部1993-06-04批准
1994-01-01实施
JB/T6664.3-1993

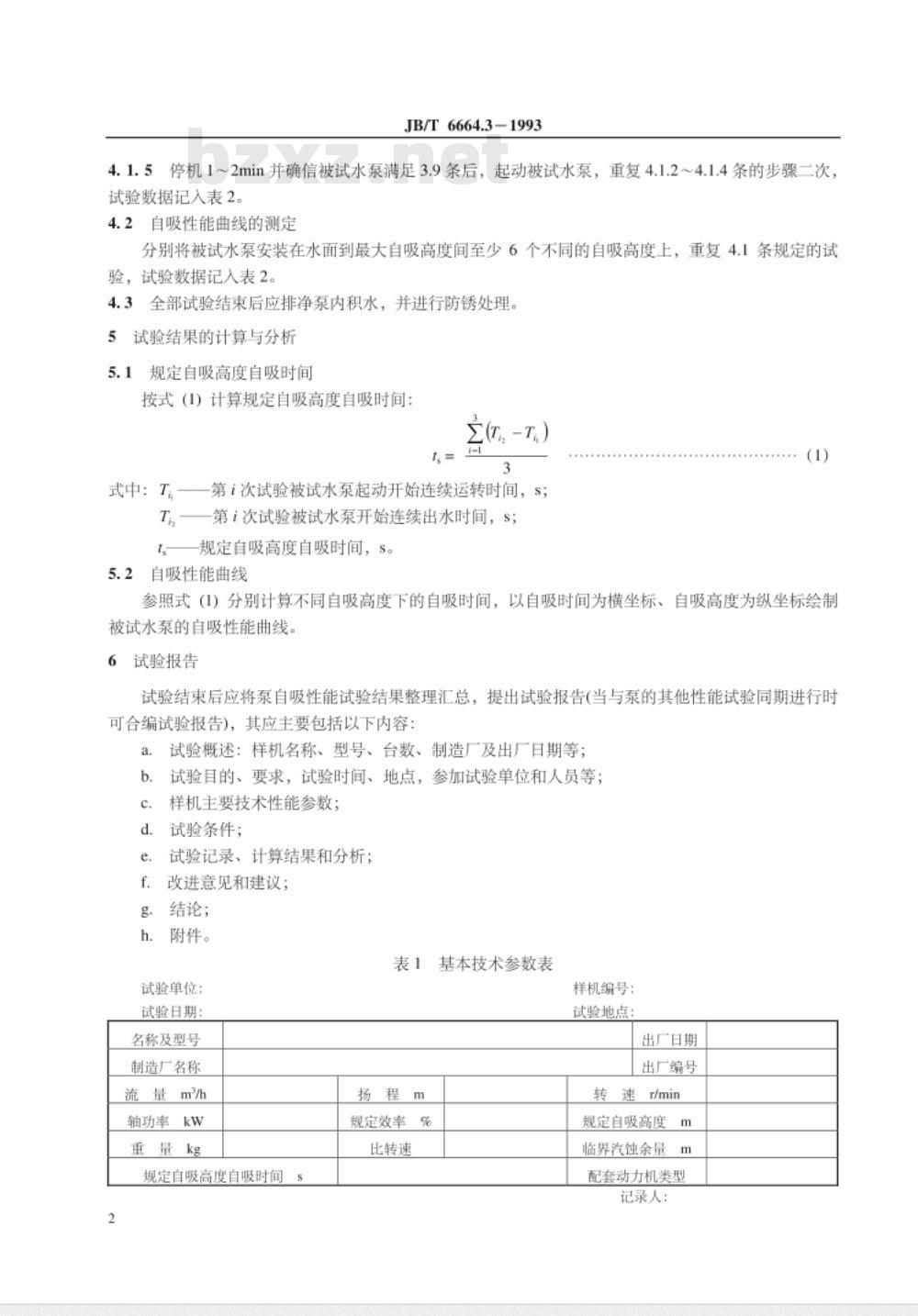

4.1.5停机1~2min并确信被试水泵满足3.9条后，起动被试水泵，重复4.1.2~4.1.4条的步骤二次，试验数据记入表2。
4.2自吸性能曲线的测定wwW.bzxz.Net
分别将被试水泵安装在水面到最大自吸高度间至少6个不同的自吸高度上，重复4.1条规定的试验，试验数据记入表2。
4.3全部试验结束后应排净泵内积水，并进行防锈处理。5试验结果的计算与分析
5.1规定自吸高度自吸时间
按式（1）计算规定自吸高度自吸时间：T-T
第i次试验被试水泵起动开始连续运转时间，s；式中：T
第i次试验被试水泵开始连续出水时间，s；1,—规定自吸高度自吸时间，S。5.2自吸性能曲线
参照式（1）分别计算不同自吸高度下的自吸时间，以自吸时间为横坐标、自吸高度为纵坐标绘制被试水泵的自吸性能曲线。
6试验报告
试验结束后应将泵自吸性能试验结果整理汇总，提出试验报告(当与泵的其他性能试验同期进行时可合编试验报告)，其应主要包括以下内容：试验概述：样机名称、型号、台数、制造厂及出厂日期等；a.
试验目的、要求，试验时间、地点，参加试验单位和人员等；b.
样机主要技术性能参数；
试验条件；
试验记录、计算结果和分析；
改进意见和建议；
结论；
附件。
表1基本技术参数表
试验单位：
试验日期：
名称及型号
制造厂名称
流量m/h
轴功率kw
重量kg
规定自吸高度自吸时间
扬程m
规定效率%
比转速
样机编号：
试验地点：
出厂日期
出厂编号
转速r/min
规定自吸高度m
临界汽蚀余量m
配套动力机类型
记录人：
名称及型号：
样机编号
液体温度：
起动连续运转开始时间
开始连续出水时间5
规定自吸高度自吸时间
测定人：
名称及型号：
样机编号：
液体温度：
测定人：
试验日期：
环境温度：
JB/T6664.3-1993

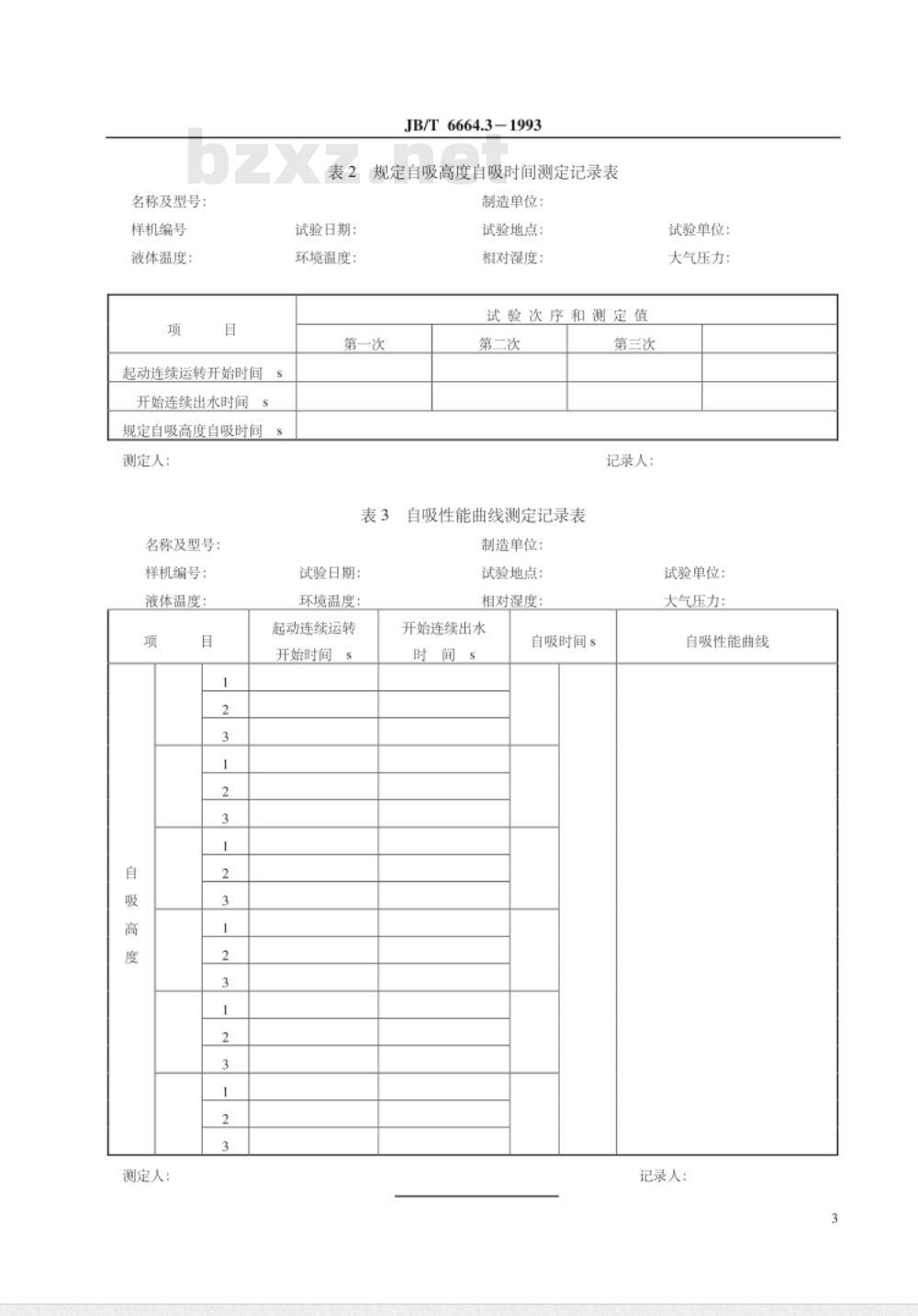

规定自吸高度自吸时间测定记录表制造单位：
试验地点：
相对湿度：
试验次序和测定值
第一次
试验日期：
环境温度：
起动连续运转
开始时间5
第二次
自吸性能曲线测定记录表
制造单位：
试验地点：
相对湿度：
开始连续出水
时间5
自吸时间s
第三次
记录人：
试验单位：
大气压力：
试验单位：
大气压力：
自吸性能曲线
记录人：

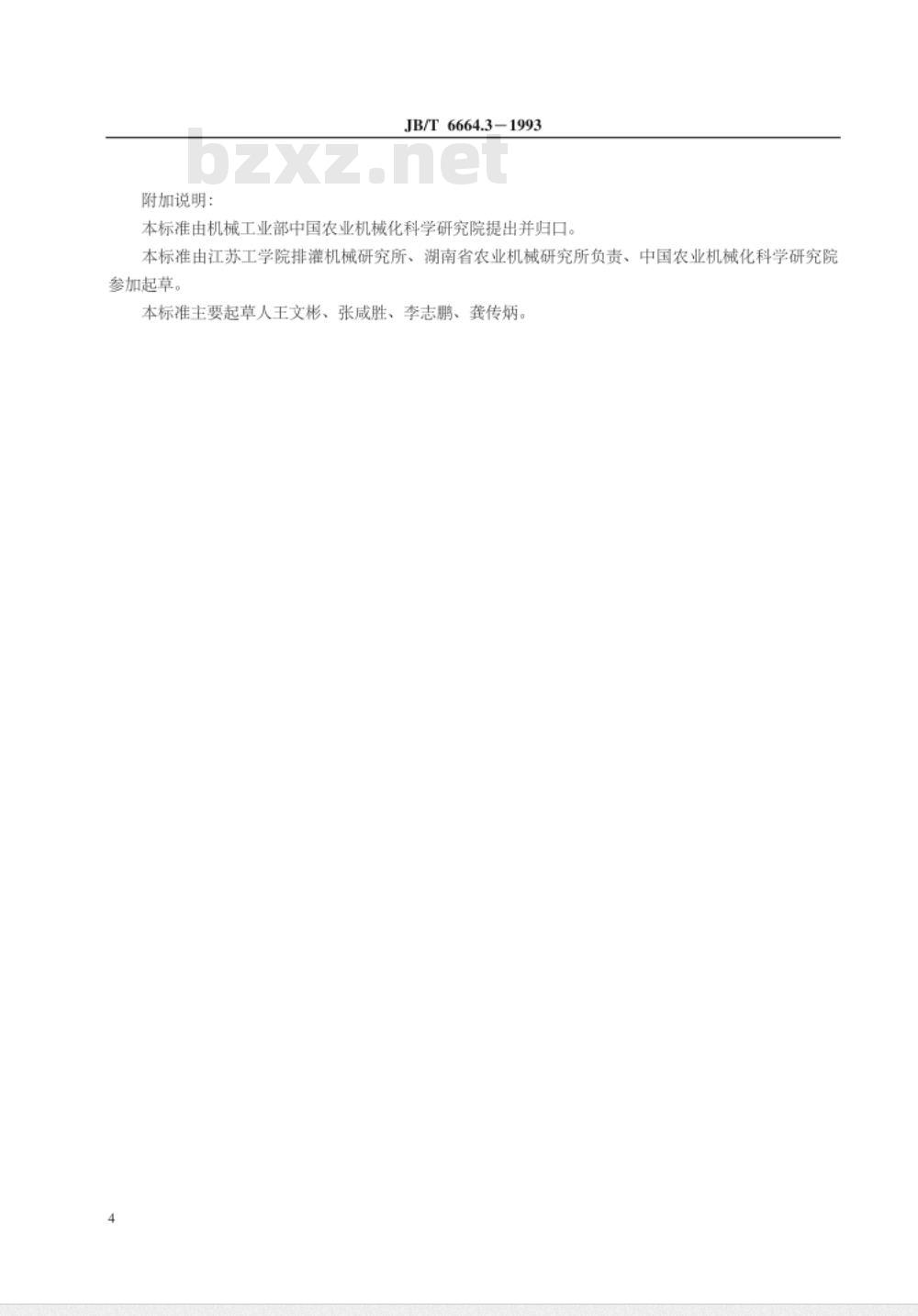

附加说明：
JB/T6664.31993
本标准由机械工业部中国农业机械化科学研究院提出并归口。本标准由江苏工学院排灌机械研究所、湖南省农业机械研究所负责、中国农业机械化科学研究院参加起草。
本标准主要起草人王文彬、张咸胜、李志鹏、龚传炳。4
中华人民共和国
机械行业标准
自吸泵自吸性能试验方法
JB/T 6664.31993
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044)
1/16印张1/2字数8.000
开本880×1230
1993年12月第一版
1993年12月第一次印刷
印数1-500
定价5.00元
