【机械行业标准(JB)】 导叶式混流泵 型式与基本参数

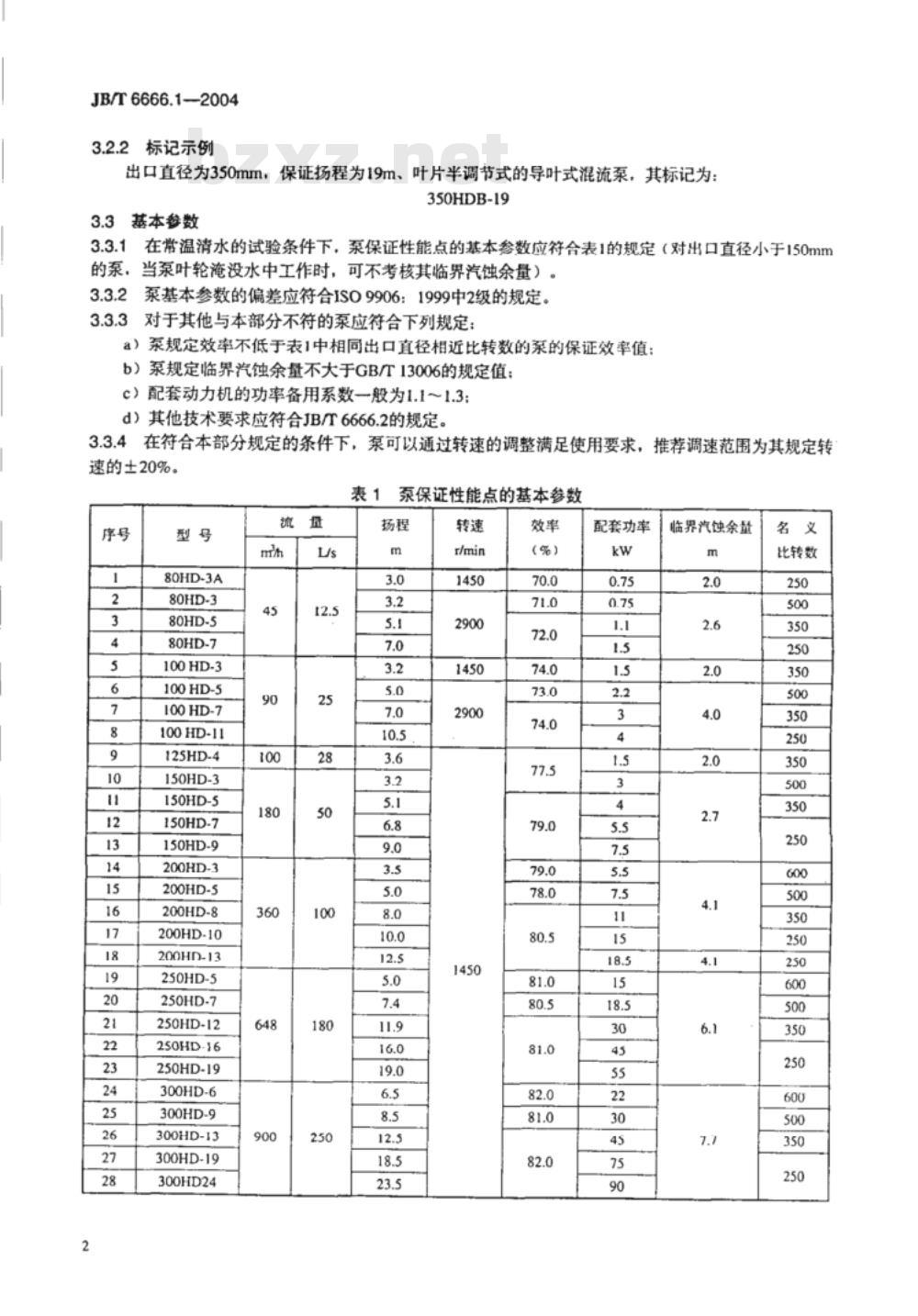

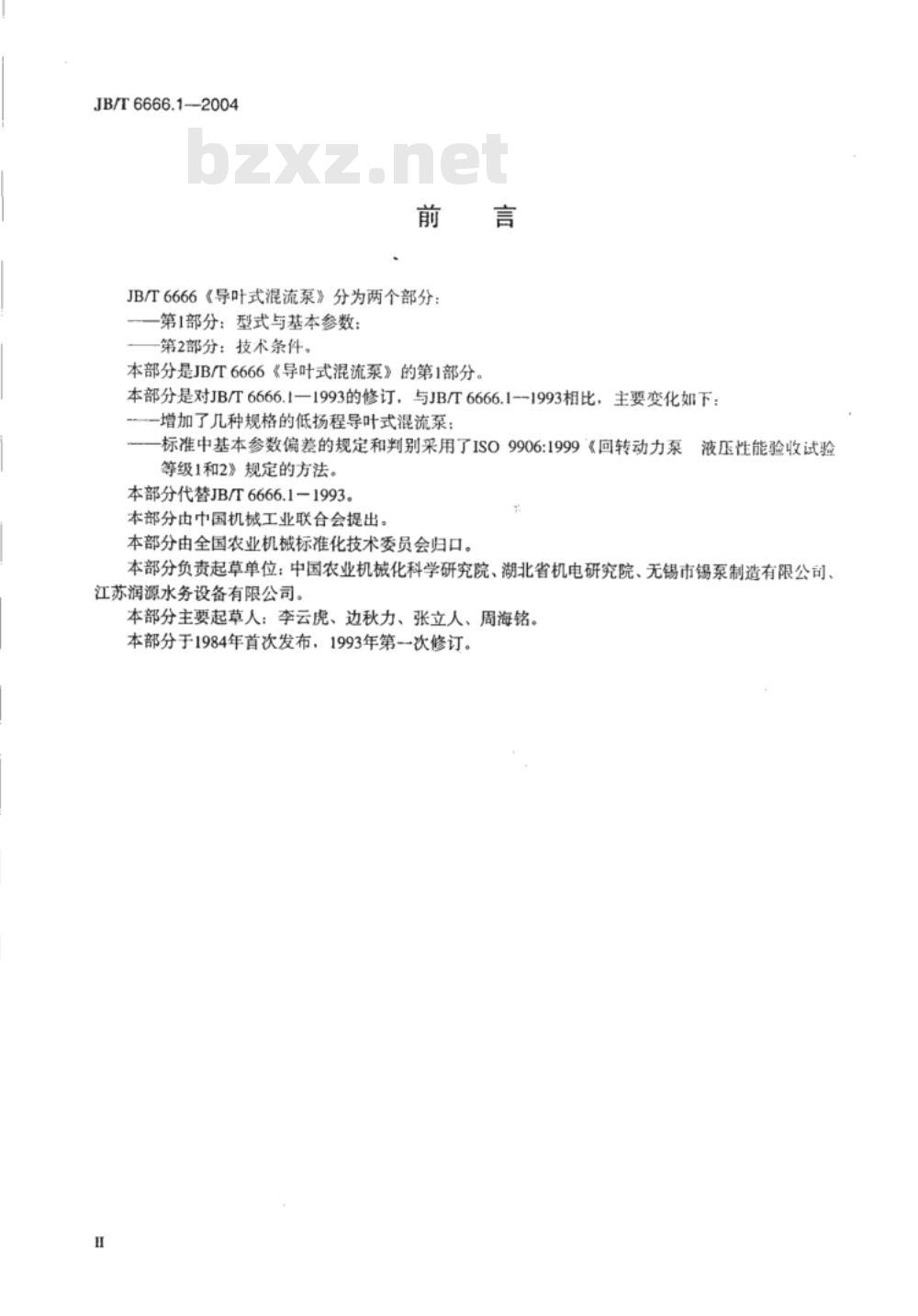

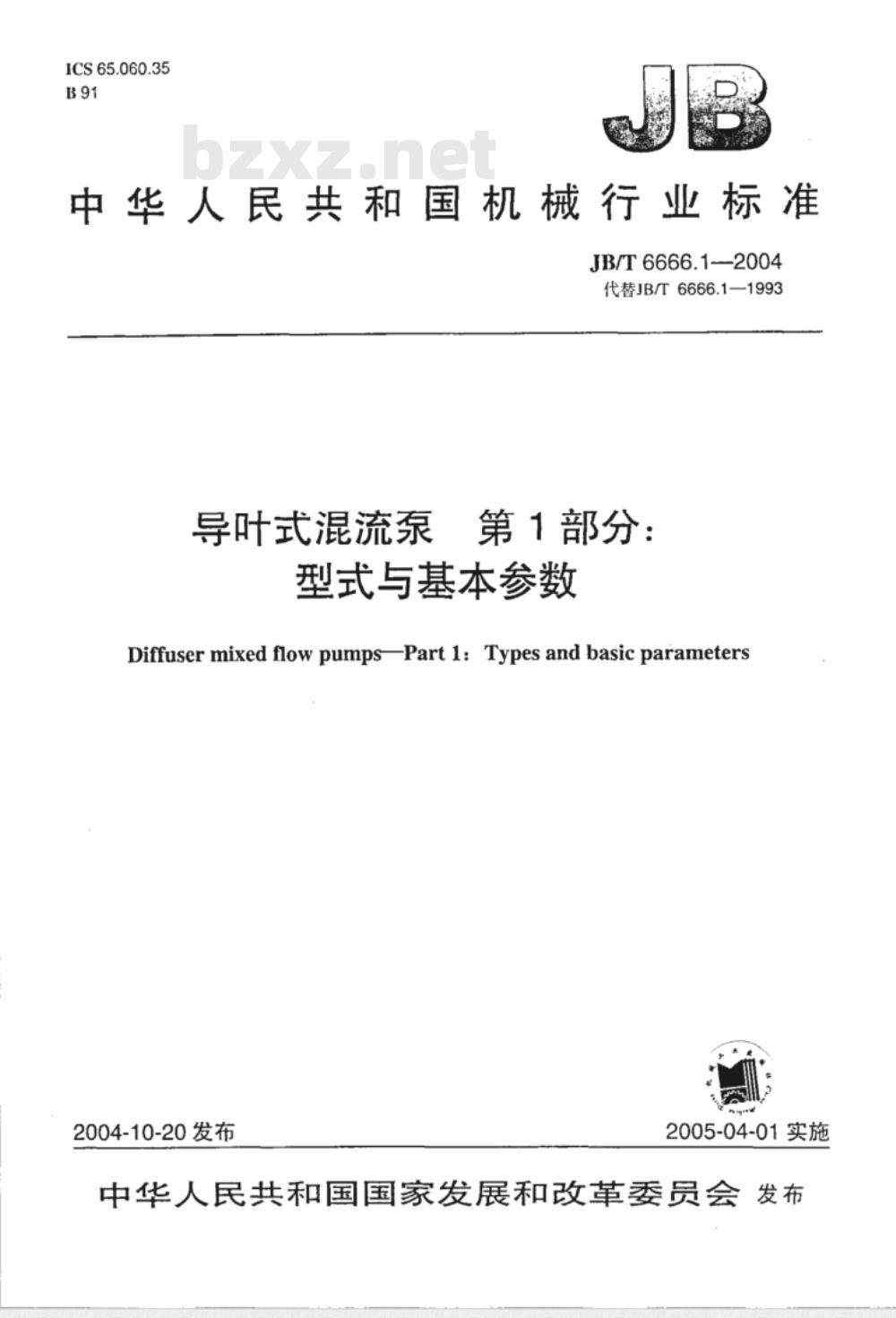

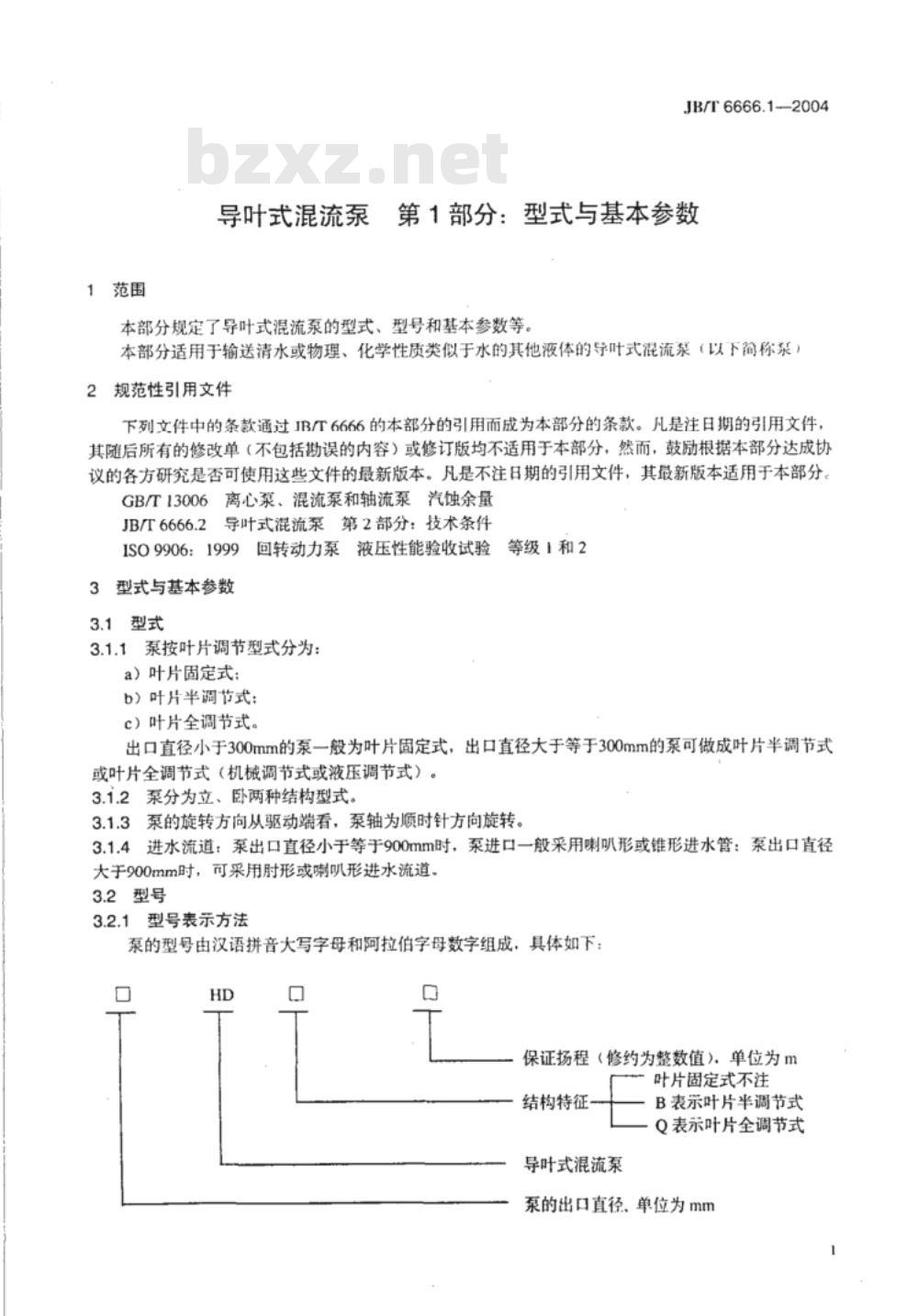

中华人民共和国机械行业标准 JB/T6666.1-2004 代替JB/T6666.1-1993 导叶式混流泵 第1部分：型式与基本参数 发布日期：2004-10-20 实施日期：2005-04-01 中华人民共和国国家发展和改革委员会发布 前言 JB/T6666《导叶式混流泵》分为两个部分：第1部分：型式与基本参数；第2部分：技术条件。 本部分是JB/T6666《导叶式混流泵》的第1部分，本部分是对JB/T6666.1-1993的修订。与1993版相比，主要变化如下：增加了几种规格的低扬程导叶式混流泵；标准中基本参数偏差的规定和判别采用了ISO9906:1999《回转动力等级1和2》规定的方法。本部分代替JB/T6666.1-1993。 本部分由中国机械工业联合会提出，由全国农业机械标准化技术委员会归口。 主要起草单位：中国农业机械化科学研究院、湖北省机电研究院、无锡市锡泵制造有限公司、江苏润源水务设备有限公司。 本部分主要起草人：李云虎、边秋力、张立人、周海铭。 本部分首次发布于1984年，1993年修订。 1 范围 本部分规定了导叶式混流泵的型式、型号和基本参数等。本部分适用于输送清水或物理、化学性质类似于水的其他液体的导叶式混流泵（以下简称泵）。 2 规范性引用文件 下列文件中的条款通过JB/T6666的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 主要引用文件包括： GB/T13006 离心泵、混流泵和轴流泵汽蚀余量； JB/T6666.2 导叶式混流泵第2部分：技术条件； ISO9906:1999 回转动力泵液压性能验收试验。 3 型式与基本参数 3.1 型式 3.1.1 泵按叶片调节型式分为： a）叶片固定式； b）叶片半调节式； c）叶片全调节式。 出口直径小于300mm的泵一般为叶片固定式，出口直径大于等于300mm的泵可做成叶片半调节式或叶片全调节式（机械调节式或液压调节式）。 3.1.2 泵分为立、卧两种结构型式。 3.1.3 泵的旋转方向从驱动端看，泵轴为顺时针方向旋转。 3.1.4 进水流道：泵出口直径小于等于900mm时，进口一般采用喇叭形或锥形进水管；泵出口直径大于900mm时，可采用肘形或喇叭形进水流道。 3.2 型号 3.2.1 型号表示方法 泵的型号由汉语拼音大写字母和阿拉伯字母数字组成，具体如下： - HD：表示叶片调节型式。 - B：表示叶片半调节式； Q：表示叶片全调节式。 - 泵的出口直径单位为mm。 3.2.2 标记示例 出口直径为350mm，保证扬程为19m、叶片半调节式的导叶式混流泵，其标记为：350HDB-19。 3.3 基本参数 3.3.1 在常温清水的试验条件下，泵保证性能点的基本参数应符合表1的规定（对出口直径小于150mm的泵，当泵叶轮淹没水中工作时，可不考核其临界汽蚀余量）。 3.3.2 泵基本参数的偏差应符合ISO9906：1999中2级的规定。对于其他与本部分不符的泵应符合下列规定： a）泵规定效率不低于表1中相同出口直径相近比转数的泵的保证效率值； b）泵规定临界汽蚀余量不大于GB13006的规定值； c）配套动力机的功率备用系数一般为1.1-1.3； d）其他技术要求应符合JB/T6666.2的规定。 3.3.4 在符合本部分规定的条件下，泵可以通过转速的调整满足使用要求，推荐调速范围为其规定转速的±20%。 表1（序号、型号、基本参数见标准全文）
