【机械行业标准(JB)】 蜗壳式混流泵 型式与基本参数

ICS65.060.35
中华人民共和国机械行业标准　JB/T6667.1—2004
代替JB/T6667.11993

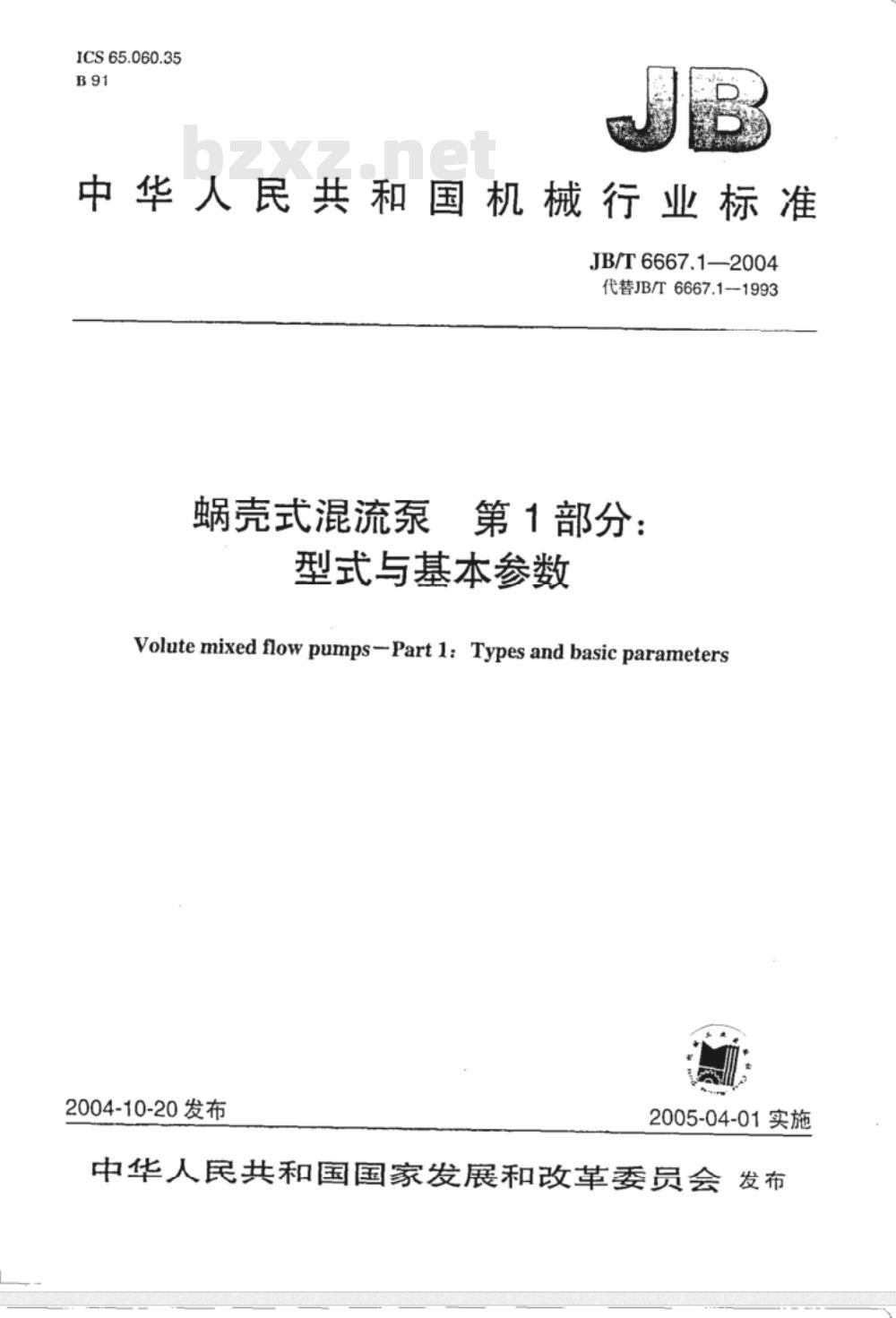

蜗壳式混流泵
第1部分：
型式与基本参数
Volute mixed flow pumps-Part l:Types and basic parameters2004-10-20发布
2005-04-01实施
中华人民共和国国家发展和改革委员会发布

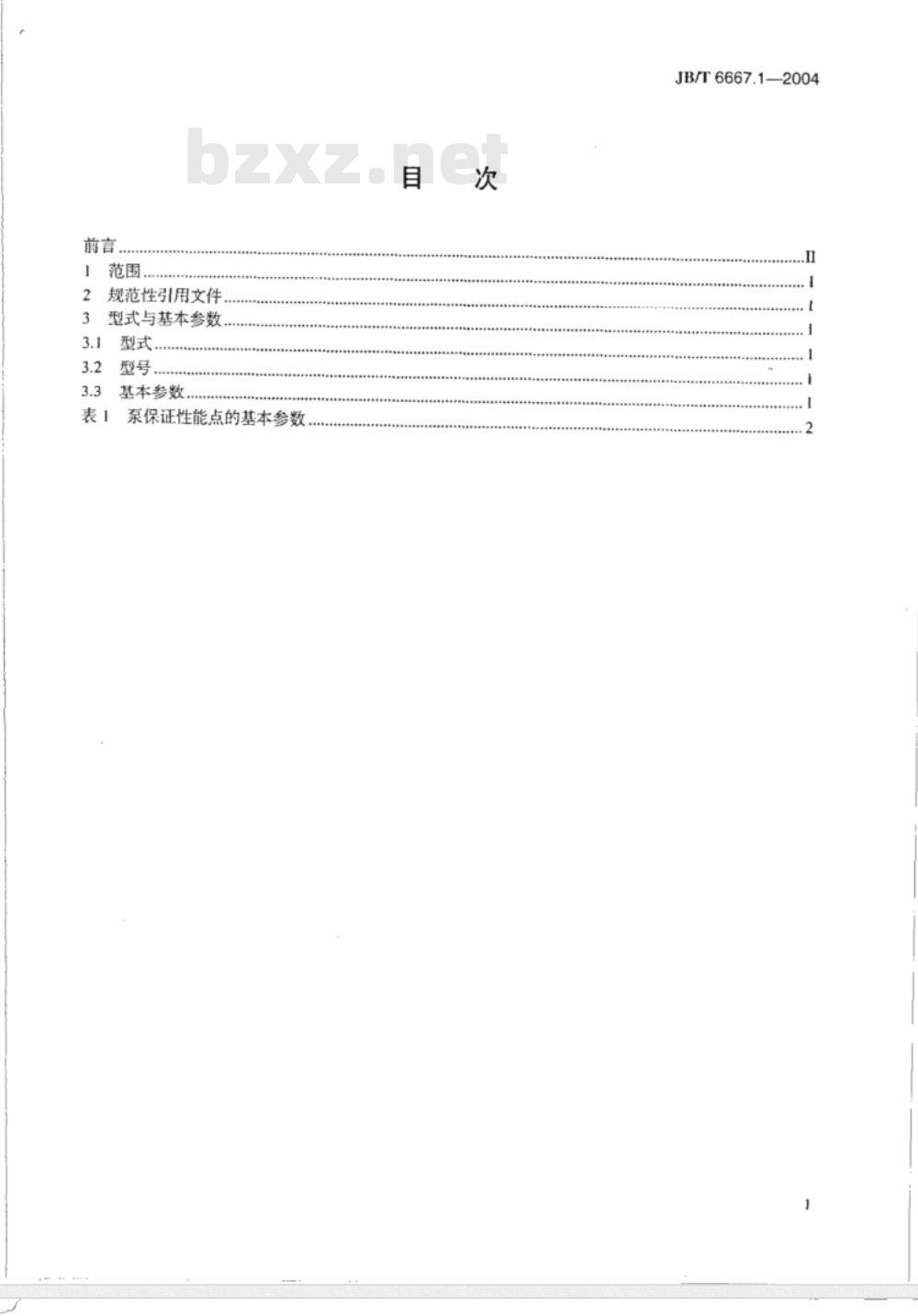

规范性引用文件，
型式与基本参数
3.1型式，
型号，
基本参数..

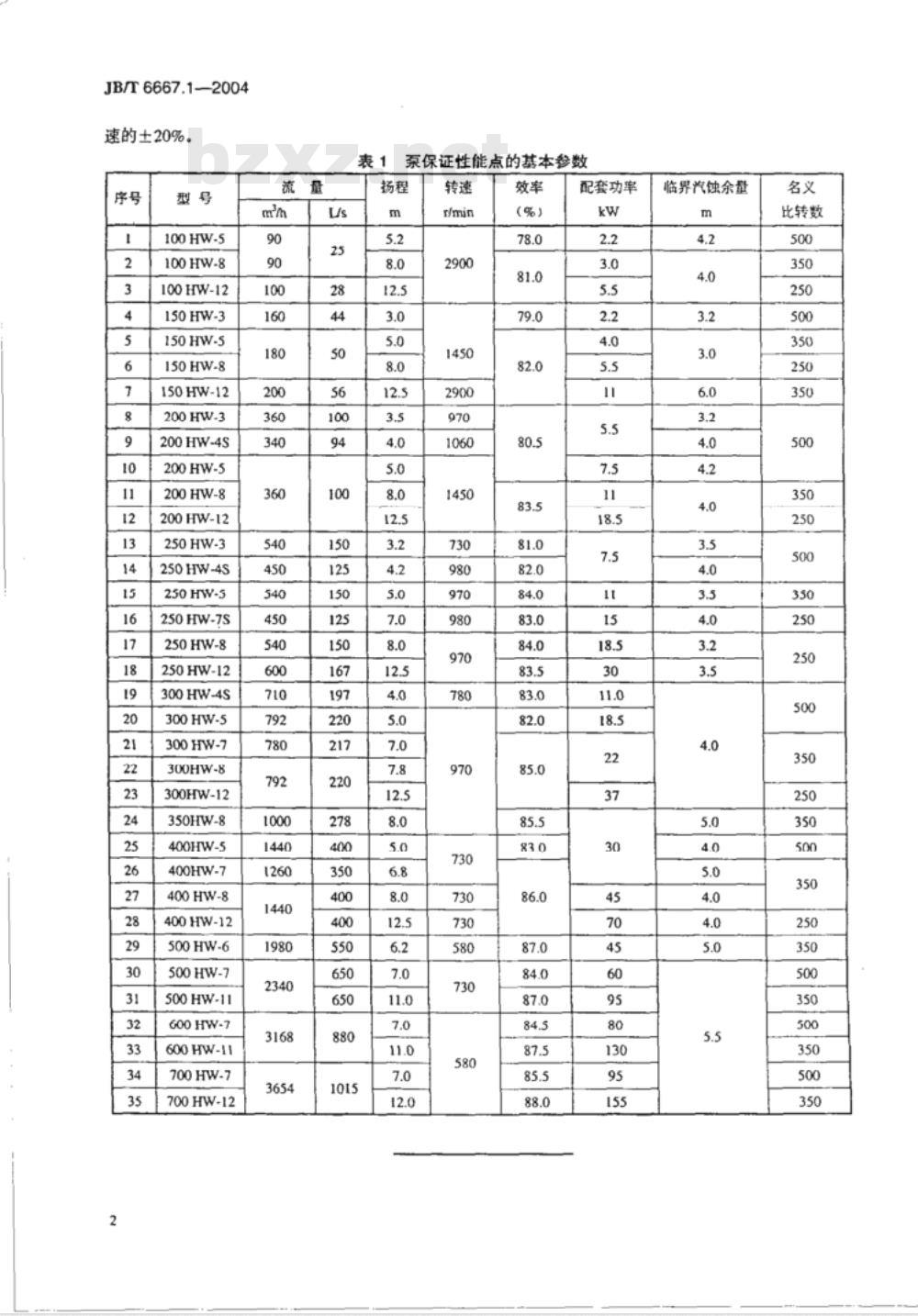

表丨泵保证性能点的基本参数
JB/T6667.1-2004
JB/T6667.1-—2004

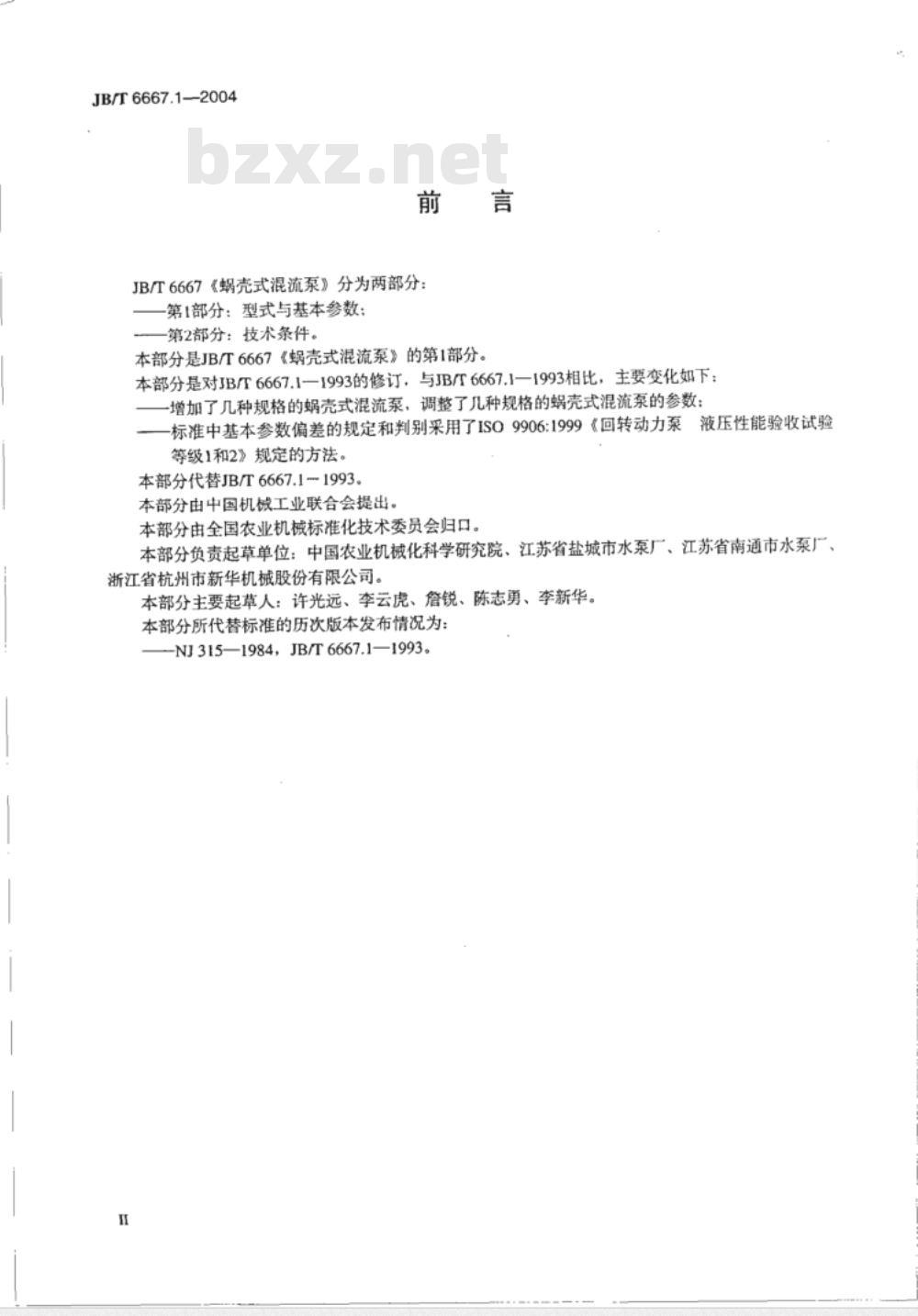

JB/T6667《蜗壳式混流泵》分为两部分：第1部分：型式与基本参数：
第2部分：技术条件。
本部分是JB/T6667《蜗壳式混流泵》的第1部分。本部分是对JB/T6667.1—1993的修订，与JB/T6667.1一1993相比，主要变化如下：-增加了几种规格的蜗壳式混流泵，调整了儿种规格的蜗壳式混流泵的参数：标准中基本参数偏差的规定和判别采用了ISO9906:1999《回转动力泵液压性能验收试验等级1和2》规定的方法。
本部分代替JB/T6667.11993。
本部分由中国机械工业联合会提出。本部分由全国农业机械标准化技术委员会归口。本部分负责起草单位：中国农业机械化科学研究院、江苏省盐城市水泵厂、江苏省南通市水泵厂、浙江省杭州市新华机械股份有限公司。本部分主要起草人：许光远、李云虎、詹锐、陈志勇、李新华。本部分所代替标准的历次版本发布情况为：-NJ315—1984，JB/T6667.1—1993。H

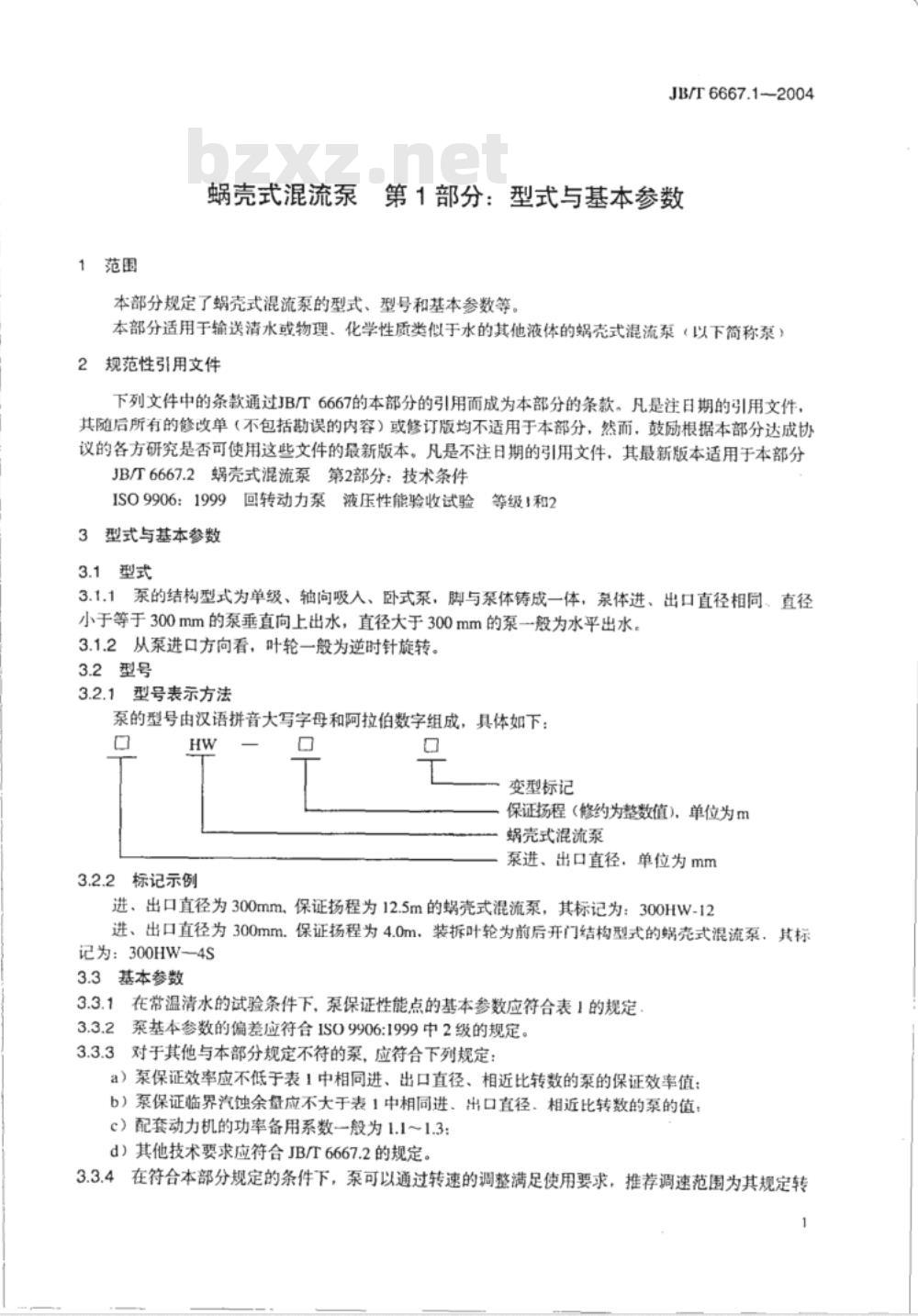

1范围
JB/T6667.1-2004
蜗壳式混流泵第1部分：型式与基本参数本部分规定了蜗壳式混流泵的型式、型号和基本参数等。本部分适用于输送清水或物理、化学性质类似于水的其他液体的蜗壳式混流泵以下简称泵）2规范性引用文件
下列文件中的条款通过JB/T6667的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分JB/T6667.2蜗壳式混流泵第2部分：技术条件ISO9906：1999回转动力泵液压性能验收试验等级1和2
3型式与基本参数
3.1型式
3.1.1泵的结构型式为单级、轴向吸入、卧式泵，脚与泵体铸成一体，泵体进、出口直径相同、直径小于等于300mm的泵垂直向上出水，直径大于300mm的泵一般为水平出水。3.1.2从泵进口方向看，叶轮一般为逆时针旋转3.2型号
3.2.1型号表示方法
泵的型号由汉语拼音大写字母和阿拉伯数字组成，具体如下：口
3.2.2标记示例
变型标记
保证扬程（修约为整数值），单位为m蜗壳式混流泵
泵进、出口直径，单位为mm
进、出口直径为300mm。保证扬程为12.5m的蜗壳式混流泵，其标记为：300HW-12进、出口直径为300mm.保证扬程为4.0m，装拆叶轮为前后开门结构型式的蜗壳式混流泵，其标记为：300HW-4S
3.3基本参数
3.3.1在常温清水的试验条件下.泵保证性能点的基本参数应符合表1的规定3.3.2泵基本参数的偏差应符合ISO9906:1999中2级的规定。3.3.3对于其他与本部分规定不符的泵，应符合下列规定：a）泵保证效率应不低于表1中相同进、出口直径、相近比转数的泵的保证效率值：b）泵保证临界汽蚀余量应不大于表1中相同进、出口直径、相近比转数的泵的值，c）配套动力机的功率备用系数一般为1.1～1.3：d）其他技术要求应符合JB/T6667.2的规定。3.3.4在符合本部分规定的条件下，泵可以通过转速的调整满足使用要求，推荐调速范围为其规定转JB/T6667.1--2004
速的土20%。
100HW-5
100HW-8
100HW-12
150HW-3
150HW-5
150HW-8
150HW-12
200HW-3免费标准bzxz.net
200HW-4S
200HW-5
200HW-8
200HW-12
250HW-3
250HW-4S
250HW-5
250HW-7S
250HW-8
250HW-12
300HW-4S
300HW-5
300HW-7
300HW-8
300HW-12
350HW-8
400HW-5
400HW-7
400HW-8
400HW-12
500HW-6
500HW-7
500HW-11
600HW-7
600HW-11
700HW-7
700HW-12
泵保证性能点的基本参数
（%）
配套功率
临界汽蚀余量
比转数
中华人民共
专和国
机械行业标准
蜗壳式混流泵第1部分：
型式与基本参数
JB/T 6667.12004
