【机械行业标准(JB)】 辊式切茶机 技术条件

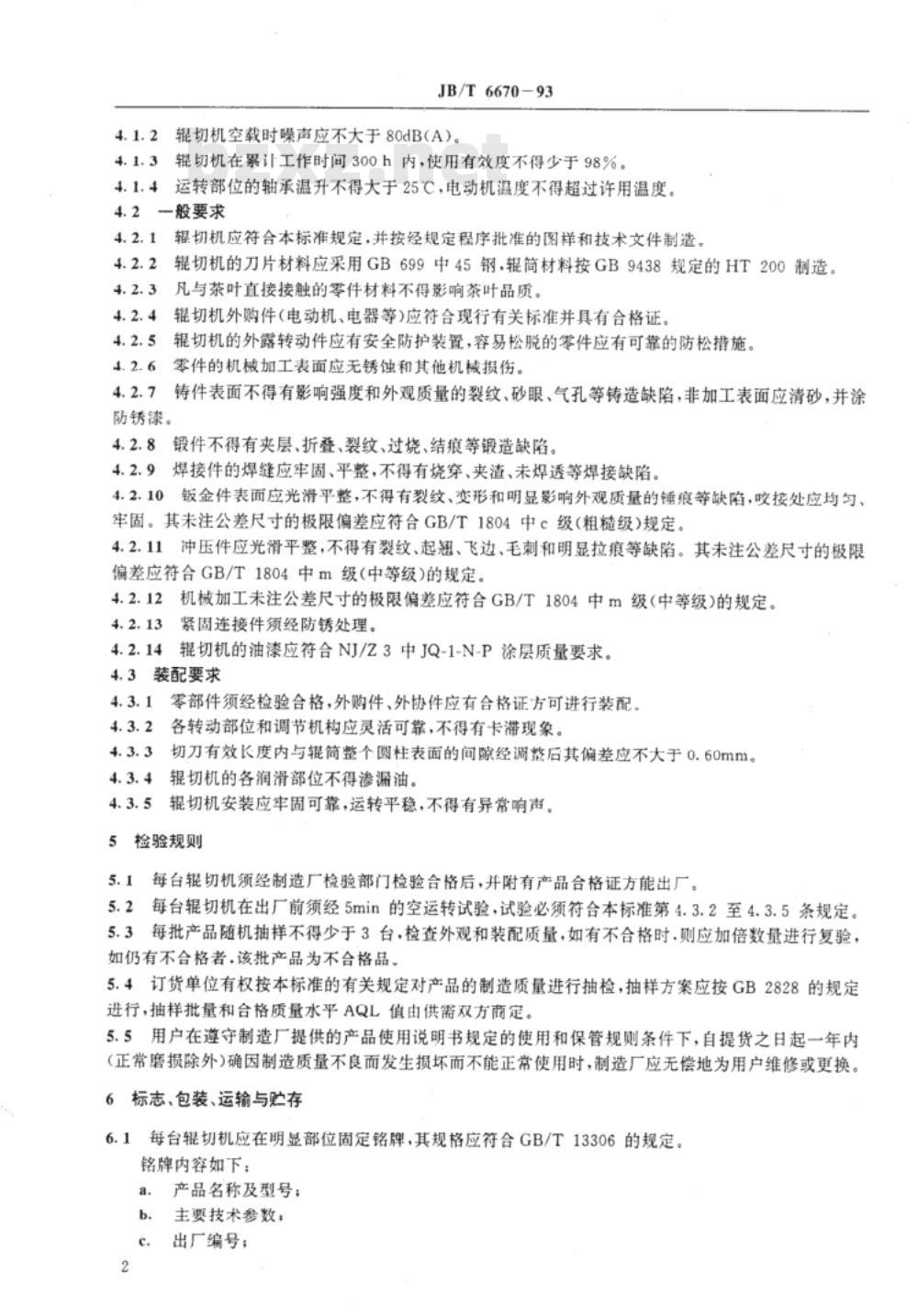

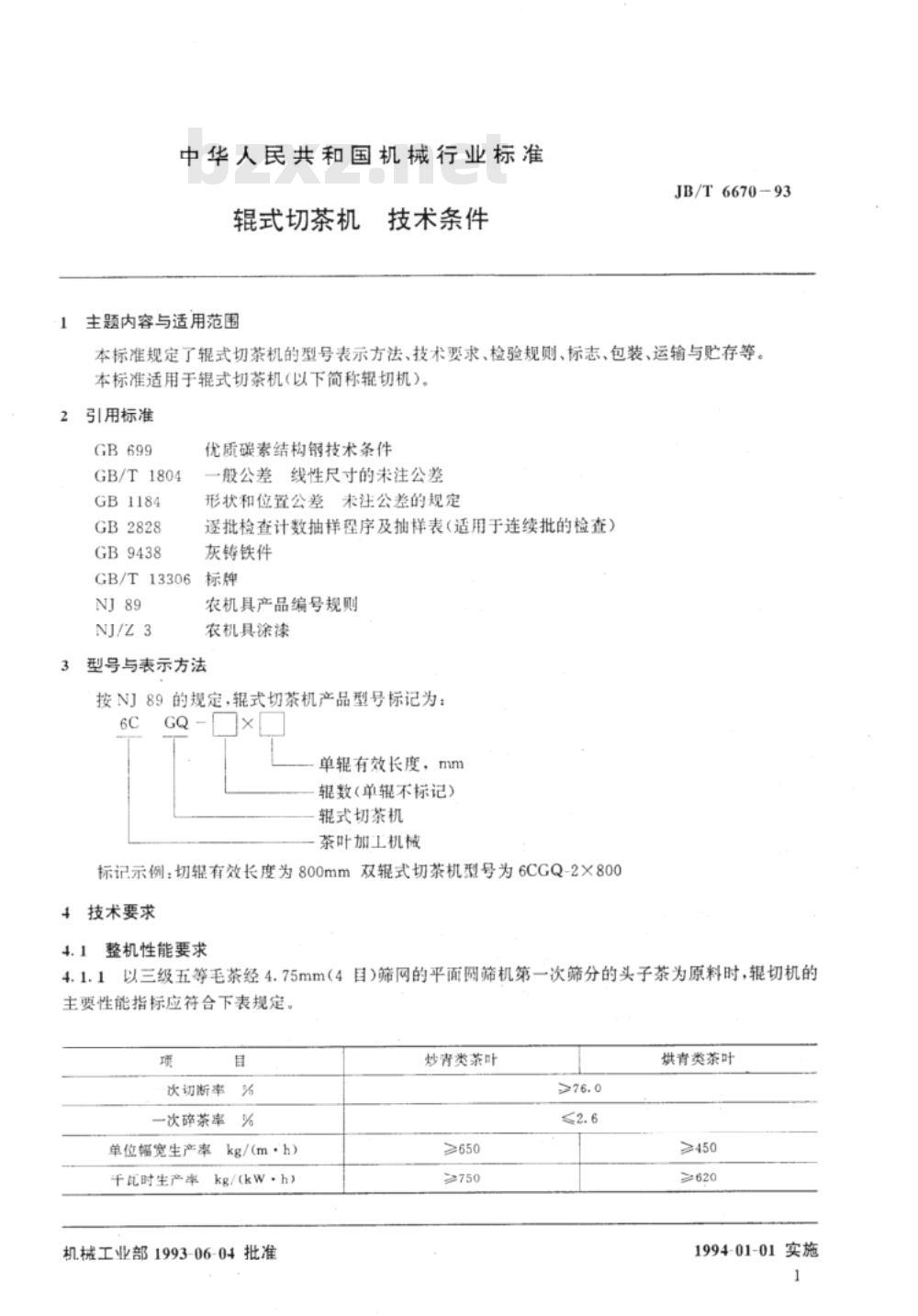

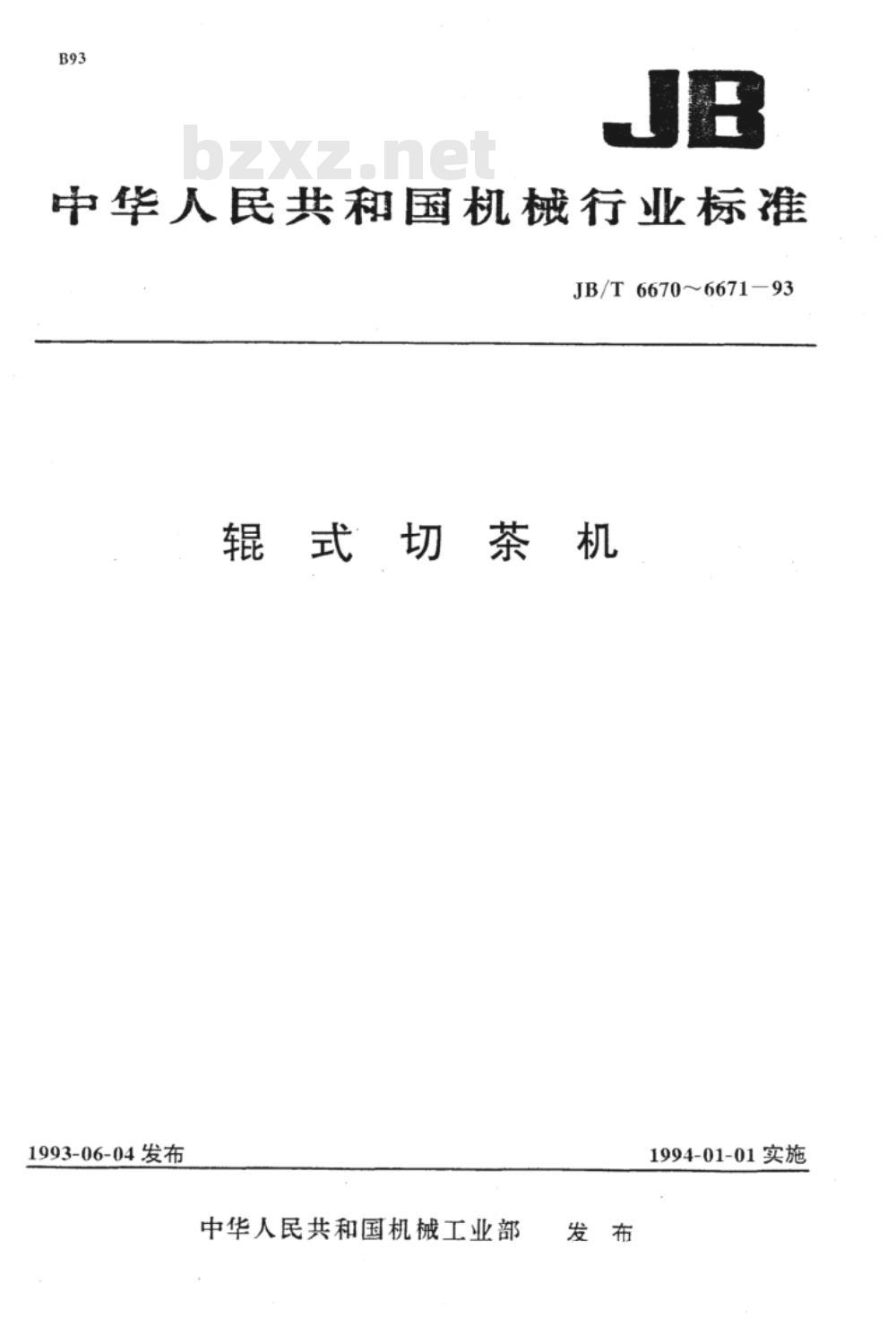

中华人民共和国机械行业标准 JB/T 6670~6671-93 辊式切茶机 1993-06-04发布 1994-01-01实施 1 范围 本标准规定了辊式切茶机的型号表示方法、技术要求、检验规则、标志、包装、运输与贮存等。本标准适用于辊式切茶机（以下简称切茶机）。 2 引用标准 本标准引用了以下标准： GB699, GB/T1804, GB1184, GB2828, GB9438等。 3 型号与表示方法 按NJ89的规定，辊式切茶机的产品型号标记为：6C GQ x（单辊有效长度，mm）辊数（单辊不标记）。 例如：切茶机型号为6CGQ-2×800。 4 技术要求 4.1 整机性能要求 4.1.1 以三级五等毛茶为原料，辊式切茶机的主要性能指标应符合下表规定。 项目 次切断率% 次碎茶率% 单位幅宽生产率 kg/(m·h) 千瓦时生产率 kg/(kw·h) 炒青类茶叶 >650 ≥750 >6.0 ≤2.6 烘青类茶叶 ≥450 ≥620 4.1.2 辊切机空载时噪声应不大于80dB(A)。 4.1.3 切茶机在累计工作时间300h内，使用有效度不得少于98%。 4.1.4 运转部位的轴承温升不得大于25℃，电动机温度不得超过许用温度。 4.2 一般要求 4.2.1 辊切机的刀片材料应采用GB699中45钢，辊筒材料按GB9438规定的HT200制造。 4.2.2 与茶叶直接接触的零件材料不得影响茶叶品质。 4.2.3 外购件（电动机、电器等）应符合现行有关标准并具有合格证。 4.2.4 外露转动件应有安全防护装置，容易松脱的零件应有可靠的防松措施。 4.2.5 零件的机械加工表面应无锈蚀和其他机械损伤。 4.2.6 铸件表面不得有影响强度和外观质量的裂纹、砂眼、气孔等缺陷。 4.2.7 锻件不得有夹层、折叠、裂纹、过烧、结痕等缺陷。 4.2.8 焊接件的焊缝应牢固、平整，不得有烧穿、夹渣、未焊透等缺陷。 4.2.9 钣金件表面应光滑平整，不得有裂纹、变形和明显影响外观质量的锤痕等缺陷。 4.3 装配要求 4.3.1 零部件须经检验合格，外购件、外协件应有合格证方可进行装配。 4.3.2 各转动部位和调节机构应灵活可靠，不得有卡滞现象。 4.3.3 切刀有效长度内与辊筒表面的间隙应不大于0.60mm。 4.3.4 切茶机的各润滑部位不得渗漏油。 4.3.5 切茶机安装应牢固可靠，运转平稳，不得有异常响声。 5 检验规则 5.1 每台辊切茶机须经制造厂检验合格后，并附有产品合格证方能出厂。 5.2 每台切茶机在出厂前须经5分钟的空运转试验，试验必须符合本标准第4.3.2至4.3.5条规定。 5.3 每批产品随机抽样不得少于3台，检查外观和装配质量，如有不合格则应加倍数量进行复验，如仍有不合格者，该批产品为不合格品。 5.4 订货单位有权按本标准的有关规定对产品的制造质量进行抽检，抽样方案应按GB2828的规定进行，抽样批量和合格质量水平AQL值由供需双方商定。
