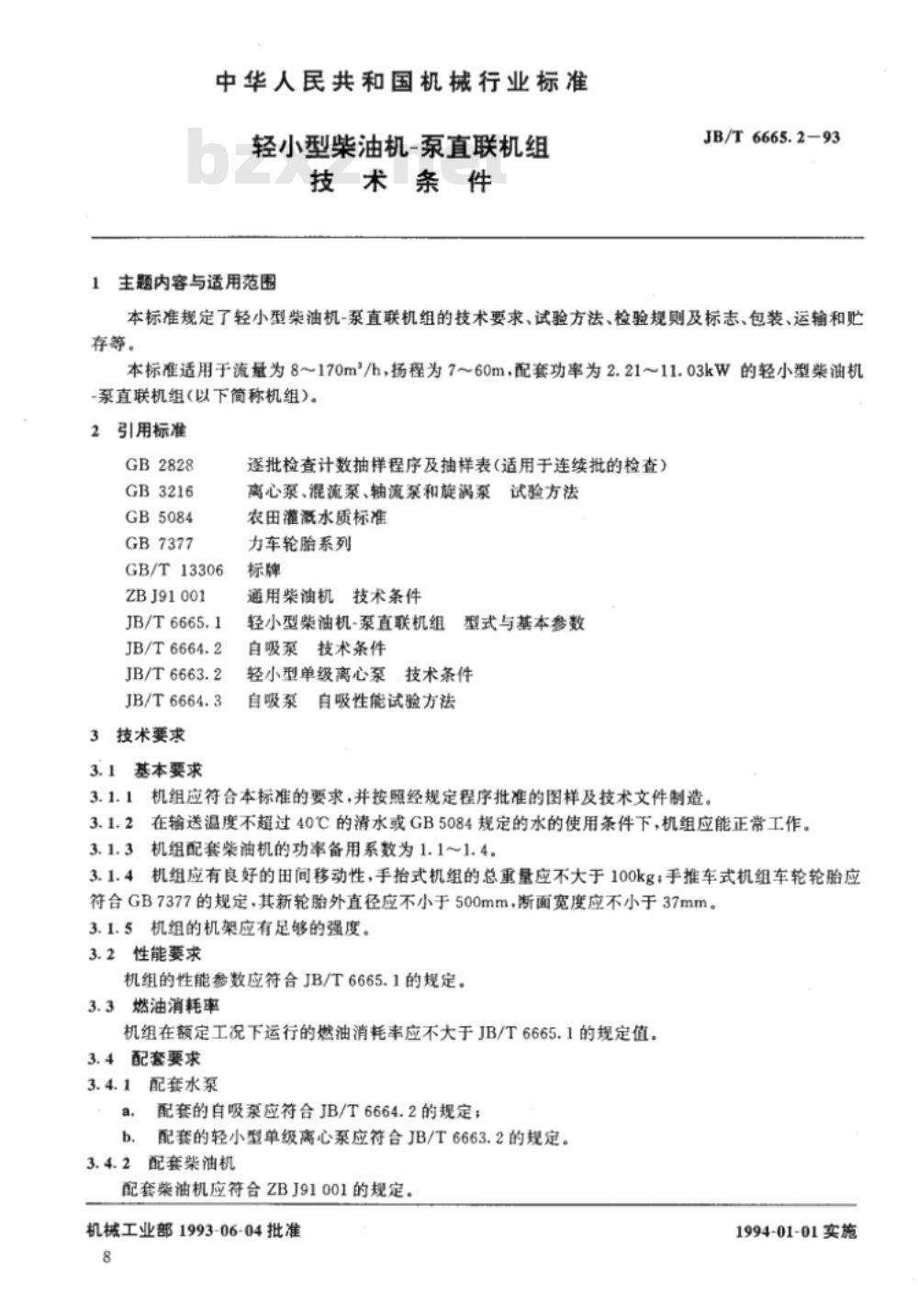

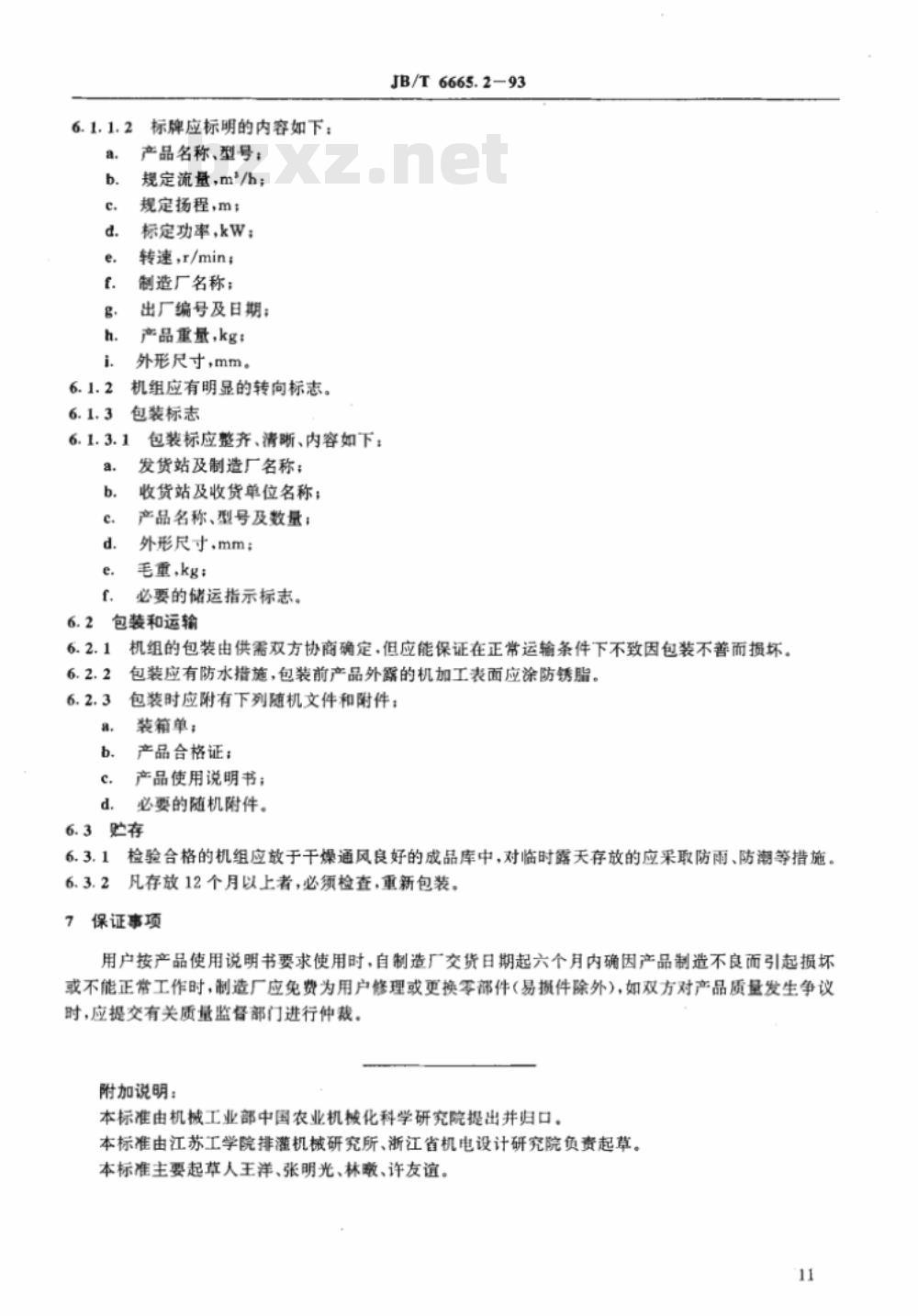

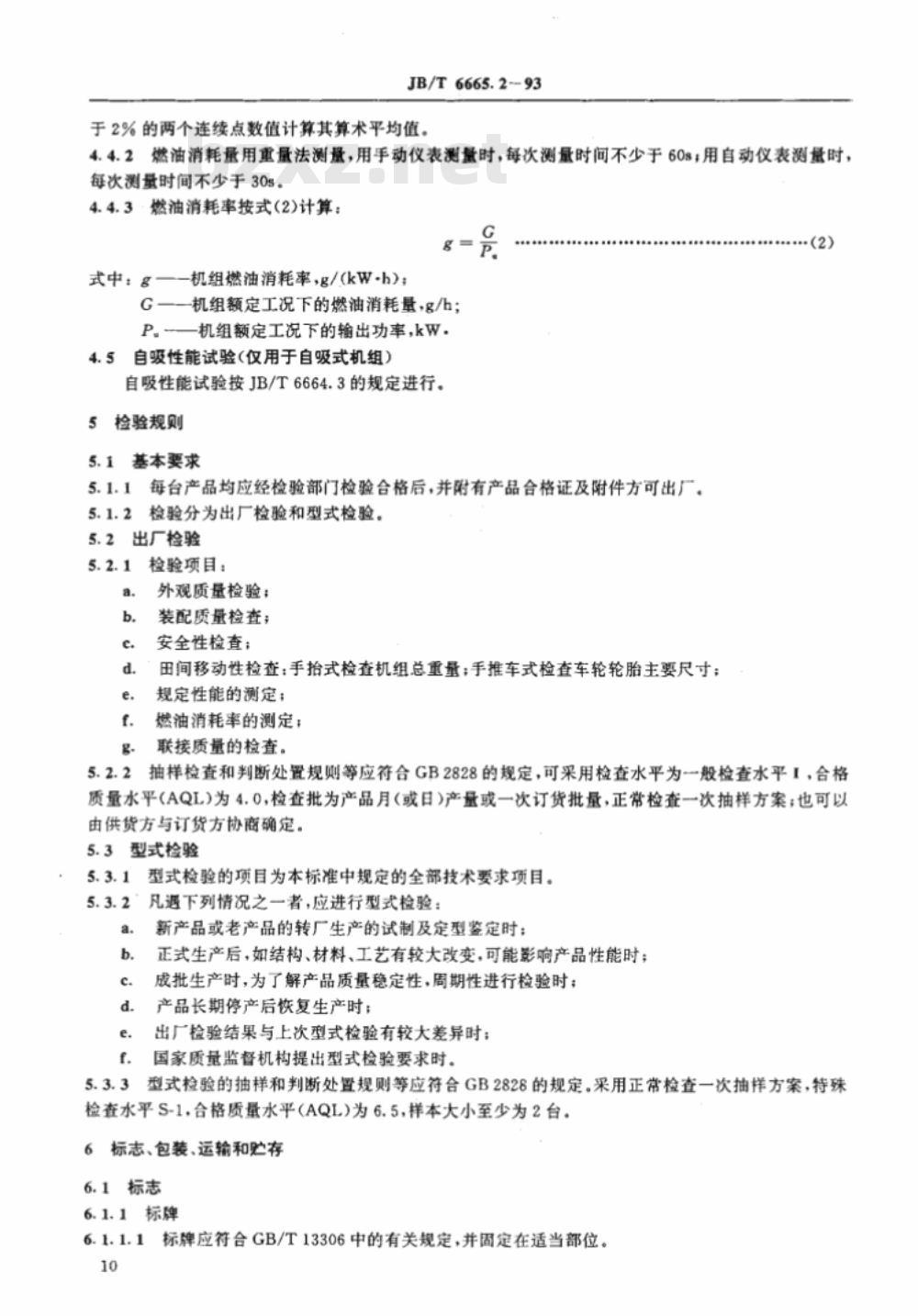

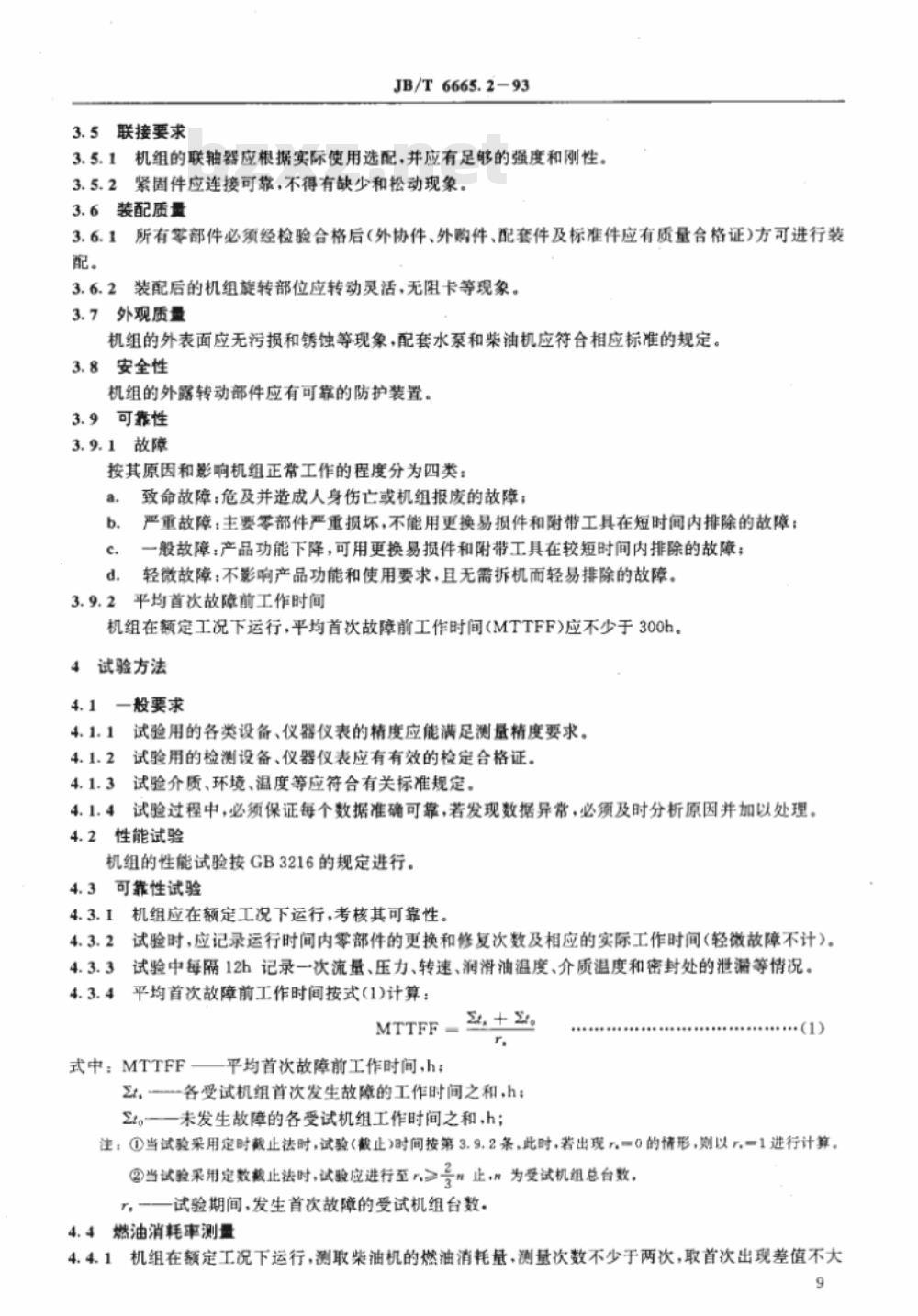

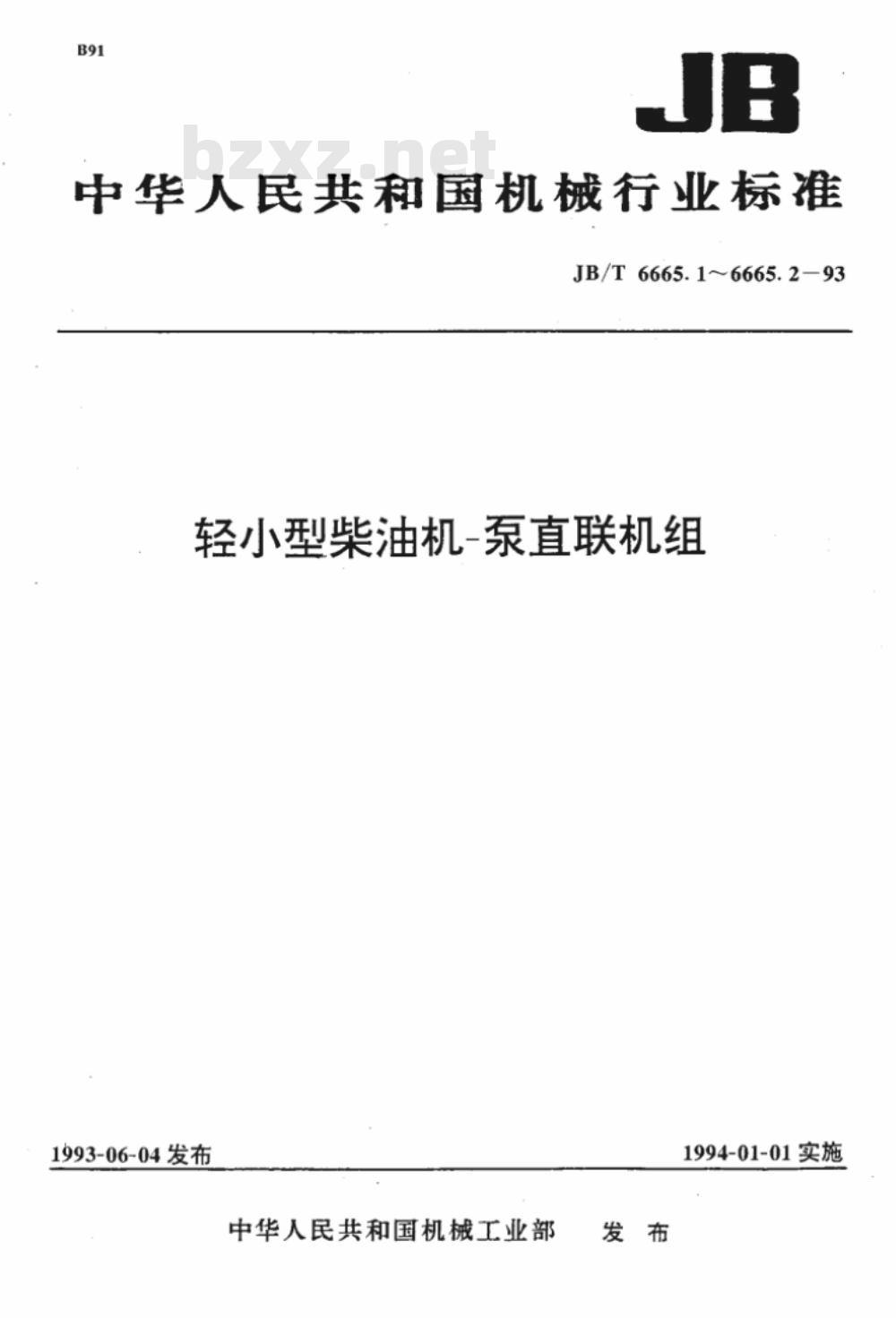

中华人民共和国机械行业标准 JB/T6665.1~6665.2-93 轻小型柴油机-泵直联机组 1993-06-04发布 1994-01-01实施 中华人民共和国机械工业部发布 1 主题内容与适用范围 本标准规定了轻小型柴油机-泵直联机组的技术要求、试验方法、检验规则及标志、包装、运输和贮存等。 本标准适用于流量为8~170m³/h，扬程为7~60m，配套功率为2.21~11.03kW的轻小型柴油机-泵直联机组（以下简称机组）。 2 引用标准 GB2828 GB3216 GB5084 GB7377 GB/T13306 ZBJ91001 JB/T6665.1 JB/T6664.2 JB/T6663.2 JB/T6664.3 3 技术要求 3.1 基本要求 3.1.1 机组应符合本标准的要求，并按照经规定程序批准的图样及技术文件制造。 3.1.2 在输送温度不超过40℃的清水或GB5084规定的水的使用条件下，机组应能正常工作。 3.1.3 机组配套柴油机的功率备用系数为1.1~1.4。 3.1.4 机组应有良好的田间移动性，手抬式机组的总重量应不大于100kg；手推车式机组车轮轮胎应符合GB7377的规定，其新轮胎外直径应不小于500mm，断面宽度应不小于37mm。 3.1.5 机组的机架应有足够的强度。 3.2 性能要求 机组的性能参数应符合JB/T6665.1的规定。 3.3 燃油消耗率 机组在额定工况下运行的燃油消耗率应不大于JB/T6665.1的规定值。 3.4 配套要求 3.4.1 配套水泵 配套的自吸泵应符合JB/T6664.2的规定； 配套的轻小型单级离心泵应符合JB/T6663.2的规定。 3.4.2 配套柴油机 配套柴油机应符合ZBJ91001的规定。 3.5 联接要求 3.5.1 机组的联轴器应根据实际使用选配，并应有足够的强度和刚性。 3.5.2 紧固件应连接可靠，不得有缺少和松动现象。 3.6 装配质量 3.6.1 所有零部件必须经检验合格后（外协件、外购件、配套件及标准件应有质量合格证）方可进行装配。 3.6.2 装配后的机组旋转部位应转动灵活、无阻卡等现象。 3.7 外观质量 机组的外表面应无污损和锈蚀等现象，配套水泵和柴油机应符合相应标准的规定。 3.8 安全性 机组的外露转动部件应有可靠的防护装置。 3.9 可靠性 3.9.1 故障 按其原因和影响机组正常工作的程度分为四类： 致命故障：危及并造成人身伤亡或机组报废的故障； 严重故障：主要零部件严重损坏，不能用更换易损件和附带工具在短时间内排除的故障； 一般故障：产品功能下降，可用更换易损件和附带工具在较短时间内排除的故障； 轻微故障：不影响产品功能和使用要求，且无需拆机而轻易排除的故障。 3.9.2 平均首次故障前工作时间 机组在额定工况下运行，平均首次故障前工作时间（MTTFF）应不少于300h。 4 试验方法 4.1 一般要求 4.1.1 试验用的各类设备、仪器仪表的精度应能满足测量精度要求。 4.1.2 试验用的检测设备、仪器仪表应有有效的检定合格证。 4.1.3 试验介质、环境、温度等应符合有关标准规定。 4.1.4 试验过程中，必须保证每个数据准确可靠，若发现数据异常，必须及时分析原因并加以处理。 4.2 性能试验 机组的性能试验按GB3216的规定进行。 4.3 可靠性试验 4.3.1 机组应在额定工况下运行，考核其可靠性。试验时，应记录运行时间内零部件的更换和修复次数及相应的实际工作时间（轻微故障不计）。 4.3.2 试验中每隔12h记录一次流量、压力、转速、润滑油温度、介质温度和密封处的泄漏等情况。 4.3.3 平均首次故障前工作时间按式（1）计算： MTTFF = (Σt_i + t_0) / n 其中： MTTFF 为平均首次故障前工作时间，h； Σt_i 为各受试机组首次发生故障的工作时间之和，h； t_0 为未发生故障的各受试机组工作时间之和，h。
