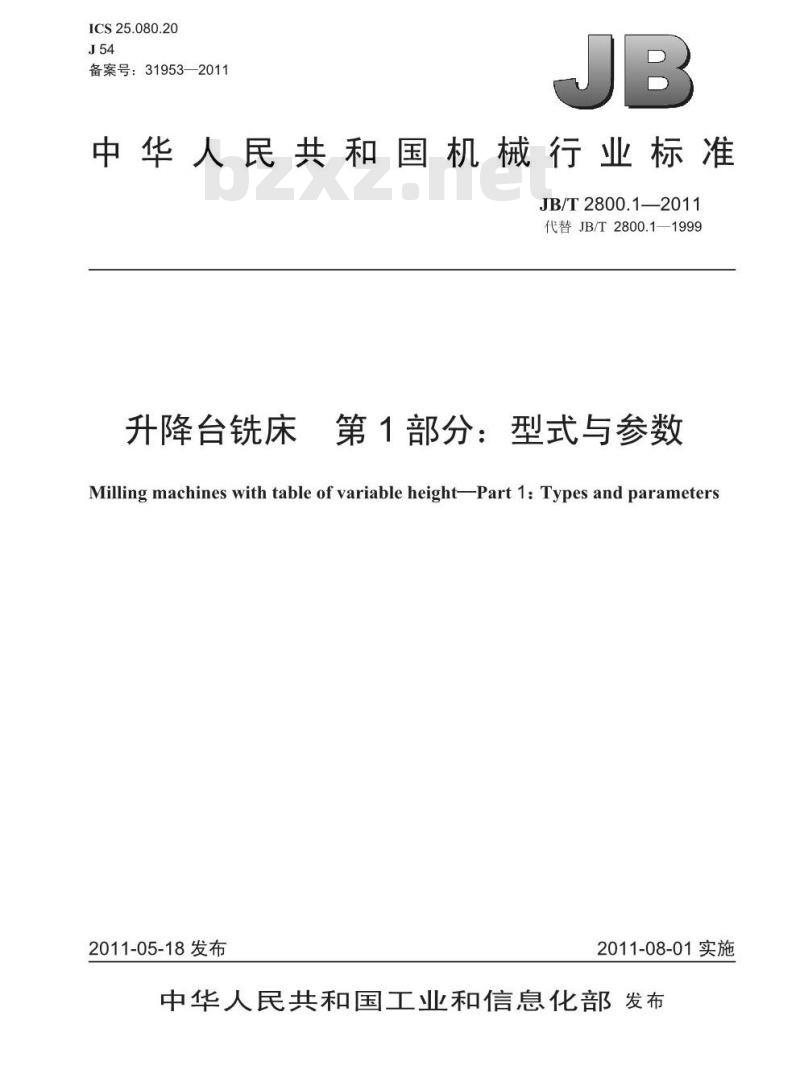

ICS25.080.20
备案号：31953—2011
中华人民共和国机械行业标准
JB/T2800.1—2011
代替JB/T2800.1—1999
升降台铣床
第1部分：型式与参数
Milling machines with table of variable heightPart 1: Types and parameters2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

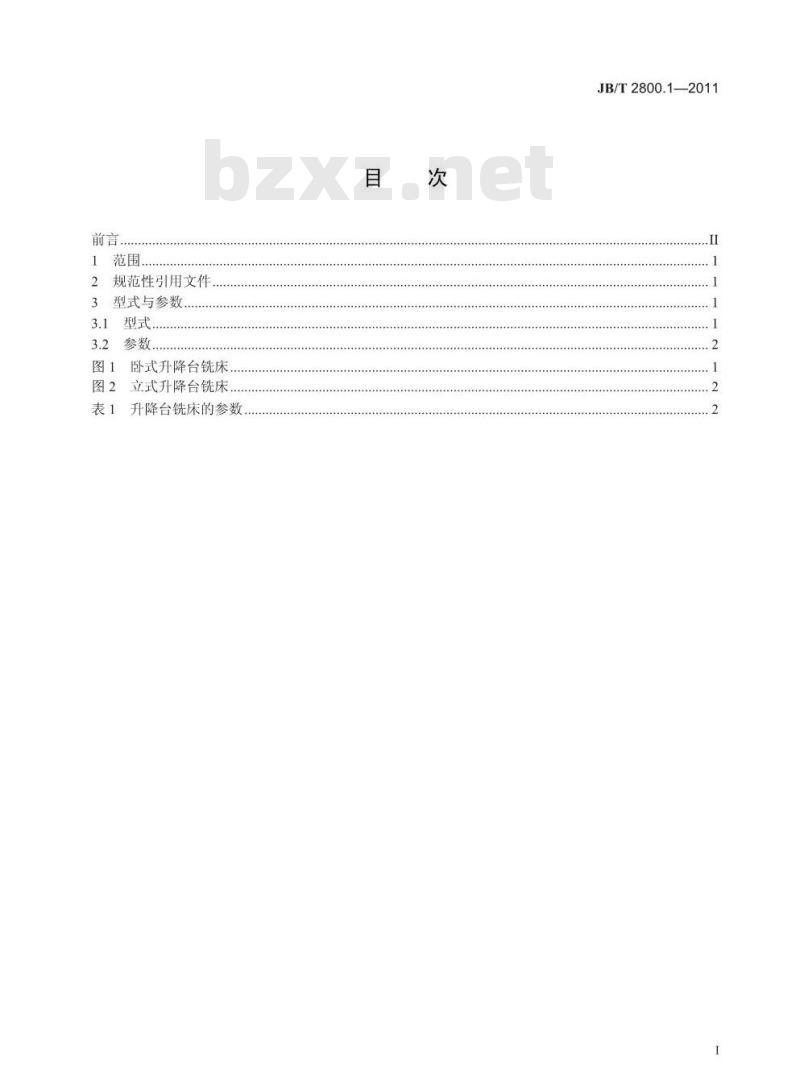

规范性引用文件
型式与参数，
3.1型式.
+.++++-++++++++-+++.+.
图．卧式升降台铣床
图2立式升降台铣床.
表1升降台铣床的参数.
TTKAN KACa
JB/T2800.1—2011
++++++++++++++++-++++++++++++++.I
JB/T2800.1—2011

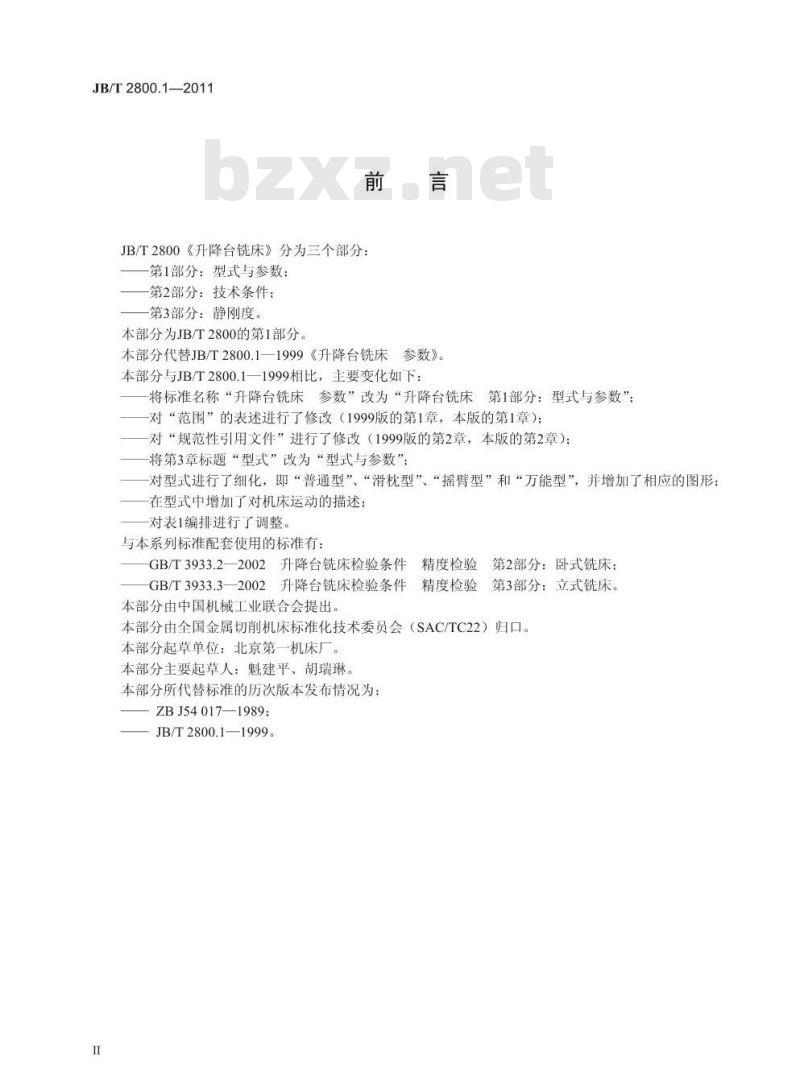

JB/T2800《升降台铣床》分为三个部分：第1部分：型式与参数；
第2部分：技术条件；
第3部分：静刚度。
本部分为JB/T2800的第1部分。
本部分代替JB/T2800.1—1999《升降台铣床参数》。本部分与IB/T28001一1999相比，主要变化如下将标准名称“升降台铣床参数”改为“升降台铣床第1部分：型式与参数”；对“范围”的表述进行了修改（1999版的第1章，本版的第1章）；对“规范性引用文件”进行了修改（1999版的第2章，本版的第2章）；将第3章标题“型式”改为“型式与参数”；对型式进行了细化，即“普通型”、“滑枕型”、“摇臂型”和“万能型”，并增加了相应的图形；在型式中增加了对机床运动的描述；对表1编排进行了调整。
与本系列标准配套使用的标准有：GB/T3933.2—一2002升降台铣床检验条件精度检验第2部分：卧式铣床；GB/T3933.3—2002升降台铣床检验条件精度检验第3部分：立式铣床。
本部分由中国机械工业联合会提出。本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。本部分起草单位：北京第一机床厂。本部分主要起草人：魁建平、胡瑞琳。本部分所代替标准的历次版本发布情况为：ZBJ54017—1989;
JB/T2800.1—1999。
HTTKANKACa

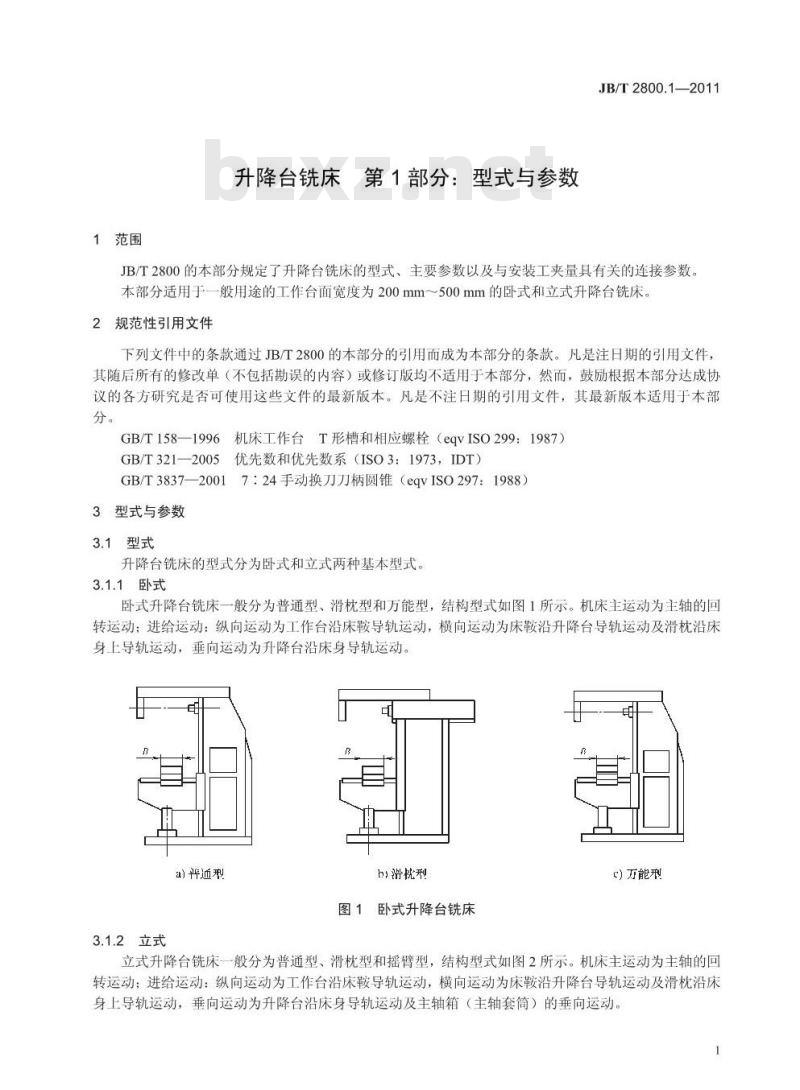

1范围
升降台铣床第1部分：型式与参数JB/T2800.1—2011
JB/T2800的本部分规定了升降台铣床的型式、主要参数以及与安装工夹量具有关的连接参数。本部分适用于一般用途的工作台面宽度为200mm～500mm的卧式和立式升降台铣床。2规范性引用文件
下列文件中的条款通过JBT2800的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T158—1996机床工作台T形槽和相应螺栓（eqvISO299：1987）GB/T321一2005优先数和优先数系（ISO3：1973，IDT）GB/T3837—20017：24手动换刀刀柄圆锥（eqvISO297：1988）3型式与参数
3.1型式
升降台铣床的型式分为卧式和立式两种基本型式。3.1.1卧式
卧式升降台铣床一般分为普通型、滑枕型和万能型，结构型式如图1所示。机床主运动为主轴的回转运动：进给运动：纵向运动为工作台沿床鞍导轨运动，横向运动为床鞍沿升降台导轨运动及滑枕沿床身上导轨运动，垂向运动为升降台沿床身导轨运动，a) 通型
3.1.2立式
hi滑枕型
图1卧式升降台铣床
c)万能型
立式升降台铣床一般分为普通型、滑枕型和摇臂型，结构型式如图2所示。机床主运动为主轴的回转运动；进给运动：纵向运动为工作台沿床鞍导轨运动，横向运动为床鞍沿升降台导轨运动及滑枕沿床身上导轨运动，乘向运动为升降台沿床身导轨运动及主轴箱（主轴套筒）的乘向运动1
TTKANKACa
JB/T2800.1—2011免费标准bzxz.net

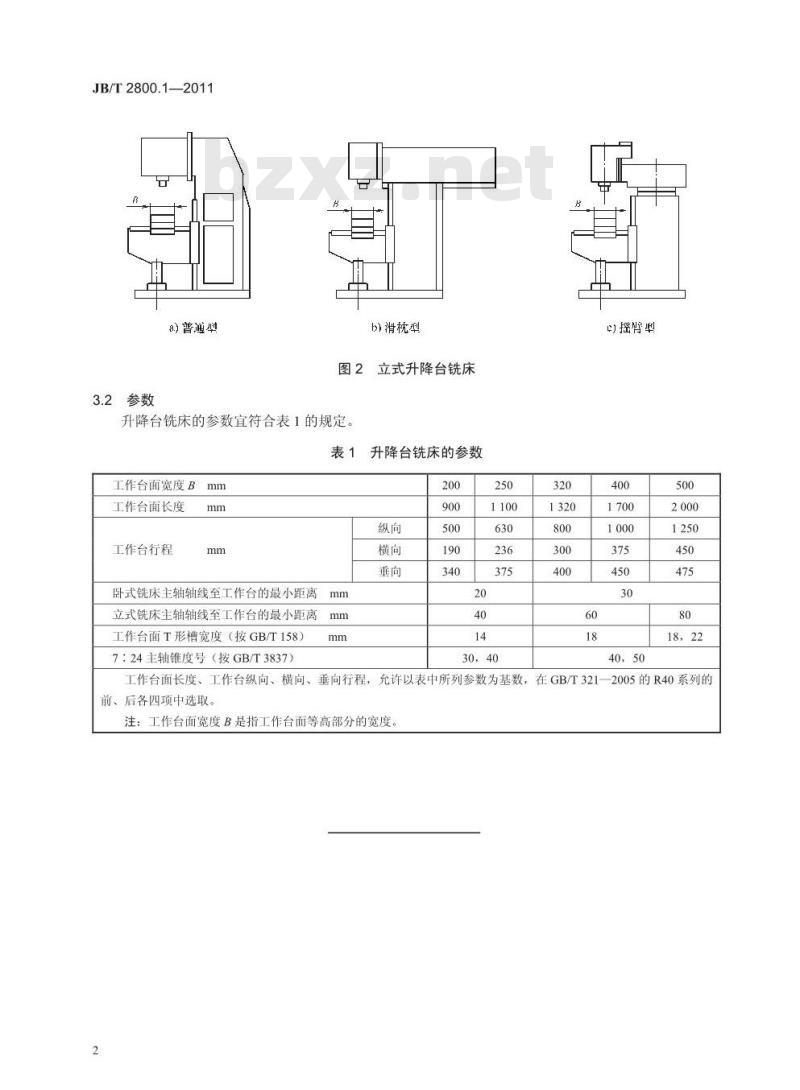

a)普通型
2参数
b)滑枕型
立式升降台铣床
升降台铣床的参数宜符合表1的规定。表1
工作台面宽度B
工作台面长度
工作台行程
卧式铣床主轴轴线至工作台的最小距离mm
立式铣床主轴轴线至工作台的最小距离mm
工作台面T形槽宽度（按GB/T158）7：24主轴锥度号（按GB/T3837）mm
升降台铣床的参数
30，40
)摇肾型
40，50
18，22
工作台面长度、工作台纵向、横向、垂向行程，允许以表中所列参数为基数，在GB/T321-2005的R40系列的前、后各四项中选取。
注：工作台面宽度B是指工作台面等高部分的宽度。2
