【行业标准】 床身铣床 第1部分:型式与参数

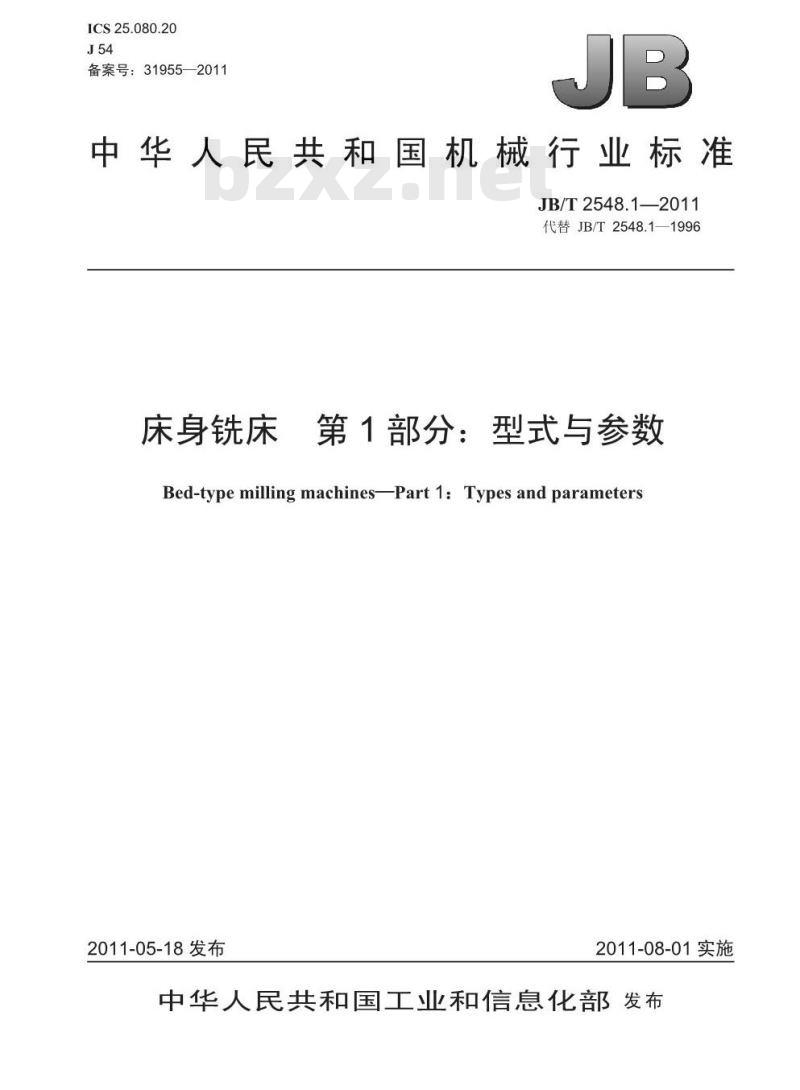

ICS25.080.20
备案号：31955—2011
中华人民共和国机械行业标准
JB/T2548.1—2011
代替JB/T2548.1—1996
床身铣床
第1部分：型式与参数
Bed-type milling machines-Part 1: Types and parameters2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

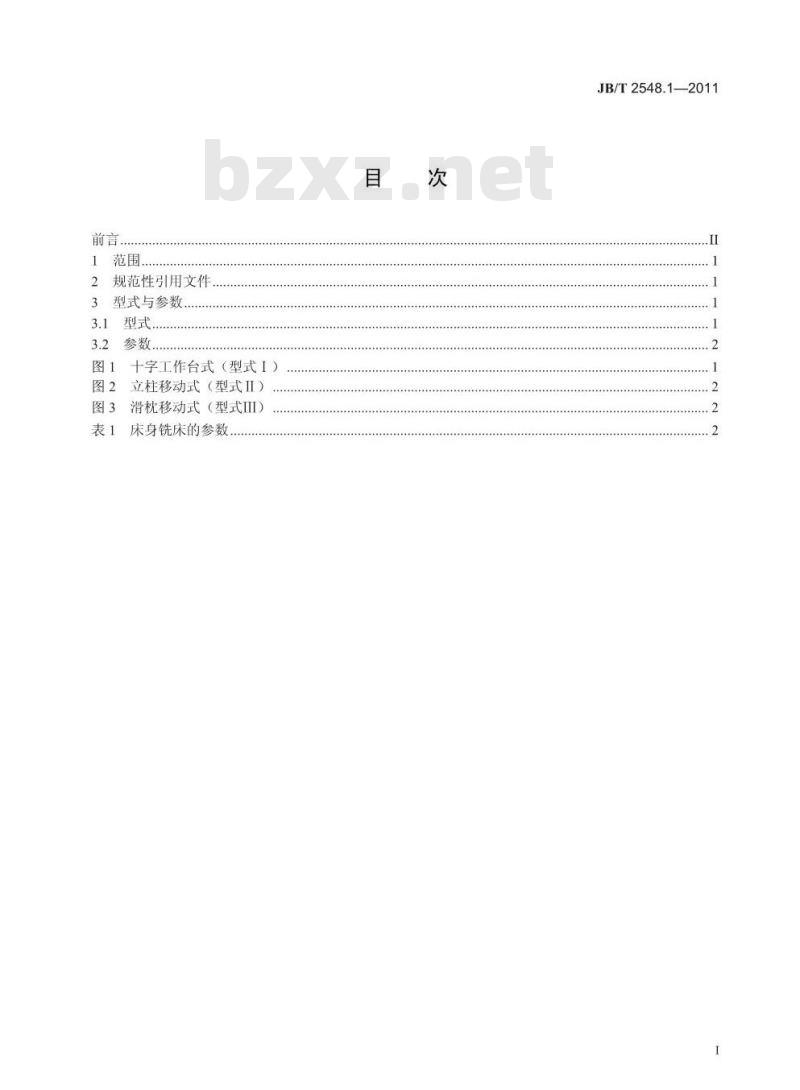

规范性引用文件免费标准下载网bzxz
型式与参数
.++++-++++++++-++++.+
图1十字工作台式（型式I）
图2立柱移动式（型式II）
图3滑枕移动式（型式IⅢ）
表1床身铣床的参数.
TKAONTKACa
JB/T2548.1—2011
++++++++++++++++-++++++++-
JB/T2548.1—2011

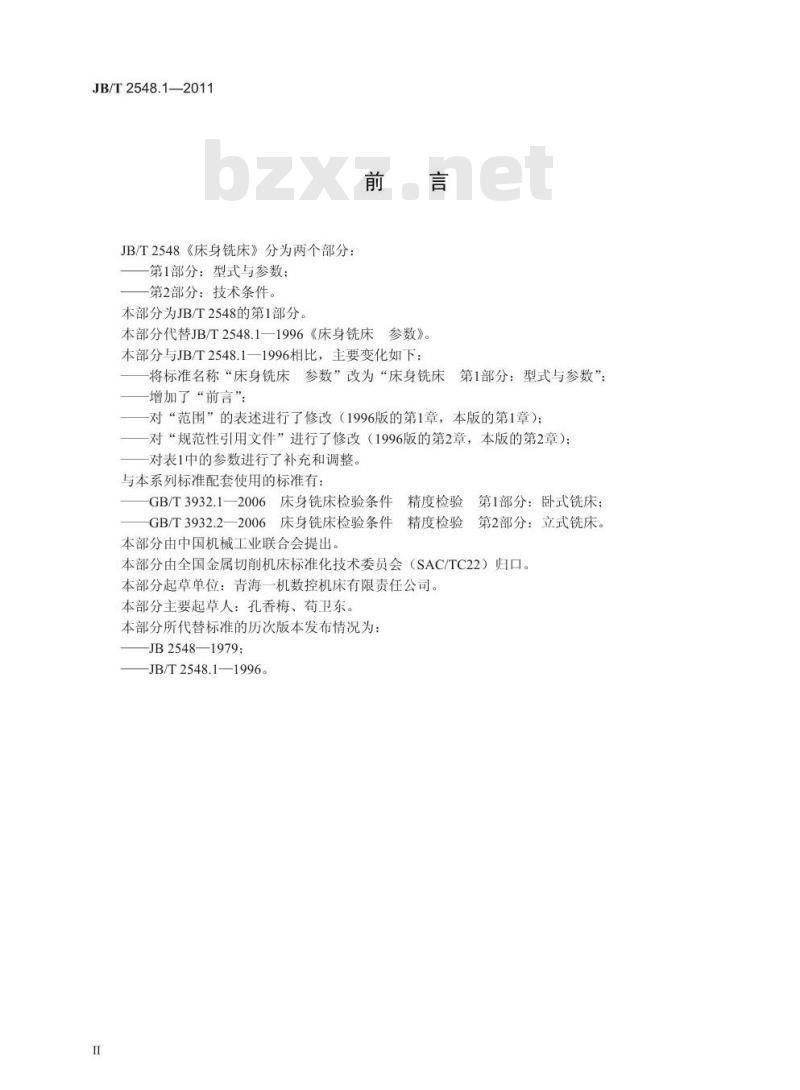

JB/T2548《床身铣床》分为两个部分：第1部分：型式与参数；
第2部分：技术条件。
本部分为JB/T2548的第1部分。
本部分代替JB/T2548.1—1996《床身铣床参数》。本部分与JB/T2548.1一1996相比，主要变化如下：将标准名称“床身铣床参数”改为“床身铣床第1部分：型式与参数”；增加了“前言”；
对“范围”的表述进行了修改（1996版的第1章，本版的第1章）；对“规范性引用文件”进行了修改（1996版的第2章，本版的第2章）；对表1中的参数进行了补充和调整。与本系列标准配套使用的标准有：GB/T3932.1—2006床身铣床检验条件精度检验第1部分：卧式铣床；GB/T3932.2—2006床身铣床检验条件精度检验本部分由中国机械工业联合会提出。第2部分：立式铣床。
本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。本部分起草单位：青海一机数控机床有限责任公司。本部分主要起草人：孔香梅、苟卫东。本部分所代替标准的历次版本发布情况为：JB2548—1979;
JB/T2548.1—1996。
HTTKANKACa

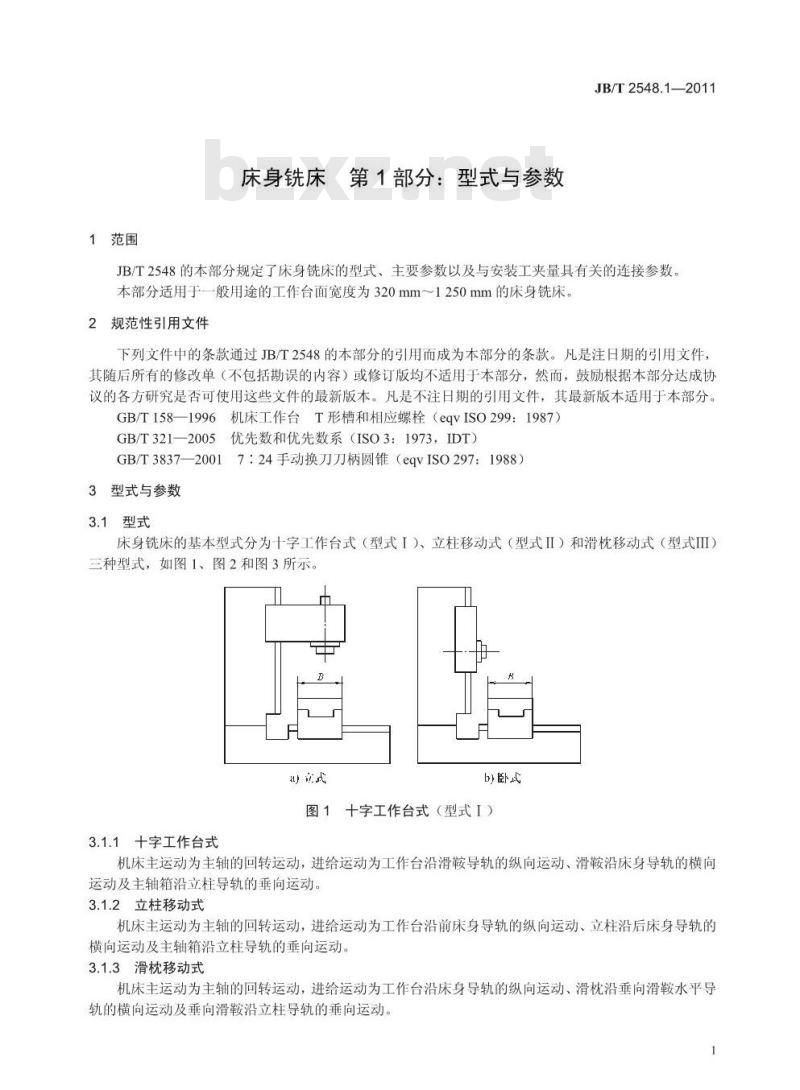

1范围
床身铣床第1部分：型式与参数
JB/T2548.1—2011
JB/T2548的本部分规定了床身铣床的型式、主要参数以及与安装工夹量具有关的连接参数。本部分适用于一般用途的工作台面宽度为320mm～1250mm的床身铣床。2规范性引用文件
下列文件中的条款通过JB/T2548的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T158—1996机床工作台T形槽和相应螺栓（eqVISO299：1987）GB/T321—2005优先数和优先数系（ISO3：1973，IDT）GB/T3837—20017：24手动换刀刀柄圆锥（eqvISO297：1988）3型式与参数
3.1型式
床身铣床的基本型式分为十字工作台式（型式I）、立柱移动式（型式I）和滑枕移动式（型式Ⅲ）三种型式，如图1、图2和图3所示。中
b)卧武
图1十字工作台式（型式I）
3.1.1十字工作台式
机床主运动为主轴的回转运动，进给运动为工作台沿滑鞍导轨的纵向运动、滑鞍沿床身导轨的横向运动及主轴箱沿立柱导轨的垂向运动。3.1.2立柱移动式
机床主运动为主轴的回转运动，进给运动为工作台沿前床身导轨的纵向运动、立柱沿后床身导轨的横向运动及主轴箱沿立柱导轨的垂向运动。3.1.3滑枕移动式
机床主运动为主轴的回转运动，进给运动为工作台沿床身导轨的纵向运动、滑枕沿垂向滑鞍水平导轨的横向运动及垂向滑鞍沿立柱导轨的垂向运动。1
HTKAONTKACa
JB/T2548.1—2011

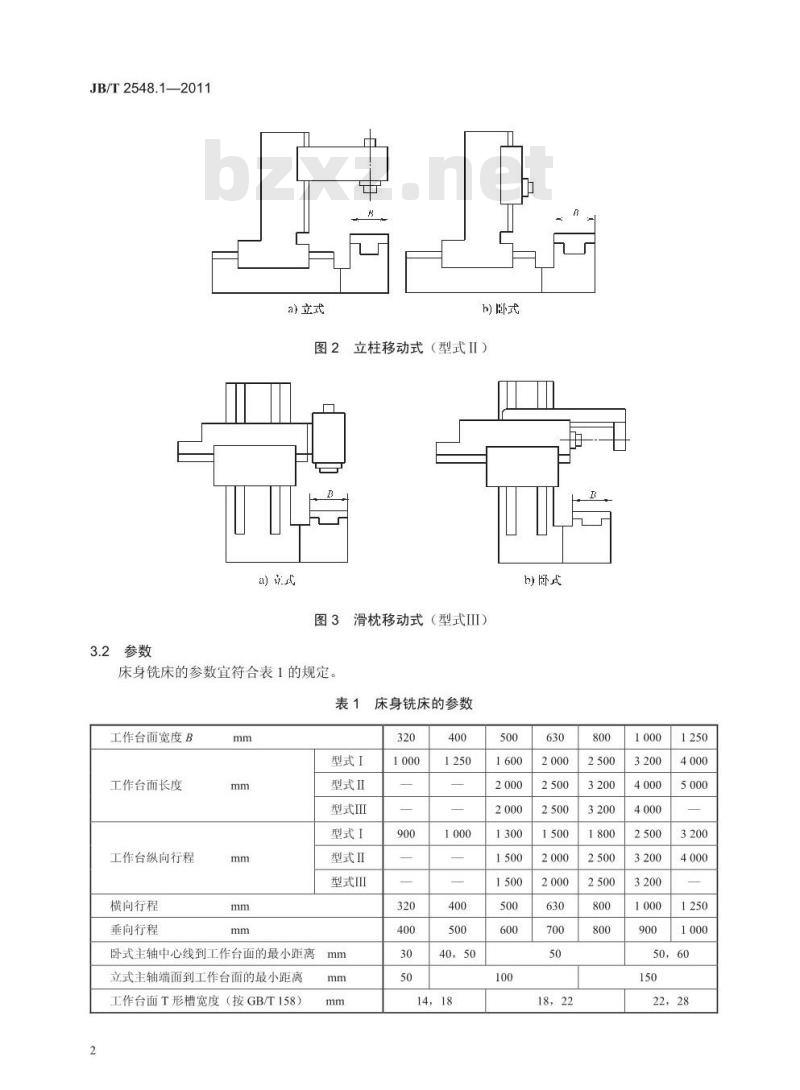

3.2参数
a)立式
h)卧式
图2立柱移动式（型式II）
图3滑枕移动式（型式IID)
床身铣床的参数宜符合表1的规定。表1
工作台面宽度B
工作台面长度
工作台纵向行程
横向行程
垂向行程
型式I
卧式主轴中心线到工作台面的最小距离立式主轴端面到工作台面的最小距离工作台面T形槽宽度（按GB/T158）2
型式I
型式Ⅲ
型式I
型式I
型式Ⅲ
床身铣床的参数
40，50
14，18
TKAONrKACa
h)卧成
18，22
50，60
22，28
主轴锥孔锥度号（按GB/T3837）表1（续）
40，50
JB/T2548.1—2011
50，60
工作台面长度和3个方向行程，允许以表列参数为基数，在GB/T321—2005的R40系列的前、后四项中选用。注1：工作台面宽度B是指工作台面等高部分的宽度。注2：测量立式主轴端面至工作台面的最小距离时，立式主轴套简位于上限位置计算。3
TTKANT KAca
