【行业标准】 组合机床 自动线零件输送带 步距尺寸

ICS25.080.99
备案号：32017—2011

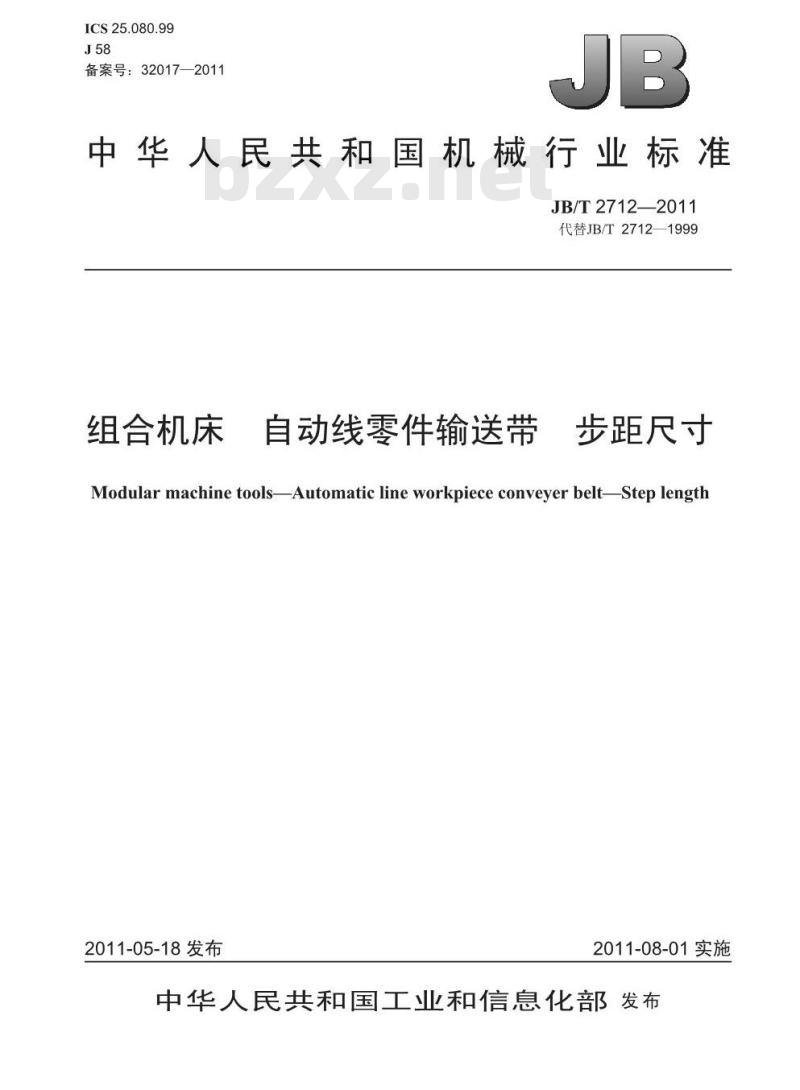

中华人民共和国机械行业标准
JB/T2712—2011
代替JB/T2712—1999
组合机床
自动线零件输送带
步距尺寸
Modular machine toolsAutomatic line workpiece conveyer belt-Step length2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言
步距尺寸
+.I+.+-++-++++++++-+++.+-.
机床之间的距离尺寸。
参考文献，
表1步距t的尺寸
TKANrKAca
JB/T2712—2011
JB/T2712—2011

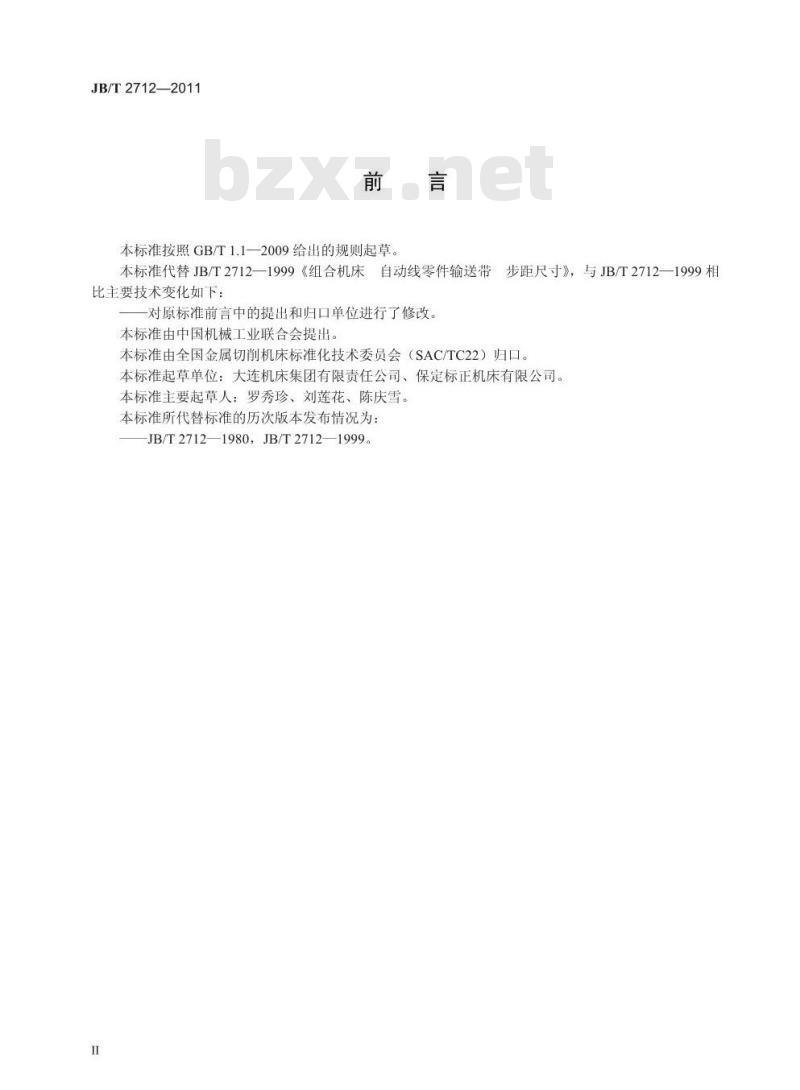

本标准按照GB/T1.1—2009给出的规则起草。本标准代替JB/T2712—1999《组合机床自动线零件输送带步距尺寸》，与JB/T2712—1999相比主要技术变化如下：
对原标准前言中的提出和归口单位进行了修改。本标准由中国机械工业联合会提出。本标准由全国金属切削机床标准化技术委员会（SAC/TC22）归口。本标准起草单位：大连机床集团有限责任公司、保定标正机床有限公司。本标准主要起草人：罗秀珍、刘莲花、陈庆雪。本标准所代替标准的历次版本发布情况为：-JB/T2712—1980，JB/T2712—1999。I
TTKANrKAcaWww.bzxZ.net

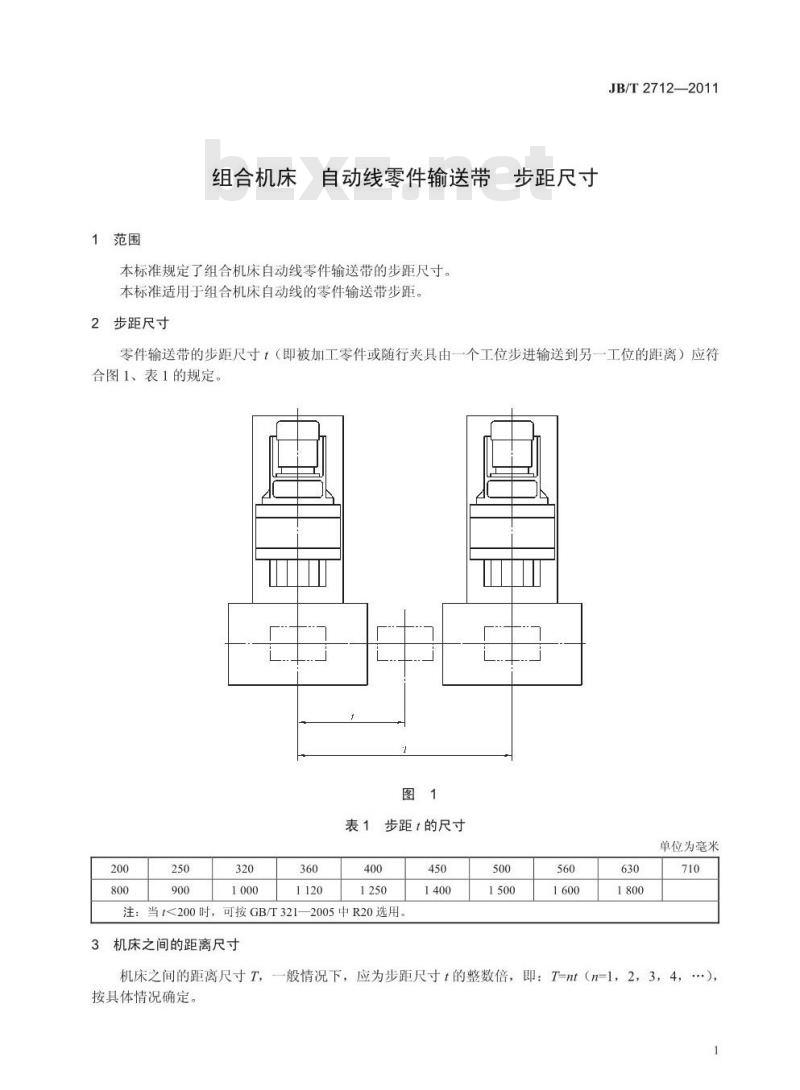

1范围
组合机床
自动线零件输送带
本标准规定了组合机床自动线零件输送带的步距尺寸。本标准适用于组合机床自动线的零件输送带步距。2步距尺寸
步距尺寸
JB/T2712—2011
零件输送带的步距尺寸t（即被加工零件或随行夹具由一个工位步进输送到另一工位的距离）应符合图1、表1的规定。
表1步距t的尺寸
单位为毫米
注：当t<200时，可按GB/T321—2005中R20选用。机床之间的距离尺寸
机床之间的距离尺寸T，一般情况下，应为步距尺寸t的整数倍，即：T-nt（n-1，2，3，4，…）按具体情况确定。
TTKANKACa
JB/T2712—2011
GB/T321—2005

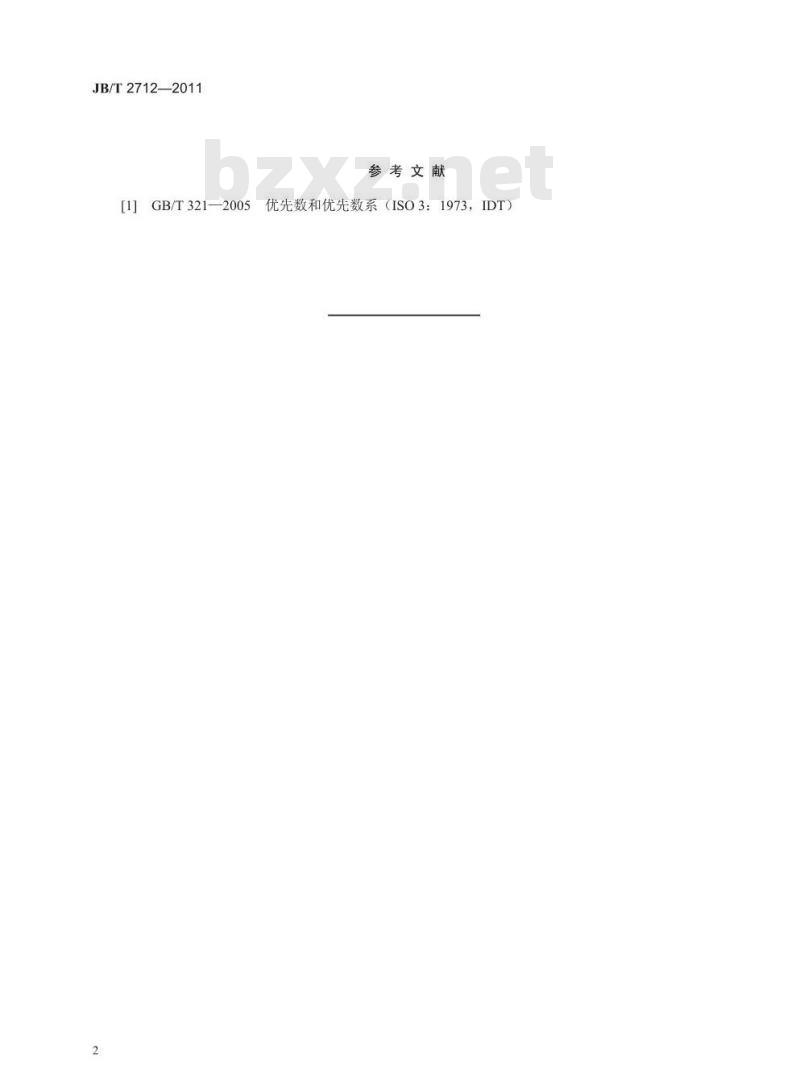

参考文献
优先数和优先数系（ISO3：1973，IDT）TTKANT KACa
