JB/T 2732.1-2011 悬臂刨床龙门刨床第1部分:型式与参数 JB/T2732.1-2011

标准内容

部分标准内容：

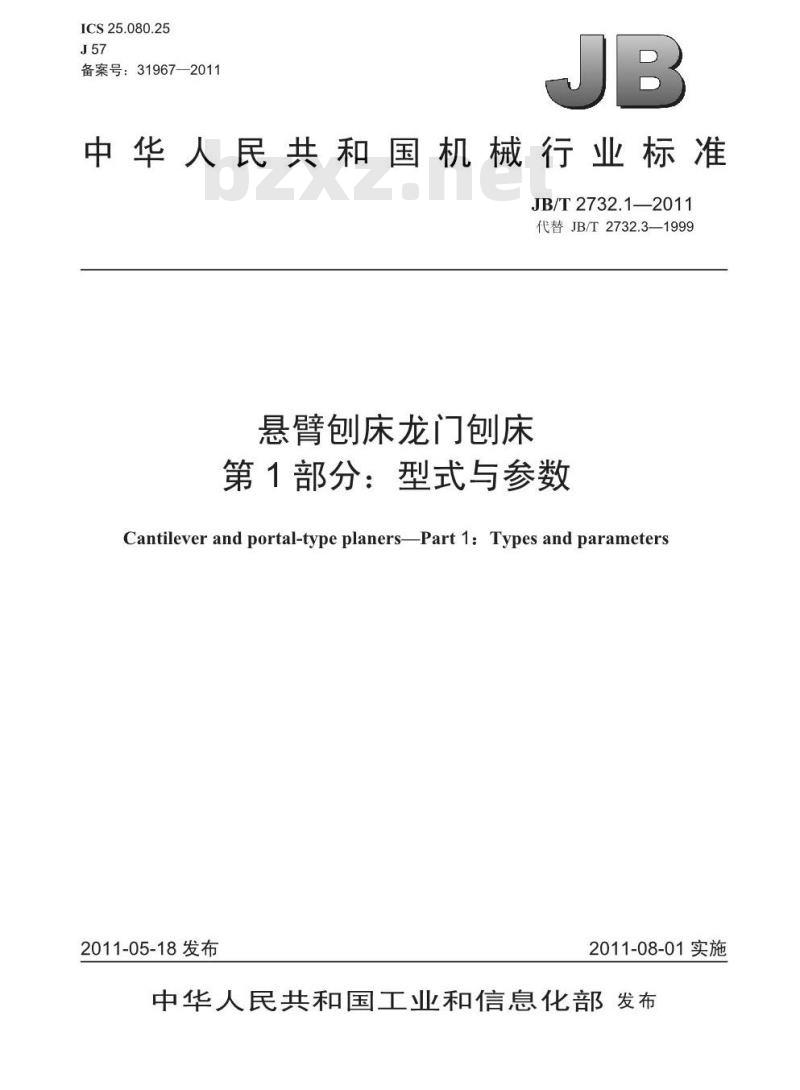

ICS25.080.25
备案号：31967—2011
中华人民共和国机械行业标准
JB/T2732.1—2011
代替JB/T2732.3—1999
悬臂刨床龙门刨床
第1部分：型式与参数
Cantilever and portal-typeplaners-Part 1:Types and parameters2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

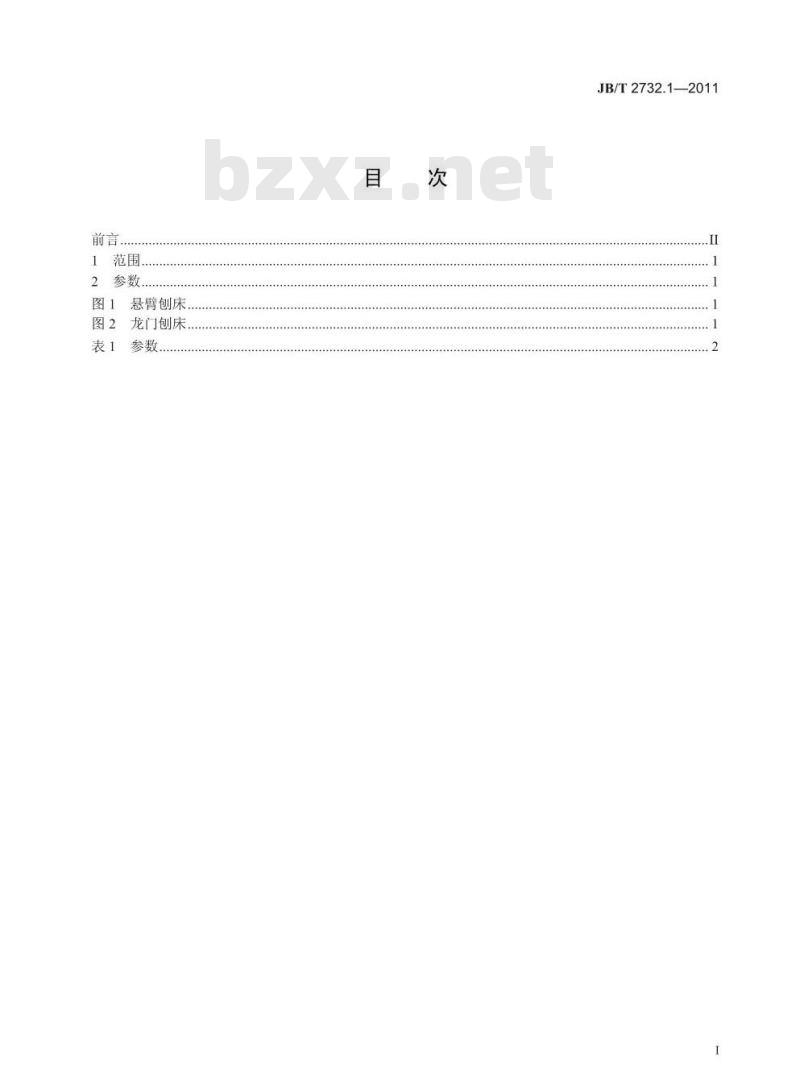

图1悬臂刨床，
图2龙门刨床..
表1参数.
+++.I+.+-++-++++++++-+++.+-.目
TTKAN KACa
JB/T2732.1—2011
JB/T2732.1—2011

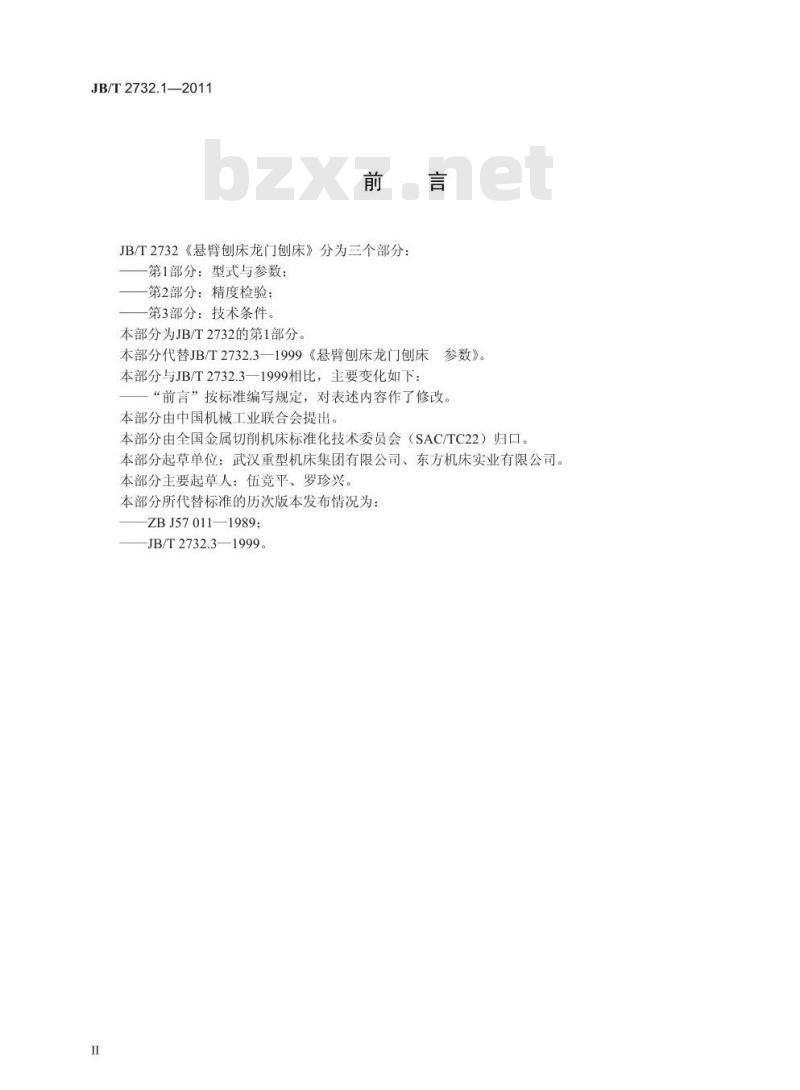

JB/T2732《悬臂刨床龙门刨床》分为三个部分：-第1部分：型式与参数；
-第2部分：精度检验；
第3部分：技术条件。
本部分为JB/T2732的第1部分。
本部分代替JB/T2732.3—1999《悬臂刨床龙门刨床参数》。本部分与JB/T2732.3一1999相比，主要变化如下：“前言”按标准编写规定，对表述内容作了修改。本部分由中国机械工业联合会提出。本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。本部分起草单位：武汉重型机床集团有限公司、东方机床实业有限公司。本部分主要起草人：伍竞平、罗珍兴。本部分所代替标准的历次版本发布情况为：ZBJ57011—1989;
JB/T2732.3—1999。
TTKANTKACa

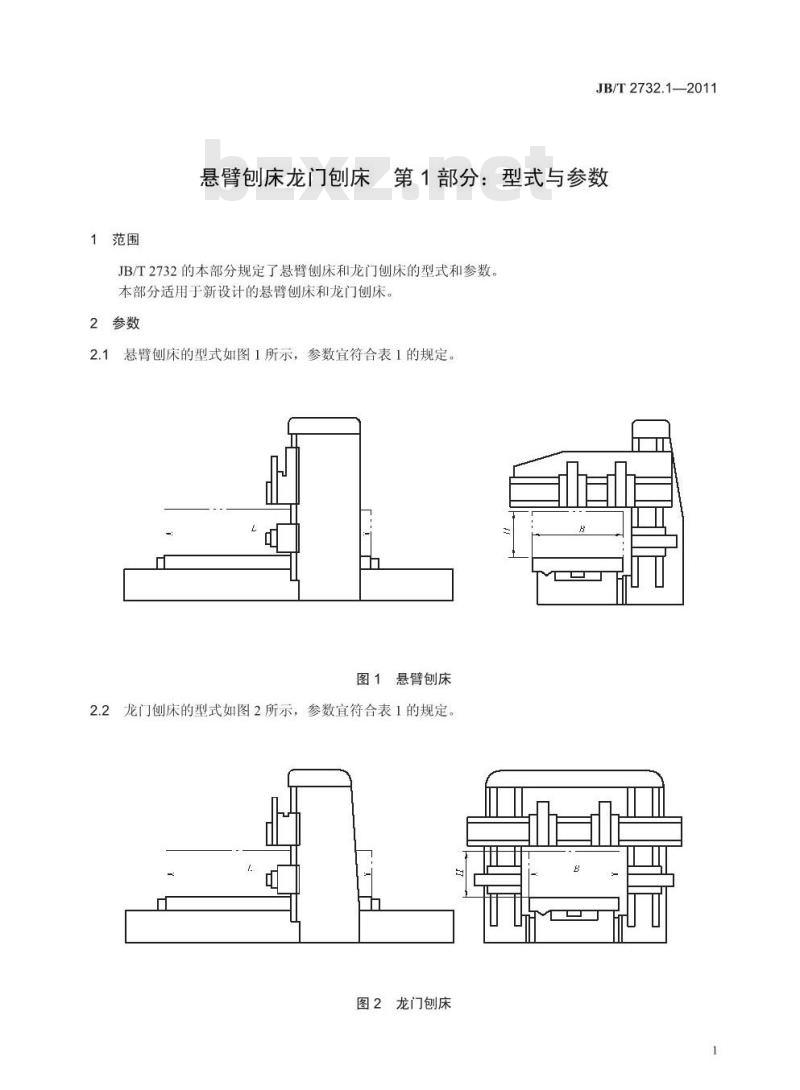

1范围
JB/T2732.1—2011
悬臂刨床龙门包刨床第1部分：型式与参数JB/T2732的本部分规定了悬臂刨床和龙门刨床的型式和参数。本部分适用于新设计的悬臂刨床和龙门创床。2参数
2.1悬臂刨床的型式如图1所示，参数宜符合表1的规定。图1悬臂刨床
2.2龙门刨床的型式如图2所示，参数宜符合表1的规定。图2龙门刨床
HTTKANKACabZxz.net
JB/T2732.1—2011

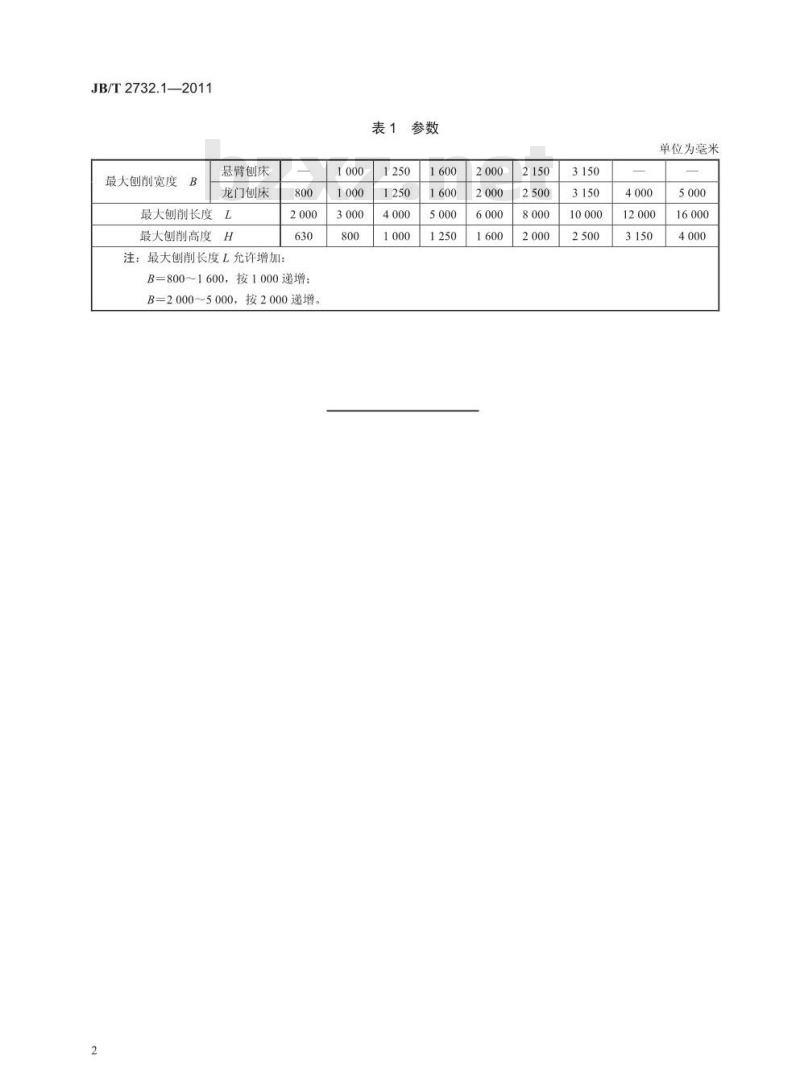

最大刨削宽度
最大刨削长度
悬臂刨床
龙门刨床
最大刨削高度H
注：最大刨削长度L允许增加：
B=800～1600，按1000递增
B=2000～5000，按2000递增。
TTKANTKACa
单位为毫米
