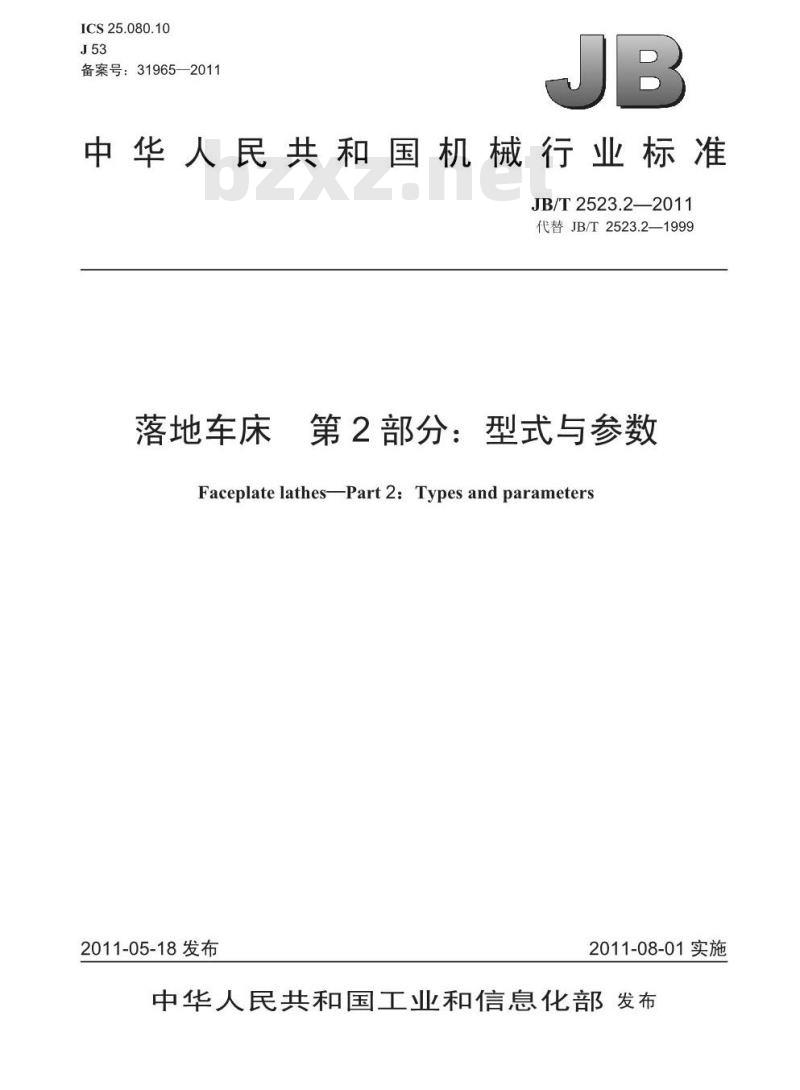

【行业标准】 落地车床 第2部分:型式与参数

ICS25.080.10
备案号：31965—2011
中华人民共和国机械行业标准免费标准bzxz.net
JB/T2523.2—2011
代替JB/T2523.2—1999
落地车床
第2部分：型式与参数
Faceplate lathes—Part 2: Types and parameters2011-05-18发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言
型式与参数
图1落地车床的型式
表1落地车床的参数
+-+-++.+-+++++++++++-+++.+++++.次
++++++++++++++++++++++++++++HTTKANKACa
JB/T2523.2—2011
+++++++++++++++-++++++++++++++++..I
JB/T2523.2—2011

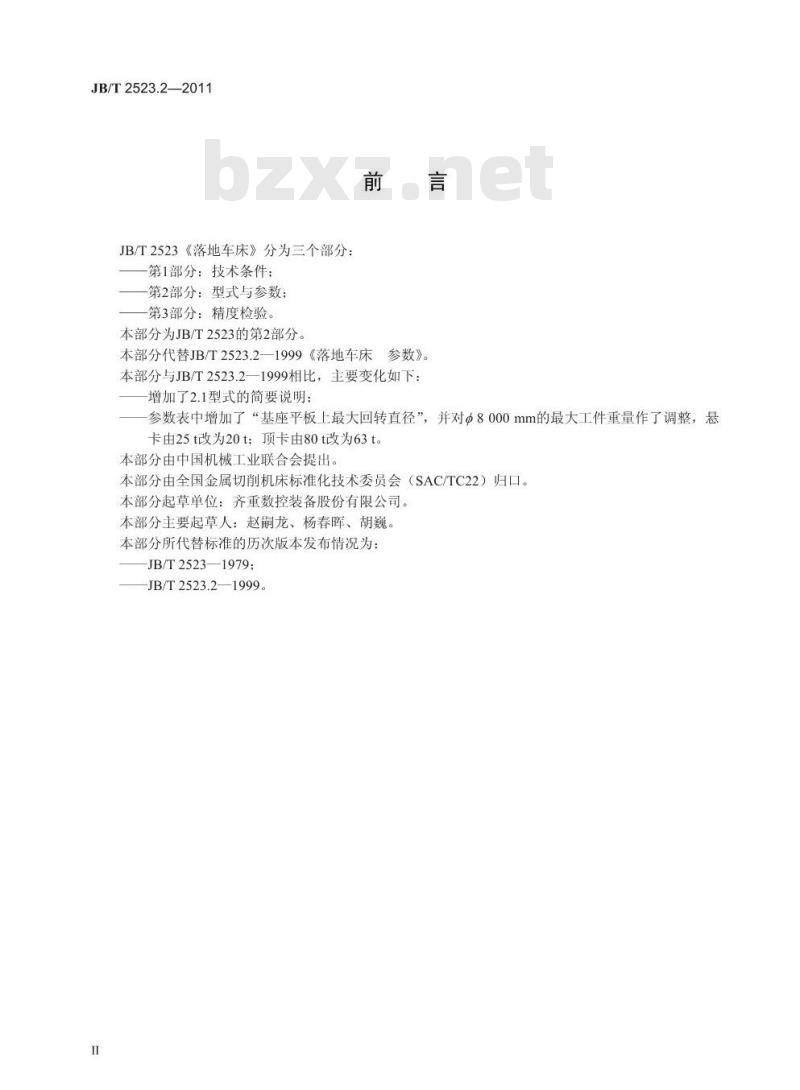

JB/T2523《落地车床》分为三个部分：-第1部分：技术条件；
-第2部分：型式与参数；
第3部分：精度检验。
本部分为JB/T2523的第2部分。
本部分代替JB/T2523.2—1999《落地车床参数》。本部分与JB/T2523.2—1999相比，主要变化如下：增加了2.1型式的简要说明；
参数表中增加了“基座平板上最大回转直径”，并对8000mm的最大工件重量作了调整，悬卡由25t改为20t；顶卡由80t改为63t。本部分由中国机械工业联合会提出。本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。本部分起草单位：齐重数控装备股份有限公司。本部分主要起草人：赵嗣龙、杨春晖、胡巍。本部分所代替标准的历次版本发布情况为：JB/T2523—1979;
JB/T2523.2—1999。
YYKAONTKACa

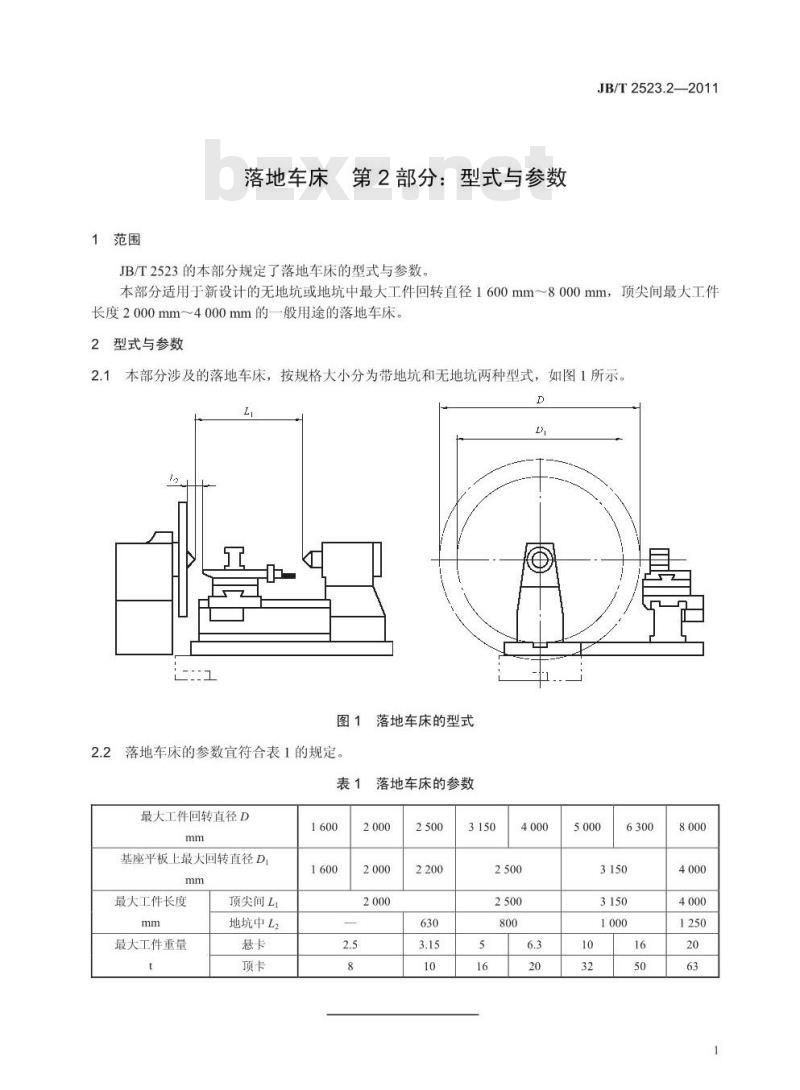

1范围
落地车床第2部分：型式与参数
JB/T2523的本部分规定了落地车床的型式与参数。JB/T2523.2—2011
本部分适用于新设计的无地坑或地坑中最大工件回转直径1600mm～8000mm，顶尖间最大工件长度2.000mm～4000mm的一般用途的落地车床。2型式与参数
2.1本部分涉及的落地车床，按规格大小分为带地坑和无地坑两种型式，如图1所示。D
图1落地车床的型式
2.2落地车床的参数宜符合表1的规定。表1
落地车床的参数
最大工件回转直径D
基座平板上最大回转直径D
最大工件长度
最大工件重量
顶尖间L
地坑中L2
TKAONrKACa
