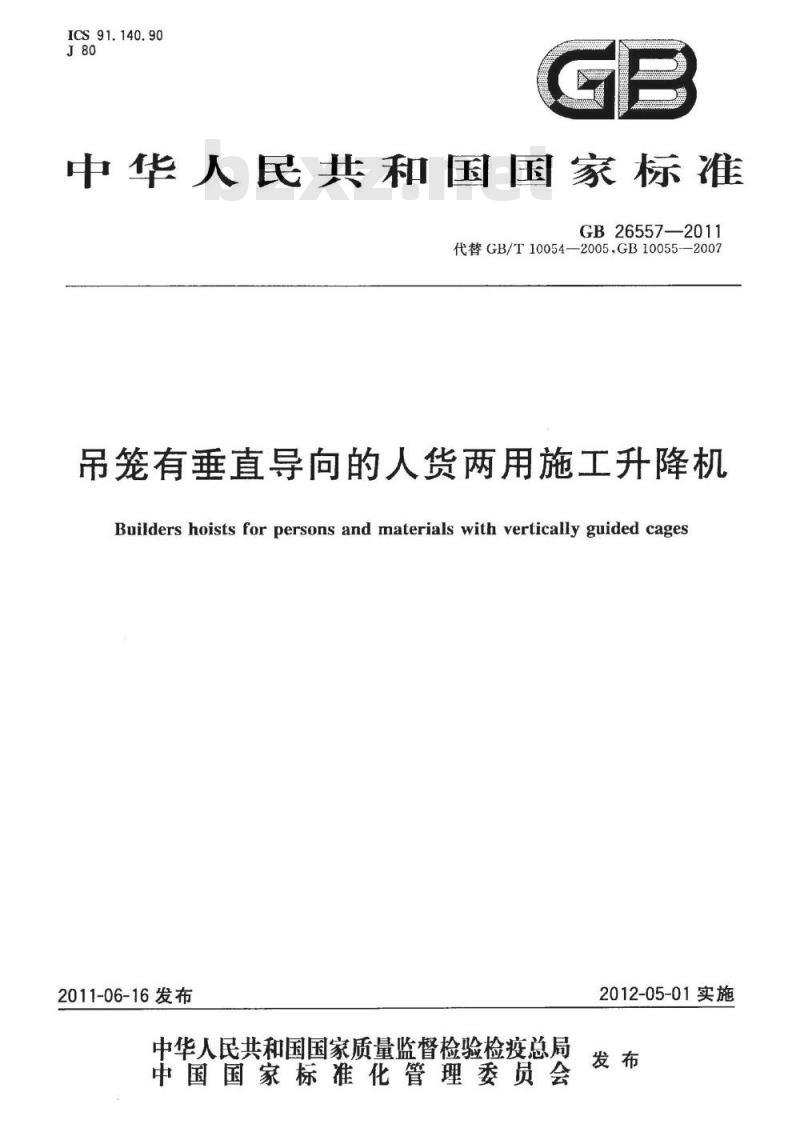

【国家标准】 吊笼有垂直导向的人货两用施工升降机

ICS91.140.90
中华人民共和国国家标准
GB26557—2011
代替GB/T10054—2005，GB10055-2007吊笼有垂直导向的人货两用施工升降机Builders hoists for persons and materials with vertically guided cages2011-06-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-05-01实施
GB26557—2011

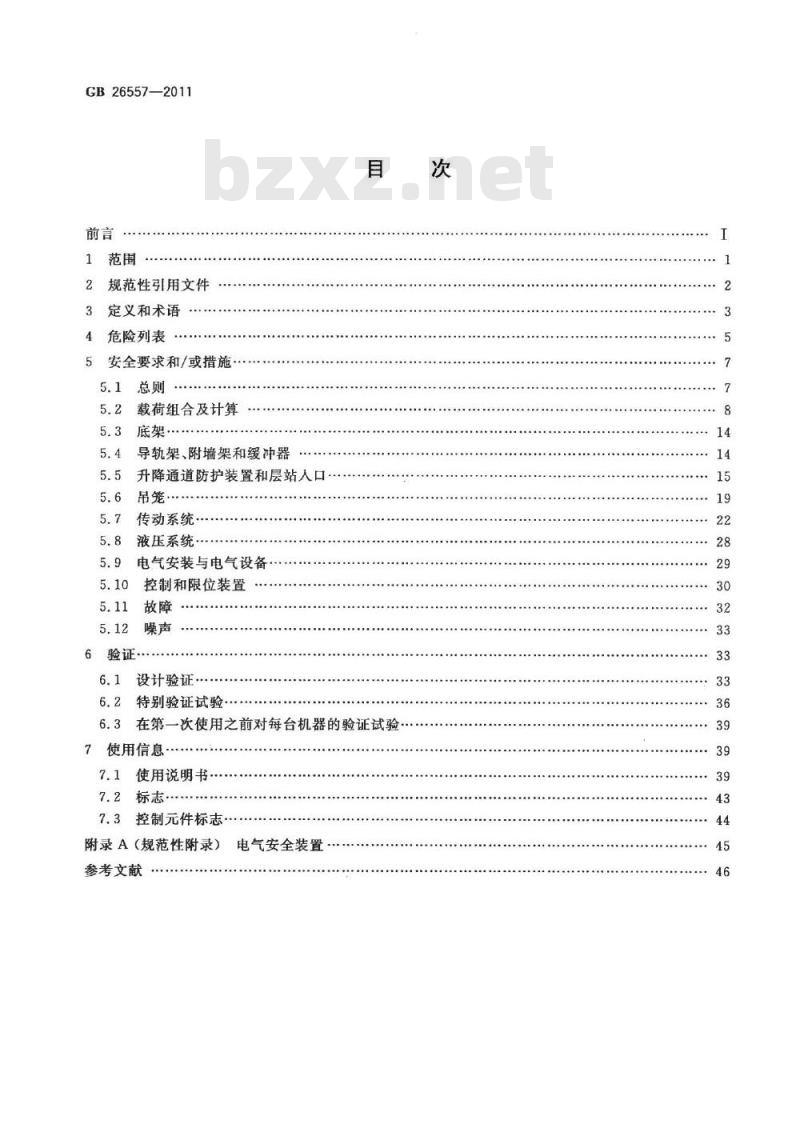

1范围
2规范性引用文件
3定义和术语
4危险列表
5安全要求和/或措施
载荷组合及计算
导轨架、附墙架和缓冲器
5.5升降通道防护装置和层站人口吊笼
传动系统
液压系统
电气安装与电气设备
控制和限位装置
6验证
设计验证
特别验证试验
在第一次使用之前对每台机器的验证试验6.3
7使用信息
7.1使用说明书.
7.2标志·
7.3控制元件标志
附录A（规范性附录）
参考文献
电气安全装置
GB26557--2011

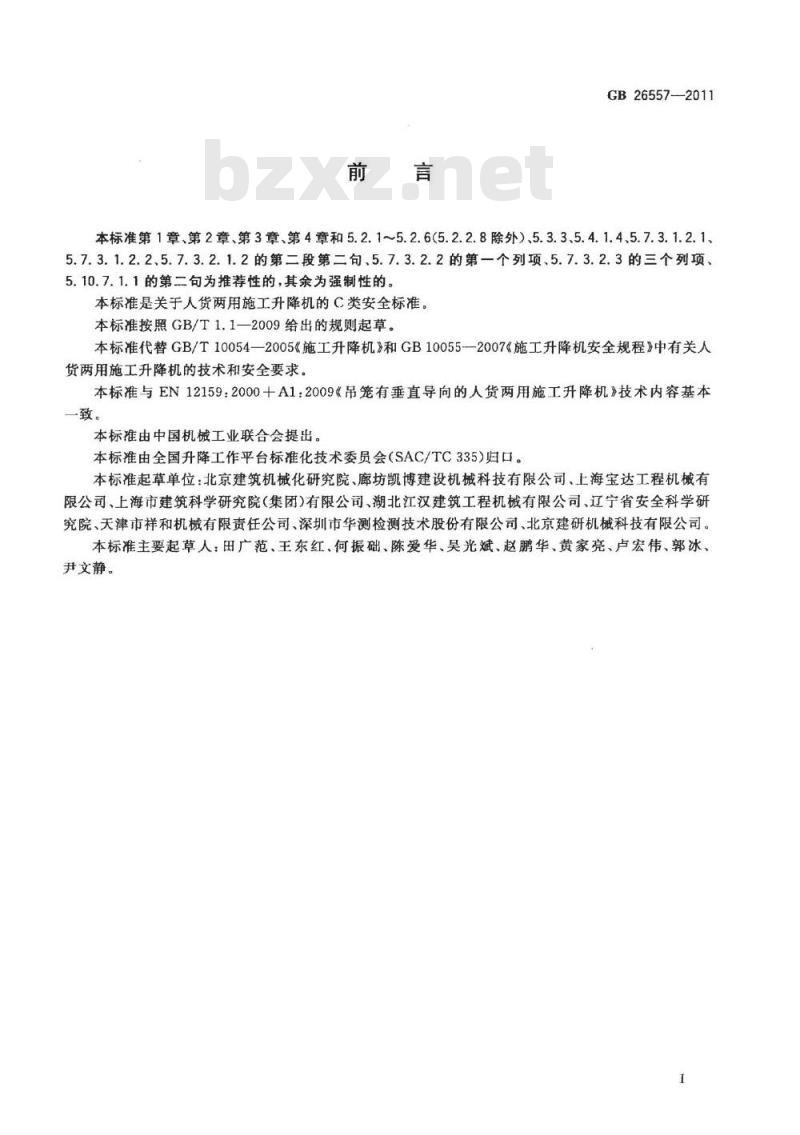

本标准第1章、第2章、第3章、第4章和5.2.1~5.2.6（5.2.2.8除外）、5.3.3、5.4.1.4、5.7.3.1.2.1、5.7.3.1.2.2、5.7.3.2.1.2的第二段第二句、5.7.3.2.2的第一个列项、5.7.3.2.3的三个列项、5.10.7.1.1的第二句为推荐性的，其余为强制性的。本标准是关于人货两用施工升降机的C类安全标准。本标准按照GB/T1.1—2009给出的规则起草。本标准代替GB/T10054—2005《施工升降机》和GB10055—2007《施工升降机安全规程》中有关人货两用施工升降机的技术和安全要求。本标准与EN12159：2000十A1：2009《吊笼有垂直导向的人货两用施工升降机》技术内容基本一致。
本标准由中国机械工业联合会提出。本标准由全国升降工作平台标准化技术委员会（SAC/TC335)归口。本标准起章单位：北京建筑机械化研究院、廊坊凯博建设机械科技有限公司、上海宝达工程机械有限公司、上海市建筑科学研究院（集团）有限公司、湖北江汉建筑工程机械有限公司、辽宁省安全科学研究院、天津市祥和机械有限责任公司、深圳市华测检测技术股份有限公司、北京建研机械科技有限公司。本标准主要起草人：田广范、王东红、何振础、陈爱华、吴光斌、赵鹏华、黄家亮、卢宏伟、郭冰、尹文静。
1范围
吊笼有垂直导向的人货两用施工升降机GB26557-2011
本标准规定了吊笼有垂直导向的人货两用施工升降机制造和安装应遵守的技术和安全准则。本标准适用于动力驱动的、临时安装的、由建设施工工地人员使用的带有吊笼并可在各层站停靠服务的施工升降机（以下简称升降机）。其具有下列主要特征：可运载人员或人员和货物；
一有导向装置；
—吊笼垂直运行或沿着与垂直面夹角最大不超过15°的导轨运行；一吊笼由卷筒驱动的钢丝绳、或由齿轮齿条、液压油缸（直接或间接）或伸缩连杆机构悬挂或支承；
导轨架架设时，需要或不需要其他独立结构物的支撑。本标准不适用于：
货用施工升降机EN12158-1:2000和EN12158-2:2000；GB7588—2003、GB21240--2007和EN81-3：2000的电梯；由起重设备悬挂的工作吊笼；
叉车货叉支承的升降平台；
ISO16368:2003、ISO16369:2007和EN1570:1999的工作平台；缆索车；
特别设计的军事用升降机；
矿用升降机；
舞台用升降机；
特殊用途升降机。
注：本标准第4章对设备使用中可能出现的危险进行了识别，并列出了按制造商的规定来使用时，消除或减小这些危险的措施。本标准未包括的危险，应遵守GB/T15706-2007的要求。本标准未包括对下列情况的补充要求：恶劣环境（如惠劣气候、强磁性场所)；—防雷击；
特殊情况（如潜在的爆炸环境）下应遵守的特殊规则；电磁兼容性（发射、抗扰度）；一危险载荷（如熔化的金属、酸/碱性物品、有辐射的材料、易碎品）的处理；内燃机的使用；
遥控装置的使用；
一加工制造过程中发生的危险；由于转场移动而产生的危险；
在公共道路上架设时发生的危险；地震。
本标准涉及了升降机的安装。包括底架和地面防护围栏的安装，但不包括升降机用混凝土、碎石、木材等基础的设计。包括附墙架的设计，但不包括连接到支撑结构物的锚固螺栓的设计。包括层门及其结构的设计，但不包括任何连接到支撑结构物的锚固螺栓的设计。1
GB 26557-2011

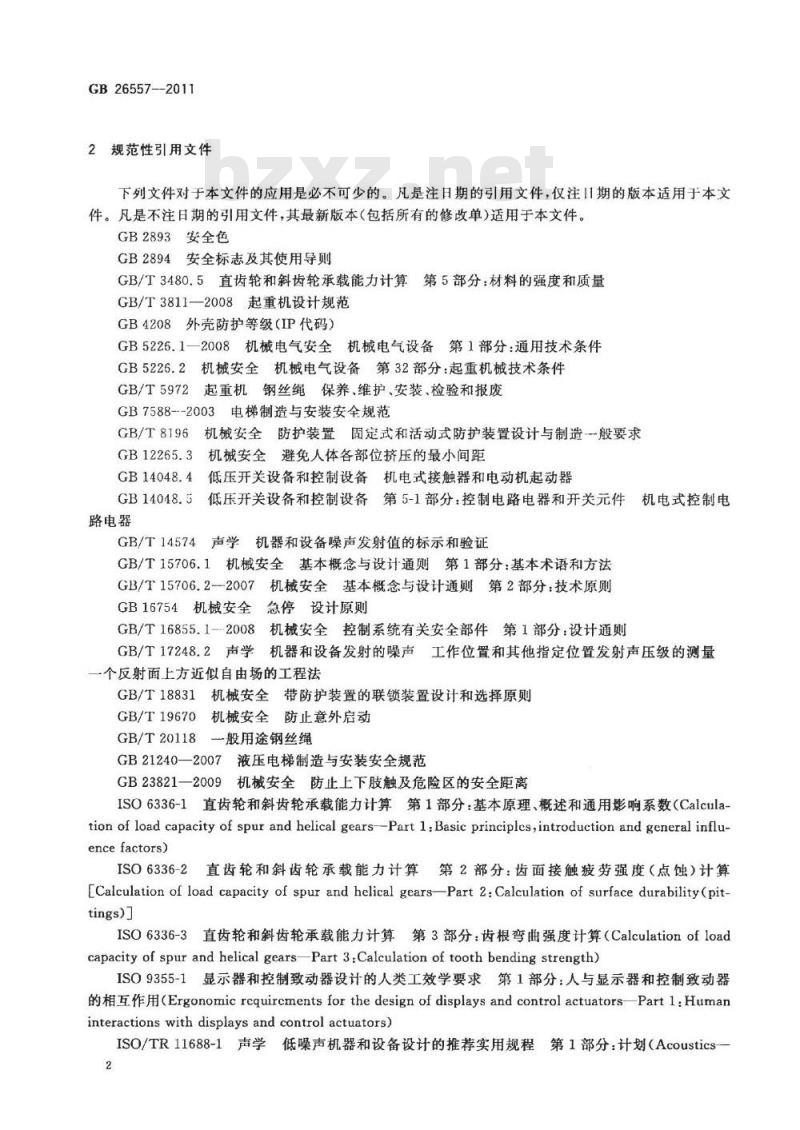

2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB2893安全色
GB2894安全标志及其使用导则
GB/T3480.5直齿轮和斜齿轮承载能力计算第5部分：材料的强度和质量GB/T3811—2008起重机设计规范GB4208外壳防护等级（IP代码）GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件GB5226.2机械安全机械电气设备第32部分：起重机械技术条件起重机钢丝绳保养、维护、安装、检验和报废GB/T5972
GB7588--2003电梯制造与安装安全规范GB/T8196
机械安全防护装置固定式和活动式防护装置设计与制造一般要求机械安全避免人体各部位挤压的最小间距GB12265.3
GB14048.4
低压开关设备和控制设备机电式接触器和电动机起动器GB14048.5低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器
GB/T14574
声学机器和设备噪声发射值的标示和验证GB/T15706.1机械安全基本概念与设计通则第1部分：基本术语和方法机械安全基本概念与设计通则第2部分：技术原则GB/T15706.2--2007
GB16754机械安全急停设计原则
GB/T16855.1-2008机械安全控制系统有关安全部件第1部分：设计通则GB/T17248.2声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测量一个反射面上方近似自由场的工程法GB/T18831机械安全带防护装置的联锁装置设计和选择原则GB/T19670机械安全防止意外启动GB/T20118
一般用途钢丝绳
液压电梯制造与安装安全规范
GB21240—2007
GB23821一2009机械安全防止上下肢触及危险区的安全距离ISO6336-1直齿轮和斜齿轮承载能力计算第1部分：基本原理、概述和通用影响系数（Calcula-tion of load capacity of spur and helical gears-Part l:Basic principles,introduction and general influ-encefactors)
ISO6336-2直齿轮和斜齿轮承载能力计算第2部分：齿面接触疲劳强度（点蚀）计算[Calculation of load capacity of spur and helical gearsPart 2:Calculation of surface durability(pit-tings）
ISO6336-3直齿轮和斜齿轮承载能力计算第3部分：齿根弯曲强度计算（Calculationofloadcapacity of spur and helical gearsPart 3:Calculation of tooth bending strength)ISO9355-1显示器和控制致动器设计的人类工效学要求第1部分：人与显示器和控制致动器的相互作用（Ergonomic requirementsforthedesignof displays and control actuatorsPartl：Humaninteractions with displays and control actuators)ISO/TR11688-1声学低噪声机器和设备设计的推荐实用规程第1部分：计划（Acoustics—GB26557—2011
Recommended practicefor thedesign of low-Noisemachinery and equipmentPart 1:Planning)EN982机械安全流体动力系统及其元件的安全要求液压传动装置（SafetyofmachinerySafetyrequirements forfluid power systems an components-Hydraulics)3定义和术语
GB/T15706.1界定的以及下列术语和定义适用于本文件。3.1
施工升降机buildershoist
临时安装的、带有有导向的平台、吊笼或其他运载装置并可在建设施工工地各层站停靠服务的升降机械。
额定载重量ratedload
设计确定的工作状态下吊笼运载的最大载荷。3.3
额定速度
ratedspeed
设计确定的吊笼速度。
钢丝绳式升降机wireropehoist
采用钢丝绳作为载荷悬挂系统的升降机。3.5
强制式传动positivedrive
不通过摩擦力来传递动力的传动系统。3.6
液压式升降机hydraulichoist
用液压油缸直接或间接承运载荷的升降机。3.7
齿轮齿条式升降机rackandpinionhoist采用齿轮齿条作为载荷悬挂系统的升降机。3.8
伸缩连杆机构
expanding linkagemechanism
在致动装置控制下通过伸展或收缩来支撑和引导吊笼的机械连杆系统（如剪叉式）。3.9
底架baseframe
用来支承和安装升降机其他所有组成部分的升降机最下部的构架。3.10
导轨guides
确定吊笼或对重(有对重时)运行路线的刚性元件。3.11
导轨架
支撑和引导吊笼、对重（有对重时）的结构架。3
GB26557—2011
导轨架节（标准节）mastsection组成导轨架的不可再分割的结构件。通常称为标准节。3.13
附墙架masttie
连接导轨架和建筑物或其他固定结构，为导轨架提供侧向支撑的构件。3.14
升降通道hoistway
吊笼及其载荷运行的全部空间。3.15
对重通道counterweightwaybzxz.net
对重运行的全部空间。
吊笼cage
有底板、围壁、门和顶的运载装置。3.17
对重（平衡重）
counterweight
用于平衡其他重量的重物。本标准中的“对重”，特指对吊笼起平衡作用的重物。3.18
制动距离stoppingdistance
从控制装置动作或安全电路断开到吊笼完全停止运动，吊笼移动的距离。3.19
超速安全装置
overspeedsafetydevice
使超速的吊笼或对重停止并保持停止状态的机械装置。3.20
松绳slackrope
张紧的钢丝绳因外部载荷消除而处于的状态。3.21
钢丝绳末端连接
wireropetermination
钢丝绳未端连接或固定充许采用的方法和绳具。3.22
层站landing
建筑物或其他固定结构物上供人货出入吊笼的地点。3.23
安全距离safetydistance
升降机上任一运动件与任一通道（入口）之间允许的最小距离。3.24
防护围栏（护栏）
guardrail
除门之外，防止人员坠落或进人危险区域的固定设施。3.25
normaloperation
正常作业
设备用于运送载荷时的通常作业工况，不包括维护、安装和拆卸等工况。4
工作状态in service
升降机处于使用状态，无论吊笼在何位置、有无载荷、移动或静止。3.27
非工作状态outof service
GB26557—2011
已安装就位的升降机，其吊笼无载荷且处于受风影响最小的位置（通常但非必须处于地面）。3.28
专业人员
competentperson
受过适当培训和必要指导，具有充分知识和实践经验，能执行必要工作程序的指派人员。危险列表
下面的危险列表是根据GB/T15706.1和GB/T15706.2确定的。为控制风险或减小危险，表1、表2和表3列出了危险类别及相应的条款编号。本标准不适用的危险或未做要求的不重要危险，其相应的条款编号以“不适用”表示。表1升降机设计和制造的相关危险序号
机械危险
切割或切断
吸人或卷人
刺伤或刺穿
摩擦或磨损
高压液体喷射
零部件飞出
稳定性丧失
滑倒、纤倒和坠落
电气危险
静电现象
热辐射
外部影响
热危险
烧伤和烫伤
损害健康
对应条款
5.5.2、5.5.3、5.5.6、5.7.2、7.1.2.7、7.1.2.85.5、5.6.1.2、5.7.2、7.1.2.7、7.1.2.85.5、5.6.1.2、5.7.2、7.1.2.7、7.1.2.85.7.2
5.5.2、5.5.3、5. 6.1.2、5.7.2、7.1.2.75.4.3、5.6.2、7.1.2.7、7.1.2.8不适用
5.5.2、5.5.3、7.1.2
5.7.3.3、5.8
5.2、5.3、5.4.1、5.4.2、5.6.3、7.1.2.7.35.5.5.6.1.5.6.2、5.7.3.3.8、7.1.2.7.35.9.7.1.2.7.3
不适用
不适用
5.7.4.11、5.9.3
不适用
不适用
GB26557—2011
噪声危险
听力丧失
干扰通话
振动危险
辐射危险
离子辐射源
高频电磁场
表1(续）
机器加工、使用、产生或排出的材料或物质引起的危险接触或吸人有毒的液体、气体、雾、烟和粉尘火灾或爆炸
生物和微生物
设计时忽视人类工效学引起的危险不健康姿势或过度用力
不充分考虑手/手臂或脚/腿的解剖结构忽视人员防护设备的使用
不充分的照明
心理负担过重或准备不足
人为差错
综合危险
动力中断、机器零部件损坏和功能混乱引起的危险动力中断
机器零部件或液体意外飞出或飞溅控制系统失效或故障
装配错误
机器倾翻、意外丧失稳定性
有关安全措施/手段缺失和/或不正确引起的危险防护装置
与安全相关(防护)装置
启动和停机装置
安全标志和符号
信息和警示装置
动力切断装置
急停装置
工件的拆装
用于安全调整和/或维护的基本设备和附件11.10排气装置
5.12、7.1.2.2
5.12、7.1.2.2
不适用
不适用
不适用
不适用
未涉及
不适用
不适用
不适用
对应条款
5.1、5. 6. 1. 3. 2、7.1. 2.7.35. 5、5.7.2、7.1. 2.7
不适用
5. 9. 8、7.1. 2. 7.3
5.6.3、5.10、7.1.2.7、7.1.2.8、7.2、7.3未涉及
5.7.4.1、5.9.2、5.11、7.1.2,4.1.7.1.2.55.7.2.3、5.7.3.3、5.8
5.10.2.2、5.10.3.5.10.6
5.4.17.1.2.7
5.2、5.35.4、7.1.2.7
5.5、5.6.1.2、7.1.2.7、7.1.2.105.5.1、5.6.1.2、7.1.2.7、7.1,2.105.10.5、5.10.7、7.1.2.7、7.1.2.87.2
5.6.3、7.2
5.6.2、5.11、7.1.2.5、7.1.2.7、7.1.2.10不适用
7.1,2.5、7.1.2.7、7.1.2.10
不适用
转场移动引起的危险
表2升降机转场移动和/或提升载荷的特殊危险危
移动/工作区域不充分照明引起的危险作业中突然移动引起的不稳定性等所引发的危险操作位置设计不当或不符合人类工效学引起的危险机械危险
操作载荷升降引起的危险
稳定性丧失
吊笼出轨
机器和提升附件机械强度的丧失失控运动引起的危险
观察运动件运动情况的视野不充分引起的危险击引起的危险
装载/超载引起的危险
未涉及，见第1章
未涉及，见第1章
未涉及，见第1章
未涉及，见第1章
对应条款
GB26557—2011
5.2.5、5.3、5.4.1、5.4.2、7.1.2.75.4.1、5.6.1.5.10.7.2.2
5.2、5.3、5.5.4、5.6、5.7、7.1.2.105.5.3、5.6.2、7.1.2.8
5.5、5. 6.1、7.1.2.8
未涉及，见第1章
5.2、5.6、7.1.2.8
表3升降机载人的特殊危险
升降机载人的危险
吊笼超载或过度拥挤
外部控制或机器其他运动引起的吊笼意外动作超速
人员从吊笼中坠落
吊笼坠落或倾翻
吊笼急剧加速或减速
标志不明确引起的危险
安全要求和/或措施
对应条款
5. 6、5. 7. 3、7.1. 2. 8
5.7、5. 10,7.1. 2、5. 10.7.2.3、5. 11. 45.4.3、5.6.2、5.7
5.4.1、5.6.2、5.7、5.10.7.2.25.4.3、5.6.2、5.7.4.5、7.1.2.107.3
升降机的设计应考虑安全使用、安装、拆卸和维护/检查。其安装应利用安全通道，如通过吊笼顶或类似设施。
安装过程中涉及到的所有零部件，如导轨架节，在设计时应考虑其相应于人力操作的重量。当超过许用人力操作重量时，制造商应在使用说明书中推荐相关适用的起重设备。所有可移开的和可拆卸的罩盖应用紧固件紧固。
GB26557—2011
5.2载荷组合及计算
5.2.1通则
升降机结构的设计和制造应能满足所有预定的作业工况所需的强度，包括安装、拆卸以及低温工作环境等。
整机结构和各部件结构的设计应以5.2列出的所有可能的载荷组合为基础，考虑吊笼和载荷处于相对于导轨架及其附墙架最不利位置的载荷组合，且均应考虑吊笼的垂直和水平运动。导轨架和支撑结构物之间的附墙架视为升降机结构的部分。5.2.2载荷和力
升降机结构和零部件的设计计算，应考虑5.2.2.1～5.2.2.15的载荷和力。5.2.2.1不运动件的静载荷
应考虑除吊笼和随吊笼一起运动的设备之外的所有静载荷。5.2.2.2运动件的静载荷
应考不带任何载荷的吊笼和随吊笼一起运动的设备的静载荷。5.2.2.3升降机支承层站平台和层门时的静载荷如果层站平台和层门由升降机支承，应考虑其静载荷。5.2.2.4额定载重量
吊笼额定载重量对吊笼和导轨架受力的影响，应按下列情况考虑：P=F/A
式中：
p一吊笼底板单位面积上的额定载重量，单位为千牛每平方米（kN/m2）；F—额定载重量，单位为千牛(kN)；A吊笼底板面积，单位为平方米（m2）。（1）
a）如p/0.8<4.0kN/m，则假定额定载重量分布在减小的面积（A,）上，其大小为额定载重量除以4.0kN/m，其长、宽之比与吊笼底板的长、宽之比相同。该面积的形状和位置可视为使导轨和吊笼处于最不利的受力状态。见图1的示例。图中：
A一底板总面积，单位为平方米（m2）A,=F[kN]/4[kN/m]，单位为平方米（m*）图15.2.2.4a)的载荷示例
GB26557-2011
如p/0.8≥4.0kN/m，则假定额定载重量分布在减小的面积（A，）上，其大小为吊笼底板面积b)
的80%，其长、宽之比与吊笼底板的长、宽之比相同。该面积的形状和位置可视为使导轨和吊笼处于最不利的受力状态。见图2的示例。图中：
图25.2.2.4b)的载荷示例
5.2.2.5其他情况的额度载重最
如p<4.0kN/m，则计算时吊笼底板面积（A，A，=A）上的最小均布载荷应取为4.0kN/m。见图3。
图3平均分布的载荷情况
5.2.2.6装载和卸载时产生的力
装载和卸载时产生的力（见图4）应视为垂直方向和水平方向力的同时作用，每个方向的力计算如下：
如额定载重量不大于20kN，则垂直力F.为额定载重量的50%，但不小于2.0kN；如额定载重量大于20kN，则垂直力F，按公式（2)计算：F=4+0.3F
式中：
垂直力，单位为千牛（kN)；
额定载重量，单位为千牛(kN)。水平力F为额定载重量的20%，但不小于0.5kN，不大于2.5kN。（2)
两个力都作用在吊笼入口宽度1/3处的底板平面上，且处于最不利方向和位置。计算导轨架和吊笼的应力时，至少应考虑下列位置的装载和卸载力：吊笼门口；
不是由层站支承的坡道或其他延伸面的前缘。同时，额定载重量的其余部分(F，F,=F一F,)应作用于吊笼底板的中心。同样的力也应用于层站边缘和有关支撑结构的设计。使用说明书中应给出这些力的相关信息。9
