【国家标准】 外墙外保温系统用钢丝网架模塑聚苯乙烯板

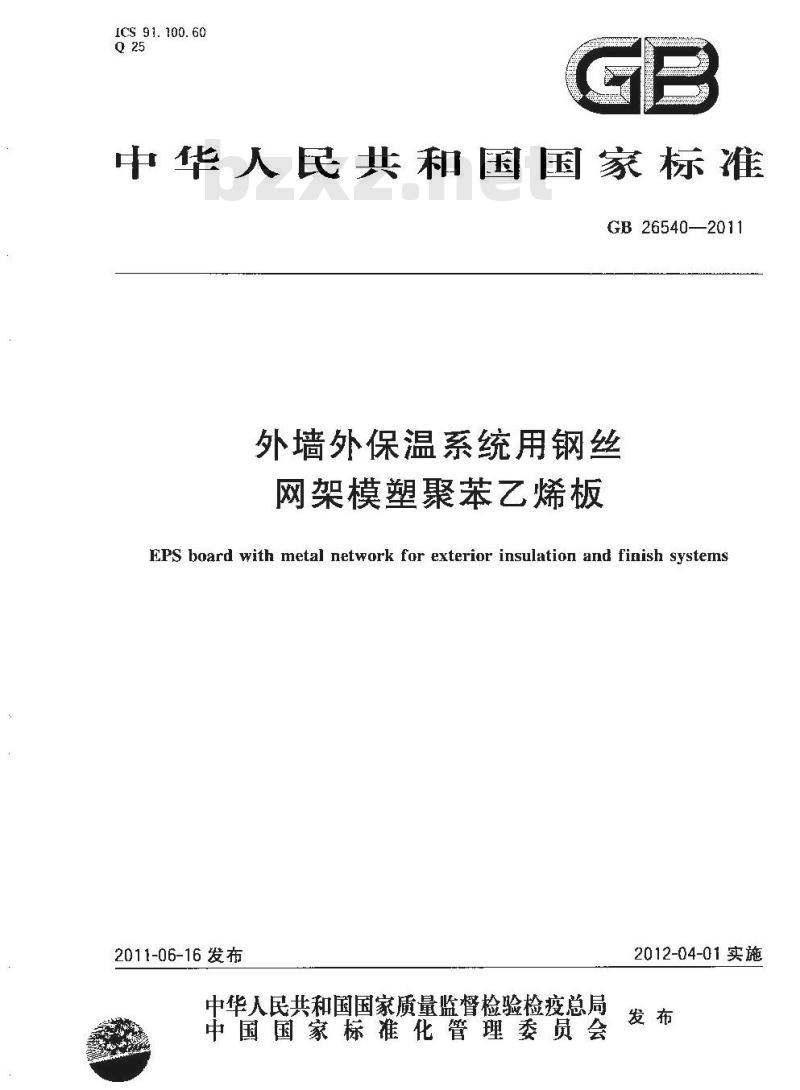

ICS 91.100.60
中华人民共和国国家标准
GB26540—2011
外墙外保温系统用钢丝
网架模塑聚苯乙烯板
EPS board with metal network for exterior insulation and finish systems2011-06-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-04-01实施

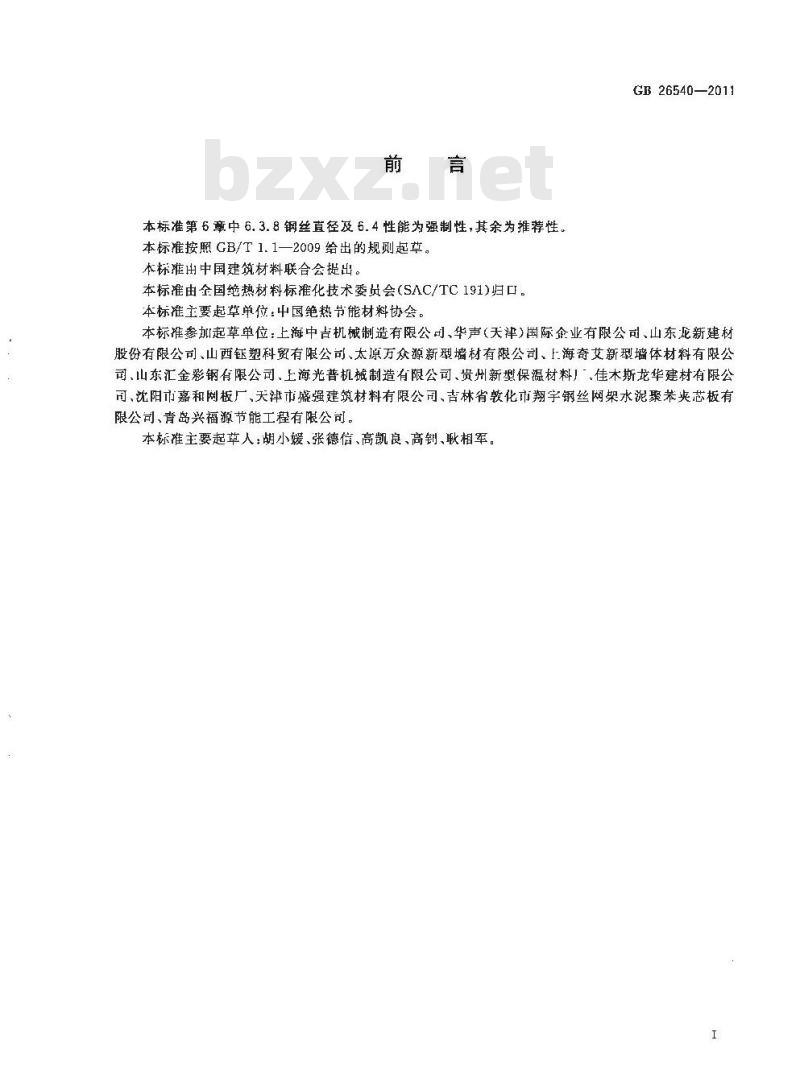

本标准第6章中 6.3.8钢丝直径及 6. 4性能为强制性,其余为推荐性。本标准按照GB/T1.1—2009给出的规则起草。本标雅出中国建筑材料联合会提出。本标准由全国绝热材料标准化技术委员会（SAC/TC191)归口。本标推主要越草单位：中国绝热节能材料协会。GB26540—2011
本标准参加起草单位：上海中吉机械制造有限公司、华声（天津)国际企业有限公司、山东龙新建材股份有限公司、山西钰塑科贸有限公司、太原万众源新型墙材有限公司、上海奇艾新型墙体材料有限公司、山东汇金彩钢有限公司、上海光普机械制造有限公司、贵州新型保温材料」佳木斯龙华建材有限公司、沈阳市嘉和网板厂，天津市盛强建筑材料有限公司、吉林省敦化市翔宇钢丝网架水泥聚苯夹芯板有限公司、青岛兴福源节能工程有限公司。本标雅主要起草人：胡小媛、张德信，高凯食、高钊、耿相军，I

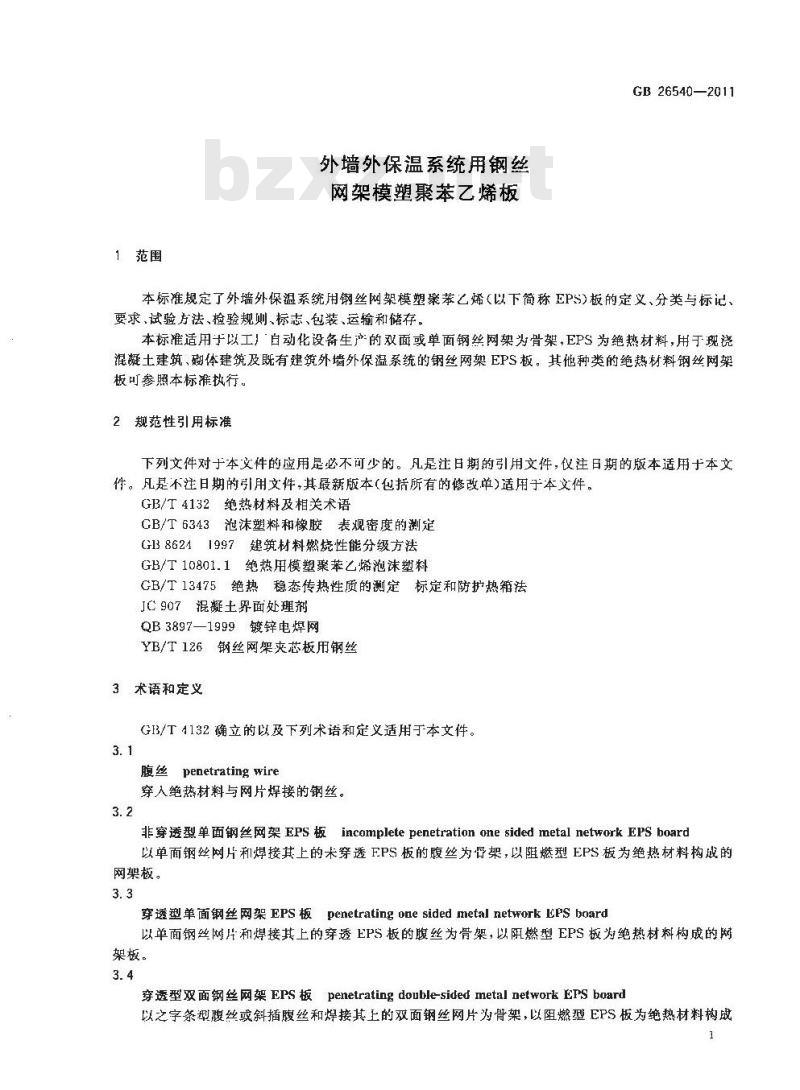

1范围
外墙外保温系统用钢丝
网架模塑聚苯乙烯板
GB26540—2011
本标准规定了外墙外保温系统用钢丝网架模塑案苯乙烯（以下简称EPS)板的定义、分类与标记、要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于以工」自动化设备生产的双面或单面钢丝网架为骨架，EPS为绝热材料，用于现浇混凝土建筑、体建筑及既有建筑外墙外保温系统的钢丝网架EPS板。其他种类的绝热材料钢丝网架板可参照本标准执行。
2规范性引用标准
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T4132绝热材料及相关术语
GB/T6343泡沫塑料和橡胶表观密度的测定G1386241997建筑材料燃烧性能分级方法GB/T10801.1绝热用模塑聚苯乙烯泡沫塑料GB/T13475绝热稳态传热性质的测定标定和防护热箱法JC907混凝土界面处理剂
QB3897—1999镀锌电焊网
YB/T126钢丝网架夹芯板用钢丝
3术语和定义
GI3/T 1132 确立的以及下列术语和定义适用于本文件。3.1
腹丝penetratingwire
穿入绝热材料与网片焊接的钢丝。3.2
incomplete penetration one sided metal network EPS board非穿透型单面钢丝网架EPS板
以单面钢丝网片和焊接其上的未穿透FPS板的腹丝为骨架，以阻燃型EPS板为绝热材料构成的网架板。
穿透型单面钢丝网架EPS板penetratingonesidedmetalnetworkEPSboard以单面钢丝网片和焊接其上的穿透EPS板的腹丝为骨架，以阻燃型EPS板为绝热材料构成的网架板。
穿透型双面钢丝网架EPS 板penetrating double-sided metal network EPS board以之字条型腹丝或斜插腹丝和焊接其上的双面钢丝网片为骨架，以阻燃型EPS板为绝热材料构成1

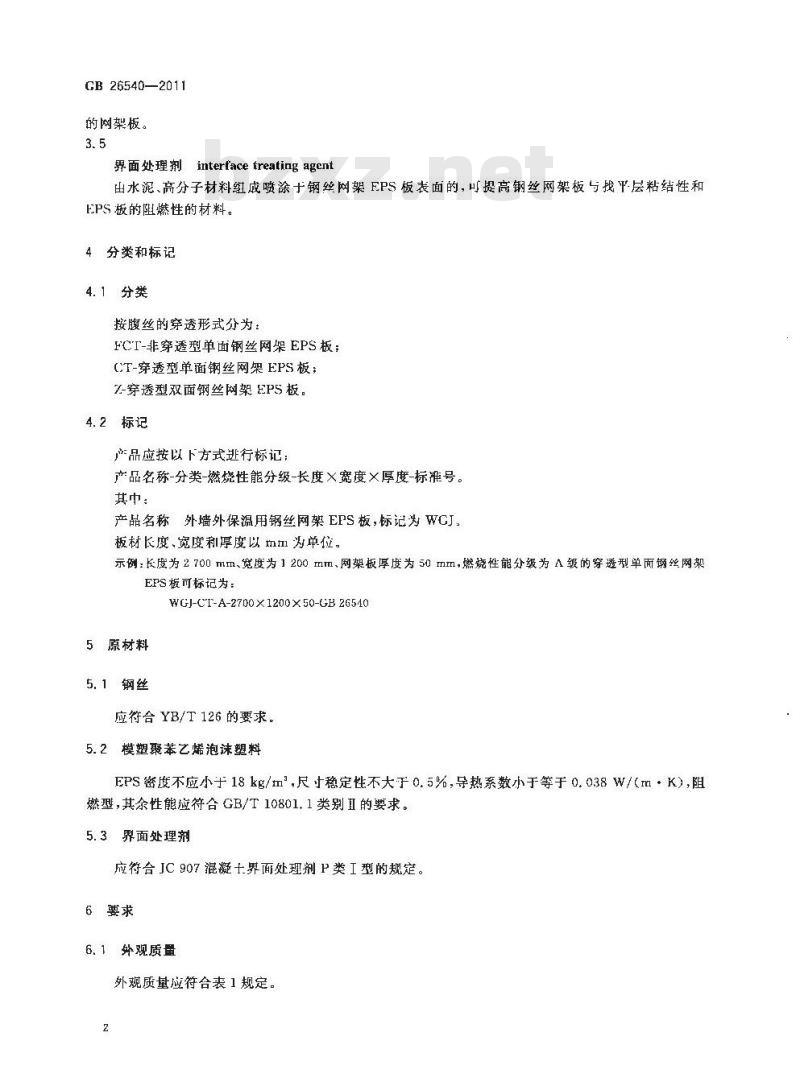

GB 26540—2011
的网架板。
界面处理剂 interface treating agent出水泥、高分子材料纽成喷涂十钢丝网架FPS 板表面的，可提高钢丝网架板与找层粘结性和EPS板的阻燃性的材料。
4分类和标记
4.1分类
按腹丝的穿透形式分为：
FCI-非穿透型单面钢丝网架EPS板；CT-穿透型单面钢丝网架EPS板；7-穿透型双面钢丝网架EPS板。
4.2标记
产品应按以下方式进行标记：
产品名称-分类-燃烧性能分级-长度×宽度×厚度-标准号。其中：
产品名称外墙外保温用钢丝网架EFS板，标记为WCJ板材长度,宽度利厚度以mm 为单位。示例:长度为 2 700 mm、宽度为 1 200 mm、网架板厚度为 50 mm,燃烧性能分级为 A 级的穿透型单面锅丝网架EFS板可标记为：
WGJ-CT-A-2700X1200X50-GB265405原材料
5.1钢丝
应符合YB/T126的要求。
5.2模塑聚苯乙烯泡沫塑料
EPS密度不应小于18kg/m,尺寸稳定性不大于0.5%,导热系数小于等于0.038W/m·K）,阻燃型,其余性能应符合GB/T 10801.1类别Ⅱ的要求。5.3界面处理剂
应符合 JC 907 混凝士界面处理剂 P 类 I 型的规定。6要求
6. 1外观质量
外观质量应符合表1规定。
EPS板

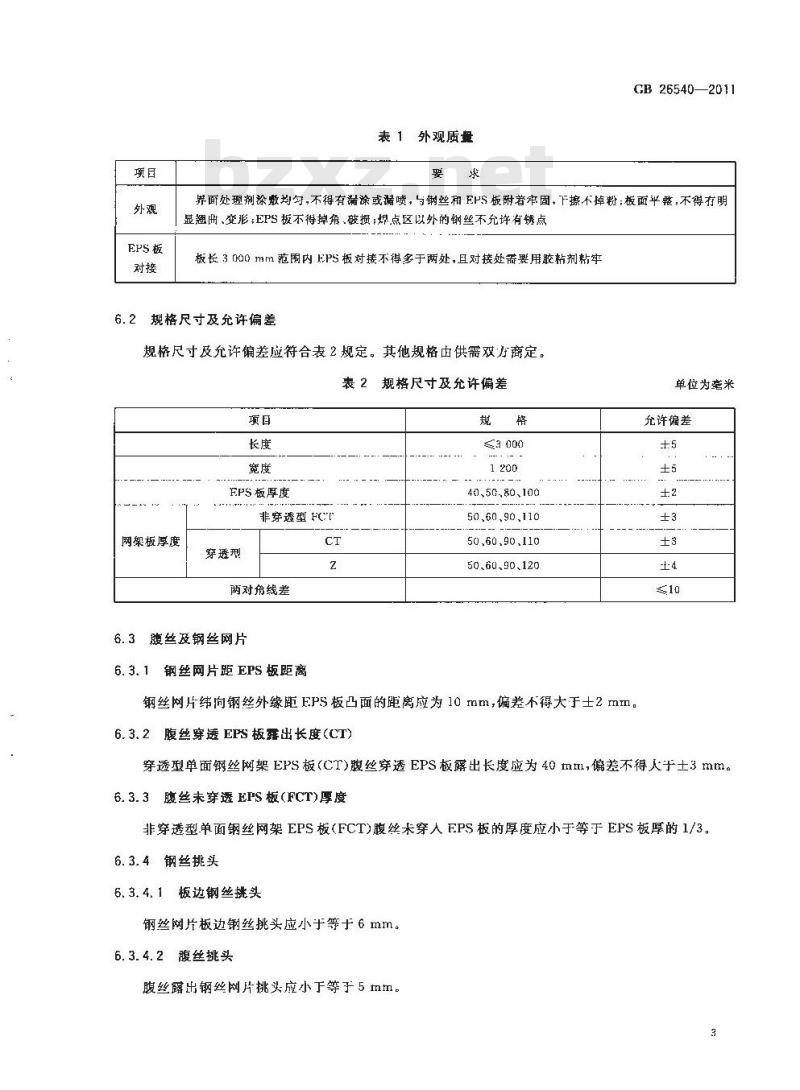

表1外观质量
CB 26540—2011
界面处理剂涤数均匀,不得有漏涂或漏喷，与钢丝和 EPS 板附着牢固，下擦不掉粉;板面平,不得有明显翘曲、变形；EPS板不得掉角、敲损；焊点区以外的钢丝不允许有锈点板长 3 000 mm范围内 EPS板对接不得多于两处,且对接处需要用胶粘剂黏规格尺寸及允许偏差
规格尺寸及允许偏差应符合表2规定。其他规格由供需双方商定。表2规格尺寸及允许偏差
FPS板厚度
非穿透型FCT
网架板厚度
穿透型
两对角线差
腹丝及钢丝网片
钢丝网片距EPS板距离
40,50,80,100
50,60.90,110
50,60,90,110
50.60,90.120
钢丝网片纬向钢丝外缘距EPS板凸面的距离应为10mm，偏差不得大于士2mm。腹丝穿透EPS板露出长度(CT)
单位为毫米
充许偏差
穿透型单面钢丝网架 EPS板(CT)腹丝穿透 EPS板露出长度应为 40 ml,偏差不得人于土3 mm。6.3.3腹丝末穿透EPS板(FCT)厚度非穿透型单面钢丝网架 EPS 板(FCT)腹丝未穿人 EPS板的厚度应小于等于 EPS板厚的 1/3。6.3.4钢丝挑头
6.3.4.1板边钢丝挑头
钢丝网片板边钢丝挑头应小于等于6 mm。6.3.4.2腹丝挑头
腹丝露出钢丝网片挑头应小于等于5 mm。3
GB 26540—2011
6.3.5同方向腹丝中心距
同方间两相邻腹丝的中心距应为 100 m，偏差不得人于工5 mtm6.3.6同方向腹丝不平行度
同方向相邻胶丝不平行度应小于等于3度。电焊钢丝网孔尺寸
电焊钢丝网网孔尺 寸应为 50 mm × 50 mm,经向偏差不得大于士2. 5 mm,纬间偏差不得大于±1.0mm。
6.3.8钢丝直径
6.3.8.1网片钢丝直径
网片钢丝直径应为2.0mm，偏差不得大于士0.05mm。6.3.8.2腹丝钢丝直径
腹丝钢丝直径应为2.0mm，偏差不得人于±0.05mm。6.4性能
6. 4.1热阻
热阻应符合表3规定。
表3热阻
6.4.2焊点抗拉力
应大于等于330N
网架板厚度/mm
热阻/m2K/W
不小于
6.4.3网片焊点漏焊率
应不大于0.8%。
6.4.4腹丝与网片漏焊率
应不大于3%，且板周边200 rntm内应无漏焊、脱焊。6. 4. 5EPS 板密度
应大于等于 18 kg/m2。
6.5燃烧性能
燃烧性能按照GB8624一1997分级，应符合标记中企业的明示指标，7试验方法
7. 1外观质量
在光线明亮处目测检验，记录观察到的缺陷。7.2规格尺寸和允许偏差
7.2,1规格
7.2. 1. 1
7. 2. 1. 1. 1
钢卷尺 精度 1 mm;
7. 2. 1. 1. 2
7. 2. 1. 1. 3
钢直尺 精度 0. 5 mm;
游标卡尺精度0.05mm；
7.2. 1. 1. 4
外卡钳精度0.02mm；
5于分尺精度0.01mm;
7. 2. 1. 1. 5
7. 2. 1. 1. 6
7. 2. 1. 2
游标方能角度尺读数值5。
在放置至少24h的产品中抽取试件。7. 2. 1. 3 长度、宽度
GB 26540—2011
将试件放置在至少有三个相等间距，具有硬质平滑表面的支撑物上。按图1所示用钢卷尺和直尺测量其长度、宽度。取 3个测量值的算术平均值为测定结果，修约至1 mm。5
GB 26540—2011
7.2.1.4厚度
7.2.1.4.1网架板厚度
图 1长度(L)、宽度(B)、厚度测量位置单位为毫米
按图1所示，在a、b、、、e、点，用钢直尺和外卡钳配含或用游标卡尺按图2所示测量网架板厚度hi。取6个测量值的算术平均值为测定结果，修约至1mm。7. 2. 1. 4. 2EPS 板厚度
按图1所示，在a、6、c、d、e、f点，用钢直尺和外卡钳配合或用游标卡尺按图2所示测量EPS板厚度h2。取6个测量值的算术平均值为测定结果，修约至1mm。说明：
网架板厚度；
EPS板厚度：
钢丝外缘至EPS板凸面的距离。
图2钢丝网架EPS板h1hz,h，测量示意图7.2.2对角线差
用钢卷尺测量两条对角线长度，取其差值为测定结果，修约至1mml。7.2.3钢丝网片距EPS板面距离wwW.bzxz.Net
按图2所示，在试件上任意取三处，用钢直尺测量钢丝网片钢丝外缴至EPS板凸面的距离h：，取3个测量值的算术平均值为测定结果,修约至0.5mm。6
7.2.4腹丝穿透 EPS板露出长度
GB 26540-2011
在试件上,任意取三处,用钢直尺测量腹丝穿透EPS板露出长度，取 3个测量值的算术平均值为测定结果，修约至0.5mm。
7.2.5腹丝未穿透 EPS 板厚度
在试件上任意瑕三处，暴露出钢丝插入部位，用钢直尺测量腹丝未穿透EPS板的厚度，取3个测量值的算术乎均值为定结果，修约至1 mm。7.2.6板边钢丝挑头
在试件上任意取二处，用钢直尺测最挑头长度，取3个测量值的算术平均值为测定结果，修约至0.5mm.
7.2.7腹丝挑头
在试件上任意取三处，用钢直尺测量挑头长度，取3个测量值的算术平均值为测定结果，修约至0.5mm。
7.2.8同方向腹丝中间距
在试件上任意取三处，用钢直尺测量同方问相邻腹丝中心距，测量点为相邻钢丝的中心位置，取3个测量值的算术平均值为测定结果，修约至1In。7.2.9同方向腹丝不苹行度
按图2所示，在试件上任意取三组，同方间两根为一组，用游标万能角度尺分别测量同方向两根相邻腹丝插入角度a1、，得出两个测量值差，取3个测量值差的算术平均值为测定结果，修约全0.5°7.2.10电焊钢丝网网孔尺寸
按 QB/T 3897中5.1. 6进行。
7.2.11钢丝直径
在试件1按网片钢丝和腹丝钢丝各任意取二处，用千分尺測量钢丝直径，取其平均值为测定结果，修约至 0.01 mm
7.3热阻
沿板材长度方间截取1块原厚度的试件，将试件[-钢丝网尽量压至与板面紧密接触，然后在有网的一面抹约10mm厚的水泥砂浆（普通硅酸盐水泥与砂的重量比为1：2.5)，样品的另一面将斜插丝头剪至5mm以下，再抹约10mm厚向样的水泥砂浆（两面砂浆总厚为20mm），待成型后，放入养护索至规定的龄期，取出测量其热值，按GB/T13475进行。7.4焊点抗拉力
按QB/T3897的5.5进行。
7.5网片焊点漏焊率
用于抓或拉动钢丝网使之变形，力度以能使钢丝网恢复原形为限，在抓或拉中开脱的焊点为脱焊或GB 26540—2011
虚焊，诈数统计。
7.6腹丝与网片钢丝焊点漏焊率
用手抓或拉动钢丝网使之变形，力度以能使钢丝网恢复原形为限，在抓或拉中开脱的焊点为脱焊或虚焊,计数统计。
7.7EPS板密度
在试件距板边100mm的部位切取100mm×100mm×原板厚的样块三件，拨出样块中腹丝，按GB/T63413标准检测。
7.8燃烧性能
按（138624.-1997的规定截取试样，将试件的六个面分别用10mm～15mm厚的水泥砂浆覆盖，达到养护期后，按照GB8621-1997进行试验。8检验规则
8.1检验分类
分出厂检验和型式检验。
8.2出厂检验
出厂检验项目为：外观质量、规格尺。8.3型式检验
型式检验项目包括技术要求中的全部项目，有下列情况之一时，应进行型式检验：a）新产品投产、定型鉴定时：
b）正常生产时每年进行-次，燃烧性能试验每两年进行：-次；c）原材料，工艺等发生重大变动时；d）停产半年以1,恢复生产时；
c）出厂检验结果与上次型式检验结果有重大差异时：国家质量监督部门要求进行时。f)
型式检验应对第6章全部要求进行检验。8.4组批与抽样
8.4.1组批
以同一原材料、同一生产工艺、同--规格、稳定连续生产的产品为一个检验批。8.4.2抽样
8.4.2.1外观质量、规格与尺寸偏差按表4抽样。8
91-150
151-~280
281~500
501~1 200
12013200
3 201~10 000
表 4外观、规格与尺寸偏差抽样方案样本人小
第一次
试件应从生产后放置24 h后的检验批量中随机抽取8.4.2.2性能从外观、规格与尺寸偏差检验合格的试件中分别抽取。8.5判定规则
8.5.外观、规格与尺寸偏差
外观、规格与尺寸偏差按表5判定。表5抽样检验的判定原则
91~150
151~280
281500
50]--1 200
1 201 -3 200
3 201--10 000
合格判定数
GB 26540—2011
第二次
不合格判定数
若检验结果外观质量、规格与尺寸偏差均符合6.1、6.2规定，则判定该试件合格；若有一项不符合标准，则判定该试件不合格。
若一·个检验批的样本中，不合格试件数不超过Ac1，则判该批产品外观与尺寸偏差合格，如不合格试件数等于大于Re1，则判该批产品外观与尺寸偏差不合格。若样木中不合格试件数大于Aci，小于Re1，则抽取第一样本再检验。若检验结果累计不合格试件数小于、等于Ac2、则判该批产品外观与尺寸偏差合格；若等于大于Rez，则判该批产品外观与尺寸偏差不含格。
GB 26540—2011
2钢丝直径
试验结果符合6.3.8的规定，则判该批产品钢丝直径合格，否则为不合格。8.5.3性能
试验结果均符合6.4的规定，则判该批产品性能介格，否则为不合格。8.5.4总判定
若要求的试验结果均符合第6章的规定，则判该批产品合格。9标志、包装、储存与运输
9.1标志
应包括以下内容：
a）产品名称、滴标；
生产企业名称、地址、邮编、电话：b
生产口期或编号、合格证；
产品标记；
钢丝直径、芯材密度
“注意防潮”、“防火”指示标记。2包装
可以裸装，也可将2块～15块捆扎成一件。9.3运输
在装卸、起吊和运输过程中，应轻起轻放，严禁抛掷、碰撞和重压；吊装时应预防板边损坏。9.4
9.4.1储存时应按规格型号分类码垛平放，高度不宜超过1.5m。9.4.2远离热源、火源。
9.4.3不宜长期露天暴晒和雨淋，宜在干燥通风的环境内储存。10
