【国家标准】 防静电陶瓷砖

ICS 91. 100. 25
中华人民共和国国家标准
GB 26539—2011
防静电陶瓷砖
Antistatic ceramic tiles
2011-06-16 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2012-04-01实施
本标准中的4.2和4.3为强制性的，其余为推荐性的。本标准按GB/T1.1—2009给出的规则起草。GB26539—2011
本标准参考1EC600931980&固体绝缘材料体积电阻率和表面电阻率试验方法》进行编制。本标准由中国建筑材料联合会提出。本标准由全国建筑卫生陶瓷标准化技术委员会（SAC/TC249)归口。本标准负责起草单位：威阳陶瓷研究设计院、淄博统關瓷有限公司、山东瓦伦蒂诺陶瓷有限公司。本标准参加起草单位：信息产业部防静电产品质量监督检验中心、佛山钻石瓷砖有限公司、国家建筑卫生陶瓷质量监督检验中心。本标主要起草人：刘幼红、商蓓、袁国梁、孙延林、袁辉利、王锡波、江显异。1
1范围
防静电陶瓷砖
GB 26539—2011
本标推规定了防静电陶瓷砖的术语和定义、技术要求、试验方法、检验规则，标志和说明、包装、运输及贮存。
本标准适用于具有防静电性能的陶瓷砖。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T3810.7陶瓷砖试验方法第7部分：有釉砖表面耐磨性的测定GB/T4100陶瓷砖
GB6566建筑材料放射性核素限量GB/9195建筑卫生陶瓷分类及术语GB/T15463静电安全名词术话
GB/T 26542
2离瓷砖防滑性试验方法
3术语和定义
GB/T 9195和GB/T15463中确立的以及下列术语和定义适用于本文件。3.1
防静电陶瓷砖antistatic ceramic tile在生产过程中加人特殊材料，使产品具有永久防静电性能的陶瓷砖。3.2
Iresistance If two point
点对点电阻
在一给定通电时间内，施加在材料表面两点间的直流电压与通过这两点间直流电流之比3.3
表面电阻 surface resistance在给定的通电时间之后，施加于材料表面上的标电极之间的直流电压对于电极之间的电流的比值，在电极上可能的极化现象忽略不计。以为单位表示。3.4
体积电阻yolume resistance
在给定的通电时间之后，施加于与一块材料的相对两个面上相接触的两个引入电极之间的直流电压对于该两个电极之间的电流的比值，在电极1可能的极化现象忽略不计。以为单位表示。4技术要求
4.1瓷砖通用要求
产品应符合GB/T4100的规定。
GB 26539—2011
4.2防静电性能
4.2.1点对点电5×10°2~1×100。4.2.2表面电阻：5×10*0~1×10Q。4.2.3体积电阳：5×104Q~1×10°。4. 3耐用性
按5.3规定进行试验，试验后防静电性能应满足4.2.2和4.2.3中的要求。4.4地砖防滑性
地面用产品极限倾斜角的平均值不低于12°。4.5放射性核素限量
应符合 GB 6566 中 A类产品要求。5试验方法
陶瓷砖通用要求
陶瓷砖通用要求按照GB/T4100规定的方法进行。5.2防静电性能
5.2. 1测试条件
5.2.1.1绝缘测试台面
表面电阻和体积电阻均大于1×1013Q且至少大于样品尺寸10cm的平整台面。5.2.1.2测试环境条件
温度:20 ℃～25℃。相对度不大于40% RH。5.2.1.3测试仪器
量程满足1×104α～1×101°Q，精度为士5%的绝缘电阻测试仪，或符合试验要求的同类仪器。5.2.2点对点电阻测试方法
5.2.2.1测试电极
电极材质为不锈钢或铜；柱电极直径63mm士3tmtn；电极接触端材料为导电橡胶，其硬度为（60士10）（邵氏A级），厚度6mm士1mm，体积电阻小于500Q；电极单重2.25kg~2.5kg5,.2.2.2试样
使用5块整砖作为测试用试样。
注：不适用于对角线小于100mm的产品，5.2.2.3测试步骤

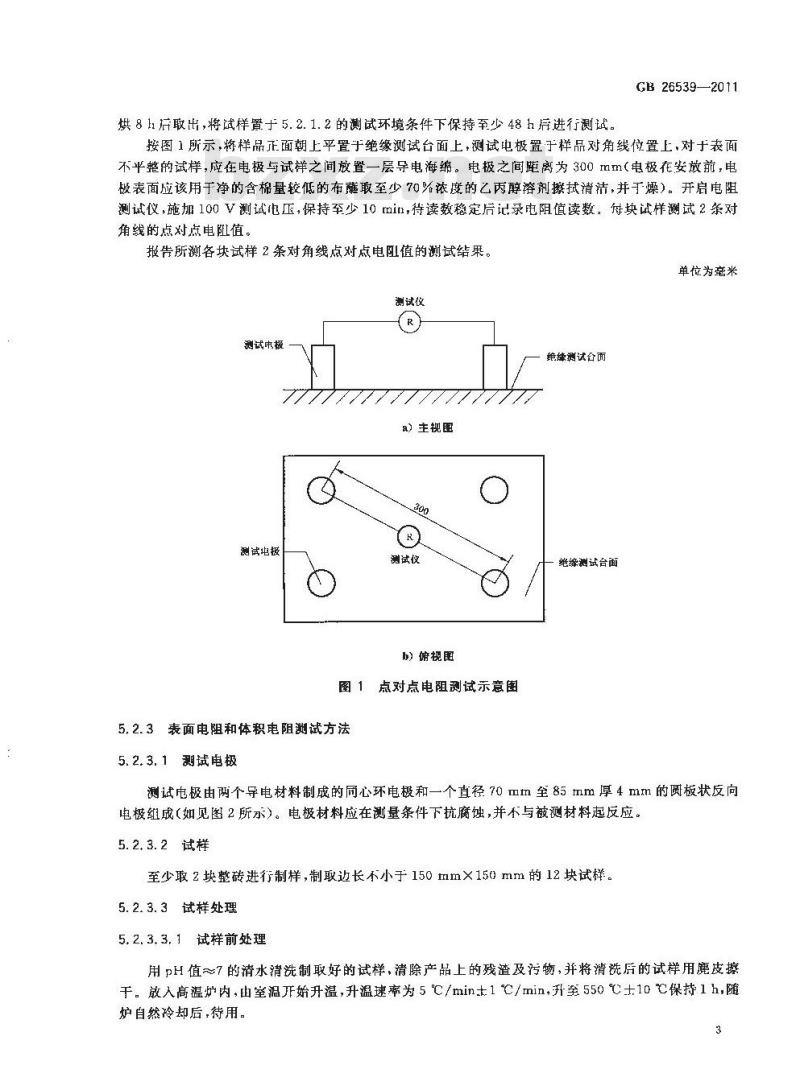

用pH值7的清水洗涤试样，清除产品上的残渣及污物，并将清洗后试样在110℃十5℃烘箱中烘81后取出，将试样置于5.2.1.2的测试环境条件下保持至少48h后进行测试。GB 26539—2011
按图1所示，将样品正面朝上平置于绝缘测试台面上，测试电极置于样品对角线位置上，对于表面不平整的试样,应在电极与试样之间放置一层导电海绵。电极之间距离为 300 mm(电极在安放前,电极表面应该用于净的含棉量较低的布麓取至少70%浓度的乙丙醇溶剂擦拭清洁，并于燥）。开启电阻测试仪，施加100V测试电压，保持至少10mit,待读数稳定后记录电阻值读数，每块试样测试2条对角线的点对点电阻值。
报告所测各块试样2条对角线点对点电阻值的测试结果。单位为旁米
测试仪
测试电极
7777777777777777777
a）主视图
测试电摄
测试仪
b)俯视图
图1点对点电阻测试示意图
5.2.3表面电阻和体积电阻测试方法5.2.3.1测电极
绝练测试台而
绝缘测试台面
测试电极由两个导电材料制成的同心环电极和一个直径70mm至85mm厚4mm的圆板状反向电极组成（如见图2所示）。电极材料应在测量条件下抗腐蚀，并不与被测材料起反应。5.2.3.2试样
至少取2块整砖进行制样，制取近长不小于150mm×150mm的12块试样。5.2.3.3试样处理
5.2.3,3，1试样前处理
用pH值7的清水清洗制取好的试样，清除产品上的残渣及污物，并将消洗后的试样用麂皮擦干。放入高温炉内，由室温开始升温，升温速率为5℃/min士1℃/min，升至550℃士10℃保持1h，随炉自然冷却后,待用。
GB 26539—2011
5.2.3.3.2试样预处理
样品预处理过程如下：
浸泡：将试样按表1规定分别进行浸泡处理。a)
表1表面电阻和体积电阻测试试样预处理方法组号
预处理方法
在浓度为体积分数 0. 03 的 HIC1 液中浸泡 24 h在浓度为 100 g/1. 柠檬酸济液中浸泡 24 h在浓度为 20 mg/l. 的次氣酸钠溶液中浸泡 24 ll在浓度为 100 g/ L 的氯化铵溶获中浸泡 24 h在蒸馏水中浸泡48 h
不浸泡
20 C--25 ℃
试样数基
第1组～第4组试样经上述处理后将试样用清水消洗几次，再放入蒸馏水中浸泡24h。煮沸：将浸泡处理后的第1组～第5组试样和未没泡的第6组试样放入微沸蒸馏水中，保持b）
2 h 后取出,擦干。
烘干：将处理完的试样放入烘箱中，在110℃±5℃下至少烘8h后取出，将试样置于5.2.1.2c
的测试环境条件下保持至少48 h后,进行测试。5.2.3.4测试步骤
电极按图2与仪器连接，将样品正面朝上平置于绝缘测试台面上：如试样表面不平整，应在电极与试样间加置一层导电海绵。将电极组件放在距样品边缘至少10cm处。开启电阻测试仪，施加100V测试电压，保持至少10min，待读数稳定后记录电阻值读数。报告10块试样的表面电阻和体积电阻的测试结果。a）体积电阻
说明：
被保护电极；
保护电极；
不保护电极；
被试样。
b）裹面电阻
图2表面电阻和体积电阻测试示意图5. 3耐用性
5.3.1试样
GB 26539-2011
至少瑕2块整砖进行制样，制取边长为100mm×100的8块试样，按5.2.3.3.1规定的进行处理后。再按照GB/T 3810.7中有釉砖耐磨性测试方法使试样经受1500转数的谢磨试验。5.3.2试验步骤
将经过1500转数耐磨试验的试样用体积分数为10%的盘酸擦清理试验表面，然后立即用流动水冲洗试样,将试样放人烘箱中,在110 ℃士5 ℃ 下烘 8 h后取出。置于 5.2. 1. 2 的测试环境条件下保持至少48h后，按5.2.3.4规定测试表面电阻和体积电阻。以8块试样所测的表面电阻和体积电阻的测量值作为测定结果。5. 4地砖防滑性
按GB/T26542的规定进行。
5.5放射性核素
按 GB 6566 的规定进行。
6检验规则
6.1检验分类
检验分为出厂检验和型式检验。6.2出厂检验
6.2.1检验项目
出厂检验项目包括1.1所涉及到的表面质量、尽寸允许偏差、吸水率等项月。6.2.2抽样方案
对出厂检验项日中的表面质景进行全数检验，对尺寸允许偏差和吸水率进行抽样检验。对同品种同规格的产品，尺寸允许偏差的抽样检验数应不宜低于10%，吸水率的抽样检验至少每8h一次。6.2.3判定规则
经检验所要求项国均合格，则该批产品为合格，有一项或一项以上不合格，则判定该批产品不合格。此内容来自标准下载网
6.3型式检验
6.3.1检验项目
型式检验项目包括第4章技术要求中的全部项目。6.3.2检验条件
有下列条件之一时，应进行型式检验：GB 26539—2011
a）新产品试制、鉴定时；
b）正式生产后，结构、材料、工艺有较大变化，可能影响产品质量时；c）产品停产半年以上，恢复生产时；d）出厂检验结果与上次型式检验结果有较大差异时；c）有合同要求时。
正常情说下，每年至少进行一次。6.3.3组批
以问品种，同规格的产品组批，以300012为一批,不足3000m2仍以一批计。6.3.4抽样方案
由检验批中随机抽取至少12块整砖且面积不少于1.5m。6.3.5判定规则
单项判定规则：点对点电阻、表面电阻、体积电阻和耐用性项月中凡有一块或一-块以上不合格，则判该项目不合格;其他性能按相关标准规定判定。综合判定规则：经检验所有项目均合格，则判定该批产品为合格；凡有一项或一项以上不合格，则判定该批产品不合格。
7标志和说明
7.1标志和标识
7.1.1产品上应有制造商的标志和/或商标，图案应清晰、牢固。7.1,2产品包装上至少应有以下标识；a）企业名称、产地：
b）产品名称、商标；
执行标准；
d）质量标志；
e）砖的种类、吸水率及执行CB/T4100标准的相应附录；D名义尺寸和工作尺寸，模数（M)或非模数；表面特性，如有釉（GL)或无釉（UGL）、色号等；g）
数量、生产日期或生产批号。
7.1.3产品质量合格证
产品出厂时应提供产品质量合格证。至少应包括合格证编号、生产企业名称、产品名称、规格型号、生产日期或生产批号，执行标准号，并有检验部门和检验员签章。7.2安装使用说明
生产商应提供产品使用说明，说明产品所采用施工方法和要求，必要时应说明使用环境要求。6
包装、运输和贮存
产品应按品种、规格、色号分别包装。包装应牢固、捆紧8.2
产品装卸时应轻拿轻放，严禁摔扔，运输过程中应避免碰撞8.3
产品应按品种、规格、色分别整齐堆放。GB26539--2011
GB 26539-2011
打印日期：2012年1月10日F047
中华人民共和国
国家标雅
防静电陶瓷砖
GB 265392011
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 spc. net. cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75
学数15下字
2011年8月第一版 2011年8月第-次印刷*
将号：155066·143316定价16.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
