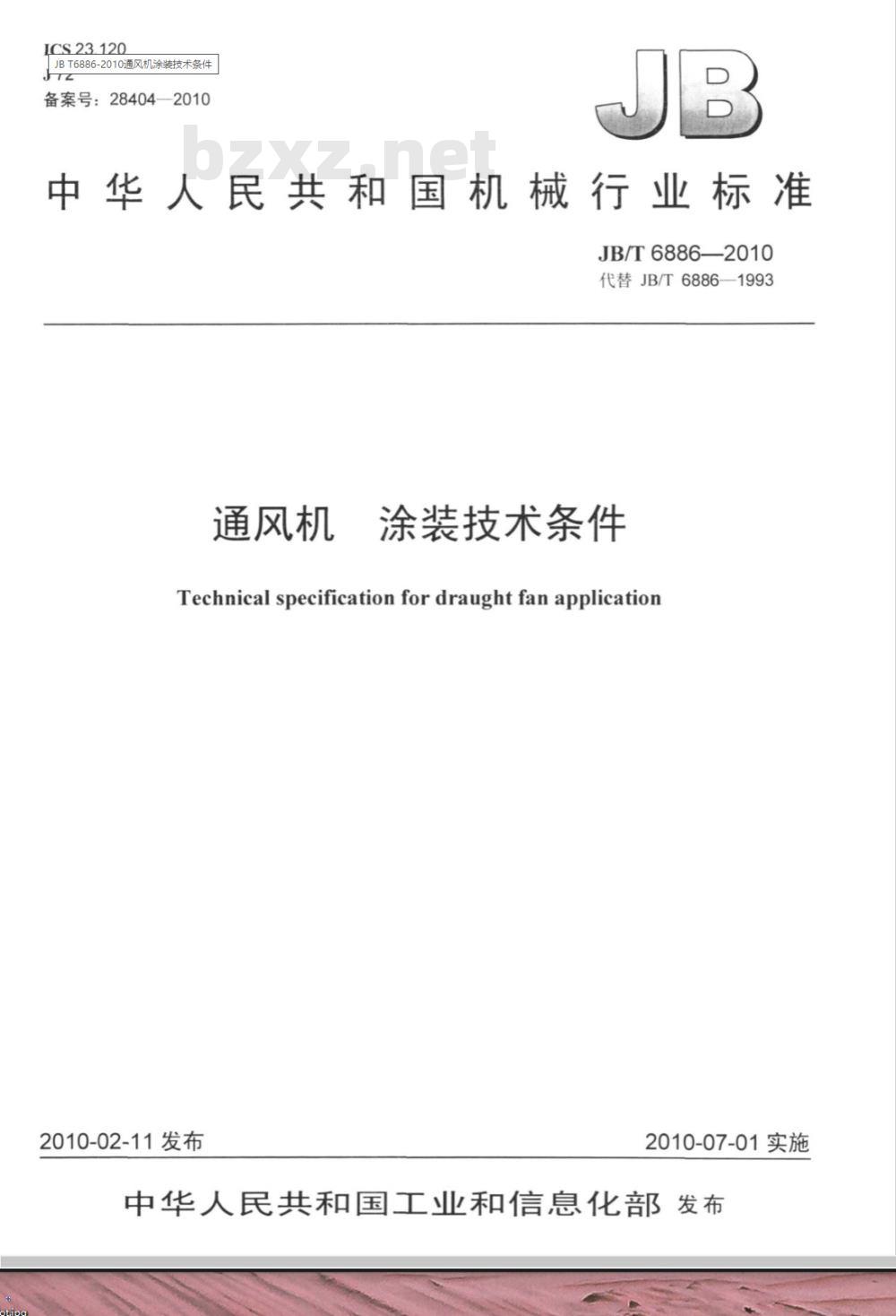

【机械行业标准(JB)】 通风机 涂装技术条件

JCS23.120
JBT6886-2010通风机涂装技术条件备案号：28404—2010
中华人民共和国机械行业标准
JB/T6886—2010
代替JB/T6886—1993
通风机
涂装技术条件
Technical specification fordraught fan application2010-02-11发布
2010-07-01实施

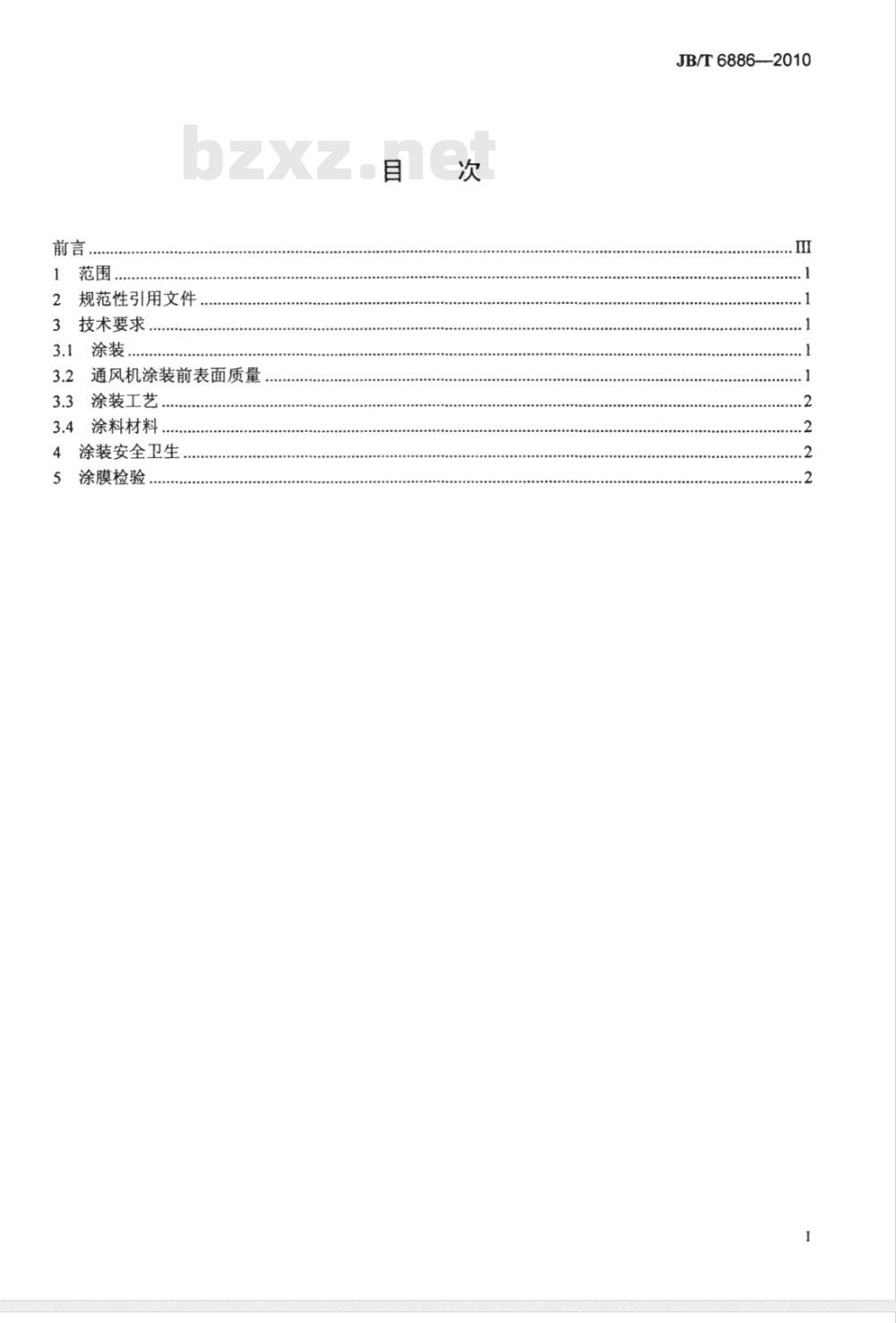

中华人民共和国工业和信息化部发布前言
1范围
规范性引用文件
3技术要求
3.1涂装...
3.2通风机涂装前表面质量
3.3涂装工艺.
3.4涂料材料
4涂装安全卫生
涂膜检验，
JB/T6886-2010

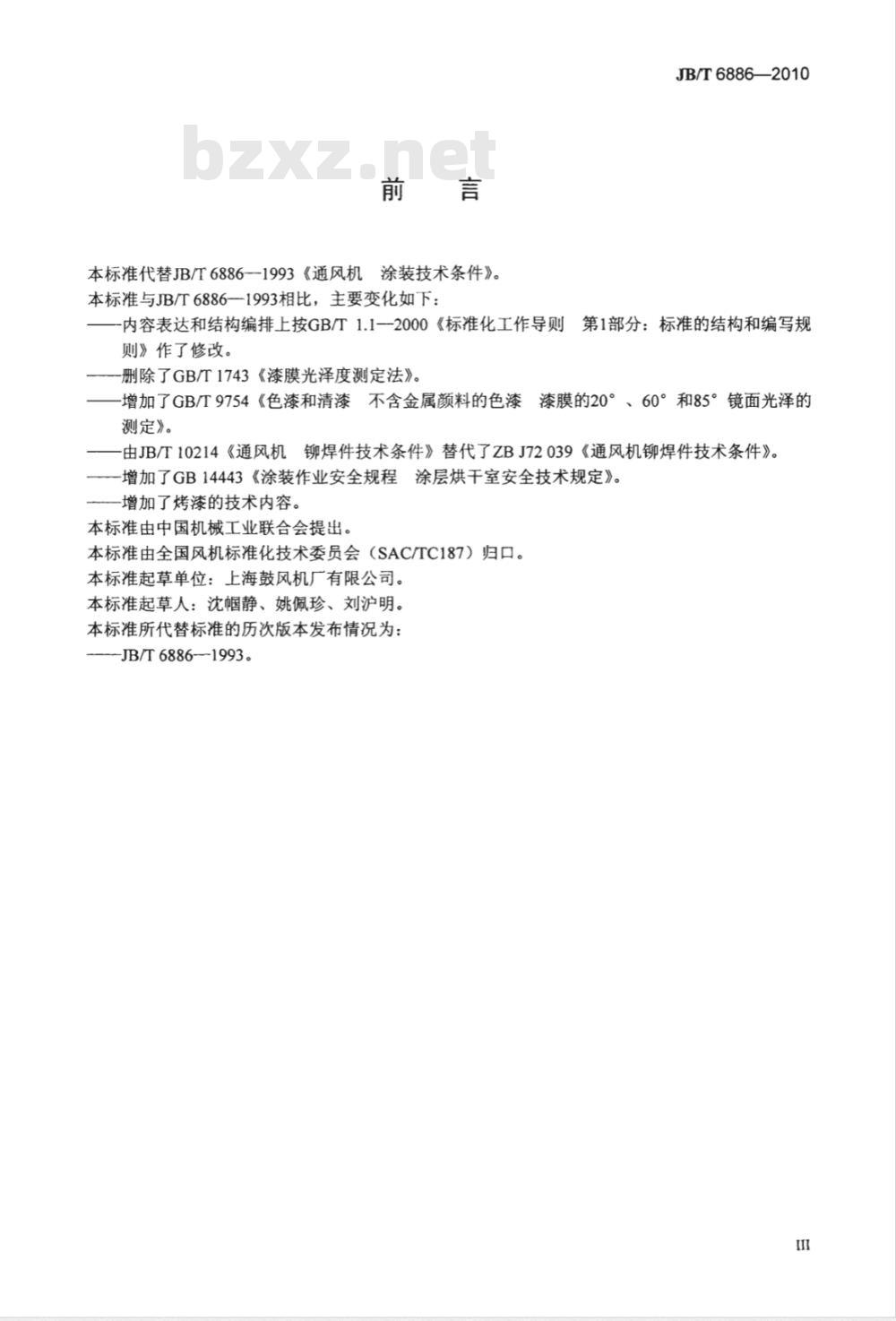

本标准代替JB/T6886一1993《通风机涂装技术条件》。本标准与JB/T6886一1993相比，主要变化如下：JB/T6886—2010
内容表达和结构编排上按GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》作了修改。
删除了GB/T1743《漆膜光泽度测定法》。-增加了GB/T9754《色漆和清漆
不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定》。
由JB/T10214《通风机铆焊件技术条件》替代了ZBJ72039《通风机铆焊件技术条件》。一增加了GB14443《涂装作业安全规程涂层烘干室安全技术规定》。增加了烤漆的技术内容。
本标准由中国机械工业联合会提出。本标准由全国风机标准化技术委员会（SAC/TC187）归口。本标准起草单位：上海鼓风机厂有限公司。本标准起草人：沈帼静、姚佩珍、刘沪明。本标准所代替标准的历次版本发布情况为：-JB/T6886-1993。

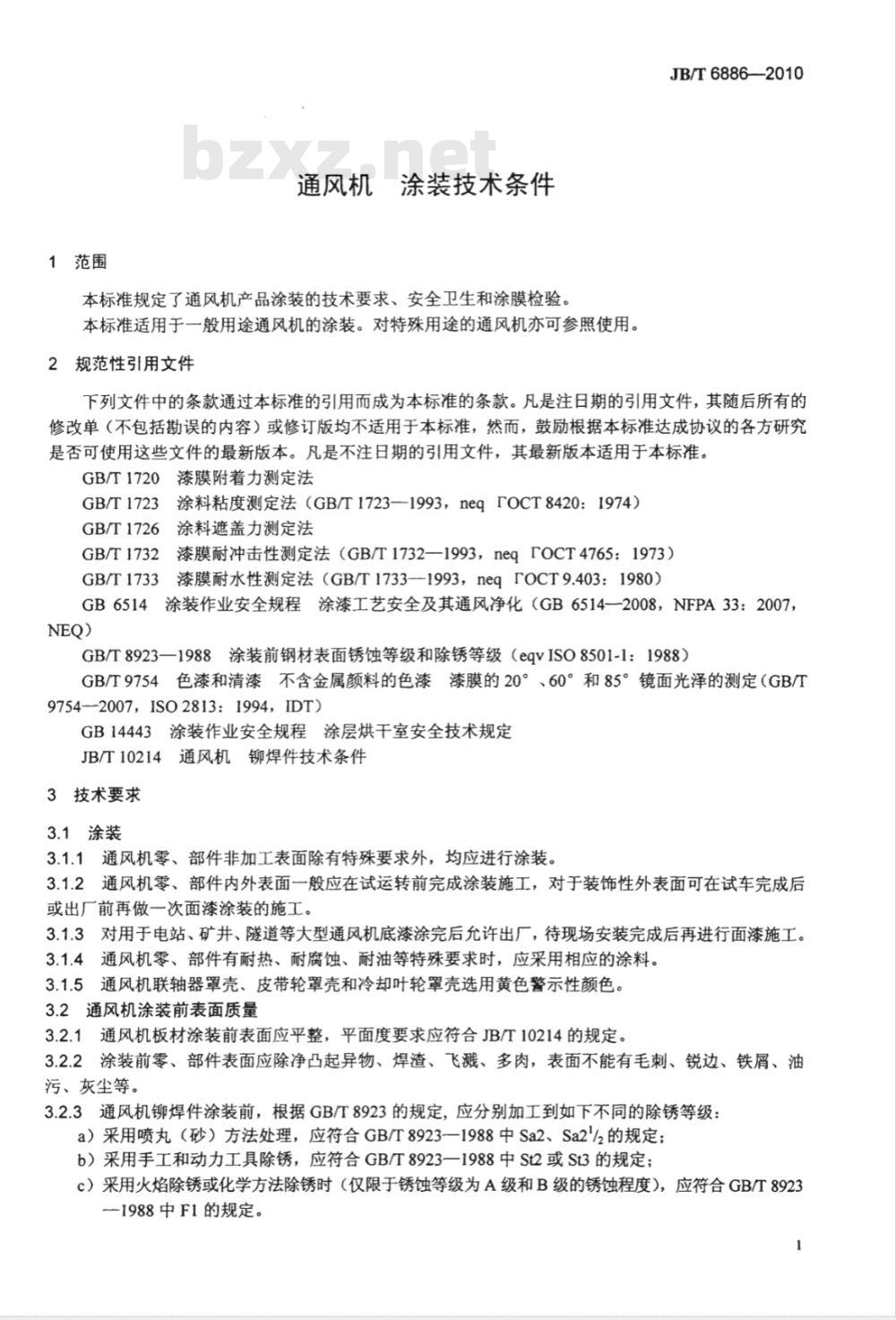

1范围
通风机涂装技术条件
本标准规定了通风机产品涂装的技术要求、安全卫生和涂膜检验。本标准适用于一般用途通风机的涂装。对特殊用途的通风机亦可参照使用。2规范性引用文件
JB/T6886—2010
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准，GB/T1720漆膜附着力测定法
GB/T1723涂料粘度测定法（GB/T1723—1993，neqTOCT8420：1974）GB/T1726
涂料遮盖力测定法
2漆膜耐冲击性测定法（GB/T1732—1993，neqTOCT4765：1973）GB/T1732
漆膜耐水性测定法（GB/T1733—1993，neqTOCT9.403：1980）GB/T1733
GB6514涂装作业安全规程涂漆工艺安全及其通风净化（GB65142008，NFPA33：2007NEQ
GB/T8923—1988涂装前钢材表面锈蚀等级和除锈等级（eqvISO8501-1：1988）GB/T9754色漆和清漆不含金属颜料的色漆漆膜的20°、60°和85°镜面光泽的测定（GB/T9754--2007，ISO2813：1994，IDT)GB14443涂装作业安全规程涂层烘干室安全技术规定JB/T10214通风机铆焊件技术条件3技术要求
3.1涂装
3.1.1通风机零、部件非加工表面除有特殊要求外，均应进行涂装。3.1.2通风机零、部件内外表面一般应在试运转前完成涂装施工，对于装饰性外表面可在试车完成后或出厂前再做一次面漆涂装的施工。3.1.3对用于电站、矿井、隧道等大型通风机底漆涂完后允许出厂，待现场安装完成后再进行面漆施工。3.1.4通风机零、部件有耐热、耐腐蚀、耐油等特殊要求时，应采用相应的涂料。5通风机联轴器罩壳、皮带轮罩壳和冷却叶轮罩壳选用黄色警示性颜色。3.1.5
3.2通风机涂装前表面质量
3.2.1通风机板材涂装前表面应平整，平面度要求应符合JB/T10214的规定。3.2.2涂装前零、部件表面应除净凸起异物、焊渣、飞溅、多肉，表面不能有毛刺、锐边、铁屑、油污、灰尘等。
3.2.3通风机铆焊件涂装前，根据GB/T8923的规定，应分别加工到如下不同的除锈等级a）采用喷丸（砂）方法处理，应符合GB/T8923一1988中Sa2、Sa2/2的规定b）采用手工和动力工具除锈，应符合GB/T8923一1988中St2或St3的规定；c）采用火焰除锈或化学方法除锈时（仅限于锈蚀等级为A级和B级的锈蚀程度），应符合GB/T89231988中F1的规定。
JB/T6886—2010

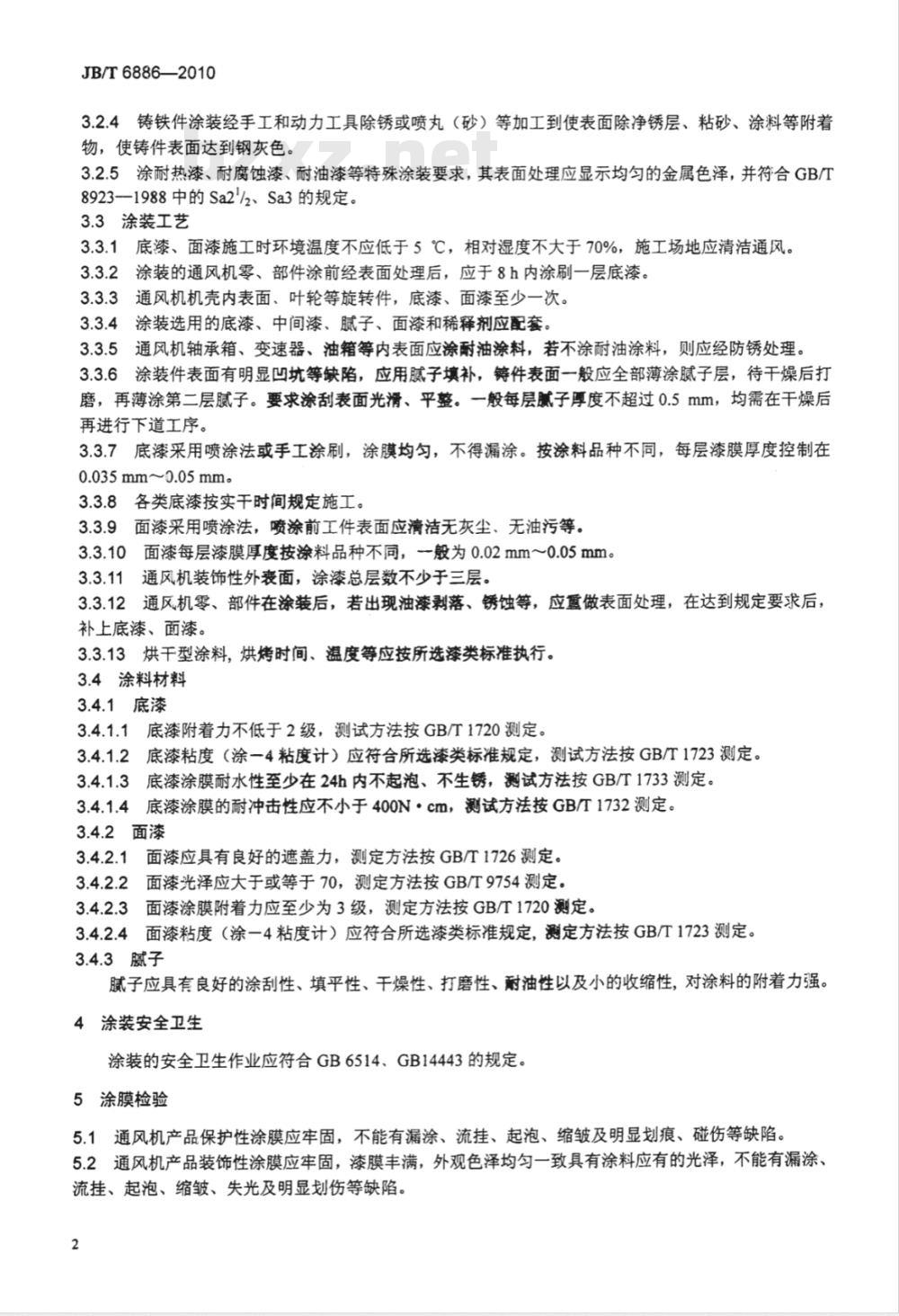

3.2.4铸铁件涂装经手工和动力工具除锈或喷丸（砂）等加工到使表面除净锈层、粘砂、涂料等附着物，使铸件表面达到钢灰色。
3.2.5涂耐热漆、耐腐蚀漆、耐油漆等特殊涂装要求，其表面处理应显示均匀的金属色泽，并符合GB/T8923-1988中的Sa22、Sa3的规定。3.3涂装工艺下载标准就来标准下载网
3.3.1底漆、面漆施工时环境温度不应低于5℃，相对湿度不大于70%，施工场地应清洁通风。3.3.2涂装的通风机零、部件涂前经表面处理后，应于8h内涂刷一层底漆。3.3.3通风机机壳内表面、叶轮等旋转件，底漆、面漆至少一次。3.3.4涂装选用的底漆、中间漆、腻子、面漆和稀释剂应配套。3.3.5通风机轴承箱、变速器、油箱等内表面应涂耐油涂料，若不涂耐油涂料，则应经防锈处理。3.3.6涂装件表面有明显凹坑等缺陷，应用腻子填补，铸件表面一般应全部薄涂腻子层，待干燥后打磨，再薄涂第二层腻子。要求涂刮表面光滑、平整。一般每层腻子厚度不超过0.5mm，均需在干燥后再进行下道工序。
3.3.7底漆采用喷涂法或手工涂刷，涂膜均匀，不得漏涂。按涂料品种不同，每层漆膜厚度控制在0.035mm~0.05mm。
3.3.8各类底漆按实干时间规定施工。3.3.9面漆采用喷涂法，喷涂前工件表面应清洁无灰尘、无油污等。3.3.10面漆每层漆膜厚度按涂料品种不同，一般为0.02mm~0.05mm。3.3.11通风机装饰性外表面，涂漆总层数不少于三层。3.3.12通风机零、部件在涂装后，若出现油漆剥落、锈蚀等，应熏做表面处理，在达到规定要求后，补上底漆、面漆。
3.3.13烘干型涂料，烘烤时间、温度等应按所选漆类标准执行。3.4涂料材料
3.4.1底漆
3.4.1.1底漆附着力不低于2级，测试方法按GB/T1720测定。3.4.1.2底漆粘度（涂一4粘度计）应符合所选漆类标准规定，测试方法按GB/T1723测定。底漆涂膜耐水性至少在24h内不起泡、不生锈，测试方法按GB/T1733测定。3.4.1.3
底漆涂膜的耐冲击性应不小于400N·cm，测试方法按GB/T1732测定。3.4.2面漆
面漆应具有良好的遮盖力，测定方法按GB/T1726测定。3.4.2.2
面漆光泽应大于或等于70，测定方法按GB/T9754测定。面漆涂膜附着力应至少为3级，测定方法按GB/T1720测定。3.4.2.3
3.4.2.4面漆粘度（涂一4粘度计）应符合所选漆类标准规定，测定方法按GB/T1723测定。3.4.3腻子
腻子应具有良好的涂刮性、填平性、干燥性、打磨性、耐油性以及小的收缩性，对涂料的附着力强。4涂装安全卫生
涂装的安全卫生作业应符合GB6514、GB14443的规定。5涂膜检验
5.1通风机产品保护性涂膜应牢固，不能有漏涂、流挂、起泡、缩皱及明显划痕、碰伤等缺陷。5.2通风机产品装饰性涂膜应牢固，漆膜丰满，外观色泽均匀一致具有涂料应有的光泽，不能有漏涂、流挂、起泡、缩皱、失光及明显划伤等缺陷。2
5.3涂膜厚度检验，应符合3.3.3、3.3.7、3.3.10和3.3.11的规定。5.4产品涂刮腻子部位边、角、线条应整齐，美观清晰。5.5产品涂装后，经检验合格，填写“涂装合格”证，包装入库。JB/T6886—2010
