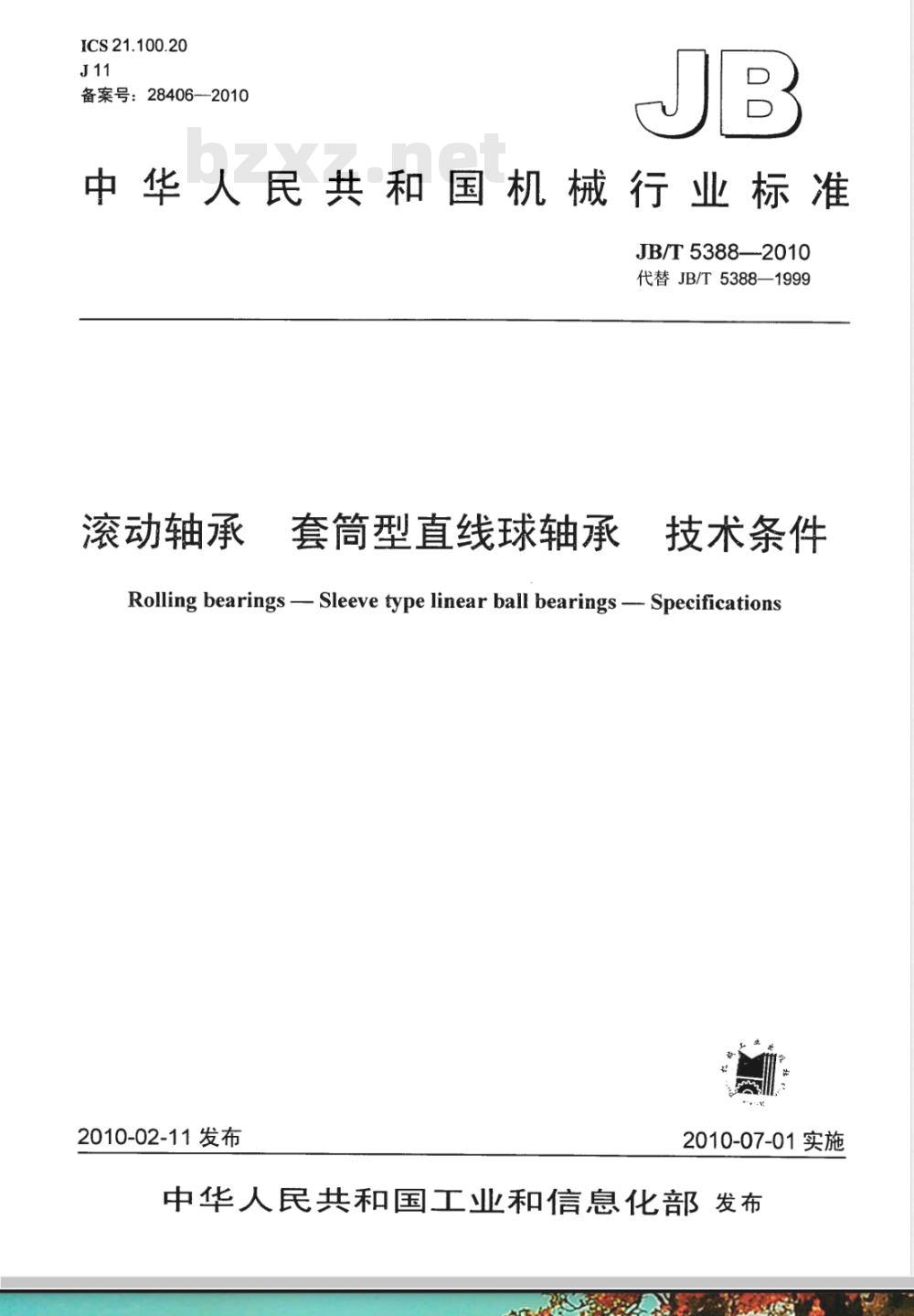

【机械行业标准(JB)】 滚动轴承 套筒型直线球轴承 技术条件

ICS21.100.20
备案号：28406—2010
中华人民共和国机械行业标准
JB/T5388—2010
代替JB/T5388-1999
滚动轴承
套简型直线球轴承
技术条件
Rolling bearings -- Sleeve type linear ball bearings -- Specifications2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言，

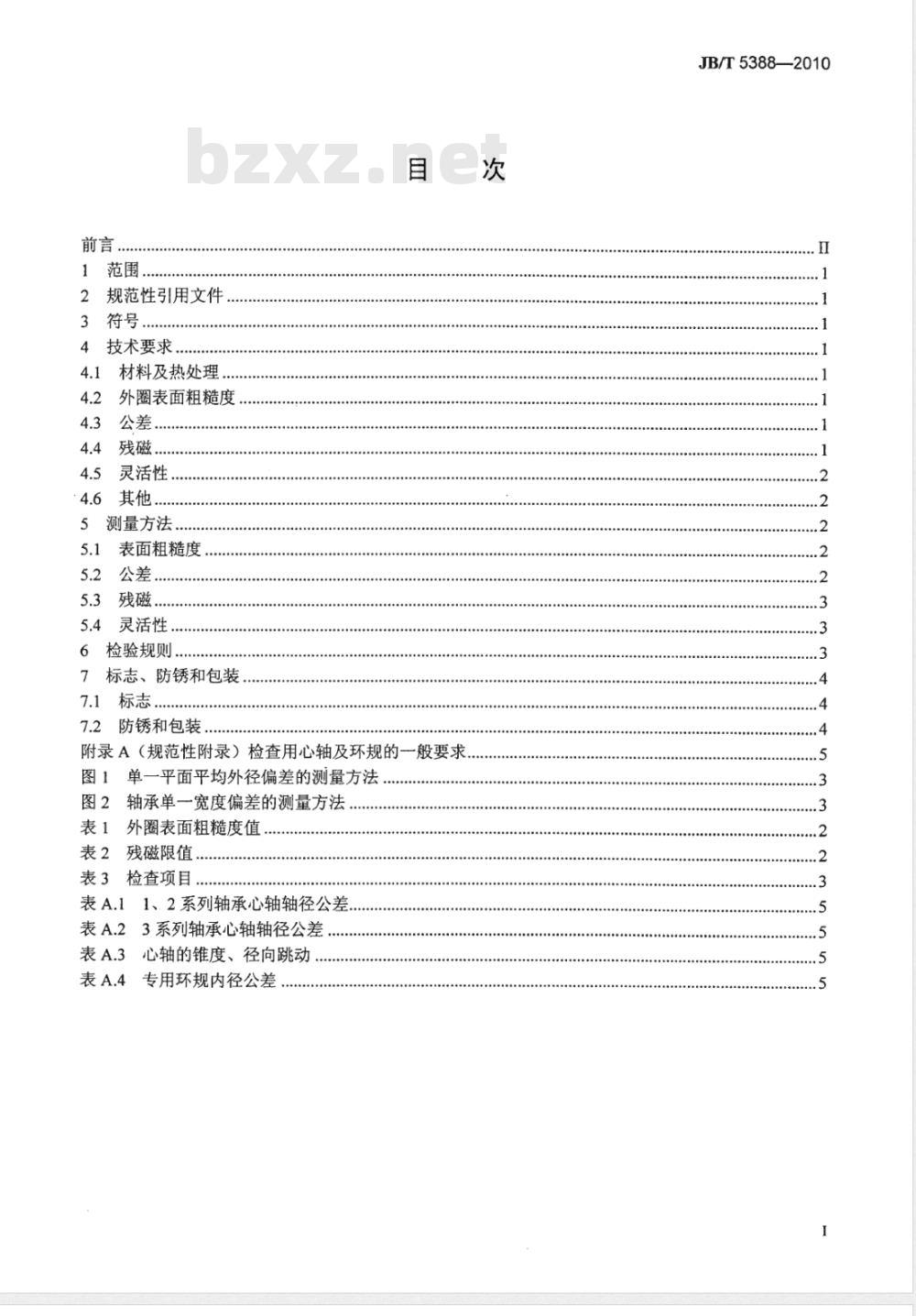

1范围
2规范性引用文件
3符号..
技术要求
材料及热处理.
外圈表面粗糙度
公差，
残磁。
灵活性
其他，
测量方法，
表面粗糙度
公差，
灵活性。
6检验规则，
标志、防锈和包装
7.1标志，
7.2防锈和包装，
附录A（规范性附录）检查用心轴及环规的一般要求图1单一平面平均外径偏差的测量方法图2轴承单一宽度偏差的测量方法表1外圈表面粗糙度值
表2残磁限值
表3检查项目，
表A.11、2系列轴承心轴轴径公差.表A.23系列轴承心轴轴径公差
表A.3心轴的锥度、径向跳动
表A.4专用环规内径公差
JB/T5388—2010
JB/T5388-—2010

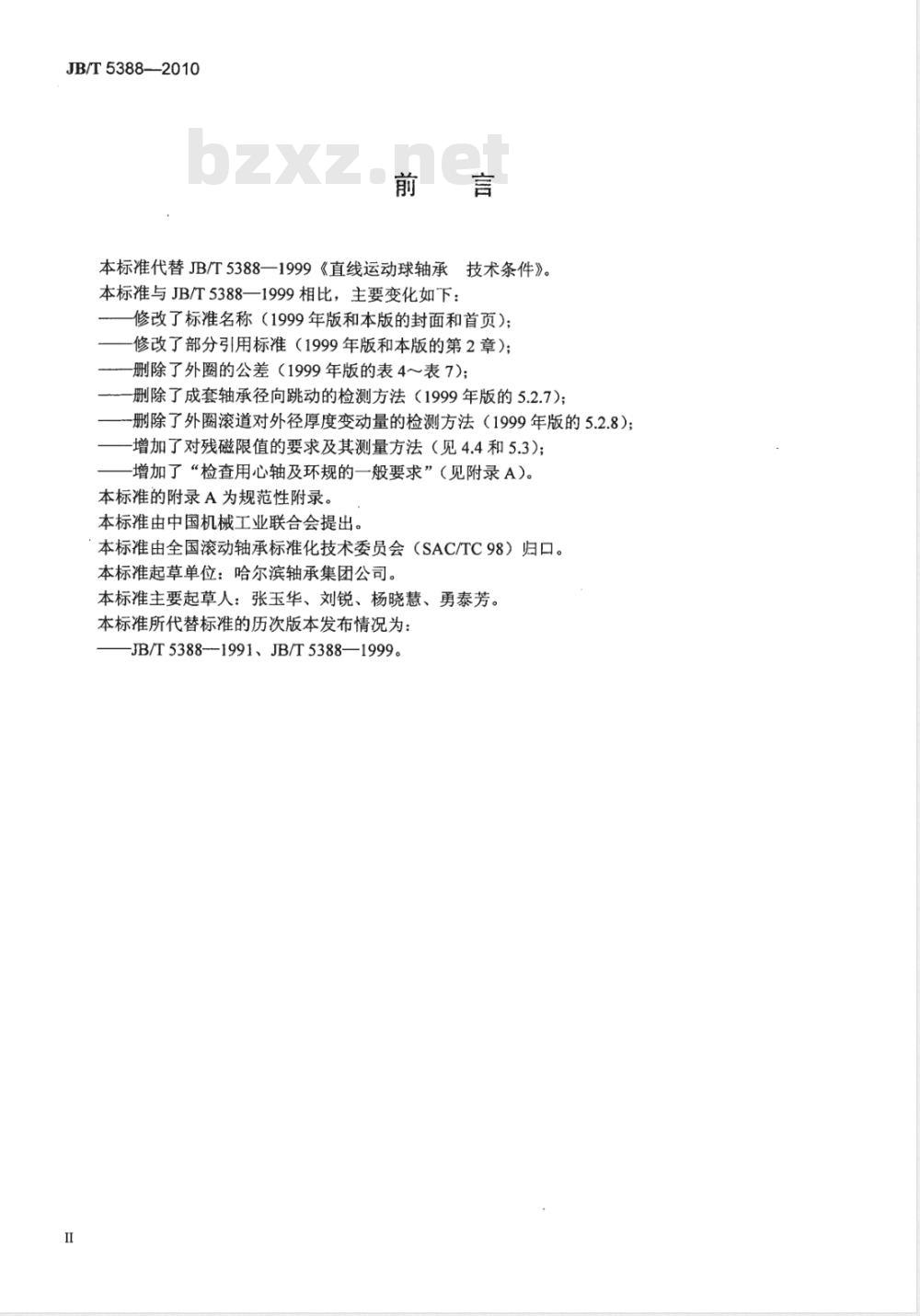

本标准代替JB/T5388一1999《直线运动球轴承技术条件》。本标准与JB/T5388—1999相比，主要变化如下：修改了标准名称（1999年版和本版的封面和首页）；修改了部分引用标准（1999年版和本版的第2章）；删除了外圈的公差（1999年版的表4～表7)；删除了成套轴承径向跳动的检测方法（1999年版的5.2.7)；-删除了外圈滚道对外径厚度变动量的检测方法（1999年版的5.2.8）；-增加了对残磁限值的要求及其测量方法（见4.4和5.3）；增加了“检查用心轴及环规的一般要求”（见附录A）。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：哈尔滨轴承集团公司。本标准主要起草人：张玉华、刘锐、杨晓慧、勇泰芳。本标准所代替标准的历次版本发布情况为：JB/T5388--1991、JB/T5388—1999。I

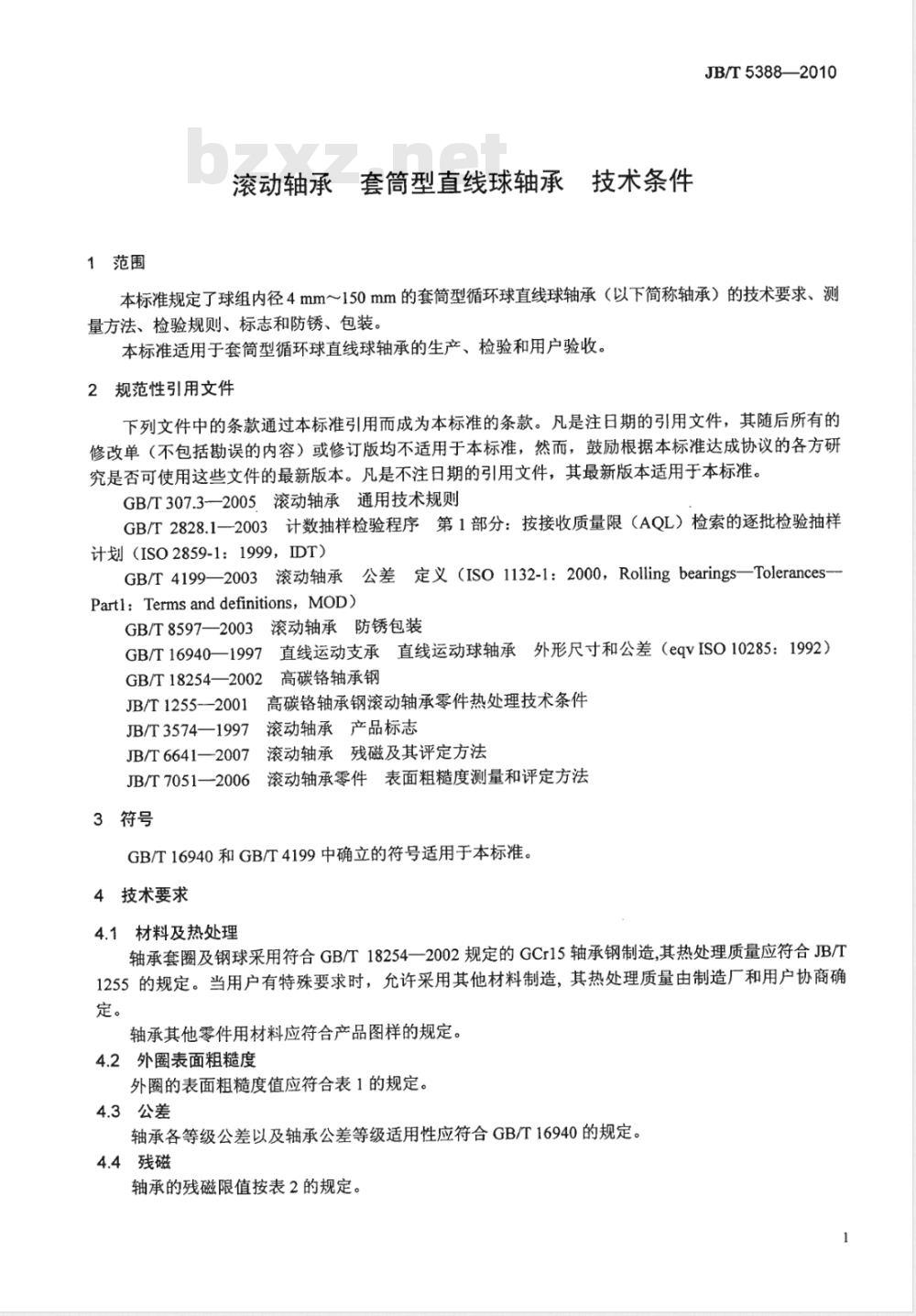

1范围
滚动轴承套筒型直线球轴承技术条件JB/T5388—2010
本标准规定了球组内径4mm～150mm的套筒型循环球直线球轴承（以下简称轴承）的技术要求、测量方法、检验规则、标志和防锈、包装。本标准适用于套筒型循环球直线球轴承的生产、检验和用户验收。2规范性引用文件
下列文件中的条款通过本标准引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T307.3-—2005滚动轴承通用技术规则GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT）GB/T 4199—2003滚动轴承公差定义（ISO 1132-1：2000，Rolling bearings—Tolerances—Partl: Terms and definitions,MOD)GB/T8597—2003滚动轴承防锈包装GB/T16940—1997直线运动支承直线运动球轴承外形尺寸和公差（eqvISO10285：1992）GB/T18254—2002高碳铬轴承钢
高碳铬轴承钢滚动轴承零件热处理技术条件JB/T1255-—2001
JB/T3574—1997滚动轴承产品标志滚动轴承残磁及其评定方法
JB/T6641—2007
JB/T7051—2006
3符号
滚动轴承零件表面粗糙度测量和评定方法GB/T16940和GB/T4199中确立的符号适用于本标准。4技术要求
4.1材料及热处理
轴承套圈及钢球采用符合GB/T18254一2002规定的GCr15轴承钢制造，其热处理质量应符合JB/T1255的规定。当用户有特殊要求时，允许采用其他材料制造，其热处理质量由制造厂和用户协商确定。
轴承其他零件用材料应符合产品图样的规定。4.2外圈表面粗糙度
外圈的表面粗糙度值应符合表1的规定。4.3公差
轴承各等级公差以及轴承公差等级适用性应符合GB/T16940的规定。4.4残磁
轴承的残磁限值按表2的规定。
JB/T5388—2010
表面名称
外圈外圆柱表面bzxZ.net
外圈端面
其余表面
灵活性

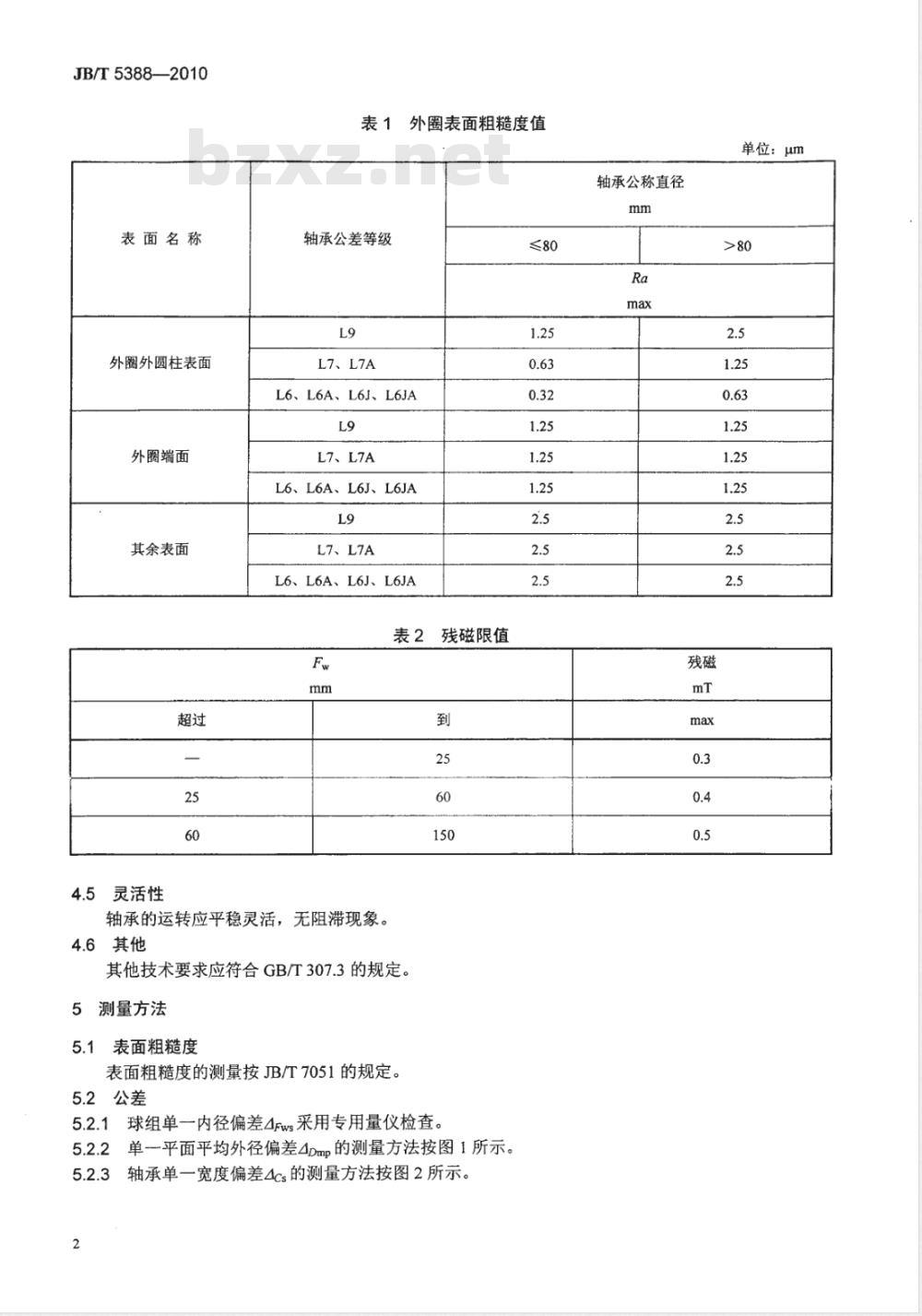

外圈表面粗糙度值
轴承公差等级
L7、L7A
L6、L6A、L6J、L6JA
L7、L7A
L6、L6A、L6J、L6JA
L7、L7A
L6、L6A、L6J、L6JA
2残磁限值
轴承的运转应平稳灵活，无阻滞现象。4.6其他
其他技术要求应符合GB/T307.3的规定。测量方法
5.1表面粗糙度
表面粗糙度的测量按JB/T7051的规定。5.2公差
5.2.1球组单一内径偏差4rws采用专用量仪检查。5.2.2单一平面平均外径偏差4Dmp的测量方法按图1所示。5.2.3轴承单一宽度偏差4cs的测量方法按图2所示。2
轴承公称直径
单位：μm
5.3残磁
图1单一平面平均外径偏差的测量方法图2轴承单一宽度偏差的测量方法轴承残磁的测量按B/T6641的规定。5.4灵活性
JB/T5388—2010
轴承灵活性用心轴检查，检查时保持架不允许与心轴接触。调整型和开口型轴承应将专用环规套在轴承中部后，再用心轴检查。心轴、专用环规的要求见附录A。6检验规则
轴承的成品检验抽样方法应按GB/T2828.1的规定，按一般检查水平I级，主要检查项目的可接收质量限AQL值为2.5，次要检查项目的可接收质量限AQL值为4。检查项目按表3的规定。表3检查项目
主要检查项目
球组单一内径偏差Apuws
单一平面平均外径偏差4Dmp
灵活性
次要检查项目
轴承单一宽度偏差4cs
残磁限值
配合表面和端面的表面粗糙度
外观质量
标志和防锈、包装
JB/T5388—2010
标志、防锈和包装
轴承的标志应符合JB/T3574的规定。7.2
防锈和包装
轴承应按GB/T8597的规定进行防锈、包装。附录A
（规范性附录）
检查用心轴及环规的一般要求
JB/T5388—2010
A.1心轴的有效长度应大于轴承宽度的2倍；专用环规的有效长度应大于轴承宽度的1/3。心轴的公差和专用环规的内径公差应按表A.1～表A.4的规定。1、2系列轴承心轴轴径公差
单位：μm
心轴轴径公差
心轴轴径公差
心轴的锥度
心轴的径向跳动
环规内径公差
上偏差
下偏差
上偏差
下偏差
上偏差
下偏差
3系列轴承心轴轴径公差
心轴的锥度、
径向跳动
专用环规内径公差
心轴有效工作表面的表面粗糙度Ra最大值应为0.2um，硬度不低于60HRC。A.2
单位：um
单位：μm
单位：μm
中华人民共和
机械行业标准
滚动轴承
套简型直线球轴承
JB/T5388—2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
技术条件
210mm×297mm·0.75印张·15千字2010年7月第1版第1次印刷
定价：12.00元
书号：15111·9526
网址：http://www.cmpbook.com（010）88379778
编辑部电话：
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
