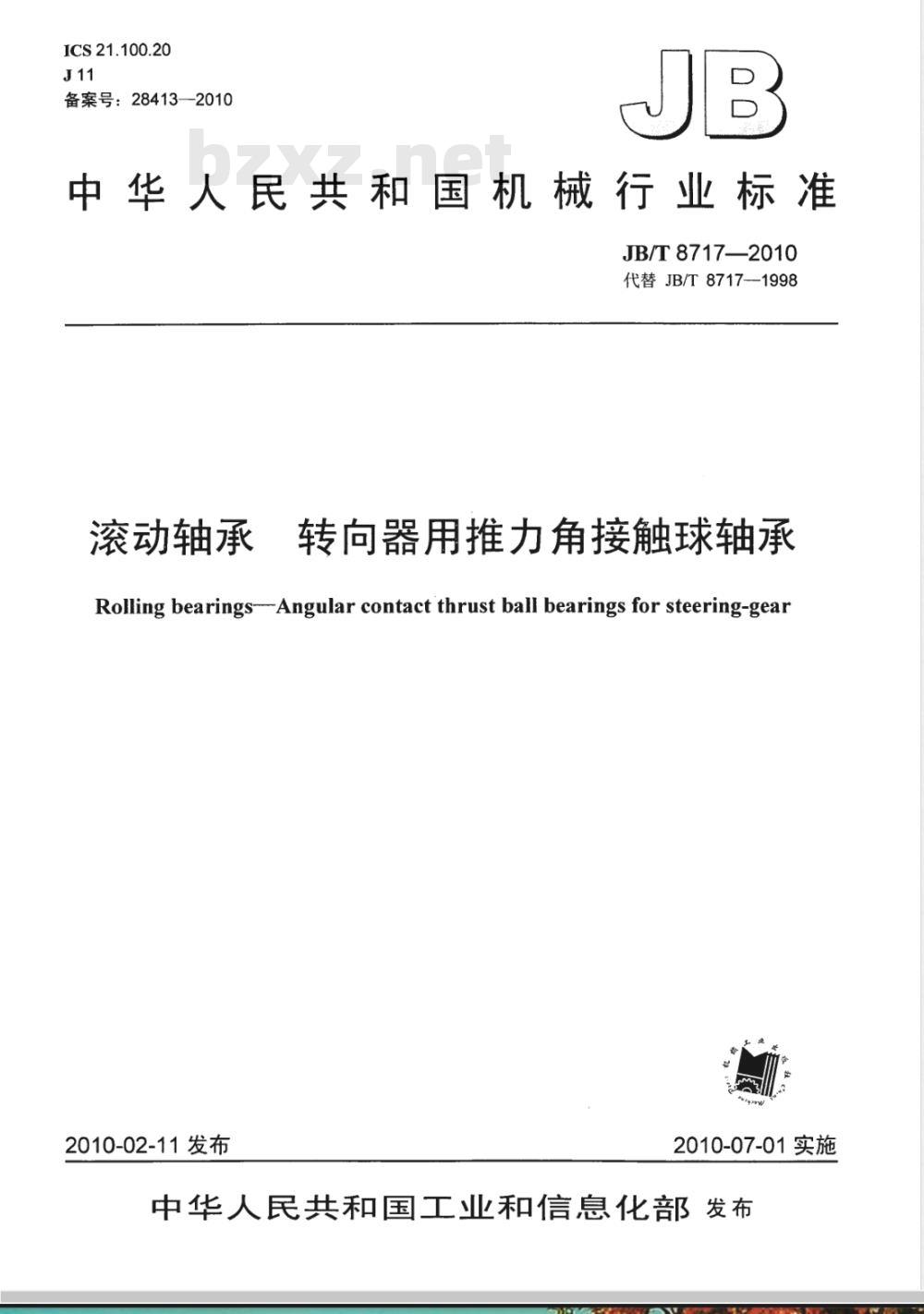

【机械行业标准(JB)】 滚动轴承 转向器用推力角接触球轴承

ICS 21.100.20
备案号：28413—2010
中华人民共和国机械行业标准
JB/T8717—2010
代替JB/T8717-1998
滚动轴承
转向器用推力角接触球轴承
Rolling bearings--Angular contact thrust ball bearings for steering-gear2010-02-11 发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
代号方法，
标记示例，免费标准bzxz.net
外形尺寸
技术要求．
测试方法.
检验规则
10标志、防锈和包装
附录A（资料性附录）轴承外形尺寸.目
附录B（规范性附录）轴承摩擦力矩及其波动值测量方法B.1轴承摩擦力矩及其波动值.
B.2测量方法.
附录C（规范性附录）成套轴承保持架径向游动量的测量方法附录D（资料性附录）新旧轴承型号对照.图1
560000型
KOW-560000型
径向游动量
成品轴承抽样检查项目
JB/T8717—2010

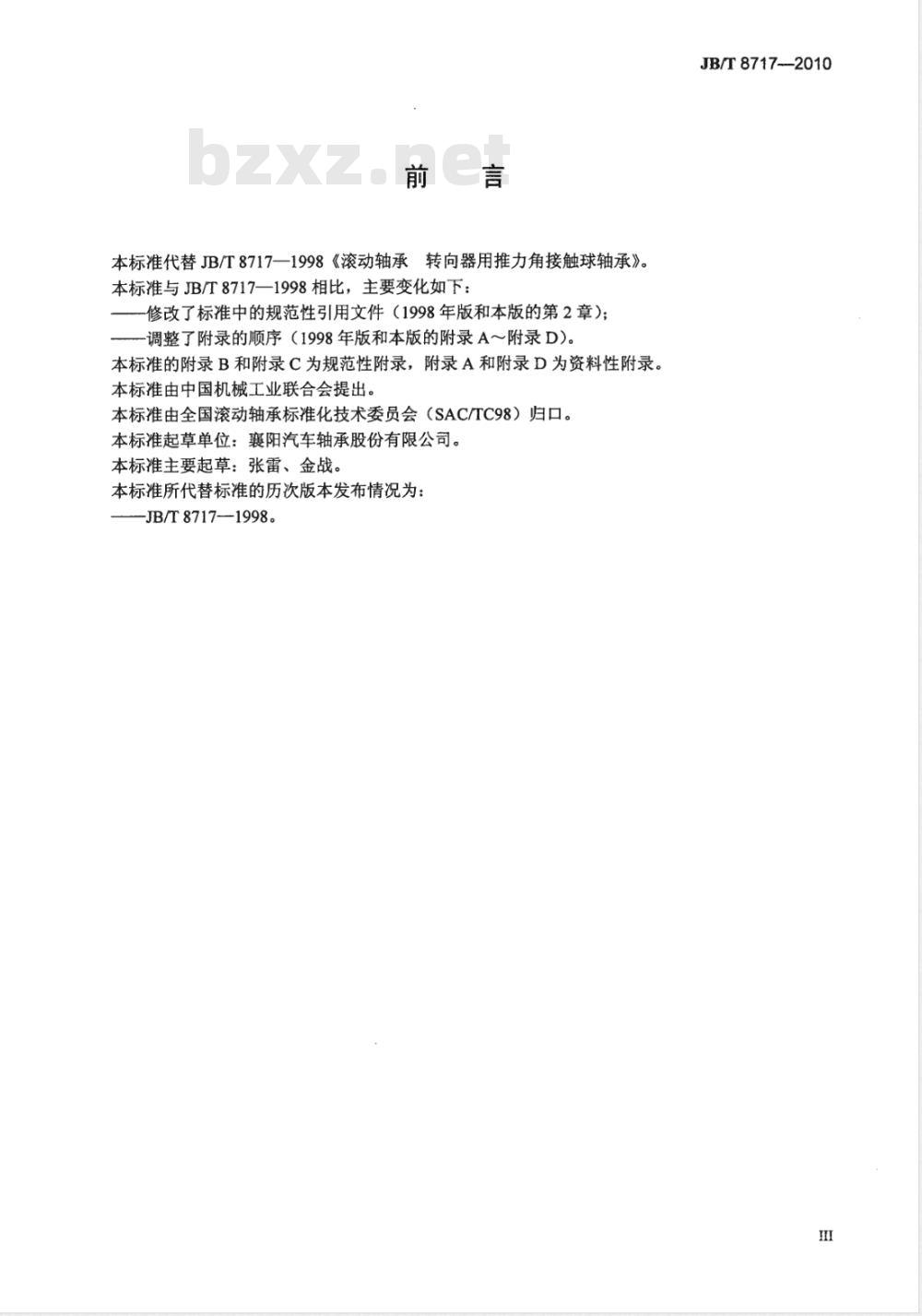

本标准代替JB/T8717一1998《滚动轴承转向器用推力角接触球轴承》。本标准与JB/T8717—1998相比，主要变化如下：一修改了标准中的规范性引用文件（1998年版和本版的第2章）；调整了附录的顺序（1998年版和本版的附录A～附录D）。本标准的附录B和附录C为规范性附录，附录A和附录D为资料性附录。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：襄阳汽车轴承股份有限公司。本标准主要起草：张雷、金战。本标准所代替标准的历次版本发布情况为：JB/T8717—1998。
JB/T8717--2010

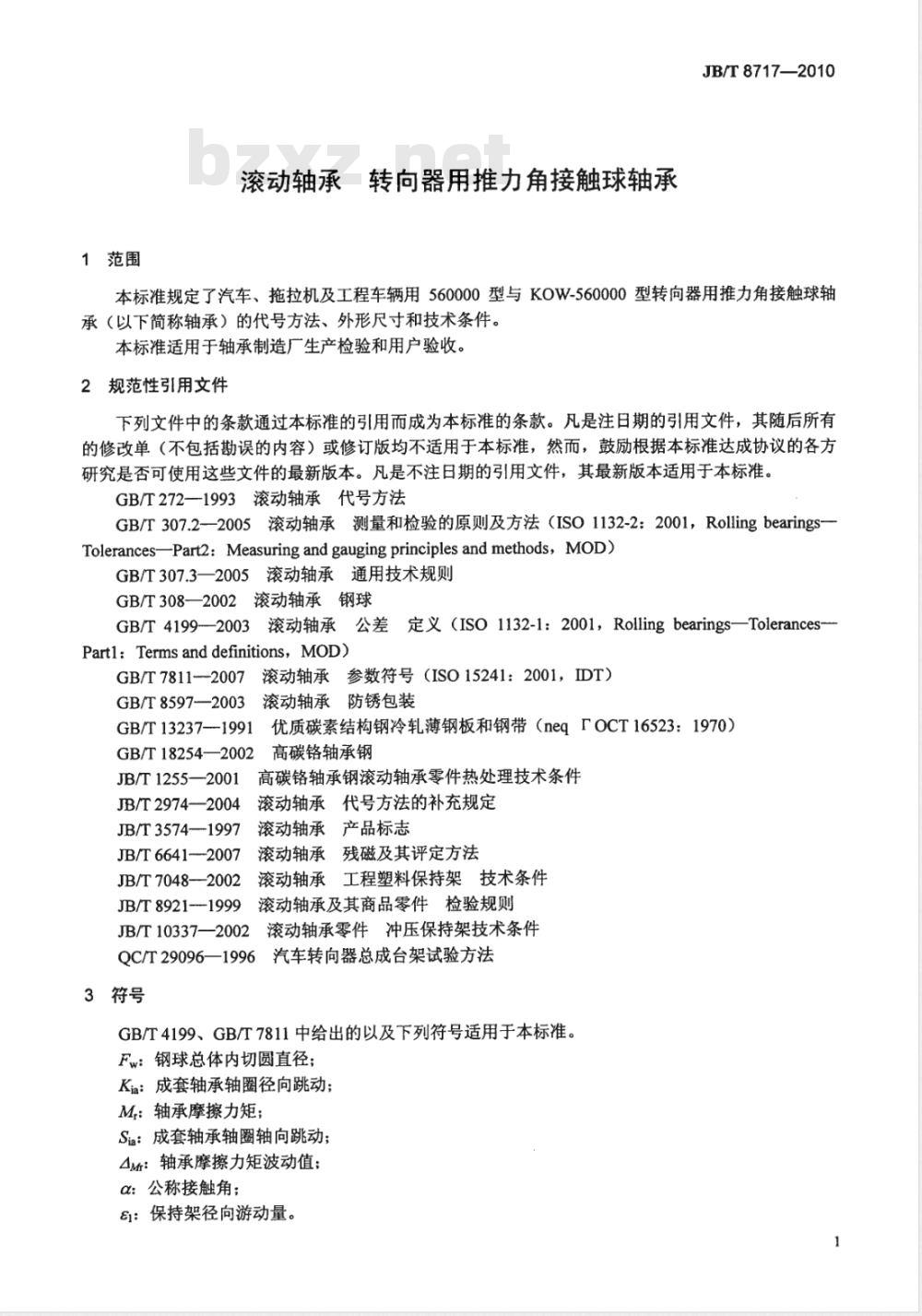

1范围
滚动轴承转向器用推力角接触球轴承JB/T8717—2010
本标准规定了汽车、拖拉机及工程车辆用560000型与KOW-560000型转向器用推力角接触球轴承（以下简称轴承）的代号方法、外形尺寸和技术条件。本标准适用于轴承制造厂生产检验和用户验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2721993滚动轴承代号方法
GB/T307.2—2005滚动轴承测量和检验的原则及方法（ISO1132-2：2001，Rollingbearings—Tolerances-Part2: Measuring and gauging principles and methods, MOD)GB/T307.3—2005滚动轴承通用技术规则GB/T308—2002滚动轴承钢球
GB/T4199—2003滚动轴承公差定义（ISO1132-1：2001，Rolling bearings—Tolerances—Partl:Terms anddefinitions,MOD)GB/T7811-2007滚动轴承参数符号（ISO15241：2001，IDT）GB/T85972003滚动轴承防锈包装GB/T13237-1991优质碳素结构钢冷轧薄钢板和钢带（neqFOCT16523：1970）GB/T18254—2002
高碳铬轴承钢
JB/T1255—2001
高碳铬轴承钢滚动轴承零件热处理技术条件JB/T2974—2004
JB/T3574—-1997
JB/T6641—2007
JB/T7048—2002
滚动轴承代号方法的补充规定
滚动轴承产品标志
滚动轴承残磁及其评定方法
滚动轴承工程塑料保持架技术条件滚动轴承及其商品零件检验规则JB/T8921-1999
JB/T10337—2002滚动轴承零件冲压保持架技术条件QC/T29096—1996汽车转向器总成台架试验方法3符号
GB/T4199、GB/T7811中给出的以及下列符号适用于本标准。Fw：钢球总体内切圆直径；
Kia：成套轴承轴圈径向跳动；
M：轴承摩擦力矩：
Sia：成套轴承轴圈轴向跳动；
4Mr：轴承摩擦力矩波动值；
α：公称接触角；
S1：保持架径向游动量。
JB/T8717—2010

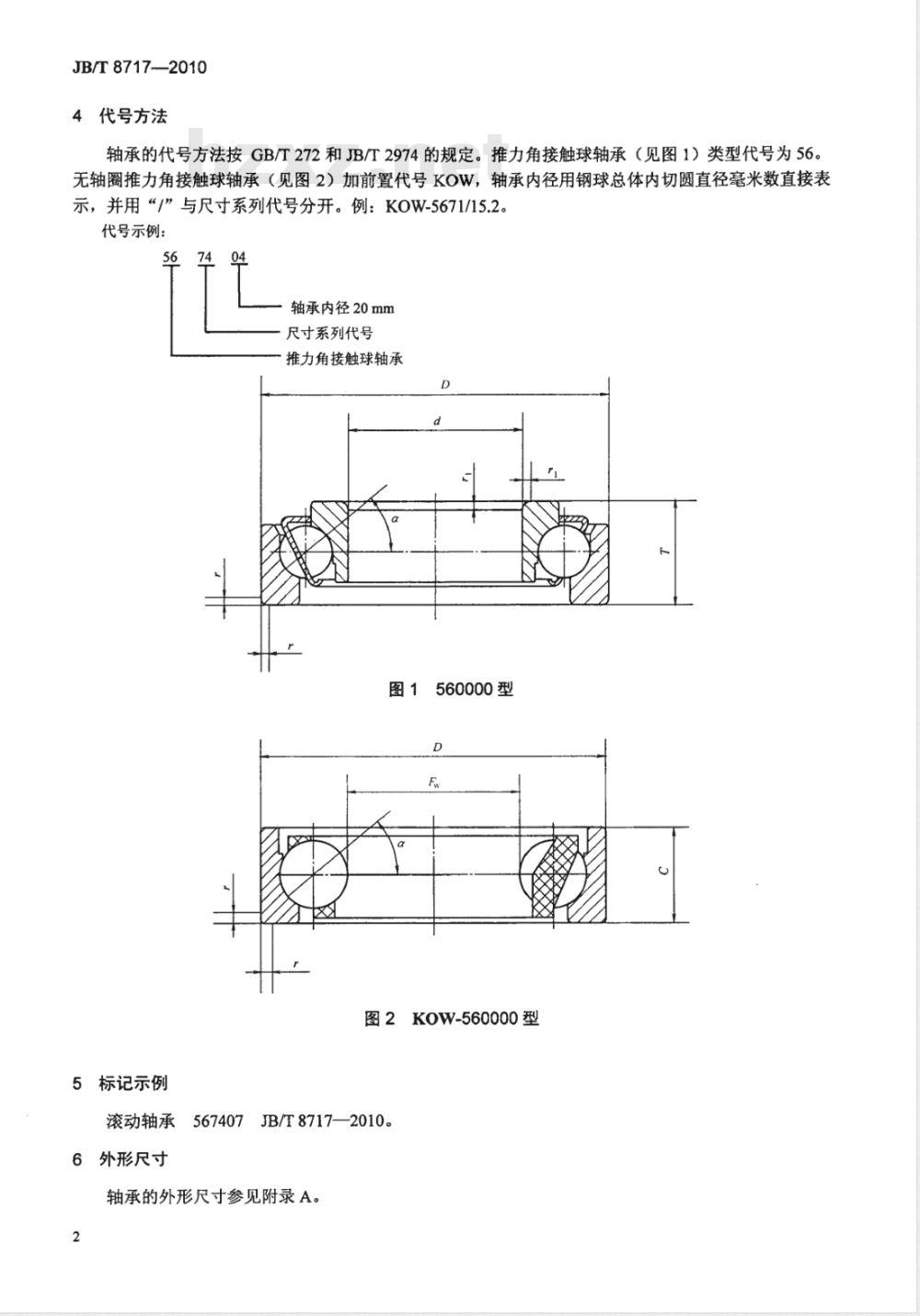

4代号方法
轴承的代号方法按GB/T272和JB/T2974的规定。推力角接触球轴承（见图1）类型代号为56。无轴圈推力角接触球轴承（见图2）加前置代号KOW，轴承内径用钢球总体内切圆直径毫米数直接表示，并用“/”与尺寸系列代号分开。例：KOW-5671/15.2。代号示例：
5标记示例
轴承内径20mm
尺寸系列代号
推力角接触球轴承
图1560000型
图2K0W-560000型
滚动轴承567407JB/T8717—2010。6外形尺寸
轴承的外形尺寸参见附录A。
7技术要求
轴承的公差见表1、表2。
上偏差
表1轴圈
下偏差
表2座圈
上偏差
轴承高度偏差4ts为土0.10mm。
7.3轴承接触角公差按产品图样规定。ADmp
下偏差
JB/T8717—2010
单位：um
单位：μum
7.4轴圈、座圈及钢球采用符合GB/T18254一2002规定的高碳铬轴承钢GCr15制造。热处理质量应符合JB/T1255的规定。
7.5金属保持架采用08或10钢板或钢带制造，其材料技术要求应符合GB/T13237和JB/T10337的规定。
非金属保持架采用工程塑料制造，其原材料和保持架技术要求应符合JB/T7048的规定。7.S成套轴承冲压保持架径向游动量3见表3。表3径向游动量
单位：mm
7.7轴圈内孔表面和轴圈、座圈端面的表面粗糙度Ra的最大值为0.8um，座圜外圆柱面的表面粗糙
度Ra的最大值为0.63μm。
7.8轴承摩擦力矩及其波动值按附录B的规定。7.9轴承残磁应符合JB/T6641的规定。7.10轴承寿命应符合产品图样的规定。7.11其他技术要求应符合GB/T307.3的规定。8
测试方法
轴承公差的测量方法按GB/T307.2的规定，3
JB/T8717-—2010
钢球总体内切圆直径的检测，可用加标准轴圈检测轴承高度偏差的方法代替。8.3
轴承摩擦力矩波动值的检测方法按附录B的规定。8.4
保持架径向游动量的测量方法按附录C的规定。8.5
轴承寿命试验方法应符合QC/T29096的规定。8.6车
轴承残磁的测量方法按JB/T6641的规定。9检验规则
9.1检验规则按JB/T8921一1999中成品轴承的规定，使用一般检查水平I级，检查项目按表4的规定。主要检查项目的AQL值为1.5，次要检查项目的AQL值为4.0。9.2轴承摩擦力矩波动值4M使用特殊检查水平S-3级，AQL值为1.5。表4成品轴承抽样检查项目
主要检查项目
平均内径偏差及变动量
(Adrmp、 Vdmp、Vasp)
平均外径偏差及变动量
(4Dmp、VDmp、VDsp)
成套轴承轴圈的径向跳动Kia
成套轴承轴圈的轴向跳动Sia
成套轴承保持架的径向游动量e1轴承高度偏差4Ts
标志、防锈和包装
轴承的标志按JB/T3574的规定。10.2轴承的防锈和包装按GB/T8597的规定。序号
旋转灵活性
装配倒角
次要检查项目
配合表面和端面的表面粗糙度
外观质量
标志和防锈包装
560000型轴承的外形尺寸参见表A.1。A.1
轴承型号
569304
567404X3
567404
569305
569305X2
567405X3
569306
新旧轴承型号对照参见附录D。
附录A
（资料性附录）
轴承外形尺寸
KOW一560000型轴承的外形尺寸参见表A.2表A.2
轴承型号：
KOW-5617/15.2
KOW-5617/19.8
KOW-5617/20.3TN1
KOW-5617/22.1TN1
KOW-5617/25.6
新旧轴承型号对照参见附录D。
r'smin
JB/T8717-2010
单位：mm
Tismin
单位：mm
r'smin
JB/T8717--2010
B.1轴承摩擦力矩及其波动值
附录B
（规范性附录）
轴承摩擦力矩及其波动值测量方法轴承摩擦力矩及其波动值按表B.1的规定。表B.1
测量方法（见图B.1）
0.15~0.30
0.34~0.61
0.70~1.20
将轴承装入已校准的轴承摩擦力矩波动仪的心轴上，拧紧预紧螺母，调整轴承摩擦力矩达到表B.1中M值的范围内，转动波动仪手柄一周以上，轴承摩擦力矩的变动量即为其波动值4Mr。板杆
指示仪
被测轴承
标准轴承
附录C
（规范性附录）
成套轴承保持架径向游动量的测量方法JB/T8717--2010
见图C.1，将座圈固定，对轴圈施加一稳定的轴向载荷（见表C.1），使钢球与滚道接触，将百分表测头置于保持架大端外径处，用手沿径向平面往复移动，其表值之差即为保持架径向游动量，然后更换测点位置。测点不应少于三处。表c.1
测量载荷P
JB/T8717—2010
新旧轴承型号对照参见表D.1。
新型号
569304
567404X3
567404
569305
569305X2
567405X3
569306
KOW-5617/15.2
KOW-5617/19.8
KOW-5617/20.3TN1
KOW-5617/22.1TN1
KOW-5617/25.6
附录D
（资料性附录）
新旧轴承型号对照
旧型号
9168304
9168404
168404
9168305
168705
168805
9168306
128202
128802
128702A
128803A
128304
