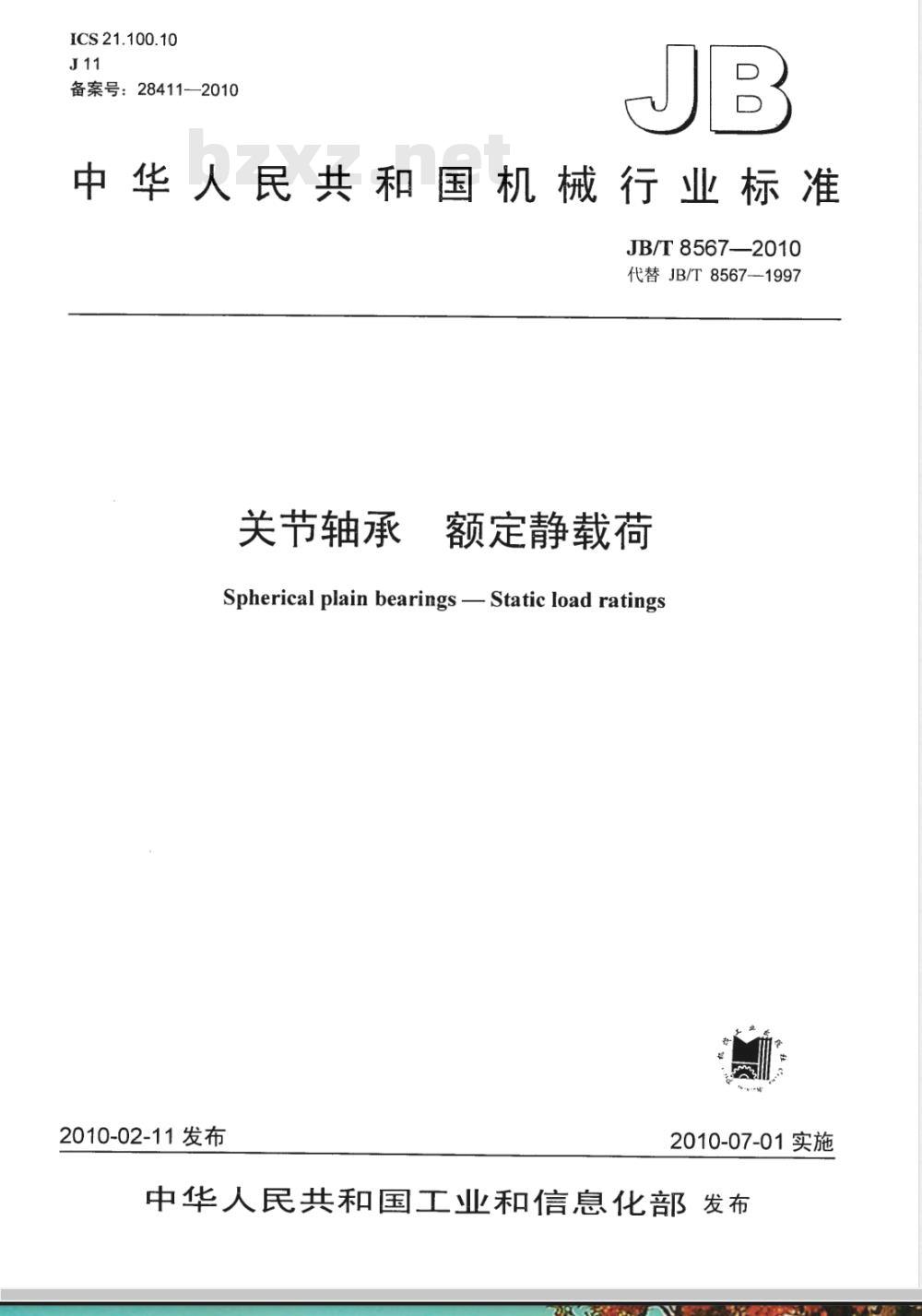

【机械行业标准(JB)】 关节轴承 额定静载荷

ICS 21.100.10
备案号：28411—2010
中华人民共和国机械行业标准
JB/T8567—2010
代替JB/T8567—1997
关节轴承
额定静载荷
Spherical plain bearings - Static load ratings2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布前言

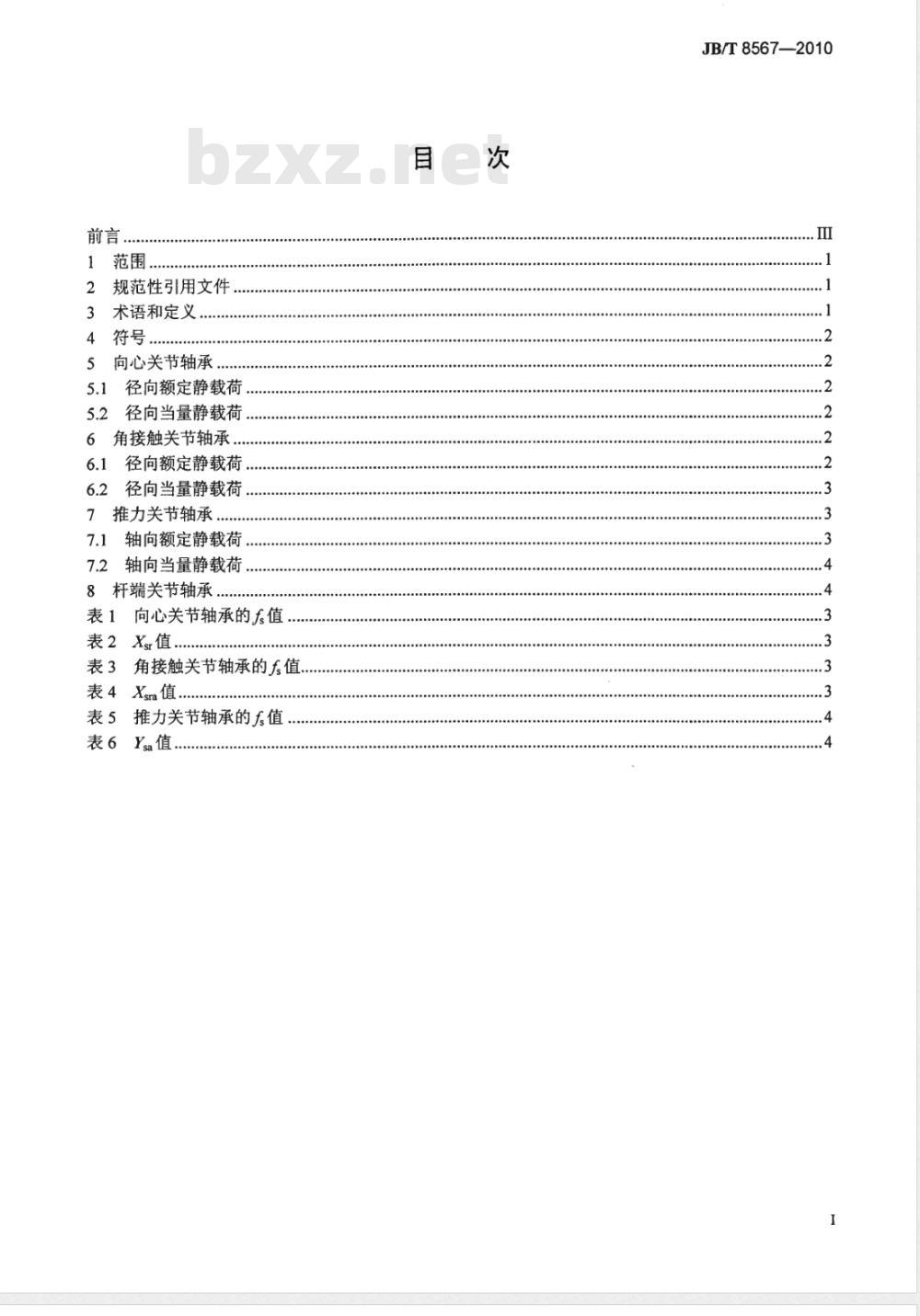

范围，
2规范性引用文件
3术语和定义
4符号..
5向心关节轴承
径向额定静载荷
径向当量静载荷
6角接触关节轴承.
径向额定静载荷，
径向当量静载荷
7推力关节轴承
轴向额定静载荷，
轴向当量静载荷
8杆端关节轴承
表1向心关节轴承的f值
表2Xsr值．
表3角接触关节轴承的f值
表4Xsra值.
表5推力关节轴承的f值wwW.bzxz.Net
表6Ysa值
JB/T8567—2010

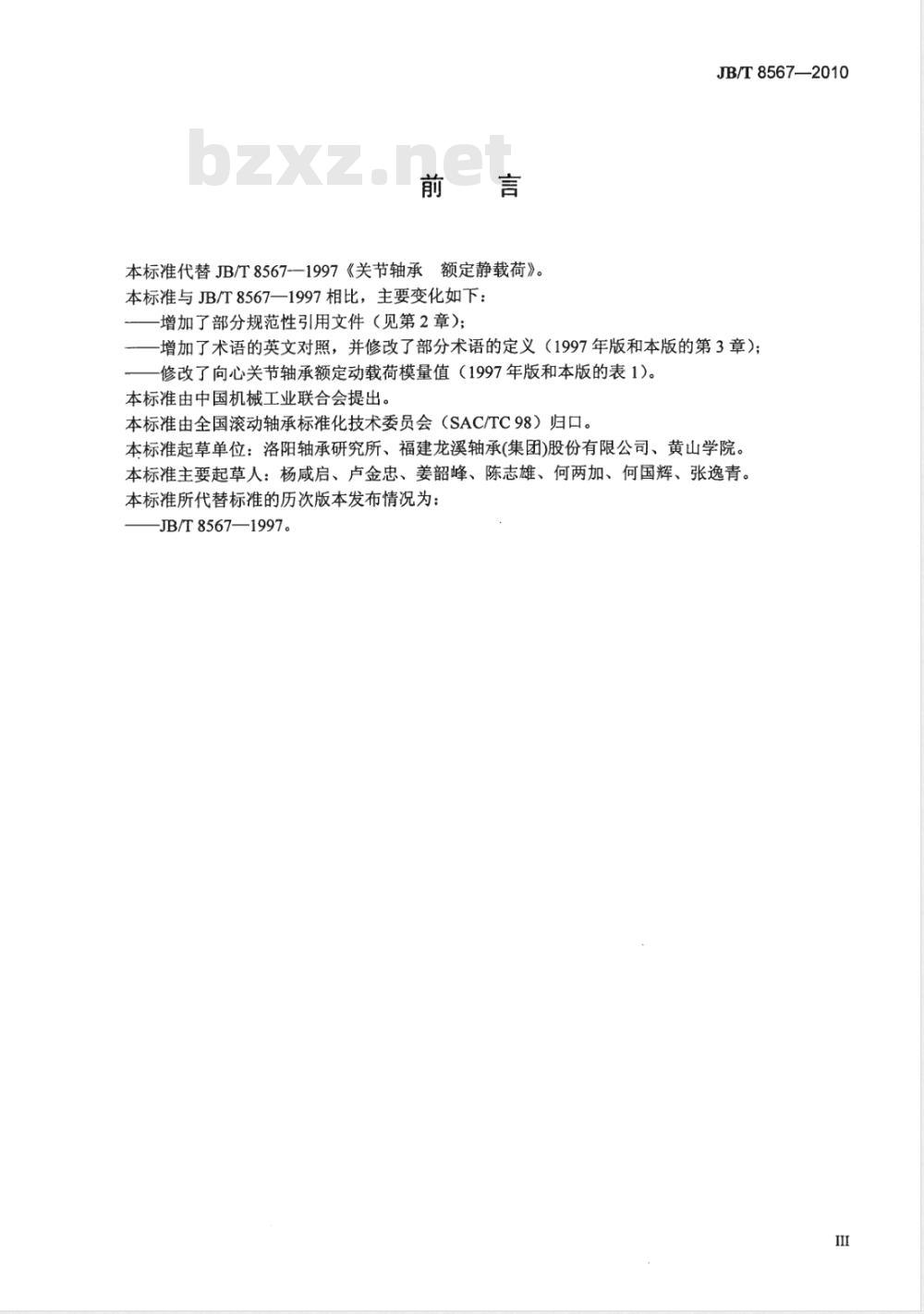

本标准代替JB/T8567-1997《关节轴承额定静载荷》。本标准与JB/T8567一1997相比，主要变化如下：增加了部分规范性引用文件（见第2章）；JB/T8567—2010
-增加了术语的英文对照，并修改了部分术语的定义（1997年版和本版的第3章）；一修改了向心关节轴承额定动载荷模量值（1997年版和本版的表1）。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：洛阳轴承研究所、福建龙溪轴承(集团)股份有限公司、黄山学院。本标准主要起草人：杨咸启、卢金忠、姜韶峰、陈志雄、何两加、何国辉、张逸青。本标准所代替标准的历次版本发布情况为：JB/T8567—1997。

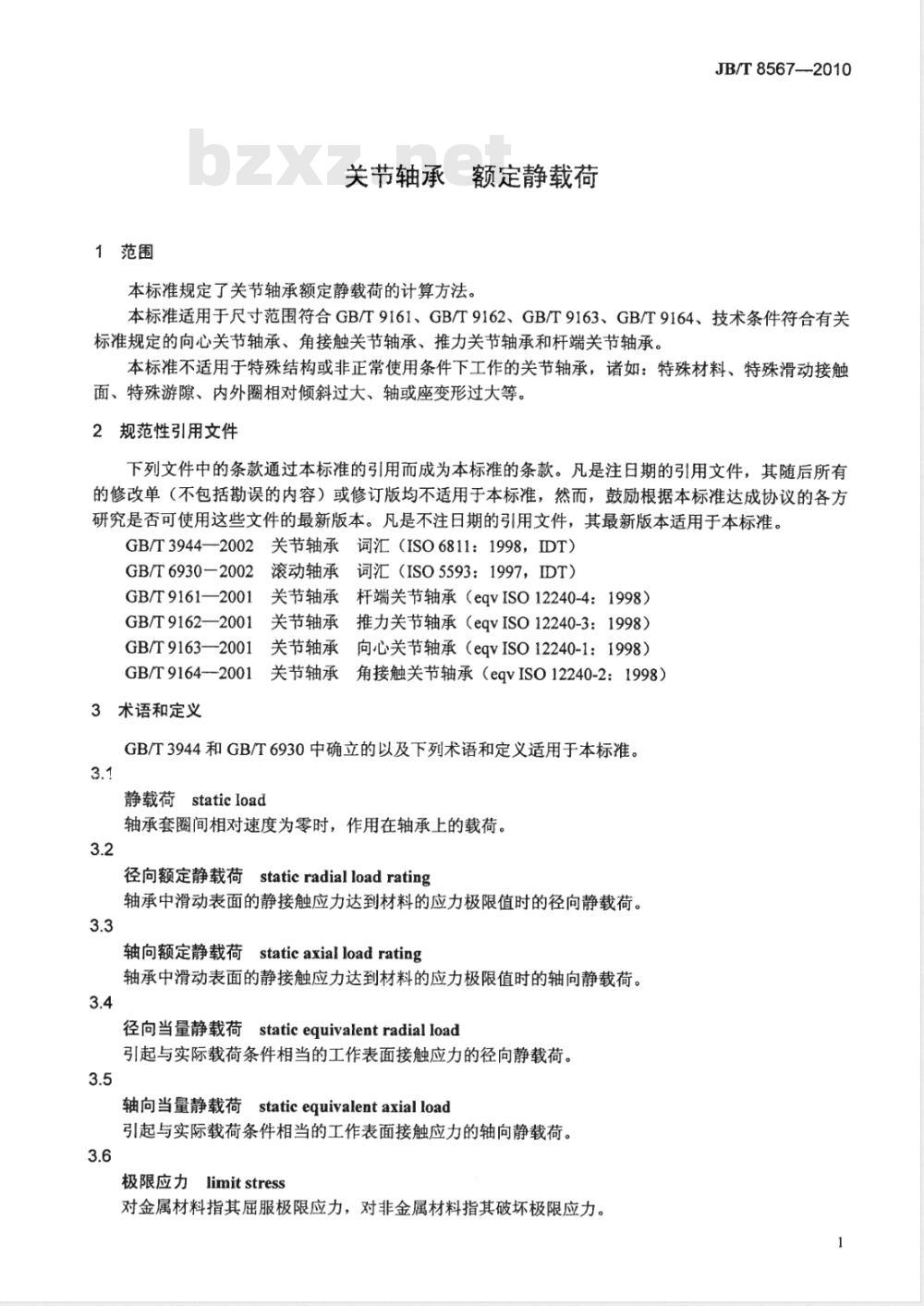

1范围
额定静载荷
关节轴承客
本标准规定了关节轴承额定静载荷的计算方法。JB/T8567-2010
本标准适用于尺寸范围符合GB/T9161、GB/T9162、GB/T9163、GB/T9164、技术条件符合有关标准规定的向心关节轴承、角接触关节轴承、推力关节轴承和杆端关节轴承。本标准不适用于特殊结构或非正常使用条件下工作的关节轴承，诸如：特殊材料、特殊滑动接触面、特殊游隙、内外圈相对倾斜过大、轴或座变形过大等。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3944—2002关节轴承词汇（ISO6811：1998，IDT）GB/T6930-2002滚动轴承词汇（ISO5593：1997，IDT）GB/T9161—2001关节轴承杆端关节轴承（eqvISO12240-4：1998）GB/T9162—2001关节轴承推力关节轴承（eqvISO12240-3：1998）GB/T9163—2001关节轴承向心关节轴承（eqvISO12240-1：1998）GB/T9164-2001关节轴承角接触关节轴承（eqvISO12240-2：1998）3术语和定义
GB/T3944和GB/T6930中确立的以及下列术语和定义适用于本标准。3.1
静载荷staticload
轴承套圈间相对速度为零时，作用在轴承上的载荷。3.2
径向额定静载荷staticradialloadrating轴承中滑动表面的静接触应力达到材料的应力极限值时的径向静载荷。3.3
轴向额定静载荷staticaxialload rating轴承中滑动表面的静接触应力达到材料的应力极限值时的轴向静载荷。3.4
径向当量静载荷staticequivalentradialload引起与实际载荷条件相当的工作表面接触应力的径向静载荷。3.5
轴向当量静载荷staticequivalentaxial load引起与实际载荷条件相当的工作表面接触应力的轴向静载荷。3.6
极限应力limitstress
对金属材料指其屈服极限应力，对非金属材料指其破坏极限应力。1
JB/T8567—2010

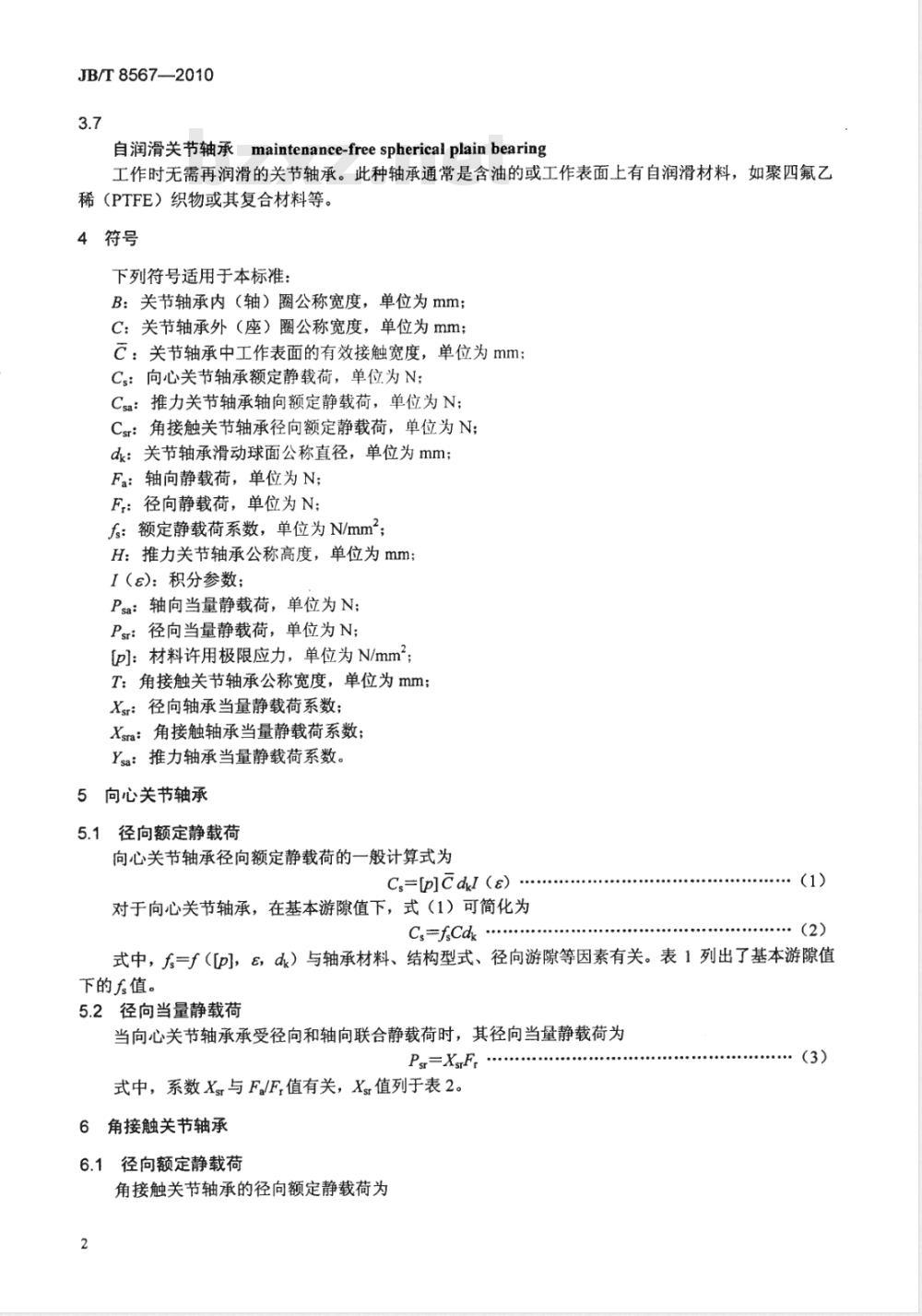

自润滑关节轴承maintenance-freesphericalplainbearing工作时无需再润滑的关节轴承。此种轴承通常是含油的或工作表面上有自润滑材料，如聚四氟乙稀（PTFE）织物或其复合材料等。4符号
下列符号适用于本标准：
B：关节轴承内（轴）圈公称宽度，单位为mm；C：关节轴承外（座）圈公称宽度，单位为mm；C：关节轴承中工作表面的有效接触宽度，单位为mm；Cs：向心关节轴承额定静载荷，单位为N；Csa：推力关节轴承轴向额定静载荷，单位为N；Csr：角接触关节轴承径向额定静载荷，单位为N；dk：关节轴承滑动球面公称直径，单位为mm；Fa：轴向静载荷，单位为N；
Fr：径向静载荷，单位为N；
fs：额定静载荷系数，单位为N/mm2；H：推力关节轴承公称高度，单位为mm；I（ε)：积分参数；
Psa：轴向当量静载荷，单位为N；Psr：径向当量静载荷，单位为N；[p]：材料许用极限应力，单位为N/mm2;T：角接触关节轴承公称宽度，单位为mm；Xsr：径向轴承当量静载荷系数；Xsra：角接触轴承当量静载荷系数；Ysa：推力轴承当量静载荷系数。5向心关节轴承
5.1径向额定静载荷
向心关节轴承径向额定静载荷的一般计算式为C,=[p]dl()
对于向心关节轴承，在基本游隙值下，式（1）可简化为C.-fCdk.
式中，f=f（[p]，ε，dk）与轴承材料、结构型式、径向游隙等因素有关。表1列出了基本游隙值下的值。
5.2径向当量静载荷
当向心关节轴承承受径向和轴向联合静载荷时，其径向当量静载荷为Psr=XsrF,
式中，系数Xsr与Fa/F值有关，Xs值列于表2。6角接触关节轴承
6.1径向额定静载荷
角接触关节轴承的径向额定静载荷为2
式中，f值按表3选取。
径向当量静载荷
Csr=f（B+C-T）dk
表1向心关节轴承的厂值
摩擦副材料
钢/钢
钢/铜
表2Xsr值
表3角接触关节轴承的f值
钢/钢
钢/PTFE织物
JB/T8567-2010
（4）
...........
钢/PTFE复合物
擦副材料
钢/PTFE织物
当角接触关节轴承承受径向和轴向联合静载荷时，其径向当量静载荷为Psr=XsraF
式中，
系数Xsra按表4选取。
表4Xsra值
推力关节轴承
轴向额定静载荷
推力关节轴承的轴向额定静载荷为1
Csa=f（B+C-H）dk
（5）
JB/T8567--2010
式中，值按表5选取。
7.2轴向当量静载荷
表5推力关节轴承的值
钢/钢
摩擦副材料
钢/PTFE织物
当推力关节轴承承受轴向和径向联合静载荷时，其轴向当量静载荷为PsaYsaFa
式中，系数Ysa按表6选取。
表6Ysa值
杆端关节轴承
杆端关节轴承的额定静载荷计算方法，应根据杆端关节轴承的结构型式选择。当杆端关节轴承为向心型时，可采用向心关节轴承的额定静载荷计算方法计算。当杆端关节轴承为球头型时，可采用推力关节轴承的额定静载荷计算方法计算。另外，还应考虑杆体材料的屈服许用应力。当轴承的额定静载荷超过杆体材料的屈服许用应力时，应取杆体材料的屈服许用应力值作为计算杆端关节轴承的额定静载荷的依据。
中华人民共和国
机械行业标准
关节轴承额定静载荷
JB/T8567--2010
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·13千字2010年7月第1版第1次印刷
定价：12.00元
书号：15111·9531
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
