【其他行业标准】 民用建筑电气设计与施工 上册（2008年合订本）D800-1~3

国家建筑标准设计图集
D800-1～3
民用建筑电气设计与施工
国家建筑标准设计
国家建筑标准设计
(2008年合订本建筑标准设计
国家建筑标准设计
国家建筑标准设计
国家建筑标准设计
中国建筑标准设计研究院

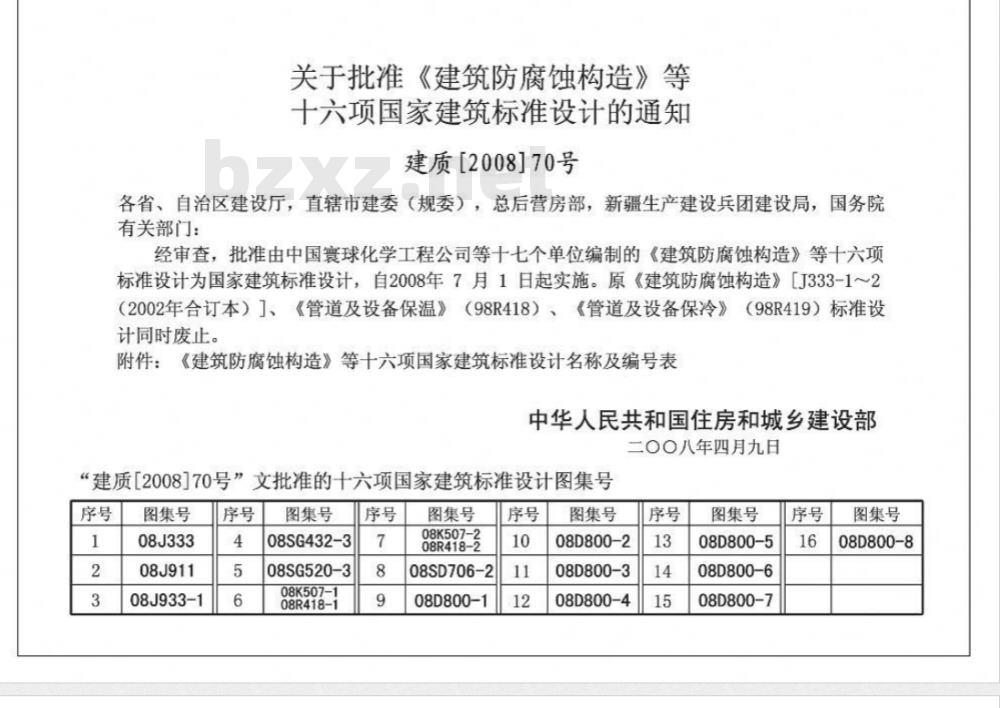

关于批准《建筑防腐蚀构造》等十六项国家建筑标准设计的通知建质【2008]70号
各省、自治区建设厅，直辖市建委（规委），总后营房部，新疆生产建设兵团建设局，国务院有关部门：
经审查，批准由中国寰球化学工程公司等十七个单位编制的《建筑防腐蚀构造》等十六项标准设计为国家建筑标准设计，自2008年7月1日起实施。原《建筑防腐蚀构造》【J333-1～2（2002年合订本）、《管道及设备保温》（98R418）、《管道及设备保冷》（98R419）标准设计同时废止。
附件：《建筑防腐蚀构造》等十六项国家建筑标准设计名称及编号表中华人民共和国住房和城乡建设部二〇〇八年四月九日
“建质[2008170号”文批准的十六项国家建筑标准设计图集号序号
图集号
08J333
08J911
08J933-1
图集号
08SG432-3
08SG520-3
图集号
08SD706-2
08D800-1
图集号
08D800-2
08D800-3
08D800-4
图集号
08D800-5
08D800-6
08D800-7
图集号
08D800-8
国家建筑标准设计图集
D800-1～~3
民用建筑电气设计与施工
（2008年合订本）
批准部门：中华人民共和国住房和城乡建设部组织编制：中国建筑标准设计研究院中國计划出版社

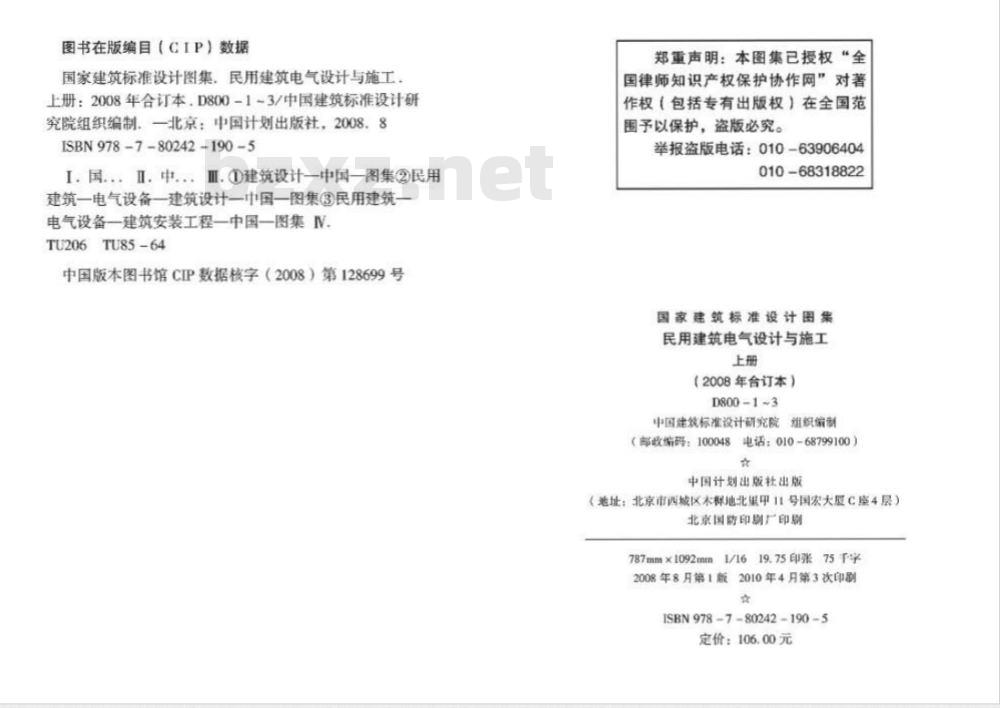

图书在版编目（CIP）数据
国家建筑标准设计图集：民用建筑电气设计与施工上册：2008年合订本，D800-1~3/中国建筑标准设计研究院组织编制一北京：中国计划出版社，2008，8ISBN978-7-80242-190-5
：国..：I：中..：Ⅲ.①建筑设计一中国一图集2民用建筑一电气设备一建筑设计一中国一图集③民用建筑一电气设备一建筑安装工程一中国一图集N.TU206TU85-64
中国版本图书馆CIP数据核字（2008）第128699号郑重声明：本图集已授权“全
国律师知识产权保护协作网”对著作权（包括专有出版权）在全国范围予以保护，盗版必究。
举报盗版电话：010-63906404
010-68318822
国家建筑标准设计图集
民用建筑电气设计与施工
（2008年合订本）
D80013
中国建筑标准设计研究院组织编制（邮政编码：100048电话：010-68799100）中国计划出版杜出版
（地址：北京市西城区木棵地北里中11号国宏大厦C座4层）北京国防印刷厂印别
787mm×1092mm1/1619.75印张75千字2008年8月第1版2010年4月第3次印刷☆
ISBN9787802421905
定价：106.00元
国家建筑标准设计图集
08D800-1
民用建筑电气设计要点
中国建筑标准设计研究院
批准部门
民用建筑电气设计要点
中华人民共和国住房和城乡建设部主编单位
中国建筑标准设计研究院
实行日期二00八年七月一日
编制说明
共性设计要点
供电电源及防雷与接地
信息设施系统
公共安全系统
电气设备用房及竖并设置
设计中应注意的间题
各类建筑智能化系统配置表
住宅建筑
概述及负荷分级
低压配电系统
信息设施系统
电气设备用房及竖井设置
住宅小区设计
批准文号
建质[2008]70号
统一编号
图集号
GJBT-1056
08D800-1
商业建筑
概述及负荷分级
计量方式：
信息设施系统·
公共安全系统：
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
计算机经营管理系统示意图
博物馆建筑
概述及负荷分级
照明设计
防雷与接地
信息设施系统
公共安全系统
设计中应注意的间题
王功艳
图集号
审核李立晓校对汪治造设计黄祖凯黄机市
08D800-1
旅馆建筑
概述及负荷分级
低压配电系统及照明设计
防雷与接地·，
智能化系统设计
旅馆信息管理系统示意图
设计中应注意的间题
医院建筑
概述及负荷分级
医疗动力配电
照明设计及接地安全
信息设施系统·.
信息化应用系统
设计中应注意的问题
汽车库建筑
概述及负荷分级
平、战结合的地下车库·
公共安全系统·
设计中应注意的间题
办公建筑
概述及负荷分级
信息设施系统
公共安全系统：
学校建筑
概述及负荷分级
照明设计·
智能化系统设计
剧场建筑
概述及负荷分级
低压配电系统
照明设计：：
智能化系统设计
电气设备用房及竖井设置
设计中应注意的问题
图书馆建筑
概述及负荷分级
照明设计·
智能化系统设计
体育建筑
概述及负荷分级
供配电系统
照明设计，
防雷与接地
专用设施系统：
设计中应注意的问题
审核李立晓活校对汪浩说造设计黄祖凯茂加48
图集号
08D800-1
1设计依据
1.1根据建设部建质[20051137号文“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。1.2《民用建筑电气设计规范》JGJ16-2008。1.3国家现行的其他有关标准、规范及行业标准。2编制目的
编制本图集是为了适应建筑行业的飞速发展，满足不同用户的需求，达到民用建筑电气工程技术人员快速查找、提高设计和施工质量的目的。
3编制原则
本套图集以现行国家标准和国家建筑标准设计为编制基础一方面将民用建筑电气工程中应用量大、面广的标准图加以提炼汇编，另一方面将近几年民用建筑电气行业的新技术、新产品和新方法加以补充，编制成一套（共8本）常用的、实用的《民用建筑电气设计与施工》标准图集。4适用范围
编制说明
剧场建筑、图书馆建筑、体育建筑共11类常见建筑类型。根据各种类型建筑的特点，重点介绍各类建筑在设计过程中应掌握的要点。设计要点包括负荷分级、供电电源、低压配电系统、计量方式、照明、防雷与接地、智能化系统、电气设备用房及电气竖井设置、设计中应注意的问题等。
7参编单位
全国工程建设标准设计强电专业专家委员会全国工程建设标准设计弱电专业专家委员会北京市建筑设计研究院
中建国际设计顾间有限公司
北京三磊建筑设计有限公司
8相关图集
《民用建筑电气设计与施工供电电源》《民用建筑电气设计与施工变配电所》08D800-2
08D800-3
《民用建筑电气设计与施工照明控制与灯具安装》08D800-4
本图集适用于一般新建、改建和扩建的民用建筑工程的电气设计，也可用于建筑电气工程的监理、施工及验收参考。5编制方式
5.1各类建筑共性的设计要点集中说明，见第4~11页。5.2各类建筑个性的设计要点分别说明，见第12~70页。5.3共性的设计要点不在各类建筑个性设计要点里重复。6主要内容
本图集涵盖了民用建筑中的住宅建筑、商业建筑、博物馆建筑、旅馆建筑、医院建筑、汽车库建筑、办公建筑、学校建筑、《民用建筑电气设计与施工常用电气设备安装与控制》08D800-5
《民用建筑电气设计与施工室内布线》《民用建筑电气设计与施工室外布线》《民用建筑电气设计与施工防雷与接地》编制说明
08D800-6
08D800-7
08D800-8
图集号
审核李立晓质烤校对汪浩造设计黄祖凯造加物页
08D800-1
1概述（见各类建筑）
2负荷分级及负荷密度（见各类建筑）共性设计要点
难时，二级负荷可由一回路6kV及以上专用的架空线路或电缆供电当采用架空线时，可为一回路架空线供电：当采用电缆线路时，应采各类建筑的负荷分级主要依据《民用建筑电气设计规范》JGJ16一2008附录A，各类高层建筑负荷分级见下表：对于大型商场、影剧院等人流量大和博物馆、医院等有特殊要求的场所，为保障人身安全和国家财产，对负荷分级进行了更加详细的划分（见各分类建筑），供设计人员参考使用。高层建筑负荷分级表
建筑物名称
一类高层bzxz.net
二类高层
用电负荷名称
走道照明、值班照明、警卫照明、障碍照明用电主要业务和计算机系统用电，安防系统用电，电子信息设备机房用电，客梯用电，排污泵、生活水泵用电
主要通道及楼梯间照明用电，客梯用电，排污泵、生活水泵用电
负荷级别
注：当本表负荷分级与11类建筑各自负荷分级情况不一致时，负荷级别宜按其中高者确定，
3供电电源
3.1一级负荷中特别重要的负荷：除由两个电源供电外，应增设应急电源，并严禁将其他负荷接入应急供电系统。应急电源：独立于正常电源的发电机组、供电网络中独立于正常电源的专用馈电线路、蓄电池。3.2一级负荷：应由两路独立电源供电、当其中一路电源发生故障时，另一路电源不应受到响。每路电源应能满足全部一级负荷的供电要求。
3.3二级负荷：宜由两回线路供电：在负荷较小或地区供电条件困用两根电缆组成的线路供电，其每根电缆应能承受全部的二级负荷。3.4三级负荷：不属于上述一级负荷中特别重要的、一级、二级的负荷，由一路电源供电。
4低压配电系统（见各类建筑）
5计量方式（见各类建筑）
6照明设计
6.1室内照明优先采用高效、节能的荧光灯及节能型光源，应选用无眩光的灯具，气体放电灯应设置电容补偿，功率因数不应低于0.9。6.2人工照明设备应与窗口射入的天然光合理结合，宜将直管型荧光灯与窗口平行布置，灯列控制宜与窗口平行，有条件时，可设照明自动控制开关或调光开关。
6.3为避免光幕和反射眩光，不宜将直管型荧光灯布置在工作台平行的正上方。
6.4在有计算机显示器的工作区宜选用无眩光无屏幕反射的照明方式。
6.5开水间应选用防潮型灯具，公共浴室应选用防潮防水型灯具。燃气表间、燃气锅炉房、燃气直燃式冷水机房应根据该区域的防爆等级选用防爆型灯具，灯开关及插座应位于爆炸危险区外。7防雷与接地
7.1防雷
7.1.1符合下列情况之一的建筑物，应按第二类防雷建筑物采取防共性设
计要点
供电电源及防雷与接地
图集号
审核李立晓医彩校对汪浩造设计孙兰及页
08D800-1
雷措施：
1）高度超过100m的建筑物：
2）国家级重点文物保护建筑物：3）国家级的会堂、办公建筑物、档案馆、大型博展建筑物、国宾馆、大型旅游建筑物；
4）年预计雷击次数大于0.06的部、省级办公建筑物及其他重要或人员密集的公共建筑物：
5）年预计雷击次数大于0.3的住宅、办公楼等一般民用建筑物。7.1.2符合下列情况之一的建筑物、应按第三类防雷建筑物采取防雷措施：
1）省级重点文物保护建筑物及省级档案馆；2）省级大型计算中心和装有重要电子设备的建筑物：3）19层及以上的住宅建筑和高度超过50m的其它民用建筑物；4）年预计雷击次数大于或等于0.012且小于或等于0.06的部、省级办公建筑物及其他重要或人员密集的公共建筑物：5）年预计雷击次数大于或等于0.06且小于或等于0.3的住宅、办公楼等一般民用建筑物；
6）建筑群中最高的建筑物或位于建筑群边缘高度超过20m的建筑物：
7）通过调查确认当地遭受过雷击灾害的类似建筑物，历史上雷害事故严重地区或雷害事故较多地区的较重要建筑物。7.2接地
7.2.1不同电压等级用电设备的保护接地和功能接地，宜采用共用接地网：除有特殊要求外，电信及其他电子设备等非电力设备也可采用共用接地网。接地网的接地电阻应符合其中设备最小值的要求。7.2.2采用TN一C一S系统时，当保护导体与中性导体从某点分开后不应再合并，且中性导体不应再接地，7.2.3TT系统中，配电变压器中性点应直接接地。系统内所有电气设备外露且正常条件下不带电的可导电部分，宜采用保护导体与共用的接地网或保护接地母线、总接地端子相连。7.2.4IT系统中包括中性导体在内的任何带电部分严禁直接接地。IT系统中的电源系统对地应保持良好的绝缘状态。7.3安全
7.3.1民用建筑物内电气装置应采用总等电位联结。下列导电部分应采用总等电位联结导体可靠连接，并应在进入建筑物处接至总等电位联结端子板：
1）PE（PEN）线：
2）电气装置中的接地母线；
3）建筑物内的水管、煤气管、采暖和空调管道等金属管道；4）可以利用的建筑物金属构件。7.3.2
等电位联结线的截面应符合下表的规定。等电位联结线截面要求表
裁面积总等电位联结线裁面
6mm2（铜）
最小值
50mm2（钢）
一般值
最大值
共性设
计要点
局部等电位联线线裁面
有机械保护时2.5mm2（铜）
无机械保护时
4mm（铜）
16mm2（钢）
不小于最大PE线截面的一半
25mm2（铜）
100mm2（钢）
供电电源及防雷与接地
图集号
审核李立晓质彩校对汪浩造设计孙兰效页
08D800-1
8智能化系统设计
8.1建筑智能化系统设计，一般由智能化集成系统、信息设施系统、信息化应用系统、建筑设备管理系统、公共安全系统、机房工程等要素构成。
8.2各类建筑智能化系统的配置应符合国家标准《智能建筑设计标准》GB/T50314-2006的规定，系统的配置详见第10、11页各类建筑智能化系统配置表。9智能化集成系统
智能化集成系统应以满足建筑物的使用功能为自标，确保对各类系统监控信息资源的共享和优化管理10信息设施系统
信息设施系统宜包括通信接入系统、电话交换系统、信息网络系统、综合布线系统、室内移动通信覆盖系统、卫星通信系统、有线电视及卫星电视接收系统、广播系统、会议系统、信息导引及发布系统、时钟系统和其他相关的信息通信系统。10.1通信接入系统
10.1.1应根据用户信息通信业务的需求，将建筑物外部的公用通信网或专用通信网的接入系统引入建筑物内。10.1.2对于出租的区域，宜由建设方和物业管理方建立通信接入系统，并将公用通信网或专用通信网引入至出租区域内。10.2电话交换系统
10.2.1综合业务数字程控用户交换机系统设备的出入中继线数量，应根据实际话务量等因素确定，并预留裕量。10.2.2建筑物内所需的电话端口应按实际需求配置，并预留裕量。10.2.3建筑物公共部位宜配置公用的直线电话、内线电话和无障碍专用的公用直线电话和内线电话。10.3信息网络系统
10.3.1信息网络系统应根据工作业务的需求配置路由器、服务器和信息端口。
10.3.2建筑物内流动人员较多的公共区域或布线配置信息点不方便的大空间等区域，宜根据需要配置无线局域网络系统。10.3.3出租区域内的信息网络系统，宜由承租者的业主自行建设10.3.4信息网络系统应配置相应的信息安全保障设备。10.4综合布线系统
10.4.1综合布线系统工程宜按7个部分进行设计：工作区、配线子系统、干线子系统、建筑群子系统、设备间、进线间和管理。10.4.2工作区：每一个工作区信息插座模块（电、光）数量不宜少于2个，~220V电源带保护接地的插座数量不应少于1个。10.4.3配线子系统：连接至电信间的每一根水平电缆/光缆应终接于相应的配线模块，配线模块与缆线容量相适应：集合点（CP）配线设备与楼层配线设备（FD）之间水平线缆的长度应大于15m，同一个水平电缆路由不允许超过一个CP。10.4.4干线子系统：所需要的电缆总对数和光纤总芯数，应满足工程的实际需求，并留有适当的备份容量。主干缆线宜设置电缆与光缆，并互相作为路由。
10.4.5建筑群子系统：建筑群配线设备（CD）宜安装在进线间或设备间，并可与入口设施或建筑物配线设备（BD）合用场地10.4.6电信间：信息点数量不多于400个，水平缆线长度在90m范围以内，宜设置一个电信间。10.4.7设备间：每幢建筑物内应至少设置1个设备间。共性设
计要点
信息设施系统
图集号
审核李立晓质彩校对汪浩造设孙兰页08D800-1
