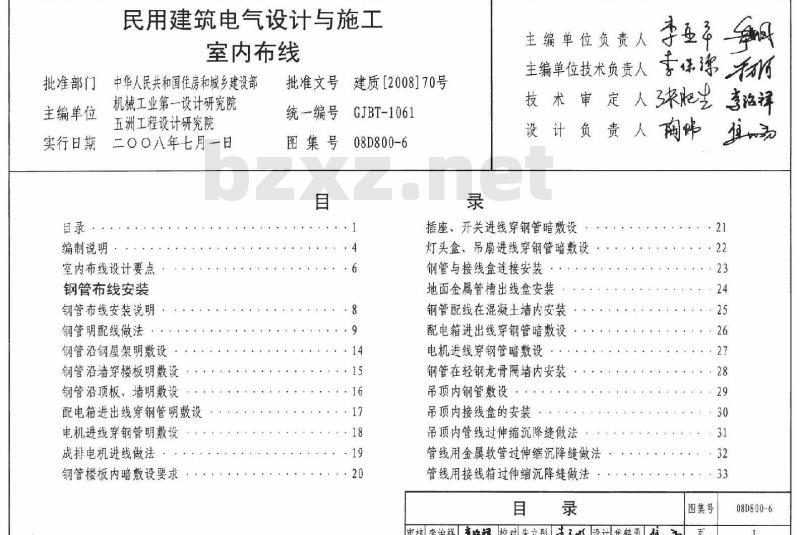

【其他行业标准】 民用建筑电气设计与施工 下册（2008年合订本）D800-6~8

批准部门
主编单位
民用建筑电气设计与施工
室内布线
中华人民共和国住房和城乡建设部机械工业第一设计研究院
五洲工程设计研究院
二00八年七月一日
实行日期
编制说明
室内布线设计要点
钢管布线安装
钢管布线安装说明
钢管明配线做法
钢管沿钢屋架明敷设
钢管沿墙穿楼板明敷设
钢管沿顶板、墙明敷设
配电箱进出线穿钢管明敷设
电机进线穿钢管明敷设
成排电机进线做法
钢管楼板内暗敷设要求
批准文号建质[2008]70号
GJBT-1061
统一编号
08D800-6
图集号
争亚至
主编单位负责人
寺保和
主编单位技术负责人
李鸿择
技术审定人
设计负责人离串
插座、开关进线穿钢管暗敷设
灯头盒、吊扇进线穿钢管暗敷设钢管与接线盒连接安装
地面金属管槽出线盒安装
钢管配线在混凝土墙内安装
配电箱进出线穿钢管暗敷设
电机进线穿钢管暗敷设
钢管在轻钢龙骨隔墙内安装
吊顶内钢管敷设
吊顶内接线盒的安装
吊顶内管线过伸缩沉降缝做法
管线用金属软管过伸缩沉降缝做法管线用接线箱过伸缩沉降缝做法目录
审核李治祥直择校对朱立彤求心设计焦鹤勇值为21
图集号
08D800-6

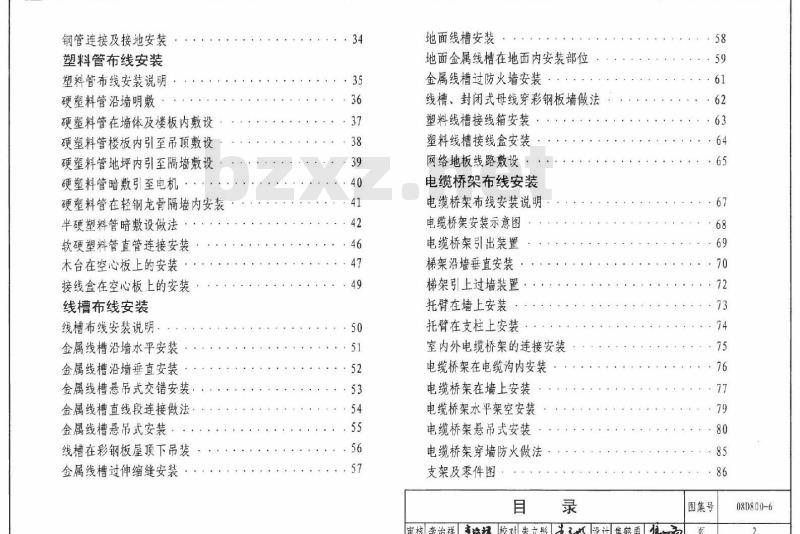

钢管连接及接地安装
塑料管布线安装
塑料管布线安装说明·
硬塑料管沿墙明敷
硬塑料管在墙体及楼板内敷设
硬塑料管楼板内引至吊顶敷设
硬塑料管地坪内引至隔墙敷设
硬塑料管暗敷引至电机
硬塑料管在轻钢龙骨隔墙内安装半硬塑料管暗敷设做法
软硬塑料管直管连接安装
本台在空心板上的安装
接线盒在空心板上的安装
线槽布线安装
线槽布线安装说明，
金属线槽沿墙水平安装
金属线槽沿墙垂直安装
金属线槽悬吊式交错安装
金属线槽直线段连接做法
金属线槽悬吊式安装
线槽在彩钢板屋顶下吊装
金属线槽过伸缩缝安装
··53
地面线槽安装
地面金属线槽在地面内安装部位金属线槽过防火墙安装··
线槽、封闭式母线穿彩钢板墙做法塑料线槽接线箱安装：：
塑料线槽接线盒安装：
网络地板线路敷设
电缆桥架布线安装
电缆桥架布线安装说明
电缆桥架安装示意图
电缆桥架引出装置
梯架沿墙垂直安装：
梯架引上过墙装置·
托臂在墙上安装，
托臂在支柱上安装
室内外电缆桥架的连接安装
电缆桥架在电缆沟内安装
电缆桥架在墙上安装
电缆桥架水平架空安装
电缆桥架悬吊式安装
电缆桥架穿墙防火做法
支架及零件图：
审核李治祥鸿择校对朱立彤 未心设焦鹤勇值58
图集号
08D800-6
墙上开洞尺寸及隔板图：
固定框图：

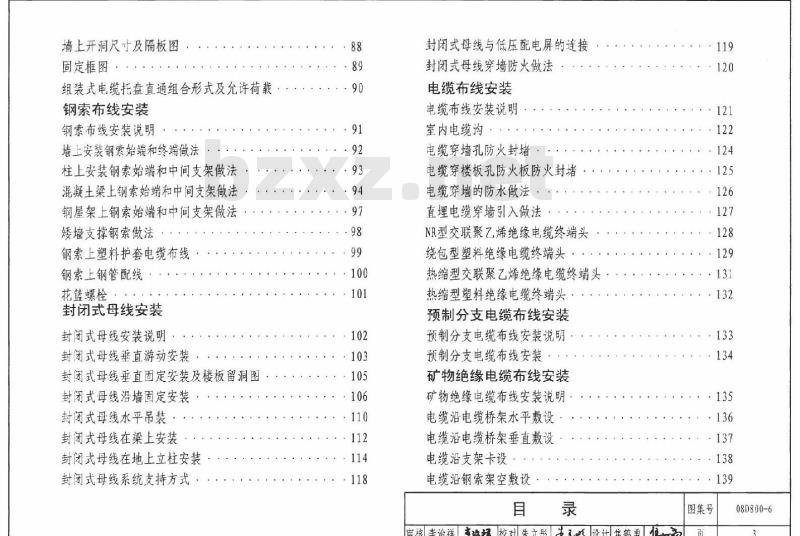

组装式电缆托盘直通组合形式及允许荷载钢索布线安装
钢索布线安装说明
墙上安装钢索始端和终端做法
柱上安装钢索始端和中间支架做法混凝土梁上钢索始端和中间支架做法钢屋架上钢索始端和中间支架做法矮墙支撑钢索做法
钢索上塑料护套电缆布线
钢索上钢管配线
花篮螺栓：
封闭式母线安装
封闭式母线安装说明
封团式母线垂直游动安装
封闭式母线垂直固定安装及楼板留洞图封闭式母线沿墙固定安装
封闭式母线水平吊装
封闭式母线在梁上安装
封闭式母线在地上立柱安装
封闭式母线系统支持方式
：101
：103
：105
封闭式母线与低压配电屏的连接封闭式母线穿墙防火做法
电缆布线安装
电缆布线安装说明
室内电缆沟
电缆穿墙孔防火封堵
电缆穿楼板孔防火板防火封堵
电缆穿墙的防水做法
直理电缆穿墙引入做法
NR型交联聚乙烯绝缘电缆终端头绕包型塑料绝缘电缆终端头
热缩型交联聚乙烯绝缘电缆终端头执缩型塑料绝缘电缆终端头：
预制分支电缆布线安装
预制分支电缆布线安装说明
预制分支电缆布线安装
矿物绝缘电缆布线安装
矿物绝缘电缆布线安装说明
电缆沿电缆桥架水平敷设
电缆沿电缆桥架垂直敷设
电缆沿支架卡设
电缆沿钢索架空敷设
审核李治祥享鸿择校对朱立彤 未王设计焦鹤勇佳力119
：124
：125
图集号
08D800-6
电缆通过伸缩沉降缝示意图
电缆接地敷设示意图
电气竖井设备安装
电气竖井设备安装说明·
电气竖井设备布置
电气竖井设备布置剖面图
电气竖井配电间设备布置示意图电气竖井内电缆桥架垂直安装
电气坚井内电缆配线垂直安装
电气竖井内金属线槽与配电箱安装电气竖井内封闭式母线与配电箱安装电缆接头盒、分线箱安装
端子箱安装
竖井内配电箱安装
竖井内计量表柜安装
按环境条件选择线路敷设方式·电线电缆使用场所分级·：
阻燃或耐火电线电缆种类及阻燃级别选择STABILOY合金电缆技术参数：：YTTW无机（矿物）电缆技术参数·140
：152
：155

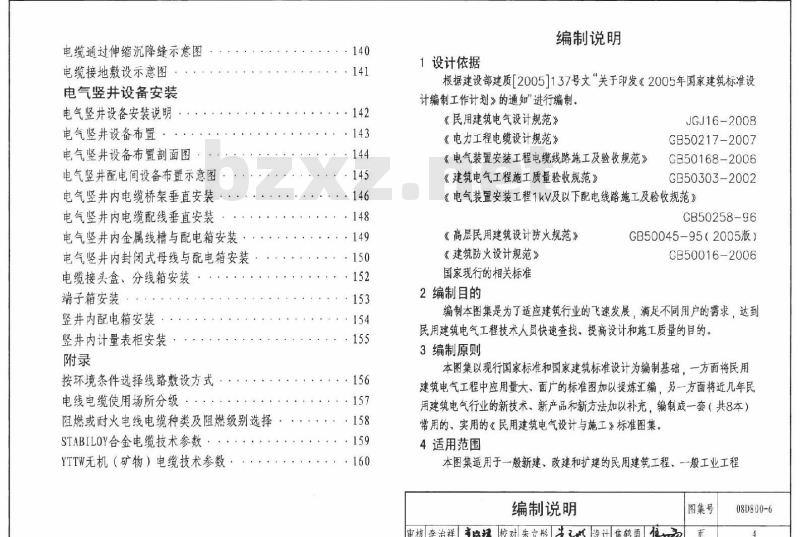

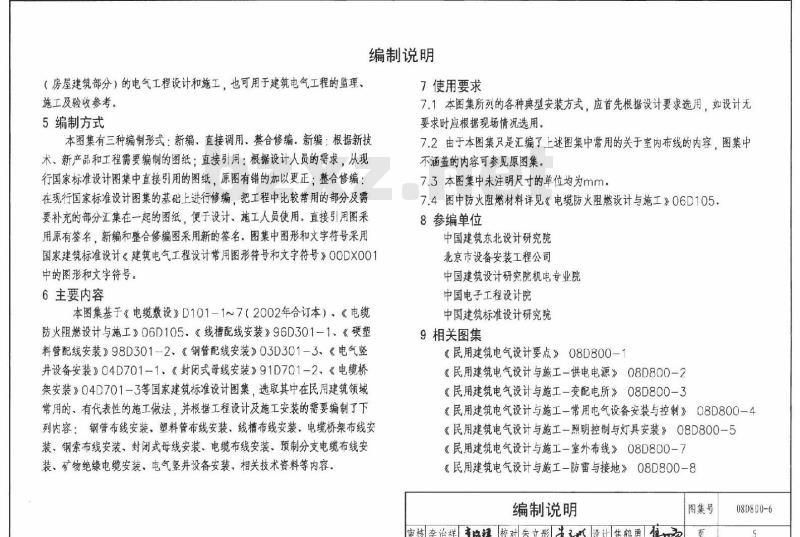

1设计依据
编制说明
根据建设部建质[20051137号文“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。《民用建筑电气设计规范》
《电力工程电缆设计规范》
《电气装置安装工程电缆线路施工及验收规范》《建筑电气工程施工质量验收规范》JGJ16-2008
GB50217-2007
GB50168-2006
GB50303-2002
《电气装置安装工程1kV及以下配电线路施工及验收规范》GB50258-96
《高层民用建筑设计防火规范》《建筑防火设计规范》
国家现行的相关标准
2编制目的
GB50045-95（2005版）
GB50016-2006
编制本图集是为了适应建筑行业的飞速发展，满足不同用户的需求，达到民用建筑电气工程技术人员快速查找、提高设计和施工质量的目的。3编制原则
本图集以现行国家标准和国家建筑标准设计为编制基础，一方面将民用建筑电气工程中应用量大、面广的标准图加以提炼汇编，另一方面将近几年民用建筑电气行业的新技术、新产品和新方法加以补充，编制成一套（共8本）常用的、实用的《民用建筑电气设计与施工》标准图集。4适用范围
本图集适用于一般新建、改建和扩建的民用建筑工程、一一般工业工程编制说明
审核李治祥直陪祥校对朱立形装心设计焦鹤勇值为图集号
08D800-6
（房屋建筑部分）的电气工程设计和施工，也可用于建筑电气工程的监理、施工及验收参考。
5编制方式
编制说明
7使用要求
7.1本图集所列的各种典型安装方式，应首先根据设计要求选用，如设计无要求时应根据现场情况选用。
本图集有三种编制形式：新编、直接调用、整合修编。新编：根据新技术、新产品和工程需要编制的图纸：直接引用：根据设计人员的需求，从现行国家标准设计图集中直接引用的图纸，原图有错的加以更正：整合修编：在现行国家标准设计图集的基础上进行修编，把工程中比较常用的部分及需要补充的部分汇集在一起的图纸，便于设计、施工人员使用。直接引用图采用原有签名，新编和整合修编图采用新的签名。图集中图形和文字符号采用国家建筑标准设计《建筑电气工程设计常用图形符号和文字符号》OODX001中的图形和文宇符号。
6主要内容
本图集基于《电缆敷设》D101-1～7（2002年合订本）、《电缆防火阻燃设计与施工》06D105、《线槽配线安装》96D301-1、《硬塑料管配线安装》98D301-2、《钢管配线安装》03D301-3、《电气竖井设备安装》04D701-1、《封闭式母线安装》91D701-2、《电缆桥架安装》Q4D701-3等国家建筑标准设计图集，选取其中在民用建筑领域常用的、有代表性的施工做法，并根据工程设计及施工安装的需要编制了下列内容：钢管布线安装、塑料管布线安装、线槽布线安装，电缆桥架布线安装，钢索布线安装，封闭式母线安装、电缆布线安装、预制分支电缆布线安装、矿物绝缘电缆安装、电气竖井设备安装、相关技术资料等内容72由于本图集只是汇编了上述图集中常用的关于室内布线的内容，图集中不涵盖的内容可参见原图集。
7.3本图集中未注明尺寸的单位均为mm。7.4图中防火阻燃材料详见《电缆防火阻燃设计与施工》06D105、8参编单位
中国建筑东北设计研究院
北京市设备安装工程公司
中国建筑设计研究院机电专业院中国电子工程设计院
中国建筑标准设计研究院
9相关图集
《民用建筑电气设计要点》08D800-1《民用建筑电气设计与施工-供电电源》08D800-2《民用建筑电气设计与施工-变配电所》08D800-3《民用建筑电气设计与施工－常用电气设备安装与控制》08D800一4《民用建筑电气设计与施工-照明控制与灯具安装》08D800-5《民用建筑电气设计与施工一室外布线》08D800-7《民用建筑电气设计与施工-防雷与接地》08D800一8编制说明
图集号
审核李治祥事鸿祥校对失立形装设计焦鹤勇摄动页
08D800-6
室内布线设计要点
1．施工中应遵守国家现行相关的规范和标准，工程中使用的电缆、管材、母线、桥架等均应符合国家和相关部门的产品技术标准，要求CCC强制认证的需有相应的认证标志。
2.内线工程使用的金属配件、金属管材等均应做防腐处理，除设计另有要求外，均应刷防锈底漆一道，明敷时应刷灰色面漆两道，潮湿场所等还可采取镀锌处理。钢管内外壁均应做防腐处理，暗数于混凝土中的钢管外壁无需做防腐处理。
3钢管埋入土层和有腐蚀性的垫层应采用水泥砂浆全面保护或采取其他防护措施。
4．砖体内的钢管无防腐层或防腐层脱落处应刷防锈底漆一道。5.埋入墙体或混凝土内的管线，距离表层的净距不应小于15，线管在砖墙内内剔槽敷设时必须采用M10水泥砂浆保护：消防控制、通信，报警线路采用暗敷时应敷设在不燃烧体的结构内，且保护层厚度不小于30，6．管线通过建筑物的伸缩缝、沉降缝时应有补偿装置。7．管路暗敷设时宜沿最短路径敷设，并应减少弯曲和重叠交叉，管路超过规定长度时需加大管径或加装接线盒，接线盒之间的间距需符合下列规定：7.1无弯曲时30m
7.2有一个弯时20m。
7.3有二个弯时15m。
7.4有三个弯时8m。
8.进入灯头盒和开关盒的导线数量不宜超过4根，否则宜采用高身接线盒。9.暗装灯头盒开关盒及接线盒的备用敲落孔一律不得敲落，当暗装在具有易燃结构部位及易燃装饰材料附近时，应对周围的易燃物做好隔热防火处理中间接线盒或分线盒均应加盖密封，盖板应涂刷与该墙面或顶棚相同颜色的油漆，或者采用盒盖直接坏腻子密封。10.配线工程的支持件应采用预埋螺栓、预埋铁件、涨锚螺栓等方法固定，严禁使用木塞法固定。使用涨管时应钻孔，钻孔规格应与涨管相配套。11.各种金属构件的安装螺孔不得采用电、气焊开孔。12.电气线路中的金属管，金属线槽、金属接线盒等正常情况下不带电的外露可导电部分均应接PE线，并连接成一个整体。13.穿金属管的线路应将同一个交流回路的所有相线及中线穿于同一根管内，单相的交流单芯电缆，不应单独穿于穿线钢管内。14．不同回路、不同电压等级和交，直流线路不应穿于同一根管内、但下列情况除外：
14.1标称电压为50V及以下的回路。14.2同一台电机的所有回路（包括操作回路）：14.3同一设备或同一联动系统设备的主回路和无电磁兼容要求的控制回路。14.4无电磁兼容要求的各种用电设备的信号回路，测量回路，控制回路。14.5同一照明灯具的几个回路。15。在同一根管内或线槽内的几个回路，所有绝缘导线和电缆都应具有与最高标称电压回路绝缘相同的绝缘等级。16.明配管使用的附件如灯头盒、开关盒、接线盒等应使用明装式，吊顶内配管附件按暗配管处理。
17、明敷或暗敷于潮湿场所的导管，应采用焊接钢管，且宜采用热镀锌焊接钢管。明配或暗配于干燥场所的导管，可采用电线管。暗配于楼板内的钢管宜采室内布线设计要点
审核王效惠效剪校对赵正武赵可设计陶炜陶始图集号
08D800-6
用焊接钢管，并且钻孔直径应与胀管规格相配合。18吊顶内数设的导管、线槽应有单独的吊挂或支撑装置，但直径20及以下的焊接钢管、直径25及以下电线管（含JDG和KGB钢管），可利用吊顶内的吊杆或主龙骨。吊顶内的接线盒等应单独固定。19.本图集包括的硬塑料管、半硬塑料管、塑料线槽等氧指数≥27。硬塑料管、塑料线槽应按要求有阻燃标识。20.埋设在墙内或混疑土内的硬塑料管，应采用中型及以上的塑料管，21.室内电气线路与其他管道之间的最小净距如设计无特殊说明时按下表进行调整：
激设方式
室内电气线路与其他管道之间的最小净距（m）名称
煤气（氧气）管Www.bzxZ.net
蒸汽管
天然气管
通风管
上下水管
二氧化碳管
压缩空气管
煤气（氧气）管
蒸汽管
天然气管
通风管
压缩空气管
上下水管
二氧化碳管
绝缘导线滑触线封闭母线
1.0/0.51.0/0.51.0/0.5
注：线路与蒸汽管不能保持表中的距离时，在其中间加隔层，平行距离可减至0.2m。22.电缆埋地过路或穿过楼板或墙时应穿钢管保护，钢管内径不应小于电缆外径的1.5倍。
23.导线连接应符合下列要求：
23.1导线在箱盒内的连接宜采用压接法，也可使用接线端子或线夹连接等铜芯导线也可采用交叉缠绕的方式。23.2导线与电气设备端子间的连接：单股铜芯及导线截面为2.5mm2线应压接端子或塘锡后连接。多股铝芯导线及导线截面超过2.5mm2的多股铜芯导线应压接端子后与电气设备连接（铜芯导线且设备自带插接式端子除外）。23.3铜，铝导线相连应采取过渡措施，一般可采用铜铝过渡端子，过渡套管，过渡线夹等，且过渡连接时，铜端子宜采取塘锡处理。23.4电线、电缆的芯线连接套管、端子等金具，应采用与芯线相适应的规格，且不应采用开口端子。
23.5电气设备的端子接线不得多于2根。23.6铜芯导线及铜芯接线端子糖锡时不应使用酸性焊剂。24．线路中绝缘导体或裸导体的颜色标记：24.1交流三相线路：L1相为黄色，L2相为绿色，L3相为红色，N线为淡蓝色，PE线为绿/黄双色。
24.2直流线路：正极（+）为赭色，负极（一）为蓝色。24.3绿黄双色只用于标记PE导体，不能用于其他标识。淡蓝色只能用于N线。24.4导体色标可用规定的颜色或绝缘导体的表面颜色标识在导体的全部长度上，也可标记在导体上的易识别部位。室内布线设计要点
审核王效惠已放校对赵正武起式设计陶炜陶好图集号
08D800-6
钢管布线安装说明
1，钢管配线适用于工业与民用建筑正常、多尘，潮湿的场所，用钢管作为电气线路明暗敷设保护管。
2.钢管严禁对口焊接，镀锌和壁厚<2mm的钢管不应套管焊接。3.钢管应接PE线或PEN线，镀锌钢管、可挠电线管不应熔焊连接，应以专用接地夹跨接，两点间连线为铜芯软导线，截面≥4mm2。套接紧定式钢导管、套接扣压式薄壁钢导管可不设置跨接地线。套接紧定式钢导管、套接扣压式薄壁钢导管、可挠金属电线保护管管路均不应作PE线用，4．钢管、接线盒、配件等均应按工程设计规定镀锌或涂漆，若无特殊要求可刷樟丹一道、灰漆一道。防腐要求较高的场所宜采用热镀锌钢管及配件。5.套接紧定式钢导管管径DN≥32mm时，连接套管每端的紧定螺钉不应少于2个。套接扣压式薄壁钢导管管径DN<25mm时，每端扣压点不应少于2处：管径DN≥32mm时，每端扣压点不应少于3处，连接扣压点深度不应小于1.0mm。管壁扣压形成时，每端扣压点不应少于3处，连接扣压点深度不应小于1.0mm。管壁扣压形成的凹，凸点不应有毛刺。6．在潮湿场所内钢导管之间的连接，以及钢管与接线盒等的连接处，应做防水防腐密封处理。
7.套接扣压式薄壁钢导管暗敷时，接口处的缝隙在扣压时应采用封堵措施可采用导电胶封堵或采用胶带纸封包。紧定式薄壁钢导管考虑工艺要求，不宜在混凝土中暗数。
8管路暗敷设时接线盒的备用敲落孔一律不应敲落，中间接线盒应加盖封闭。
9导线在管内不应有接头，接头应在接线盒内进行。10.管路明数（沿水平方向或垂直方向直线段数设）固定点间最大允许距离应符合下表：
管路明敷（沿水平方向或垂直方向直线段敷设）固定点间最大充许距离最大允许距离
导管种类
壁厚>2mm刚性钢导管
壁厚<2mm刚性钢导管
可揽金属电线保护管
11.钢管与管道最小距离见下表：管径DN
50~6565以上
15~2025~32
25003500
钢管与管道最小距离（mm）
管道名称
最小允许距高
管道上
替道下
蒸汽管
热水管
注：1.对采取保温设施的蒸汽管，上下净距均可减至200，2.当与水管同侧数设时，宜敷设在水管上方通风.给排水及压缩空气管
3管线互相交叉时的距离，不宜小于相应上述情况的平行净距。12.混凝土构件中有预埋件或建筑钢构件上允许焊接时，宜将各种支架与预埋件或钢构件焊接，面不采用抱箍或螺栓紧固方案。13．多管排列吊杆敷设时，应校验土建结构和吊杆载荷。14.混凝土构件上土建专业充许钻孔时，宜采用涨锚螺栓或塑料胀管作为紧固方案，并且钻孔直径应与胀管规格相配合。15.所有螺钉、螺栓等紧固件均应采用镀锌标准件，各种现场制作的金属支架及钢构件应除锈，刷防锈底漆一道，油漆两道，16.钢制零配件除注明外，通常采用Q235-A钢制造钢管布线安装说明
审核王效惠已效惠校对赵正武起式设计陶炜陶始图集号
080800-6
焊接地线
沿吊架敷设
沿支架敷设
焊接B
接地线
吊架螺栓和胀锚
螺栓可在选一种
钢管用吊架，支架或沿墙敷设时管卡固定点间最大间距L（m）钢管种类
壁厚>2mm
的钢管
壁厚≤2mm
的钢管
DN15~20
钢管管径
DN25~32
DN32~40
注：本页为钢管采用支吊架固定的安装做法。DN50~65
30401140114014030
DN65及以上
吊架螺栓
L40×4
14040/150
双管扁钢支架数设
钢管明配线做法
单管吊杆数设
[30]2525]
双管吊架上敷设
图集号
审核王效惠效剪校对赵正武起式设计陶炜陶始管吊卡
08D800-6
@10圆钢抱箱
MB吊钩螺栓
M10螺栓
沿屋架侧面敷设
M8吊钩螺栓
楼板下敷设
M10吊钩螺栓
沿墙跨柱敷设
ae 00 a
塑料胀管
沿墙敷设
20A+30
M8吊钩螺栓
M10螺栓
Q10度钢抱箱
沿屋架下激设
沿预制板板缝下敷设（梁上）
沿预制板板缝下激设（梁下）
注：本页为钢管采用支吊架在墙、梁柱等结构件上固定的安装做法。
胀锚螺栓
钢管明配线做法
审核王效惠放惠校对赵正武起式设计陶炜陶图集号
08D800-6
型钢垫板
单边管卡
单管角钢支架沿墙数设
U形槽管卡
U形型钢
沿钢柱支架敷设
吊架螺栓做法
U形型钢
网架节点球
M6~M10
U形螺丝管卡
交叉形管卡
M6~M10
U形螺丝单边管卡
交叉形管卡做法
护图帽
2~4钢卡板
接地线
橡胶垫
钢管与接线盒连接
钢管角钢支架连接做法
注：本图为钢管采用支吊架在钢柱、钢网架节点球等结构上的安装做法。
预留@8支持杆剂
沿钢网架结构节点球激设
钢管明配线做法
审核王效惠效剪校对赵正武起式设计陶炜陶始图集号
08D800-6
M10螺栓
@25套管
40×4垫块
U形槽钢垂直安装
U形槽钢水平安装
$11(9)
装配图
注：本页为钢管采用槽钢支架固定的安装做法3000
U形型钢
型钢垫板
U形型钢
U形槽管卡
U形槽管卡
U形槽管卡规格尺寸（mm）
电线管
型号及规格
钢板厚2mm
钢板厚2mm
钢管明配线做法
审核王效惠 已效校对赵正武可设计陶炜 陶始A
图集号
配螺母长度现场定
08D800-6
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
