【其他行业标准】 防空地下室电气设计FD01~02（2007年合订本）

防空地下室电气设备安装
批准部门
主编单位
实行日期
编制说明
中华人民共和国建设部
国家人民防空办公室
北京市建筑设计研究院
二〇〇七年五月－日
防空地下室电源配电柜（箱）布置图配电柜（箱）索引表
配电柜（箱）布置图（-AP1）
配电柜（箱）布置图（-AP6）
配电柜（箱）布置图（-AP7）
配电柜（箱）布置图（-AL3）
配电柜（箱）布置图（-AL4）·配电柜（箱）布置图（-AT3）：控制电路图
通风方式信号控制电路图
通风方式信号控制箱、信号箱布置图智能型通风方式信号控制电路图智能型通风方式控制箱布置图
智能型通风方式显示屏电路图
防化值班室插座箱布置图
设备安装
管线穿越防空地下室口部做法
电气线路明管敷设防护密闭做法电气线路暗管敷设防护密闭做法建质【2007］50号
批准文号
统一编号　GJBT-1003
图集号07FD02
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
电缆桥架穿越防空地下室围护结构做法防护密闭穿墙管抗力片详图
穿墙管密闭肋详图：
封闭母线穿越防空地下室围护结构做法（一封闭母线穿越防空地下室圖护结构做法Jbd：n'et防空地下室灯具安装做法？
防空地下室音响信号按钮详图
电缆防爆波井做法（一）
电缆防爆波井做法（二）
移动电站预留备用穿墙管做法
防空地下室出入口照明示例图（一-防空地下室出入口照明示例图（二）防空地下室通风方式信号布置示例图防空地下室出入口普通门铃及按钮布置示例图相关技术资料
通风方式控制箱选型说明
通风方式显示屏选型表
控制信号配线示意图
审核杨维迅校对罗洁线设计方磊图集号
07FD02

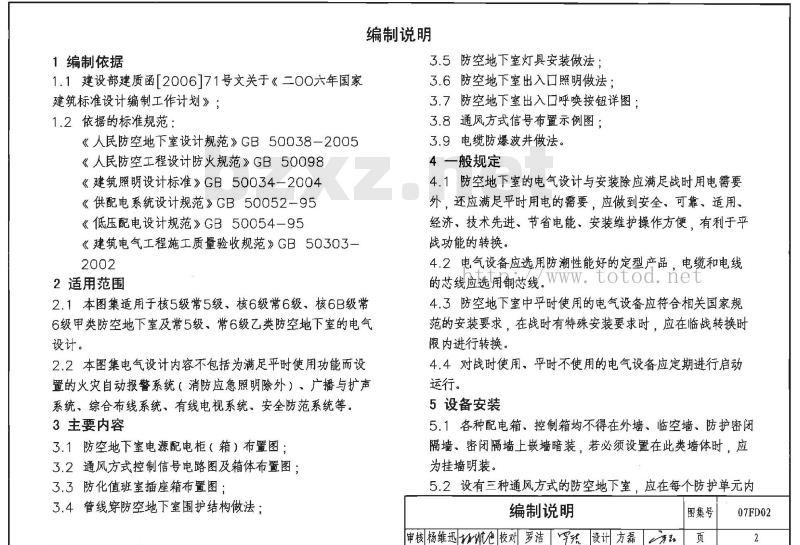

1编制依据
1.1建设部建质函「2006171号文关于《二00六年国家建筑标准设计编制工作计划》；1.2依据的标准规范：
《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098《建筑照明设计标准》GB50034一2004《供配电系统设计规范》GB50052-95《低压配电设计规范》GB50054一95《建筑电气工程施工质量验收规范》GB50303一2002
2 适用范围
编制说明
3.5防空地下室灯具安装做法：
3.6防空地下室出入口照明做法：3.7防空地下室出入口呼唤按钮详图：3.8通风方式信号布置示例图：
3.9电缆防爆波井做法。
4一般规定
4.1防空地下室的电气设计与安装除应满足战时用电需要外、还应满足平时用电的需要、应做到安全、可靠、适用经济、技术先进、节省电能、安装维护操作方便，有利于平战功能的转换。
4.2电气设备应选用防潮性能好的定型产品，电缆和电线的芯线应选用铜芯线.www。totod。net2.1本图集适用于核5级常5级、核6级常6级、核6B级常6级甲类防空地下室及常5级，常6级乙类防空地下室的电气设计。
2.2本图集电气设计内容不包括为满足平时使用功能而设置的火灾自动报警系统（消防应急照明除外）、广播与扩声系统、综合布线系统、有线电视系统、安全防范系统等。3主要内容
3.1防空地下室电源配电柜（箱）布置图：3.2通风方式控制信号电路图及箱体布置图：3.3防化值班室插座箱布置图；
3.4管线穿防空地下室围护结构做法：4.3防空地下室中平时使用的电气设备应符合相关国家规范的安装要求，在战时有特殊安装要求时，应在临战转换时限内进行转换。
4.4对战时使用，平时不使用的电气设备应定期进行启动运行。
5设备安装
5.1各种配电箱、控制箱均不得在外墙、临空墙、防护密闭隔墙、密闭隔墙上嵌墙暗装，若必须设置在此类墙体时，应为挂墙明装。
5.2设有三种通风方式的防空地下室，应在每个防护单元内编制说明
图集号
审核杨维迅校对罗洁线设计方磊页07FD02

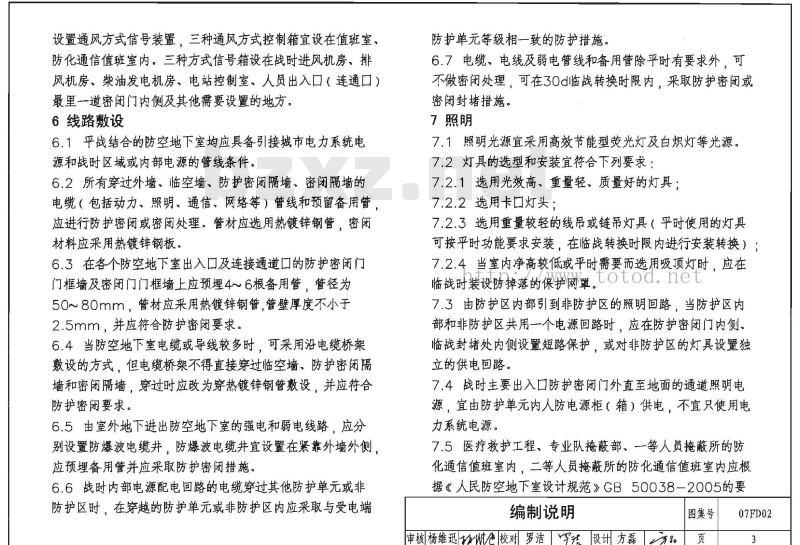

设置通风方式信号装置，三种通风方式控制箱宜设在值班室、防化通信值班室内。三种方式信号箱设在战时进风机房，排风机房，柴油发电机房、电站控制室，人员出入口（连通口）最里一道密闭门内侧及其他需要设置的地方。6线路敷设
6.1平战结合的防空地下室均应具备引接城市电力系统电源和战时区域或内部电源的管线条件。6.2所有穿过外墙、临空墙、防护密闭隔墙、密闭隔墙的电缆（包括动力、照明、通信，网络等）管线和预留备用管，应进行防护密闭或密闭处理。管材应选用热镀锌钢管，密闭材料应来用热镀锌钢板。
6.3在各个防空地下室出入口及连接通道口的防护密闭门门框墙及密闭门门框墙上应预埋4～6根备用管，管径为50~80mm，管材应采用热镀锌钢管，管壁厚度不小于2.5mm，并应符合防护密闭要求。6.4当防空地下室电缆或导线较多时、可采用沿电缆桥架敷设的方式，但电缆桥架不得直接穿过临空墙，防护密闭隔墙和密闭隔墙，穿过时应改为穿热镀锌钢管敷设，并应符合防护密闭要求。
6.5由室外地下进出防空地下室的强电和弱电线路、应分别设置防爆波电缆井，防爆波电缆井宜设置在紧靠外墙外侧，应预埋备用管并应采取防护密闭措施。6.6战时内部电源配电回路的电缆穿过其他防护单元或非防护区时，在穿越的防护单元或非防护区内应梁取与受电端防护单元等级相一致的防护措施。6.7电缆、电线及弱电管线和备用管除平时有要求外，可不做密闭处理，可在30d临战转换时限内，采取防护密闭或密闭封堵措施。
7照明
7.1照明光源宜采用高效节能型荧光灯及白炽灯等光源。7.2灯具的选型和安装宜符合下列要求：7.2.1选用光效高重量轻、质量好的灯具：7.2.2选用卡口灯头；
7.2.3选用重量较轻的线吊或链吊灯具（平时使用的灯具可按平时功能要求安装，在临战转换时限内进行安装转换）；7.2.4当室内净高较低或平时需要而选用吸顶灯时，应在临战时装设防掉落的保护网罩。totod：net7.3由防护区内部引到非防护区的照明回路，当防护区内部和非防护区共用一个电源回路时，应在防护密闭门内侧临战封堵处内侧设置短路保护，或对非防护区的灯真设置独立的供电回路。
7.4战时主要出入口防护密闭门外直至地面的通道照明电源，宜由防护单元内人防电源柜（箱）供电：不宜只使用电力系统电源。
7.5医疗救护工程、专业队掩蔽部、一一等人员掩蔽所的防化通信值班室内。二等人员掩蔽所的防化通信值班室内应根据《人民防空地下室设计规范》GB50038一2005的要编制说明
图集号
审核杨维迅校对罗洁设计方磊页07FD02
求设置插座和断路器。
7,6医疗救护工程，专业队掩蔽部、一等人员掩蔽所的防化通信值班室应设置AC380V16A三相四孔插座、断路器各一个和AC220V10A单相三孔插座7个。77二等人员掩蔽所的防化通信值班室内应设置AC380V16A三相四孔插座、断路器各一个和AC220V1OA单相三孔插座5个。
8控制及信号
8.1有清洁式，滤毒式，隔绝式三种通风方式的防空地下室，应在每个防护单元内设置三种通风方式信号装置系统，应采用红色表示隔绝方式，绿色表示清洁方式，黄色表示滤毒方式。
8.2设有三种通风方式的防空地下室，在每个防护单元战时人员主要出入口防护密闭门的外侧，应设置一个有防护能力的呼叫按钮，音响装置应设在值班室或防化通信值班室内。8.3未设三种通风方式的人防工程，如配套工程的物资库，汽车库等，不需设置通风方式信号装置，根据平时使用需求，可设置普通门铃及门铃按钮，但战时应撤除。9接地
9.1防空地下室的接地形式宜采用TN一S，TN一C一S保护接地系统。防空地下室的内部电源线路，N线和PE线应严格分开。
9.2除特殊要求外，防空地下室宜采用一个接地系统，其接地电阻值应满足各系统中最小值的要求。9.3电源插座和潮湿场所的电气设备，应加装剩余电流保护装置，医疗用电设备装设的剩余电流保护装置，应只报警。不切断电源。
9.4I类照明灯具安装时，应增设保护PE线。9.5应利用防空地下室的结构钢筋网做自然接地体，当接地电阻值不能满足要求时，宜在室外增设人工接地装置。9.6防空地下室应将下列导电部分做等电位连接：9.6.1保护线接地干线：
9.6.2电气装置人工接地极的接地干线或总接地端子：9.6.3金属管道、如给水管、排水管、通风管、电缆或电线的穿线管等
9.6.4建筑物结构中的金属构件，如防护密闭门、密闭门防爆波活门的金属门框等v.W。totod。net9.6.5电气设备金属外壳、电缆金属外护套：9.6.6有浴室的卫生间应采取局部等电位连接措施10通信
战时通信设备的线路引入，应在各人员出入口预留防护密闭穿墙管，或根据需要设置通信防爆波电缆井。11相关图集
本图集宜与国家建筑标准设计《《人民防空地下室设计规范）图示一电气专业》05SFD10、《防空地下室电气设计示例》07FDO1、《防空地下室移动柴油电站》07FJO5配套使用。
编制说明
审核杨维迅做校对罗洁线设计方磊有图集号
07FD02
配电柜（箱）主要结构特点
一处电源进线开关器件
一处转换开关（－QCS）
预留战时EPS（UPS）接线条件
一处电源进线开关器件
一处转换开关（QCS）
两处电源进线开关器件
一处转换开关（一QCS）
预留战时EPS（UPS）接线条件
两处电源进线开关器件
一处转换开关（一QCS）
两处电源进线开关器件
一处转换开关（一QCS）
两处电源进线开关器件
一处转换开关（一QCS）
预留战时EPS（UPS）接线条件
一处自动转换开关（ATS）
一处转换开关（-QCS）
一处电源进线开关器件
三相断路器（－QF）配出
配电柜（箱）编号
-AL1、-AL3
-AP4、-AP5
AP8、-AP10.-AP11
-AL4、-AL5
配电柜（箱）参考尺寸
1060x760x250
1060x760x250
2200x900x350
2200x900x350
1060x760x250
1060x760x250
2200x900x350
1060x760x200
注：1．电源进线开关器件的选择由设计人员依据供电系统确定。2.本图配电柜（箱）电源进线开关器件是依据07FD01工程示例系统图确定的、仅供设计人员参考使用配电柜（箱）布置图
参见本图集页次
-AL3见第9页
第6页
-AP7见第8页
第7页
第11页
-AL4见第10页
配电柜（箱）系统示意图
参见07FD01页次
第11页
—AL1见第10页
—AL3见第13页
第9页方案—
第9页方案三
工程示例系统图
参见07FD01页次
-AL3见第30页
—AP1见第22页
/-AP4见第1ooltod。net
-AP5见第11页
一AP7见第30页
-AP7见第13页
第12页
第11～13页
—AL4见第15页
-AP10见第15页

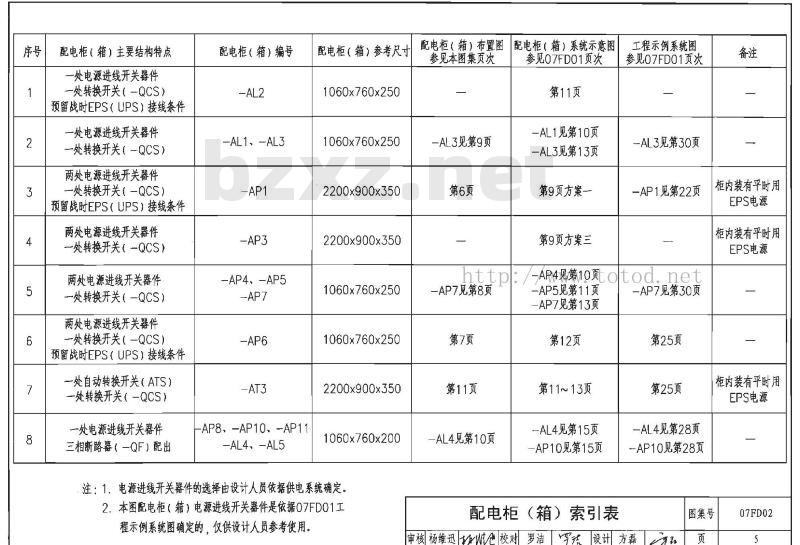

配电柜（箱）索引表
第25页
第25页
-AL4见第28页
AP10见第28页
柜内装有平时用
EPS电源
柜内装有平时用
EPS电源
柜内装有平时用
EPS电源
图集号
审核杨维迅校对罗洁线设计方磊07FD02
-F1~-F3
-F4~-F6
QR1~-QR6
aa e a e aee
annnannn
箱内元件布置图
-PW1 -PW2
-QF01日
日-QF02
-QR1～-QR6
G o ol a ol aooo0o
0000000000800808808808808
箱门布置图
参照代号
-F1~ -F3
-F4~ -F6
-QR1~--QR6
PW1~PW3
设备材料表
熔断器
熔断器
转换开关
塑壳断路器
塑壳断路器
单极撒型断略器
规格型号
63A/4P
50A/3P
50A/3P
C16A/1P
剩余电流保护断路器C16A/2P30mA6C16A,C20A/3P
三极微型断路器
V2kW应急电源
信号灯
端子板
钻牌框
cod-ne
战时区域电源
进线隔高
电力系统电源
指示回路保护
带隔离功能
电力系统电源指示
注：1，本图是07FD01第9页－AP1柜（箱）的布置示意图，配电柜（箱）的尺寸及元器件选择是依据07FD01第22页示例箱体参考厚度为250mm，箱内元件规格、数量及外形尺寸由2.
单项工程设计确定，本图仅供参考。3.EPS为平时使用的应急电源，连续供电时间不小于30min，临战时可拆除，改由战时应急电源EPS（UPS）供电。柜内预EPS（UPS）接线条件。
配电柜（箱）布置图（-AP1）
审核杨维迅校对罗洁线设计徐迪约迪图集号
07FD02
-F1~ -F3下载标准就来标准下载网
-F4~-F6
Blaalalalale
箱内元件布置图
-QF01日
—QF02
800088008008008088808
Q 6 000000080808808
箱门布置图
参照代号
-F1~-F3
-F4~ -F6
-PW1~PW3
设备材料表
熔断器
熔断器
转换开关
塑壳断路器
塑壳断路器
单极微型断路器
规格型号
125A/4P
100A/3P
100A/3P
C16A/1P
剩余电流保护断路器
C16A/2P30mA
三极微型断略器
信号灯
端子板
铭牌框
C16Ac20A/3P
战时区域电源
进线隔离
电力系统电源
指示画路保护
带隔离功能
电力系统电源指示
注：1．本图是07FD01第12页－AP6柜（箱）的布置示意图，配电柜（箱）的尺寸及元器件选择是依据07FD01第25页示例。2．箱体参考厚度为250mm，箱内元件规格、数量及外形尺寸由单项工程设计确定，本图仅供参考，配电柜（箱）布置图（-AP6）
审核杨维迅校对罗洁
苑设计徐迪
图集号
07FD02
-F1~-F3
-QF01日
..............
箱内元件布置图
QF01日
日-QF02
00080080080880800
箱门布置图
参照代号
-F1~ -F3
-QF01,-QF02
设备材料表
熔断器
转换开关
塑壳断路器
单极微型断路器
三极微型断路器
规格型号
100A/4P
80A/3P
C16A/1P
C16A,32A/3P
trpw1~Pw3www信号totod-ne
瑙子板
铭牌框
电力系统电源
指示回路保护
电力系统电源指示
1．本图是07FD01第13页一AP7柜（箱）的布置示意图，配电柜（箱）的尺寸及元器件选择是依据07FD01第30页示例，2.箱体参考厚度为250mm，箱内元件规格、数量及外形尺寸由单项工程设计确定，本图仅供参考。配电柜（箱）布置图（-AP7）
审核杨维迅航校对罗洁
线设计徐迪
图集号
07FD02
F1~-F3
qqo0qqoqoq66ooo
-QR-QF3
ceaeeacesa
箱内元件布置图
αμα
000000000000000
0 808888808888
箱门布置图
参照代号
-F1~ --F3
-PW1~PW3
设备材料表
熔断器
转换开关
塑壳断路器
单极微型断路器
规格型号
63A/4P
63A/3P
C16A/1P
剩余电流保护断路器C16A/2P30mA三极微型断路器
C16A,32A/3P
W信号灯
totod-ne
瑙子板
铭牌框
电力系统电源
指示回路保护
带隔离功能
电力系统电源指示
1．本图是07FD01第13页－AL3柜（箱）的布置示意图，配电柜（箱）的尺寸及元器件选择是依据07FD01第30页示例。箱体参考厚度为250mm，箱内元件规格、数量及外形尺寸由单2.
项工程设计确定，本图仅供参考。配电柜（箱）布置图（-AL3）
审核杨维迅航校对罗洁呼斌诊
设计徐迪
图集号
07FD02
F1~-F3
箱内元件布置图
日-QF01
箱门布置图
参熙代号
-F1~-F3
-PW1~PW3
熔断器
设备材料表
型号规格
C200A/3P
塑壳断路募
塑壳断路馨
信号灯
端子板
铭牌框
C100A/3P
电力系统电源
指示回路保护
带隔离功能
电力系统电源指示
1．本图是07FD01第15页一AL4柜（箱）的布置示意图，配电柜（箱）的尺寸及元器件选择是依据07FD01第28页示例。2.箱体参考厚度为200mm，箱内元件规格，数量及外形尺寸由单项工程设计确定，本图仅供参考。配电柜（箱）布置图（-AL4）
审核杨维迅校对罗洁
设计徐迪
图集号
07FD02
-QF1-QF3
doooeoaed
箱内元件布置图
箱门布置图
参照代号
-F1、-F2
设备材料表
熔断器
转换开关
双电源自动转换开关
单极微型断路器
三极微型断路馨
1kW应急电源
信号灯
端子板
铭牌框
规格型号
40A/4P
C16A/1P
C25A/3P
电力系统电源
指示回路保护
两路电源指示
1．本图是07FDO1第11～13页-AT3柜（箱）的布置示意图，配电柜（箱）的尺寸及元器件选择是依据07FD01第25页示例。2.箱体参考厚度为350mm，箱内元件规格、数量及外形尺寸由单项工程设计确定，本图仅供参考。3.EPS为平时使用的应急电源，连续供电时间不小于30min配电柜（箱）布置图（-AT3）
审核杨维迅州校对罗洁丝设计徐迪约他图集号
07FD02
~220V50Hz
源开关
源指示灯
-S2连接表
LW39AE0222/2
（清洁）
(隔绝）
(滤毒）
音响信号
端子的互相连接
1234567
X×X×
-PG01-PG1
清洁式指示灯
隔绝式指示灯
注：1，AC：通风方式信号控制箱一般设在防化通信值班室，值班室内。X4
滤毒式指示灯
2．AS1～ASn:通风方式信号指示灯箱,分别设在战时进风机房、排风机房、柴油发电机房、电站控制室、人员出入口（连通口）最里一道密闭门内侧及其他需要设置的地方。数量由单项工程设计决定。3.围线框内音响信号按钮应安装在主要出入口的第一道防护密闭门外侧。音响信号按钮应具有防护功能。4.围线框内的P1~Pn,PG1~PGn,PR1~PRn,PY1~PYn安装在各通风方式信号箱内。通风方式信号控制电路图
图集号
审核杨维迅校对罗洁呼筑设计段宏博段密博页
07FD02
