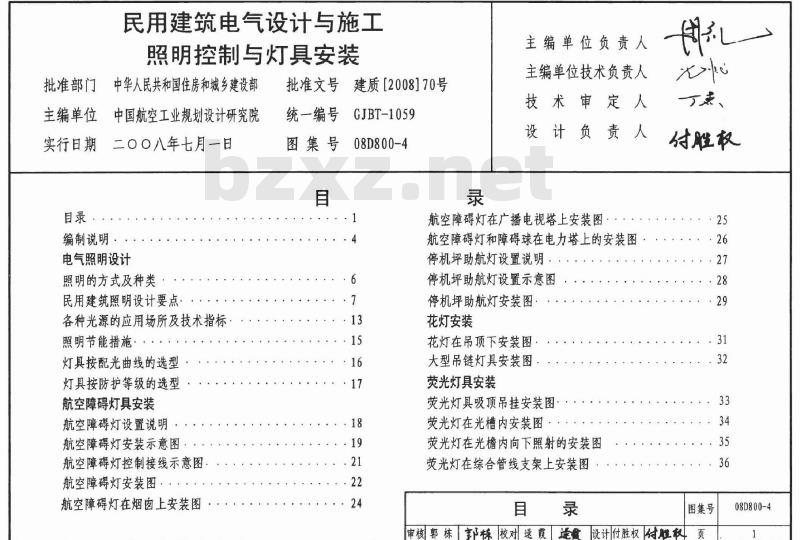

【其他行业标准】 民用建筑电气设计与施工 中册（2008年合订本）D800-4~5

民用建筑电气设计与施工
照明控制与灯具安装
批准部门中华人民共和国住房和城乡建设部主编单位中国航空工业规划设计研究院实行日期
月二00八年七月一日
编制说明
电气照明设计
照明的方式及种类
民用建筑照明设计要点
各种光源的应用场所及技术指标照明节能措施·
灯具按配光曲线的选型
灯具按防护等级的选型
航空障碍灯具安装
航空障碍灯设置说明
航空障碍灯安装示意图，
航空障碍灯控制接线示意图
航空障碍灯安装图·
航空障碍灯在烟窗上安装图
批准文号建质[2008]70号
统一编号
图集号
GJBT-1059
08D800-4
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
航空障碍灯在广播电视塔上安装图航空障碍灯和障碍球在电力塔上的安装图停机坪助航灯设置说明
停机坪助航灯设置示意图
停机坪助航灯安装图
花灯安装
花灯在吊顶下安装图：
大型吊链灯具安装图
荧光灯具安装
荧光灯具吸顶吊挂安装图·
荧光灯在光槽内安装图
荧光灯在光檐内向下照射的安装图荧光灯在综合管线支架上安装图目
审核郭栋栋校对逐霞
可素、
付胜权
图集号
选盘设计付胜权时胜权
08D800-4

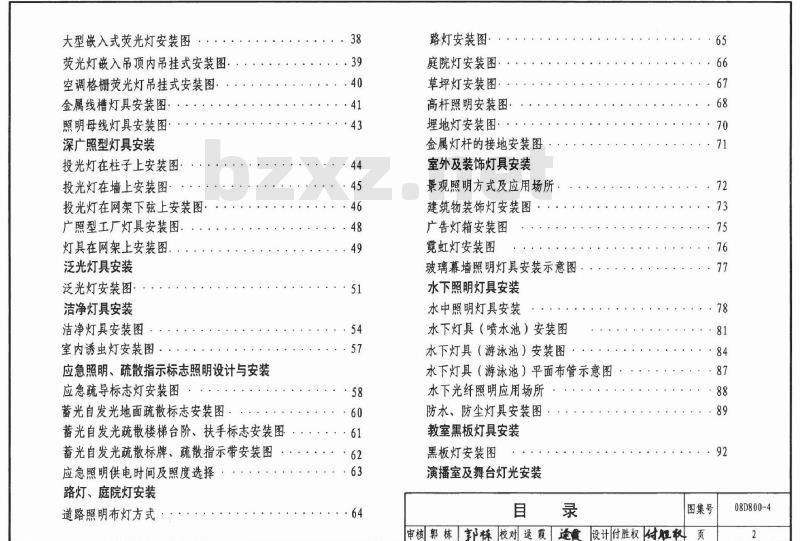

大型嵌入式荧光灯安装图
荧光灯嵌入吊顶内吊挂式安装图，空调格栅荧光灯吊挂式安装图
金属线槽灯具安装图·
照明母线灯具安装图·
深广照型灯具安装
投光灯在柱子上安装图·
投光灯在墙上安装图
投光灯在网架下弦上安装图
广照型工厂灯具安装图
灯具在网架上安装图
泛光灯具安装
泛光灯安装图·
洁净灯具安装
洁净灯具安装图
室内诱虫灯安装图.
应急照明、疏散指示标志照明设计与安装应急疏导标志灯安装图
蓄光自发光地面疏散标志安装图蓄光自发光疏散楼梯台阶、扶手标志安装图蓄光自发光疏散标牌、疏散指示带安装图应急照明供电时间及照度选择
路灯、庭院灯安装
道路照明布灯方式
路灯安装图·
庭院灯安装图··
草坪灯安装图··
高杆照明安装图·
埋地灯安装图··
金属灯杆的接地安装图
室外及装饰灯具安装
景观照明方式及应用场所
建筑物装饰灯安装图
广告灯箱安装图
霓虹灯安装图
玻璃幕墙照明灯具安装示意图
水下照明灯具安装
水中照明灯具安装
水下灯具（喷水池）安装图
水下灯具（游泳池）安装图
水下灯具（游泳池）平面布管示意图水下光纤照明应用场所
防水、防尘灯具安装图
教室黑板灯具安装
黑板灯安装图
演播室及舞台灯光安装
图集号
审核郭栋訓栋校对退霞
选霞设计付胜权付胜权
08D800-4

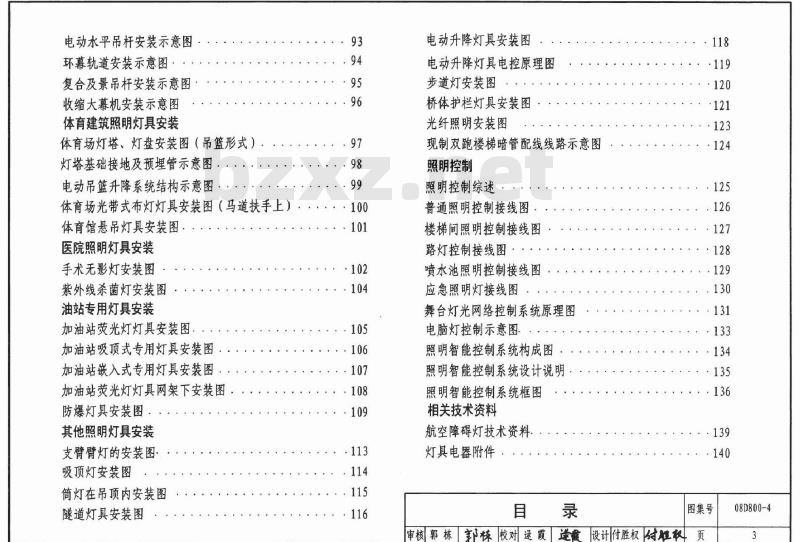

电动水平吊杆安装示意图
环幕轨道安装示意图
复合及景吊杆安装示意图
收缩大幕机安装示意图
体育建筑照明灯具安装
体育场灯塔、灯盘安装图（吊篮形式）灯塔基础接地及预埋管示意图
电动吊篮升降系统结构示意图
体育场光带式布灯灯具安装图（马道扶手上）体育馆悬吊灯具安装图
医院照明灯具安装
手术无影灯安装图
紫外线杀菌灯安装图
油站专用灯具安装
加油站荧光灯灯具安装图
加油站吸顶式专用灯具安装图：加油站嵌入式专用灯具安装图
加油站荧光灯灯具网架下安装图防爆灯具安装图
其他照明灯具安装
支臂臂灯的安装图·
吸顶灯安装图
筒灯在吊顶内安装图
隧道灯具安装图
电动升降灯具安装图www.bzxz.net
电动升降灯具电控原理图
步道灯安装图
桥体护栏灯具安装图
光纤照明安装图
现制双跑楼梯暗管配线线路示意图照明控制
照明控制综述
普通照明控制接线图
楼梯间照明控制接线图·
路灯控制接线图·
喷水池照明控制接线图
应急照明灯接线图
舞台灯光网络控制系统原理图
电脑灯控制示意图
照明智能控制系统构成图
照明智能控制系统设计说明
照明智能控制系统框图
相关技术资料
航空障碍灯技术资料
灯具电器附件
图集号
审核郭栋栋校对远霞
逆截设计付胜权时胜权
08D800-4

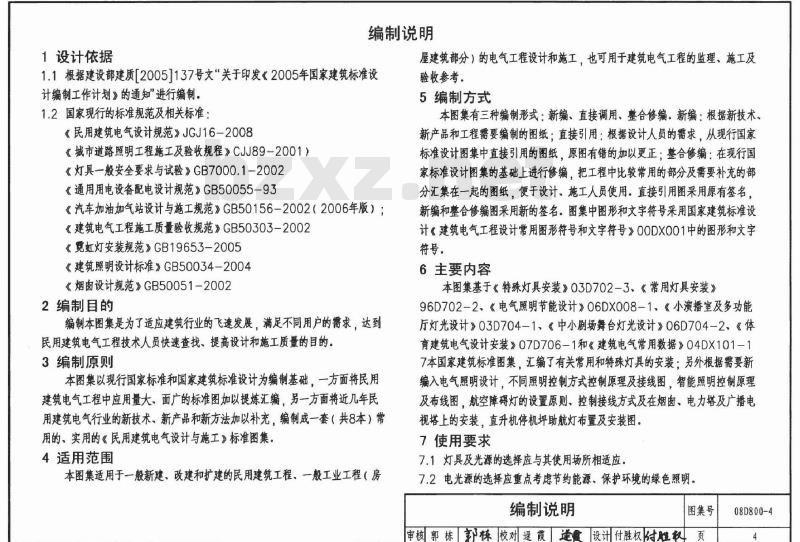

1设计依据
编制说明
屋建筑部分）的电气工程设计和施工，也可用于建筑电气工程的监理、施工及1.1根据建设部建质[2005|137号文关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。1.2国家现行的标准规范及相关标准：《民用建筑电气设计规范》JGJ16-2008《城市道路照明工程施工及验收规程》CJJ89-2001）《灯具一般安全要求与试验》GB7000.1-2002《通用用电设备配电设计规范》GB50055-93《汽车加油加气站设计与施工规范》GB50156-2002（2006年版）：《建筑电气工程施工质量验收规范》GB50303-2002《克虹灯安装规范》GB19653-2005《建筑照明设计标准》GB50034-2004《烟窗设计规范》GB50051-20022编制自的
编制本图集是为了适应建筑行业的飞速发展，满足不同用户的需求，达到民用建筑电气工程技术人员快速查找、提高设计和施工质量的目的。3编制原则
本图集以现行国家标准和国家建筑标准设计为编制基础，一方面将民用建筑电气工程中应用量大，面广的标准图加以提炼汇编，另一方面将近几年民用建筑电气行业的新技术，新产品和新方法加以补充，编制成一套（共8本）常用的、实用的《民用建筑电气设计与施工》标准图集，4适用范围
本图集适用于一般新建、改建和扩建的民用建筑工程、一般工业工程（房验收参考。
5编制方式
本图集有三种编制形式：新编、直接调用、整合修编。新编：根据新技术。新产品和工程需要编制的图纸：直接引用：根据设计人员的需求，从现行国家标准设计图集中直接引用的图纸，原图有错的加以更正：整合修编：在现行国家标准设计图集的基础上进行修编，把工程中比较常用的部分及需要补充的部分汇集在一起的图纸，便于设计、施工人员使用。直接引用图采用原有签名。新编和整合修编图来用新的签名。图集中图形和文学符专采用国家建筑标准设计《建筑电气工程设计常用图形符号和文字符号》OODXO01中的图形和文字符号。
6主要内容
本图集基于《特殊灯具安装》03D702-3、《常用灯具安装》96D702-2、《电气照明节能设计》06DX008-1，《小演播室及多功能厅灯光设计》03D704-1、《中小剧场舞台灯光设计》06D704-2、《体育建筑电气设计安装》07D706-1和《建筑电气常用数据》04DX101-17本国家建筑标准图集，汇编了有关常用和特殊灯具的安装：另外根据需要新编入电气照明设计，不同照明控制方式控制原理及接线图，智能照明控制原理及布线图，航空障碍灯的设置原则、控制接线方式及在烟窗、电力塔及广播电视塔上的安装，直升机停机坪助航灯布置及安装图。7使用要求
7.1灯具及光源的选择应与其使用场所相适应。7.2电光源的选择应重点考虑节约能源、保护环境的绿色照明。编制说明
图集号
审核郭栋新校对逐霞选霞设计付胜权时胜权页08D800-4

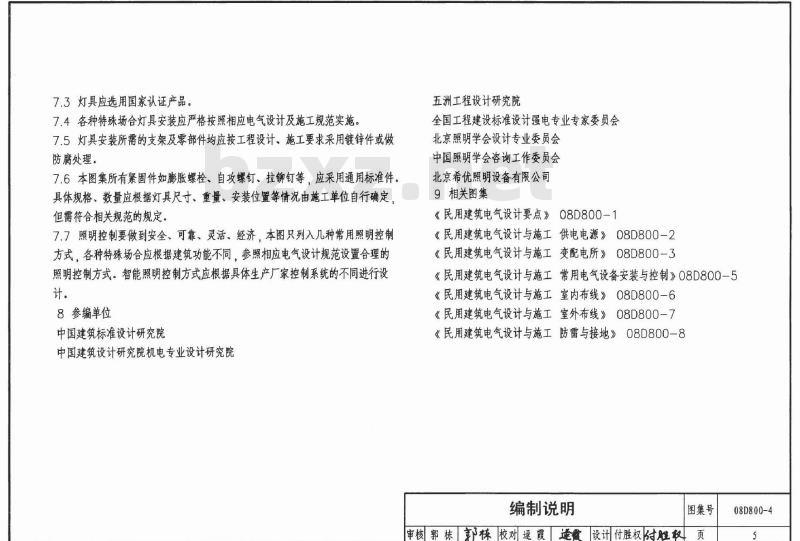

7.3灯具应选用国家认证产品。
7.4各种特殊场合灯具安装应严格按照相应电气设计及施工规范实施。7.5灯具安装所需的支架及零部件均应按工程设计、施工要求采用镀锌件或做防腐处理。
7.6本图集所有紧固件如膨胀螺栓、自攻螺钉、拉铆钉等，应采用通用标准件。具体规格、数量应根据灯具尺寸、重量、安装位置等情况由施工单位自行确定，但需符合相关规范的规定
7.7照明控制要做到安全、可靠、灵活、经济，本图只列入几种常用照明控制方式，各种特殊场合应根据建筑功能不同，参照相应电气设计规范设置合理的照明控制方式。智能照明控制方式应根据具体生产厂家控制系统的不同进行设计。
8参编单位
中国建筑标准设计研究院
中国建筑设计研究院机电专业设计研究院五洲工程设计研究院
全国工程建设标准设计强电专业专家委员会北京照明学会设计专业委员会
中国照明学会咨询工作委员会
北京希优照明设备有限公司
9相关图集
《民用建筑电气设计要点》08D800-1《民用建筑电气设计与施工供电电源》08D800-2《民用建筑电气设计与施工变配电所》08D800-3《民用建筑电气设计与施工常用电气设备安装与控制》08D800-5《民用建筑电气设计与施工室内布线》08D800-6《民用建筑电气设计与施工室外布线》08D800-7《民用建筑电气设计与施工防雷与接地》08D800-8编制说明
图集号
审核郭栋杯校对逐霞送餐设计付胜权附胜权页
08D800-4
照明方式
照明种类
一般照明
分区一般照明
局部照明
混合照明
正常照明
应急照明
值班照明
警卫照明
景观照明
障碍照明
照明的方式及种类
为照亮整个场所而设置的均匀照明对某一特定区域，如进行工作的地点，设计成不同的照度来照亮该区域的一般照明特定视觉工作用的、为照亮某个局部而设置的照明由一般照明和局部照明组成的照明方式在正常情况下使用的照明
备用照明
因正常照
明的电源
失效而启
用的照明
安全照明
疏散照明
正常照明因故障熄灭后，需确保正常工作或活动继续进行而设置的照明
当正常照明因故熄灭后，需确保处于潜在危险之中的人员安全而设置的照明
正常照明因故障熄灭后，需确保疏散通道被有效地辨认和使用而设置的照明
在非工作期间内，供值班人员观察使用的照明根据警卫区域范围的要求设置的照明城市中的标志性建筑、大型商业建筑、具有重要的政治文化意义的构筑物上设置的照明在可能危及航行安全的建筑物或构筑物上安装的标志灯照明的方式及种类
审核付胜权时胜权校对逐霞逆准设计王德志王比图集号
08D800-4
住宅照明设计应使室内光环境适用和舒适住宅建筑照明设计要点
灯具的选择应根据具体房间的功能而定，宜采用直接照明和开启式灯具，并宜选用节能型灯具起居室的照明宜满足多功能使用要求，除应设置一般照明外，还宜设置装饰台灯，落地灯等。高级公寓的起居厅照明宜采用可调光方式卫生间、浴室等潮湿且易污场所，宜采用防潮易清洁的灯具卫生间的灯具位置应避免安装在便器或浴缸的上面及其背后，开关宜设于卫生间门外商业建筑照明设计要点
商业照明应选用显色性高、光效高、红外辐射低、寿命长的节能光源营业厅照明宜由一般照明、专用照明和重点照明组合面成，不宜把装饰商品用照明兼作一般照明应注意防止货架，柜台的直接眩光和放射眩光橱窗照明宜采用带有格栅或漫射型灯具。当采用带有遮光格栅的灯具安装在橱窗顶部距地高度大于3m时，灯具的遮光角不宜小于30；如安装高度低于3m，则灯具遮光角宜为45°以上室外橱窗照明的设置应避免出现镜像，陈列品的亮度应大于室外景物亮度的10%。展览橱窗的照度宜为营业厅照度的2~4倍商店营业厅照明装置的位置和方向宜考虑变化的可能，以适应柜台布局的变动大营业厅照明不宜采用分散控制方式民用建筑照明设计要点
图集号
审核付胜权附胜权校对霞送髓设计王德志沈08D800-4
博物馆的照明设计应考虑的主要因素博物馆、展览馆建筑照明设计要点1，对光特别敏感的展品：纺织品、织绣品、绘画、动物标本等，展品面的照度标准值为501x2，对光敏感的展品·油画、蛋清画、不染色皮革、漆器等，展品面的照度标准值为150Ix3，对光不敏感的展品：金属制品、石制器物、陶瓷器、玻璃制品等，展品面的照度标准值为3001x4，陈列室一般照明应按展品照度值的20%～30%选取5.陈列室一般照明UGR不宜大于196辨色要求一般的场所Rα不应低于80，辩色要求高的场所Ra不应低于90展览馆的照明设计应考虑的主要因素：1．一般展厅：地面的照度标准值为200L×，UGR为22,Ra为802.高档展厅：地面的照度标准值为30OLx，UGR为22，Ra为803.当上述展厅的高度大于6m时，Rg可降低到60博物馆、展览馆都必须考虑照明光线对展品产生的伤害，各种光源的损伤系数见下表：光源种类
损伤系数（%）
晴空、天顶的天空光
自然光
薄云的天空光
太阳直射光
普通荧光灯
人工光源
防紫外普通荧光灯
白炽灯3200K
民用建筑照明设计要点
白炽灯2800K
图集号
审核付胜权时胜权校对录霞选症设计王德志
08D800-4
旅馆建筑照明设计要点
旅馆建筑照明设计在满足视觉功效的同时还应考虑引导人流划分空间、创造气氛，增强建筑表现力等非视觉功效的要求门厅照明设计应考虑强调垂直照度，并应设置控制系统以使人工照明灯光与不断变化的自然光相适应客房、餐厅、休息厅，酒吧、咖啡厅等场所宜采用低色温的光源，并宜设置调光控制客房照明应防止不舒适眩光和光幕反射，设置在写字台上的灯具亮度应在170～510cd/m2范围内客房宜设置床头控制板。在控制板上可设置床头灯调光开关，房灯，通道灯、落地灯、夜灯的开关，电视电源开关、风机盘管调速开关及音响开关等
旅馆的公共大厅、门厅、休息厅、公共走道、客房层走道以及室外庭院等场所的照明宜集中控制室外网球场或游泳池宜设正常照明，同时应设置杀虫灯或杀虫器地下车库出入口处应设置过照明度医院建筑照明设计要点
医疗照明设计应合理选择光源和光色，诊室、检查室和病房等场所应采用高显色性光源诊室、护理单元通道和病房的照明设计，宜避免卧床病人视野内产生直射眩光；高级病房宜采用间接照明方式病房的照明设计宜以病房床头照明为主，并宜设置一般照明，灯具亮度不宜大于2000cd/m2，当采用荧光灯时宜采用高显性光源精神病房不宜选用荧光灯。病房内宜设有夜间照明。在病床床头部位的照度不宜大于0.1x，儿科病房病床床头部位的照度可为1.0Ix手术室除应设有专用手术无影灯外，宜另设有一般照明，其光源色温应与无影灯光源相适应。手术室的一般照明宜采用调光方式进行神经外科手术时，应减少光谱区在800～1000nm的光的辐射能照射在病人身上候诊室、传染病院的诊室和厕所、呼吸器科、血库、穿刺、妇科冲洗，手术室等场所应设置紫外线杀菌灯。当紫外线杀菌灯固定安装时应避免出现在病人的视野之内或采取特殊控制方式民用建筑照明设计要点
审核付胜权时胜权校对逐霞遂囊设计王德志1说图集号
08D800-4
办公建筑照明设计要点
对有长时间连续工作的办公室，阅览室，计算机显示屏等工作区域，宜将灯具布置在工作台两侧，避免将灯具布置在平行于工作台的正前方，以控制光幕反射和反射眩光
会议室、接待室照明设计应注重垂直照度。有放映要求的会议室，其一般照明宜采用调光控制出租办公室的照明和插座，宜按建筑的开间或根据智能大楼办公室基本单元进行布置在可能的情况下，有吊顶的办公室应将照明灯具与空调风口结合设置，以保证最佳的光通量输出宜在会议室、洽谈室照明设计时确定调光控制或设置集中控制系统，并设定不同照明方案学校建筑照明设计要点
教室照明推荐选用T5、T8型直管荧光灯。布灯原则应与学生主视线平行，并尽可能安装在课桌间通道的上方，距桌面垂直距离不小于1.7m学校的一般的教室、实验室照度标准值为300lx，黑板面、美术教室的照度标准值为500lx光学实验室、生物实验室一般照明照度宜为100～200lx，实验桌上应设置局部照明教室的黑板照明应单独设置控制开关。考虑投影效果，教室的照明控制应前后分组大阅览室照明宜采用荧光灯具。其一般照明宜沿外窗平行方向控制或分区控制。供长时间阅览的阅览室宜设置局部照明书库照明宜采用窄配光荧光灯具。灯具与图书等易燃物的距离应大于0.5m。地面宜采用反射比较高的建筑材料对于珍贵图书和文物书库，应选用有过滤紫外线的灯具
民用建筑照明设计要点
图集号
审核付胜权时胜权校对逐霞选童设计王德志比图页
08D800-4
体育建筑照明设计要点
体育场馆照明光源宜选用高效金属卤化物气体放电灯。顶橱较低、面积较小的室内体育馆宜采用直管荧光灯和小功率金属卤化物灯。特殊场所光源可采用卤素灯金属卤化物灯不宜采用澈开式灯具。灯具外壳的防护等级不应小于IP55，不便于维护或污染严重的场所其防护等级不应小于IP65。灯具及其附件应有防坠落的措施
灯具及其附件应能满足使用环境的要求。灯具应强度高、耐腐蚀。灯具电器附件必须满足耐热等级的要求。灯具应自带或附带调角度的指示装置，灯具锁紧装置应能承受在使用条件下的最大风荷载灯具宜具有防眩光措施，应选用有金属外壳接地的I类灯具或Ⅱ类灯具，游泳池和类似场所应选用防触电等级为Ⅱ类的灯具应急照明应采用荧光灯和卤素灯等能瞬时、可靠点燃的光源。当采用金属卤化物灯时，应保证光源工作不间断或快速启动体育馆（场）的光源应具有适宜的色温，良好的显色性，高光效、长寿命和稳定的点燃及光电特性室外体育场灯具布置宜采用：a.两侧布置；b.四角布置；c.混合布置，室内体育馆灯具布置宜采用：a.直接照明灯具布置；b.间接照明灯具布置建筑夜景照明设计要点
灯光的设置应能表现建筑物或构筑物的特征，并能显示出建筑艺术的立体感外立面泛光照明应完整，但要避免单调平淡和在端部产生浓重的阴影应注意相邻建筑或建筑群以及周围环境的照明特点，恰当地突出建筑主体在光环境中的地位在确定设计方案后,应根据受照面的材料表面反射系数及颜色选配灯具及确定安装位置,应注意使建筑物上半部的平均亮度高于下半部景观照明灯具应安装在适当位置或加装格栅，避免产生导致视觉降低的直射眩光和反射眩光喷水的照明应根据喷水的形状进行设计。灯具安装在水中时应注意水深对减光的影响，灯具安装在水面上时应注意避免眩光喷水端部的照明可根据环境明暗情况按右表选取：当采用彩色照明时，应考虑彩色滤光片的透光系数环境状况
喷水端部照度值(Ix）
100~150~200
50~75~100
民用建筑照明设计要点
设计王德志
审核付胜权时性权校对逐霞
图集号
08D800-4
道路、广场照明设计要点
道路照明光源宜采用高压钠灯。路灯安装高度不宜低于4.5m，灯杆间距25~30m，伸入路面0.6~1.0m，路面亮度不宜低于1cd/m2，路面照度均匀度（最小照度与最大照度之比）宜为1：10～1：15庭院照明光源宜采用小功率气体放电灯。庭院柱灯高度宜为路面宽度的0.6~1.2倍，但不宜高于3.5m，间距15~25m。草坪灯间距宜为其光源距地安装高度的3.5~10倍广场照明可采用多种光源寿命长、高显色性及高光效的气体放电灯。灯杆宜沿广场长向布置，当广场宽度超过30m时宜采用双侧或多列布置。灯杆高度单侧时应大于广场宽度的0.4倍，双侧时大于广场宽度的0.2倍，间距宜为灯杆高度的1.6~2.7倍高杆照明应采用轴对称配光灯具，灯具安装高度应大于被照范围半径的1/2.安装高度在20m以上时宜选用电动升降灯盘室外照明宜在每个灯杆处设置单独的短路保护室外照明应集中控制并可在深夜关掉部分灯光道路照明标准
道路类型
快速路
主干路及迎宾路、通向政府机关和大型公共建筑的主要道路、大型交通枢纽等次干路
平均亮度
均匀度
Lav( cd/m2)l
Lmin/Lav
1.表中所列的平均照度仅适合沥青路面，若系水泥混凝土路面其平均照度值可相应降低20%~30%2.表中各项数值仅适用于干燥路面，0.4
平均照度
Eav(Ix)
均匀度
Emin/Eav
眩光限制
严禁采用非截光型灯具
不得采用非截光型灯具
不宜采用非截光型灯具
民用建筑照明设计要点
诱导性
图集号
审核付胜权附胜权校对霞逆盘设计王德志子比页
08D800-4
