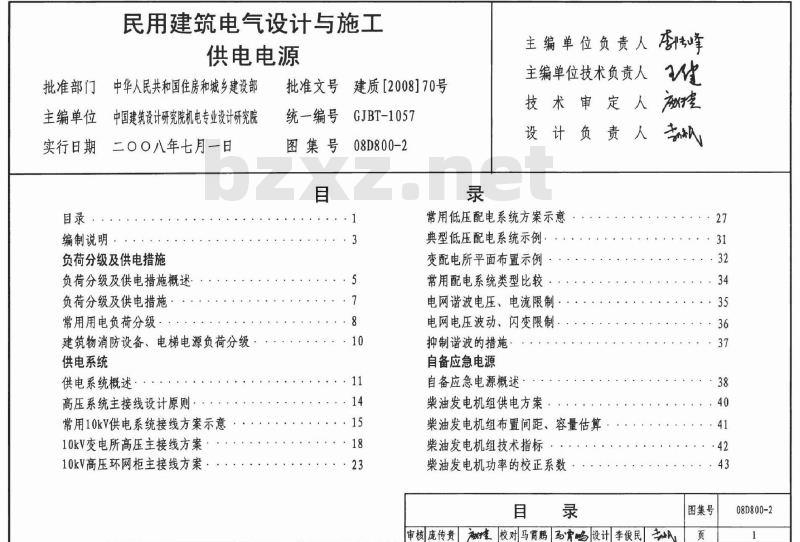

民用建筑电气设计与施工
供电电源
批准部门中华人民共和国住房和城乡建设部主编单位中国建筑设计研究院机电专业设计研究院实行日期二〇〇八年七月一日
编制说明
负荷分级及供电措施
负荷分级及供电措施概述
负荷分级及供电措施
常用用电负荷分级
建筑物消防设备、电梯电源负荷分级供电系统
供电系统概述
高压系统主接线设计原则·
常用10kV供电系统接线方案示意10kV变电所高压主接线方案
10kV高压环网柜主接线方案,
建质[2008]70号
批准文号
统一编号
图集号
GJBT-1057
08D800-2
杏专峰
主编单位负责人
主编单位技术负责人
技术审定人
设计负责人
常用低压配电系统方案示意
典型低压配电系统示例
变配电所平面布置示例
常用配电系统类型比较
电网谐波电压、电流限制
电网电压波动、闪变限制
抑制谐波的措施·
自备应急电源
自备应急电源概述

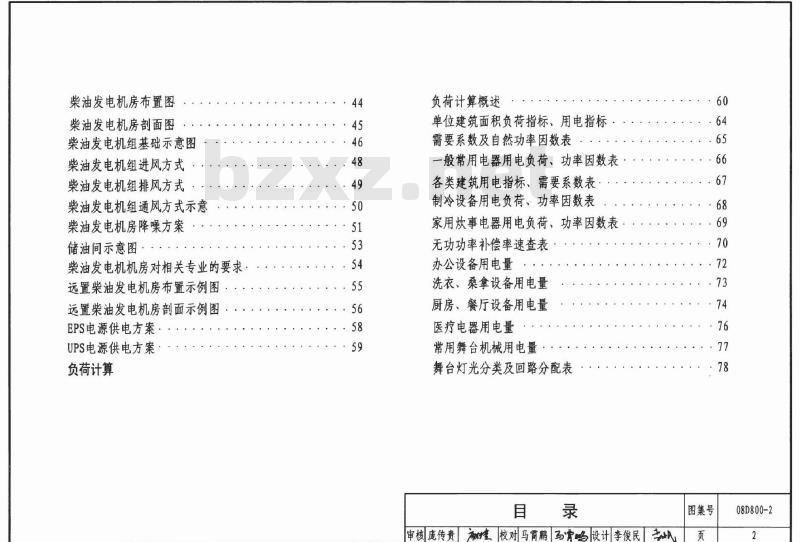

柴油发电机组供电方案:
柴油发电机组布置间距、容量估算柴油发电机组技术指标
柴油发电机功率的校正系数
图集号
审核庞传贵潮生校对马雷鹏马宵鸣设计李俊民页
08D800-2
柴油发电机房布置图
柴油发电机房部面图
柴油发电机组基础示意图
柴油发电机组进风方式
柴油发电机组排风方式
柴油发电机组通风方式示意
柴油发电机房降噪方案
储油间示意图·
柴油发电机机房对相关专业的要求远置柴油发电机房布置示例图
远置柴油发电机房剖面示例图:EPS电源供电方案·
UPS电源供电方案
负荷计算
负荷计算概述
单位建筑面积负荷指标、用电指标需要系数及自然功率因数表
一般常用电器用电负荷、功率因数表各类建筑用电指标、需要系数表:制冷设备用电负荷、功率因数表家用炊事电器用电负荷、功率因数表无功功率补偿率速查表
办公设备用电量
洗衣、桑拿设备用电量
厨房、餐厅设备用电量
医疗电器用电量
常用舞台机械用电量
舞台灯光分类及回路分配表
审核庞传贵潮校对马霄鹏马宵鸣设计李俊民60
图集号
08D800-2

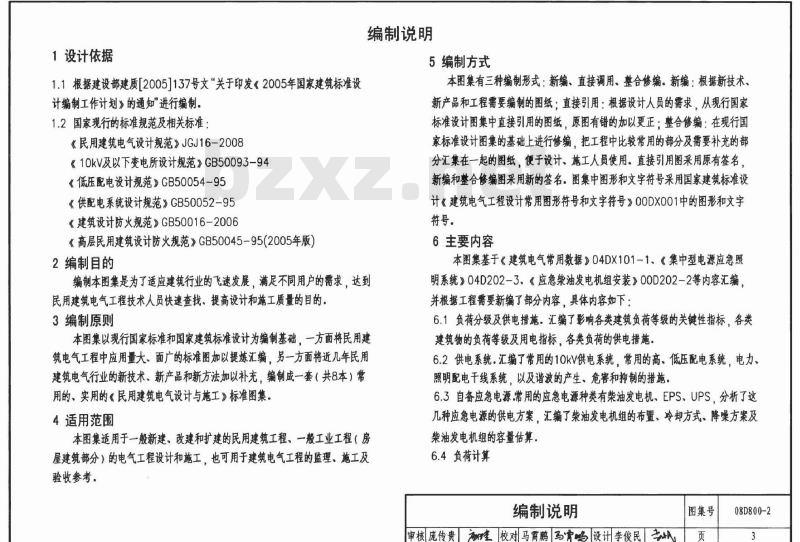

1设计依据
1.1根据建设部建质20051137号文“关于印发《2005年国家建筑标准设计编制工作计划》的通知”进行编制。1.2国家现行的标准规范及相关标准:《民用建筑电气设计规范》JGJ16-2008《10kV及以下变电所设计规范》GB50093-94《低压配电设计规范》GB50054-95《供配电系统设计规范》GB50052-95《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95(2005年版)2编制自的
编制说明
5编制方式
本图集有三种编制形式:新编、直接调用、整合修编。新编:根据新技术、新产品和工程需要编制的图纸:直接引用:根据设计人员的需求,从现行国家标准设计图集中直接引用的图纸,原图有错的加以更正:整合修编:在现行国家标准设计图集的基础上进行修编,把工程中比较常用的部分及需要补充的部分汇集在一起的图纸,便于设计,施工人员使用。直接引用图采用原有签名新编和整合修编图采用新的签名:图集中图形和文字符号采用国家建筑标准设计《建筑电气工程设计常用图形符号和文字符号》00DXO01中的图形和文字符号。
6主要内容
本图集基于《建筑电气常用数据》04DX101-1、《集中型电源应急照编制本图集是为了适应建筑行业的飞速发展,满足不同用户的需求,达到民用建筑电气工程技术人员快速查找、提高设计和施工质量的目的。3编制原则
本图集以现行国家标准和国家建筑标准设计为编制基础,一方面将民用建筑电气工程中应用量大、面广的标准图加以提炼汇编,另一方面将近几年民用建筑电气行业的新技术、新产品和新方法加以补充,编制成一套(共8本)常用的、实用的《民用建筑电气设计与施工》标准图集。4适用范围
本图集适用于一般新建、改建和扩建的民用建筑工程、一般工业工程(房屋建筑部分)的电气工程设计和施工,也可用于建筑电气工程的监理、施工及验收参考。
明系统》04D202-3、《应急柴油发电机组安装》00D202-2等内容汇编,并根据工程需要新编了部分内容,具体内容如下:6.1负荷分级及供电措施。汇编了影响各类建筑负荷等级的关键性指标,各类建筑物的负荷等级及用电指标,各类负荷的供电措施。6.2供电系统。汇编了常用的10kV供电系统,常用的高、低压配电系统,电力照明配电干线系统,以及谐波的产生,危害和抑制的措施。6.3自备应急电源.常用的应急电源种类有柴油发电机、EPS、UPS,分析了这几种应急电源的供电方案,汇编了柴油发电机组的布置,冷却方式、降噪方案及柴油发电机组的容量估算。
6.4负荷计算
编制说明
图集号
审核庞传贵鞋校对马霄鹏马宵鸣设计李俊民页08D800-2

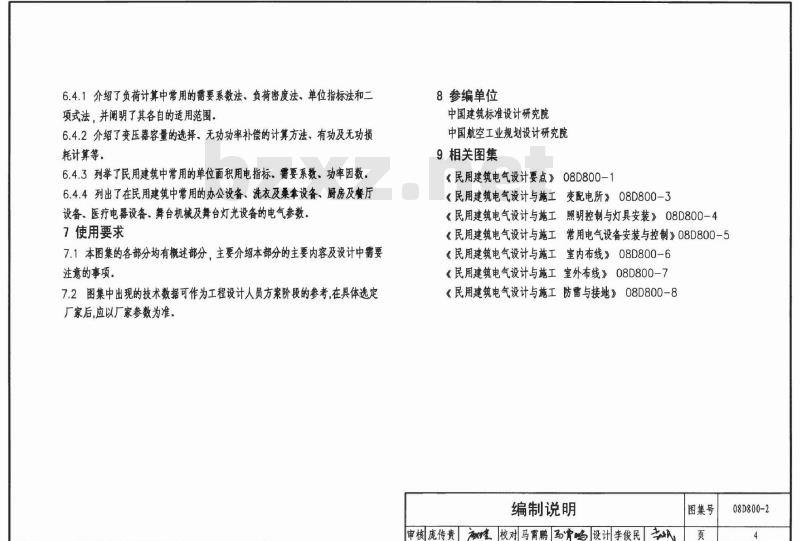

6.4.1介绍了负荷计算中常用的需要系数法、负荷密度法,单位指标法和二项式法,并阐明了其各自的适用范围。6.4.2介绍了变压器容量的选择、无功功率补偿的计算方法、有功及无功损耗计算等。
6.4.3列举了民用建筑中常用的单位面积用电指标,需要系数、功率因数。6.4.4列出了在民用建筑中常用的办公设备、洗衣及桑拿设备、厨房及餐厅设备、医疗电器设备,舞台机械及舞台灯光设备的电气参数。7使用要求
7.1本图集的各部分均有概述部分,主要介绍本部分的主要内容及设计中需要注意的事项。
7.2图集中出现的技术数据可作为工程设计人员方案阶段的参考,在具体选定厂家后,应以厂家参数为准。
8参编单位
中国建筑标准设计研究院
中国航空工业规划设计研究院
9相关图集
《民用建筑电气设计要点》08D800-1《民用建筑电气设计与施工变配电所》08D800-3《民用建筑电气设计与施工照明控制与灯具安装》08D800-4《民用建筑电气设计与施工常用电气设备安装与控制》08D800-5《民用建筑电气设计与施工室内布线》08D800-6《民用建筑电气设计与施工室外布线》08D800-7《民用建筑电气设计与施工防雷与接地》08D800-8编制说明
审核庞传贵潮栓校对马霄鹏马宵鸣 设计李俊民图集号
08D800-2

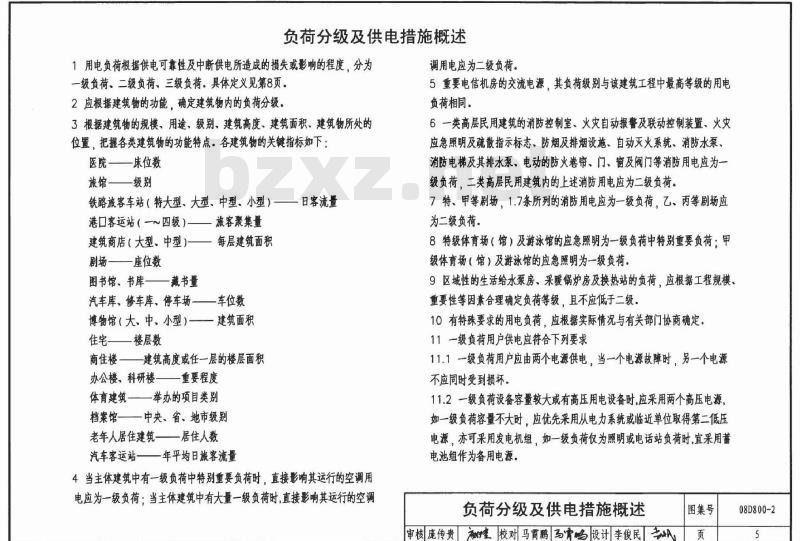

负荷分级及供电措施概述
1用电负荷根据供电可靠性及中断供电所造成的损失或影响的程度,分为一级负荷、二级负荷、三级负荷。具体定义见第8页。2应根据建筑物的功能,确定建筑物内的负荷分级。3根据建筑物的规模、用途、级别、建筑高度、建筑面积、建筑物所处的位置,把握各类建筑物的功能特点。各建筑物的关键指标如下:医院——床位数
旅馆——级别
铁路旅客车站(特大型、大型、中型、小型)一一日客流量港口客运站(~~四级)——旅客聚集量建筑商店(大型,中型)——每层建筑面积剧场———座位数
图书馆、书库—藏书量
汽车库、修车库、停车场一车位数博物馆(大,中、小型)一一建筑面积住宅楼层数
商住楼——建筑高度或任一层的楼层面积办公楼、科研楼—重要程度
体育建筑——举办的项目类别
档案馆——中央、省、地市级别老年人居住建筑一居住人数
汽车客运站—年平均日旅客流量4当主体建筑中有一级负荷中特别重要负荷时,直接影响其运行的空调用电应为一级负荷:当主体建筑中有大量一级负荷时,直接影响其运行的空调调用电应为二级负荷。
5重要电信机房的交流电源,其负荷级别与该建筑工程中最高等级的用电负荷相同。
6一类高层民用建筑的消防控制室、火灾自动报警及联动控制装置、火灾应急照明及疏散指示标志、防烟及排烟设施、自动灭火系统、消防水泵、消防电梯及其排水泵,电动的防火卷帘、门、窗及阀门等消防用电应为一级负荷,二类高层民用建筑内的上述消防用电应为二级负荷。7特、甲等剧场,1.7条所列的消防用电应为一级负荷,乙、丙等剧场应为二级负荷。
8特级体育场(馆)及游泳馆的应急照明为一级负荷中特别重要负荷:甲级体育场(馆)及游泳馆的应急照明为一级负荷。9区域性的生活给水泵房、采暖锅炉房及换热站的负荷,应根据工程规模、重要性等因素合理确定负荷等级,且不应低于二级。10有特殊要求的用电负荷,应根据实际情况与有关部门协商确定,11一级负荷用户供电应符合下列要求11.1一级负荷用户应由两个电源供电,当一个电源故障时,另一个电源不应同时受到损坏。
11.2一级负荷设备容量较大或有高压用电设备时,应采用两个高压电源,如一级负荷容量不大时,应优先采用从电力系统或临近单位取得第二低压电源,亦可采用发电机组,如一级负荷仅为照明或电话站负荷时,宜采用蓄电池组作为备用电源。
负荷分级及供电措施概述
审核庞传贵產校对马霄鹏马宵鸣设计李俊民图集号
08D800-2
11.3一级负荷用户变配电所内的高、低压配电系统,均宜采用单母线分段系统。各段母线间宜设联络断路器,可手动或自动分合闸。11.4一级负荷中特别重要负荷,除上述两个电源外,还必须增设应急电源。为保证对特别重要负荷的供电,严禁将其他负荷接入应急供电系统。应急电源可以是独立于正常电源的发电机组、供电网络中有效地独立于正常电源的专门馈电线路、蓄电池。应急电源应根据下列原则选择:11.4.1快速自动启动的应急发电机组,适用于充许中断供电时间为15~30S的供电;
11.4.2带有自动投入装置的独立于正常电源的专用馈电线路,适用于允许中断供电时间大于电源切换时间的供电:11.4.3不间断电源装置(UPS),适用于要求连续供电或允许中断供电时间为毫秒级的供电:
11.4.4应急电源装置(EPS),适用于允许中断供电时间为毫秒级的应急照明供电。
11.5不同级别的负荷不应共用供电回路,为一级负荷供电的回路中,不应接入其他级别的负荷。
11.6为重要负荷供电的低压配电系统,应简单可靠,尽量减少配电级数.一般情况下,配电级数不宜超过三级。12二级负荷用户供电应符合下列要求12.1二级负荷的供电系统应做到当电力变压器或线路发生常见故障时,不致中断供电或中断供电能及时恢复。12.2二级负荷用户的供电可根据当地电网的条件,宜由两个回路供电,在负荷较小或地区供电条件困难时,可由一回6kV及以上专用架空线引来,或关)。
12.3二级负荷用电设备的供电可根据工程的电源条件及负荷的重要程度采用下列方式:
12.3.1双电源(双回路)供电,并在最末一级配电装置处自动切换,12.3.2双电源(双回路)供电到适当的配电点自动互投后用专线送到用电设备或其控制装置上。
12.3.3由变电所引出可靠的专用单回路。12.3.4在配电竖井的另一插接母线预留插接开关及自动或手动转换装置当本回路故障后能迅速转换到预留的插接开关回路。13三级负荷对供电无特殊要求,采用单回路供电,但应使系统简单可靠。14民用建筑内的电力负荷一般可分为照明、空调、电力三大类,在方案阶段,建筑物的用电指标可根据工程中以上三大类的负荷分别估算出建筑物的用电指标。也可根据该用电指标来核算施工图负荷计算的准确性15照明设备包括照明灯具、插座(供台灯、电脑等用)、电热设备(热水器,电磁炉、开水炉等)。
16空调设备包括冷水机组、空调机、空调用泵类设备、新风机、冷却塔等。当动力、照明分开计量时,空调负荷属照明计量。17动力设备包括升降机械(电梯、扶梯、电葫芦等)、水泵、进排风机、洗衣设备及厨房设备等。
18民用建筑中要充分考虑照明设备(电脑,电热、照明)的电量,民用建筑中的电力设备负荷所占比重较轻,空调设备负荷所占比重较大,一般要占40%~60%.
负荷分级及供电措施概述
图集号
审核庞传贵潮座校对马霄鹏 马宵鸣设计李俊民页
08D800-2
负荷分级
一级负荷
二级负荷
三级负荷
1.中断供电将造成人身伤亡。
2.中断供电将造成重大影响或重大损失负荷分级及供电措施
3.中断供电将破坏有重大影响的用电单位的正常工作,或造成公共场所秩序严重混乱,例如
重要通信枢纽、重要交通枢纽、重要的经济信息中心,特级或甲级体育建筑、国宾馆、承担重大国事活动的会堂、经常用于重要国际活动的大量人员集中的公共场所等的重要用电负荷4.在一级负荷中,当中断供电将发生中毒、爆炸和火灾等情况的负荷,以及特别重要场所的不允许中断供电的负荷,应视为特别重要负荷
1.中断供电将造成较大影响或损失,2.中断供电将影响重要用电单位的正常工作或造成公共场所秩序混乱
不属于一级和二级负荷者
注:本表根据《民用建筑电气设计规范》JGJ16-2008编制,供电措施
1.一级负荷应由两个电源供电:当一个电源发生故障时,另一个电源不应同时受到损坏。
2.一级负荷中特别重要的负荷,应增设应急电源,并严将其他负荷接入应急供电系统二级负荷的供电系统,宜由两回线路供电,在负荷较小或地区供电条件困难时,二级负荷可由一回路6kV及以上专用的架空线路或电缆供电,当采用架空线时,可为一回路架空线供电:当采用电缆线路时,应采用两根电缆组成的线路供电,其每根电缆应能承受100%的二级负荷可按约定供电
负荷分级及供电措施
审核庞传贵潮校对李俊民老,设计马宵鹏马宵鸣图集号
08D800-2
建筑物名称
国家级大会堂、国宾馆、
国家级国际会议中心
国家及省部级政府办公建筑
国家及省部级计算中心
国家及省部级防灾中心、电
力调度中心、交通指挥中心
地、市级办公建筑
地、市级及以上气象台
电信枢纽、卫星地面站
电视台、广播电台
10电影院
用电负荷名称
主会场、接见厅、宴会厅照明、电声、录像、计算机系统用电客梯、总值班室、会议室、主要办公室、档案室用电客梯、主要办公室、会议室、总值班室、档案室及主要通道照明计算机系统用电
防灾、电力调度及交通指挥计算机系统用电主要办公室、会议室、总值班室、档案室及主要通道照明气象业务用计算机系统用电
气象雷达、电报及传真收发设备,卫星云图接收机及语言广播设备气象绘图及预报照明用电保证通信不中断的主要设备用电国家及省、市、自治区电视台、广播电台的计算机系统用电,直接播出的电视演播厅、中心机房、录像室、微液设备及发射机房用电语音播音室,控制室的电力和照明用电洗印室、电视电影室、审听室、楼梯照明用电特、甲等剧场的调光用计算机系统用电特、甲等剧场的舞台照明、贵宾室、演员化妆室、舞台机械设备、电声设备、电视转播用电甲等剧场的观众厅照明、空调机房及锅炉房电力和照明甲等电影院的照明与放映用电
常用用电负荷分级
负荷级别序号
一级*
一级*
一级+
一级*
一级*
一级*
一级*
建筑物名称
博物馆、展览馆
图书馆
体育建筑
商场、超市
银行、金融中
心、证交中心
用电负荷名称
大型博物馆及展览馆安防系统用电:珍贵展品展室照明用电展览用电
截书量超过100万册及重要图书馆的安防系统、图书检索用计算机系统用电
其他用电
特级体育场(馆)及游泳馆的比赛场(厅)、主席台、贵宾室、接待室、新闻发布厅、广场及主要通道照明、计时记分装置、计算机房、电话机房、广播机房、电台和电视转播及新阅摄影用电甲级体育场(馆)及游泳馆的比赛场(厅)、主席台、贵宾室、接待室、新闯发布厅、广场及主要通道照明、计时记分装置、计算机房、电话机房、广播机房、电台和电视转播及新阀摄影用电特级及甲级体育场(馆)及游泳馆中非比赛用电气、乙级及以下体育建筑比赛用电
大型商场及超市的经营管理用计算机系统用电大型商场及超市营业厅的备用照明用电大型商场及超市的自动扶梯、空调用电中型商场及超市营业厅的备用照明用电重要的计算机系统和安防系统用电大型银行营业厅及门厅照明、安全照明用电小型银行营业厅及门厅照明用电常用用电负荷分级
审核庞传贵潮生校对李俊民设计马霄鹏马宵鸣图集号
负荷级别
一级*
一级*
一级*
一级*
一级*
08D800-2
建筑物名称
16|民用航空港
17铁路旅客站
3水运客运站
19汽车客运站
20汽车库(修车库)
停车场
旅游饭店
用电负荷名称
航空管制、导航、通信、气象、助航灯光系统设施和台站用电,边防海关的安全检查设备用电,航班预报设备用电,三级以上油库用电筷机楼、外航驻机场办事处、机场宾馆及旅客过夜用房、站坪照明、站坪机务用电
其他用电
大型站和国境站的旗客站房、站台、天桥、地道用电通信、导航设施用电
港口重要作业区。一等客运站用电一、二级客运站用电
1类汽车库、机械停车设备及采用升降梯作车辆疏散出口的升降梯用电
II、Ⅱ类汽车库和1类修车库、机械停车设备及采用升降梯作车辆疏散出口的升降提用电
四星级及以上旅游饭店的经营及设备管理用计算机系统用电四星级及以上旅游饭店的宴会厅、餐厅、康乐设施、门厅、高级客房、主要通道等场所的照明用电,厨房、排污泵、生活水泵、主要客梯用电,计算机、电话、电声和录象设备、新闻摄影用电三星级旅游饭店的的宴会厅、餐厅、廉乐设施、门厅及高级客房、主要通道等场所的照明用电,厨房、排污泵、生活水泵。主要客梯用电,计算机。电话,电声和录象设备、新阅摄影用电,除上栏所述之外的四星级及以上旅游饭店的其他用电注:1负荷分级表中(一级*)为一级负荷中特别重要负荷2本表摘自《民用建筑电气设计规范》JGJ16-2008。续前表
负荷级别
一级*
一级*
建筑物名称
科研院所、高等院校
二级以上医院
一类高层建筑
5二类高层建筑
用电负荷名称
四级生物安全实验室等对供电连续性要求极高的国家重点实验室用电除上栏所述之外的其他重要实验室用电主要通道照明
重要手术室,重症监护等及患者生命安全的设备(如呼吸机等)及熙明用电
急诊部、监护病房、手术部、分娩室、婴儿室、血液病房的净化室、血液透析室、病理切片分析、磁共振、介入治疗用CT及X光机扫描室、血库、高压氧仓、加速器机房、治疗室及配血室的电力照明用电,培养箱、冰箱、恒温箱用电,走道照明用电,百级洁净手术室空调系统用电,重症呼吸道感染区的通风系统用电除上栏所述之外的其他手术室空调系统用电,电子显微镜、一般诊断负荷级别
一级*
一级*
用CT及X光机用电,客梯用电,高级病房、肢体伤残康复病房照明用电走道照明。值班照明、警卫照明、障碍照明用电,主要业务和计算机系统用电,安防系统用电,电子信息设备机房用电,客梯用电,排污泵、生活水泵用电
主要通道及楼梯间照明用电,客梯用电,排污泵,生活水泵用电注:1负荷级别表中”一级*”为一级负荷中特别重要负荷,2各类建筑物的分级见现行的有关设计规范。3本表未含消防负荷分级。
4当序号1~23各类建筑物与一类或二类高层建筑的用电负荷级别不相同时,负荷级别应按其中高者确定
常用用电负荷分级
审核庞传贵潮隆校对李俊民设计马宵鹏马霄鸣图集号
08D800-2
负荷所属用户
一类高层建筑
重要办公建筑
一、二级旅馆(四星级以上酒店)1类停车库、机械停车设备以及
采用升降梯作为车辆疏散出入口高层普通住宅、高层宿舍
省、部级办公建筑
高等学院建筑
县(区)级以上医院
一般酒店
用电设备名称
消防用电设备
建筑物类别
一类高层建筑
高层建筑
多层建筑
二类高层建筑
电梯性质
消防电梯
升降梯
电梯电源负荷分级
负荷等级
负荷所属用户
广播电台、电视台、银行
飞机场、水运客运站、汽车一、二级客运站市级电话局、交通枢纽,气象站冷库
二类高层建筑
ⅡI,Ⅱ类停车库和I类修车库
计算中心
大型百货商店
中型百货商店
一般建筑
建筑物消防用电设备负荷分级
用电场所名称
建筑高度超过50m的乙、丙类厂房和丙类仓库(除粮食仓库及粮食筒仓工作塔外)室外消防用水量超过30L/s的工厂,仓库室外消防用水量超过25L/s的公共建筑超过1500个座位的影剧院
超过3000个座位的体育馆
任一层建筑面积超过3000m2商店展览建筑、省(市)级以上的广播电视楼、电信楼和财贸金融楼消防用电设备包括:消防控制室、消防水泵、消防电梯、防烟排烟设施、火灾自动报警、漏电火灾报警系统、自动灭火系统、应急照明、疏散指示标志和电动的防火门、窗、卷帘,阀门等设备
2本表根据《民用建筑电气设计规范》JGJ16-2008,《建筑设计防火规范》GB50016-2006和《高层民用建筑设计防火规范》GB50045-95(2005年版)编制负荷等级
电梯性质
升降梯
客梯、自动扶梯
客梯及货梯
负荷等级
高层建筑:1.十层及十层以上的居住建筑(包括首层设置商业服务网点的住宅):2.建筑高度超过24m的公共建筑
多层建筑:
1.九层及九层以下的居住建筑(包括首层设置商业服务网点的住宅)和建筑高度不超过24m的其他民用建筑以及建筑高度超过24m的单层公共建筑;
2.单层,多层和高层工业建筑
3.地下民用建筑
建筑物消防设备、电梯电源负荷分级审核庞传贵初校对李俊民设计马霄鹏马宵鸣图集号
08D800-2
1供配电系统的设计原则
供电系统概述
1.1配电系统应从全局出发,统等兼顾,按照负荷性质、用电容量、工程特点和地区供电条件,合理确定设计方案。1.2应考虑负荷的增长,预留必要的发展余地,做到远近期结合,以近期为主。
1.3供配电系统的设计,应采用符合国家现行有关标准的效率高、能耗低,性能先进的电气产品。
1.4用户的供电电压应根据用电容量、用电设备特性、供电距离、当地公共电网现状及其发展规划等因素,经技术经济比较确定。1.5当用电设备总容量在250kW及以上或变压器容量在160kVA及以上时,宜以10(6)kV供电:当用电设备总容量在250kW以下或变压器容量在160kVA以下时,可由低压380/220V供电。1.6当供电电压为35kV,能减少配变电级数、简化结线,技术经济合理时配电电压宜采用35kV。
1.7供配电系统的设计,除一级负荷中特别重要负荷外,不应按一个电源系统检修或故障的同时另一路电源又发生故障来设计。1.8需要两路电源线路的用电单位,宜采用同级电压供电,但根据各级负荷的不同需要及地区供电条件,亦可采用不同电压供电。1.9有一级负荷的用户难以从地区电网取得两个电源而有可能从邻近单位取得第二电源时宜从该单位取得第二电源。1.10同时供电的两回及以上供配电线路中一路中断供电时,其余线路应满足全部一级负荷及二级负荷的供电要求。1.11供电系统应简单可靠,同一高压电源供电系统的配电级数不宜多于两级。
1.12配电系统宜采用放射式。根据变压器的容量、分布及地理环境等情况,亦可采用树干式或环式,
1.13根据负荷的容量和分布,配变电所宜靠近负荷中心。当供电电压为35kV时亦可采用直降至0.23/0.4kV配电电压。1.14用户内部邻近的变电所之间宜设置低压联络线1.15小负荷的用电单位宜接入地区低压电网。1.16应急电源与正常电源之间必须采取防止并列运行的措施,2设计步骤
2.1明确用电负荷的容量、用电设备的特性、供电距离、供电线路回路数及用电单位远景规划,确定进线电压等级。2.2收集及了解相关信息及参数,包括电源系统情况、继电保护时限、周边供电情况。
2.3对用电负荷进行分析,确定一级负荷、二级负荷、三级负荷以及有无一级负荷中的特别重要负荷。Www.bzxZ.net
2.4根据以上三点确定供配电方案。2.5根据用电负荷的容量,用电设备的特性确定变压器的台数及低压配电主接线方式。
2.6确定各级负荷的供电措施。
2.7负荷计算及保护装置的设计。3供配电系统设计要点
供电系统概述
审核庞传贵 初校对马霄鹏 马宵鸣设计李俊民图集号
08D800-2
3.110kV供配电系统设计要点
3.1.1高压供电方案应结合当地供电部门的要求,做到既经济又合理。3.1.2确定高压系统主接线方案,民用建筑宜采用单母线或单母线分段的接线方式。接线方案参见第18~26页。3.1.3确定进线开关,配电所专用电源线的进线开关宜采用断路器或带熔断器的负荷开关·当无继电保护和自动装置要求,且出线回路少无需带负荷操作时可采用隔离开关或隔离触头。3.1.4确定出线开关,配电所的引出线宜装设断路器。当满足继电保护和操作要求时,可装设带熔断器的负荷开关。3.1.5确定继电保护方式,二次接线图参见《6~10kV配电所二次接线》01D203-2。
3.1.6确定计量方式。
3.1.7确定变压器的中性点接地形式。3.2低压配电系统的设计要点
3.2.1根据负荷容量和负荷特性,确定变压器的台数,确定低压系统主接线方式。接线方案见第27~30页
3.2.2对用电负荷进行分类,满足计量、维修、管理、安全、可靠的要求。3.2.3确定各用电负荷的配电方式,合理采用放射式,树干式,或两者相结合的方式,配电方式参见第34页。3.2.4消防用电设备应自成配电系统。根据用电单位的负荷等级确定是否设置应急电源系统。
3.2.5对用电负荷分析,确定采取抑制电源污染的措施,参见本图集第37页。3.2.6低压配电系统应预留必要的备用回路。3.2.7配电系统应满足计量的要求,当电力照明分升计量时,应设电力(或照明)计量子表。
3.2.8对重要负荷(如消防电梯、消防泵房、消防控制室、计算机管理中心)应从配电室以放射式系统直接供电3.2.9根据照明及电力负荷的分布情况,宜分别设置独立的配电系统。消防及其他的防灾用电设施应自成配电系统。4典型建筑电气设计中应注意的问题4.1住宅的楼梯灯电源、保安对讲电源、电视前端箱电源及网络设备用电源应单独装设计量电表。
4.2住宅建筑的计量方式应满足供电管理部门的要求。4.3底层有商业设施的住宅,电源应分别引入,分别设置电源进线开关,商店的计量电表宜安装在各核算单位,或集中安装在电表箱内4.4一般多层住宅建筑群,宜采用树干式或环网式配电。电源箱可放在一层或室外。
4.5小区内的高层建筑,18层及以下视用电负荷的具体情况采用放射式或树干式供电系统,电源箱放在一层或地下室内,电源箱至室外应留有不少于2回路的备用管,管径DN150,照明及电力电源应分别引入。4.6一类高层(19层及以上)建筑,宜采用放射式系统由变电所专用回路供电,且电力、照明及应急电源应分别引入,供电系统概述
图集号
审核庞传贵潮校对马霄鹏马霄鸣设计李俊民页
08D800-2
