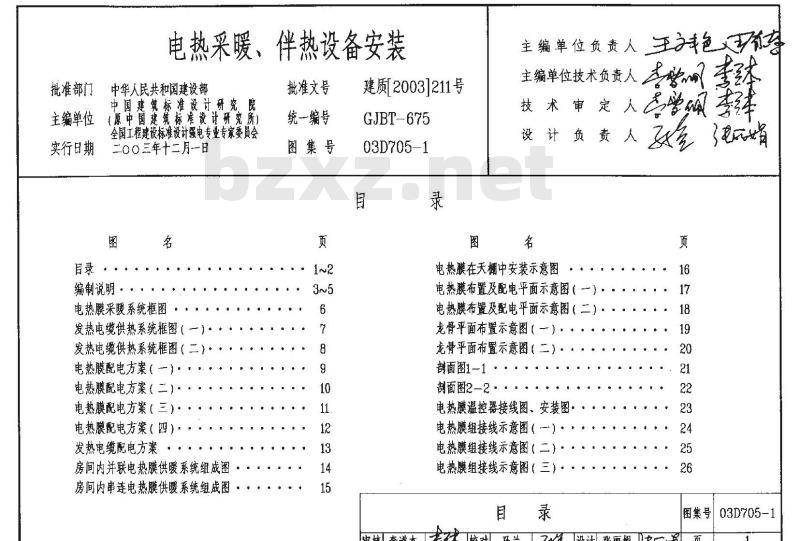

电热采暖、伴热设备安装
中华人民共和国建设部
中国建筑标准设计研究院
（原中国建筑标准设计研究所）全国工程建设标准设计强电专业专家委员会二〇0三年十二月一日
编制说明
电热膜采暖系统框图
发热电缆供热系统框图（-—
发热电缆供热系统框图（二）
电热膜配电方案（一）
电热膜配电方案（二）
电热膜配电方案（三），
电热膜配电方案【四】
发热电缆配电方案
房间内并联电热膜供暖系统组成图房间内串连电热膜供暖系统组成图批准文号
统一编号
图集号
建质2003|211号
GJBT-675
03D705-1
主编单位负责人王艳色你
主编单位技术负责人
技术审定
设计负责人
电热膜在天拥中安装示意图
电热膜布置及配电平面示意图（电热膜布置及配电平面示意图（二龙骨平面布置示意图（
龙骨平面布置示意图（二）
剖面图1-1
剖面图2-2
电热膜温控器接线图、安装图。电热膜组接线示意图（一）·
电热膜组接线示意图（二）
电热膜组接线示意图（三）·
图集号
申核李道本索球校对 孙兰孩多设计张丽姆老司页
03D705-1
电热膜组接线示意图（四）
电热膜组接线示意图（五）：
电热膜安装节点A详图
电热膜安装节点B详图·
电热膜安装节点C详图：
金属管与接线盒连接安装图（一）金属管与接线盒连接安装图（二）·金属管与接线盒连接安装图（三）天龙骨吊装大样图（）
天棚龙骨吊装大样图（二）·
天棚龙骨吊装大样图（三）·
天棚龙骨吊装大样图（四）·
红外辐射采暖器供暖系统组成图红外辑射采暖器墙壁安装图·
红外辐射采暖器顶安装图·

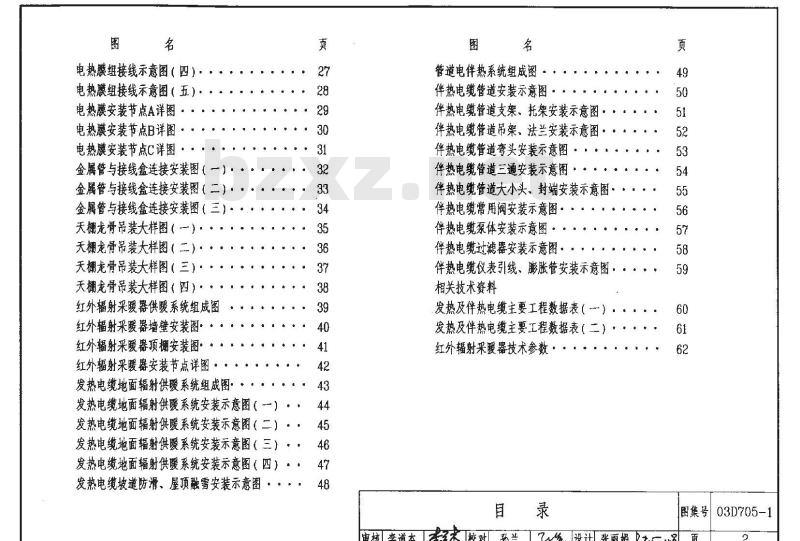

红外辐射采暖器安装节点详图·发热电缆地面辐射供暖系统组成图：发热电缆地面辐射供暖系统安装示意图（）·发热电缆地面辐射供暖系统安装示意图（二）·发热电缆地面辐射供暖系统安装示意图（三）：发热电缆地面辐射供暖系统安装示意图（四）：·发热电缆坡道防滑、屋顶融需安装示意图·页
管道电伴热系统组成图·
伴热电缆管道安装示意图
伴热电缆管道支架、托架安装示意图·伴热电缆管道吊架、法兰安装示意图·伴热电缆管道弯头安装示意图·伴热电缆管道三通安装示意图·伴热电缆管道大小头，封端安装示意图·伴热电缆常用阀安装示意图·
伴热电缆泵体安装示意图·
伴热电缆过滤器安装示意图：
件热电缆仪表引线、膨胀管安装示意图：相关技术资料
发热及伴热电缆主要工程数据表（一）：发热及伴热电缆主要工程数据表（二）红外辐射采暖器技术参数·
图集号
审核李道本本校对孙兰修设计张丽娟老页03D705-1

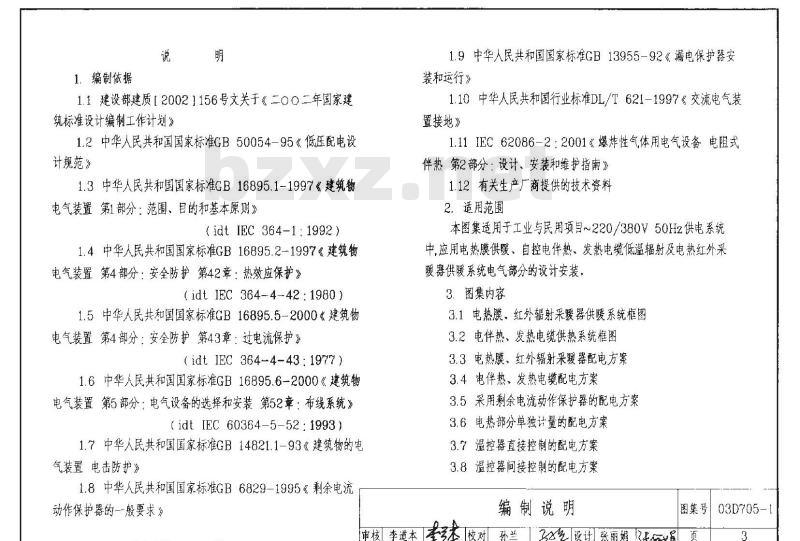

1.编制依据
1.1建设部建质【20021156号文关于《二00二年国家建筑标准设计编制工作计划》
1.2中华人民共和国国家标准GB50054-95《低压配电设计规范》
1.3中华人民共和国国家标准GB16895.1-1997《建筑物电气装置第1部分：范围、自的和基本原则》(idt IEC 364-1:1992)
1.4 中华人民共和国国家标准GB16895.2-1997《建筑物电气装置第4部分：安全防护第42章：热效应保护》(idt IEC 364-4-42 : 1980 )
1.5中华人民共和国国家标准GB16895.5-2000《建筑物电气装置第4部分：安全防护第43章：过电流保护》(idt IEC 364-4-43: 1977)
1.6中华人民共和国国家标准GB16895.6-2000《建筑物电气装置第5部分：电气设备的选择和安装第52章：布线系统》(idt IEC 60364-5-52: 1993)
1.7中华人民共和国国家标准GB14821.1-93《建筑物的中气装置电击防护》
1.8中华人民共和国国家标准GB6829-1995《剩余电流动作保护器的一-般要求》
1.9中华人民共和国国家标准GB13955-92《漏电保护器安装和运行》
1.10中华人民共和国行业标准DL/T621-1997《交流电气装置接地》
1.11IEC62086-2：2001《爆炸性气体用电气设备电阻式伴热第2部分：设计、安装和维护指南》1.12有关生产厂商提供的技术资料2.适用范围
本图集适用于工业与民用项目~220/380V50Hz供电系统中应用电热膜供暖、自控电伴热、发热电缆低温辐射及电热红外采暖器供暖系统电气部分的设计安装，3．图集内容
3.1电热膜，红外辐射采暖器供暖系统框图3.2电伴热、发热电缆供热系统框图3.3电热膜、红外辐射采暖器配电方案3.4电伴热，发热电缆配电方案
3.5采用剩余电流动作保护器的配电方案3.6电热部分单独计量的配电方案3.7温控器直接控制的配电方案
3.8温控器间接控制的配电方案
编制说明
审核李道本老本校对孙兰设计张丽姆03D705-1
图集号
3.9电热膜接线图
3.10电热膜天棚布置图
3.11 电热膜配电平面图
3.12温控器接线图
3.13龙骨安装图
3.14龙骨接地图

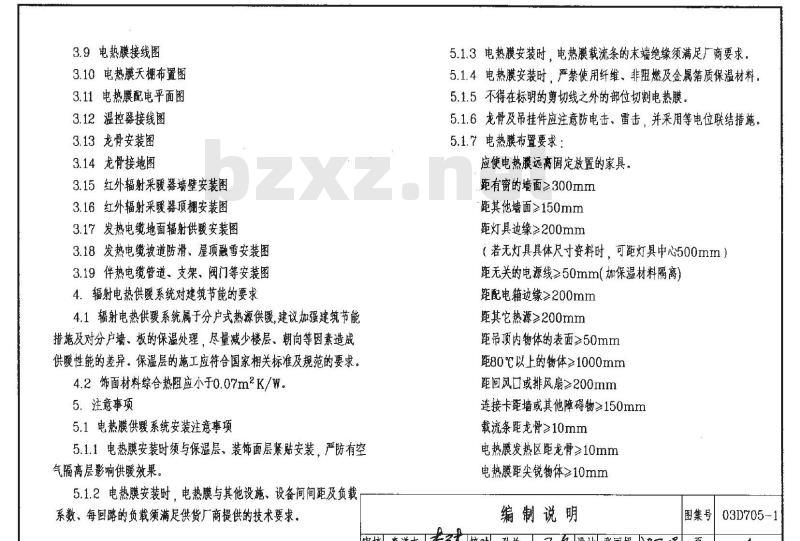

3.15红外辐射采暖器墙壁安装图3.16红外辐射采暖器顶棚安装图3.17发热电缆地面辐射供暖安装图3.18发热电缆坡道防滑、屋顶融雪安装图3.19伴热电缆管道、支架、阀门等安装图4.辐射电热供暖系统对建筑节能的要求4.1辐射电热供暖系统属于分户式热源供暖.建议加强建筑节能措施及对分户墙、板的保温处理，尽量减少楼层，朝向等因素造成供暖性能的差异。保温层的施工应符合国家相关标准及规范的要求4.2饰面材料综合热阻应小于0.07m2K/W。5．注意事项
5.1电热膜供暖系统安装注意事项5.1.1电热膜安装时须与保温层、装饰面层紧贴安装、严防有空气隔离层影响供暖效果。
5.1.2电热膜安装时，电热膜与其他设施、设备间间距及负载系数、每回路的负载须满足供货厂商提供的技术要求，5.1.3电热膜安装时，电热膜载流条的末端绝缘须满足厂商要求。5.1.4电热膜安装时，严禁使用纤维、非阻燃及金属箱质保温材料5.1.5不得在标明的剪切线之外的部位切割电热膜，5.1.6龙骨及吊挂件应注意防电击、雷击、并采用等电位联结措施。5.1.7电热膜布置要求：
应使电热膜远离固定放置的家具。距有窗的墙面≥300mm
距其他墙面≥150mm
距灯具边缘≥200mm
（若无灯具具体尺寸资料时、可距灯具中心500mm）距无关的电源线≥50mm（加保温材料隔离）距配电箱边缘≥200mm
距其它热源≥200mm
距吊顶内物体的表面≥50mm
距80℃以上的物体≥1000mm
距回风口或排风扇≥200mm
连接卡距墙或其他障碍物≥150mm载流条距龙骨≥10mm
电热膜发热区距龙骨≥10mm
电热膜距尖锐物体≥10mm
编制说明
图集号
审核李道本专本校对 孙兰设计张丽娟女页
03D705-1
5.2发热电缆安装注意事项
5.2.1电伴热采暖时，各加热区段安装的发热电缆长度，规格安装方式，保温材料及其厚度、外防护结构应符合设计要求，安装人员不得随意调换或更改。
5.2.2串联式发热电缆的长度是制造厂商根据设计定长制造的施工人员不得随意裁剪。
5.2.3发热电缆安装时，应根据数设路径一边敷设一边固定.其固定间距均勾，并特合生产厂家的要求。5.2.4，成圈或装盘的发热电缆不能接入工作电压通电。5.2.5防爆场所的的电热采暖设备应具有国家相应防爆产品的认证书。
5.2.6金属管道应用电伴热系统保温或加热时、注意防电击、雷击，应采用等电位联结措施。
5.2.7发热电缆测试、施工安装、贮存、运输应满足制造商的要求。5.3用电计量装置应根据当地供电部门的要求配置5.4供电是否设漏电保护由设计者根据规范要求,验算后确定。6.接地系统及等电位联结做法见国家建筑标准设计02D501-2:03D501-3及03D501-4。
7.节点详图索引号符号说明：
节点详图编号
节点详图页号
8.参编单位
泰科热控有限公司
编制说明
图集号
申核 李道本李本|校对孙兰|设计】张丽娟&页03D705-1
电源进线
电度表箱
电缆或导线
电缆或导线
户配电箱
户配电箱
1.直接控制方式见电热膜配电方案（）～（三）。2.间接控制方式见电热膜配电方案（四）。导线
温控器
（间接控制方式）
温控器
（直接控制方式）
温控器
（间接控制方式）
温控器
（直接控制方式）
接线盒
接线盒
接线盒
接线盒
电热膜采暖系统框图
电热膜
电热膜
电热膜
电热膜
图集号
审核李道本校对孙兰设计张丽娟页
03D705-1
电源进线
电气配电箱
1.本系统为各电热区域独立控制方式。电缆或导线
电缆或导线
温度控制箱
温度控制箱
2.温度控制箱就近安装在电热区域时，可取消接线盒，而将发热电缆及测温线直接接入温度控制箱。补偿导线或控制电缆
电缆或导线
补偿导线或控制电缆
电缆或导线
接线盒
接线盒
温度传感器
引接电缆或导线发热电缆
温度传感器
引接电缆或导线
发热电缆供热系统框图（一）
审核 李道本本校对任蒙炎3源多设计罗才谟发热电缆
电热1区
电热n区
图集号
03D705-1
电源进线
上位机系统
节点数据总线
1/0模块
控制电缆
电气控制箱
电缆或导线
引接电缆
补偿导线或控制电缆
接线盒
温度传感器
电热1区
I/0模块
控制电缆
电气控制箱
电缆或导线
引接电缆
电源进线
补偿导线或控制电缆
接线盒
温度传感器
电热n区
1/0模块控制电热温度
1．本系统为各电热区域集散控制方式（当需要时才设置）2.控制箱就近安装在电热区域时。可取消接线盒，而将发热电缆及测温线直接接入控制箱。
电源进线
上位机系统
节点数据总线
转换器
RS232/ES485
温度控制箱
电缆或导线
补偿导线或控制电缆
接线盒
引接电缆
电热1区
温度传感器
转换器
RS232/RS485
温度控制箱
电缆或导线
引接电缆
电源进线
补偿导线或控制电缆
电热n区
带通讯接口的温控器控制电热温度发热电缆供热系统框图（二）
审核李道本孝校对任愛炎年费久设计罗才读才设温度传感器
图集号
03D705-1
Pr=36kw
P=36kw
Ie=180A
100A/2P
30(100)A
30(100)A
100A/2P
30(100)A
100A/2P
2X50+1X25-SC50
80A/2P
80A/2P
80A/2P
1.本图为一梯三户、三室户住宅含电热膜的配电系统图。2.电热膜回路与户内其它用电回路共用配电箱：进线设总隔离开关，电热膜各分支回路设漏电断路器保护。3户外电表箱按一户一表设计，当供暖电价享受优惠政策时可设分时表，但应征得供电部门同意，4.本图按电热膜用电量6kW/户为例绘制，具体工程应以电热膜实际用电量为准。
100A/2P
Ph=12kw
P=12kw
ic=60A
16A/1P+N30mA
16A/1P+N30mA
16A/1P+N30mA
16A/1P+N30mA
16A/IP+N30mA
16A/1P+N30mA
16A/1P+N
16A/1P+N30mA
16A/1P+N 30mA
温控器
3X2.5-SC15- WC-SCE
3X2.5-SC15- WC-SCE
3X2.5-SC15- WC-SCE
3X2.5-SC15-WC-SCE
3X2.5-SC15- C
3X2.5-SC15-WC
卧室1-电热膜
卧室2-电热膜
卧室3-电热膜
客厅、餐厅一电热膜
厨房-辐射采暖器
卫生间一辐射采暖器
-其它
5.本图为每层单相配电。若采用三相配电，应根据每户电量的大小和当地供电部门的有关规定设计。6.电度表、开关以及导线的规格应依据实际用电量具体选择，7.开关的整定值应小于温控器额定电流。8.有条件的住宅采用低烟无卤型电缆或导线，9.本配电方案也适用于发热电缆采暖方式。电热膜配电方案（－）
图集号
审核 季道本 李本校对 孙兰 及多设计 张丽姐 B&页
03D705-1
Py=36kw
P=36kW
Ic=180A
100A/2P
100A/2P
100A/2P
30(100)A
30(100)A
30(100)A
2X50+1X25-SC50
80A/2P
80A/2P
80A/2P
1.本图为一一梯三户、三室户住宅含电热膜的配电系统图2.电热膜回路与户内其它用电回路共用配电箱·进线设总隔离开关，电热膜设总漏电断路器保护，电热膜各分支回路设断路器保护。
3.户外电表箱按一户一表设计，当供暖电价享受优惠政策时可设分时表，但应征得供电部门同意，4.本图按电热膜用电量6kW/户为例绘制，具体工程应以电热膜实际用电量为准。
100A/2P
Pn=12kW
P=12kw
Ic=60A
40A/2P100mA
16A/1P+N
16A/1P+N
16A/1P+N
16A/1P+N
18A/1P+N
16A/1P+N
16A/1P+N
16A/1P+N 30mA
16A/1P+N 30mA
温控器
3X2.5-SC15-WC-SCE
3X2.5-SC15-WC-SCE
3X2.5-SC15-WC-SCE
3X2.5-SC15-WC-SCE
3X2.5-SC15-WC
3X2.5-SC15-WC
卧室1-电热膜
卧室2-电热膜
卧室3-电热膜
客厅、餐厅一电热膜
厨房－辐射采暖器
卫生间一辐射采暖器
5.本图为每层单相配电若采用三相配电，应根据每户电量的大小和当地供电部门的有关规定设计，6.电度表、开关以及导线的规格应依据实际用电量具体选择7.开关的整定值应小于温控器额定电流8.有条件的住宅采用低烟无卤型电缆或导线。9.本配电方案也适用于发热电缆采暖方式。电热膜配电方案（二）
图集号
审核李道本老本校对 孙兰及%设计张丽娟竭页
03D705-
Pz=36kW
P=36kW
Ic=180A
100A/2P
100A/2P
100A/2P
30(100)A
30(100)A
30(100)A
2X50+1X25-SC50
80A/2P
80A/2P
80A/2P
1.本图为一梯三户、三室户住宅含电热膜的配电系统图。2.电热膜回路与户内其它用电回路共用配电箱：进线设总隔离开关，电热膜各分支回路权设断路器保护。3.户外电表箱按-一户一表设计，当供暖电价享受优惠政策时可设分时表，但应征得供电部门同意。4.本图按电热膜用电量6kW/户为例绘制，具体工程应以电热膜实际用电量为准。
100A/2P
Pg=12kW
P=12kW
Ic=60A
16A/1P+N
16A/1P+N
16A/1P+N
16A/1P+N
16A/1P+N
16A/IP+N
16A/1P+N
16A/1P+N 30mA
16A/1P+N30mA
温控器
3X2.5-SC15-WC-SCE
3X2.6-SC15- WC-SCE
3X2.5-SC15-WC-SCE
3X2.5-SC15-WC-SCE
3X2.5-SC15-WC
3X2.5-SC15-WC
-卧室1—电热膜
卧室2—电热膜
卧室3-电热膜
客厅、餐厅一电热膜
厨房一辐射采暖器
卫生间－辐射采暖器
5.本图为每层单相配电。若采用三相配电，应根据每户电量的大小和当地供电部门的有关规定设计。6.电度表，开关以及导线的规格应依据实际用电量具体选择7.开关的整定值应小于温控器额定电流。8.有条件的住宅采用低烟无卤型电缆或导线，电热膜配电方案（三）
本校对孙兰
审核李道本
设计张丽娟
图集号
03D705-1
100A/2P
16A/1P+N 30mA
16A/1P+N 90mA
16A/1P+N 30mA
温控器接点
3X2.5-SC15-WC-SCE
3X2.5-SC15-鄂C-SCE
3X2.5-SC15-C-SCE
注：本图为一个温控器控制多个电热膜回路的方案，适用于大开间、开放式办公等建筑，温控器接点
100A/2P
32A/1P+N 30m.
16A/1P+N 30mA
温控器
3X10-SC32- WC-SCE
3X2.5-SC15-WC-SCE
电热膜组1
电热膜2此内容来自标准下载网
电热膜组3
房间1－电热膜
一房间2—电热膜
注：本图为一个电热膜回路的电流超过温控器额定电流，采用接触器控制的方案（房间1），适用于面积较大的房间电热膜配电方案（四）
图集号
审核李道本术校对孙兰设计张丽娟花心03D705-1
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
