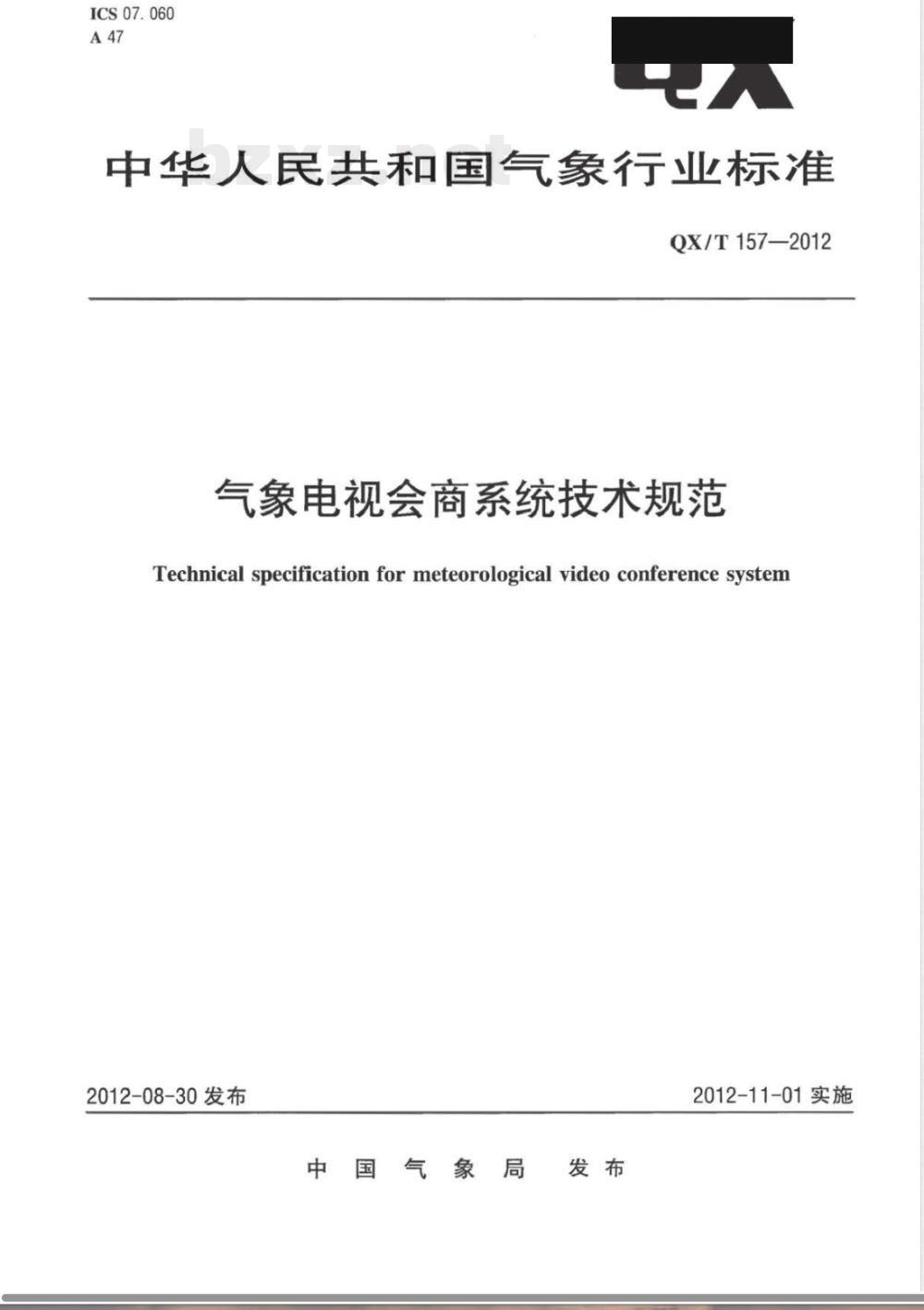

【其他行业标准】 气象电视会商系统技术规范

ICS07.060
中华人民共和国气象行业标准
QX/T157—2012
气象电视会商系统技术规范
Technical specification for meteorological video conference system2012-08-30发布
中国气象局发布
2012-11-01实施
术语和定义
缩略语
技术要求
4.1系统组成bzxZ.net
组网方式
基本要求
功能要求
性能要求
环境要求
参考文献
QX/T157-2012

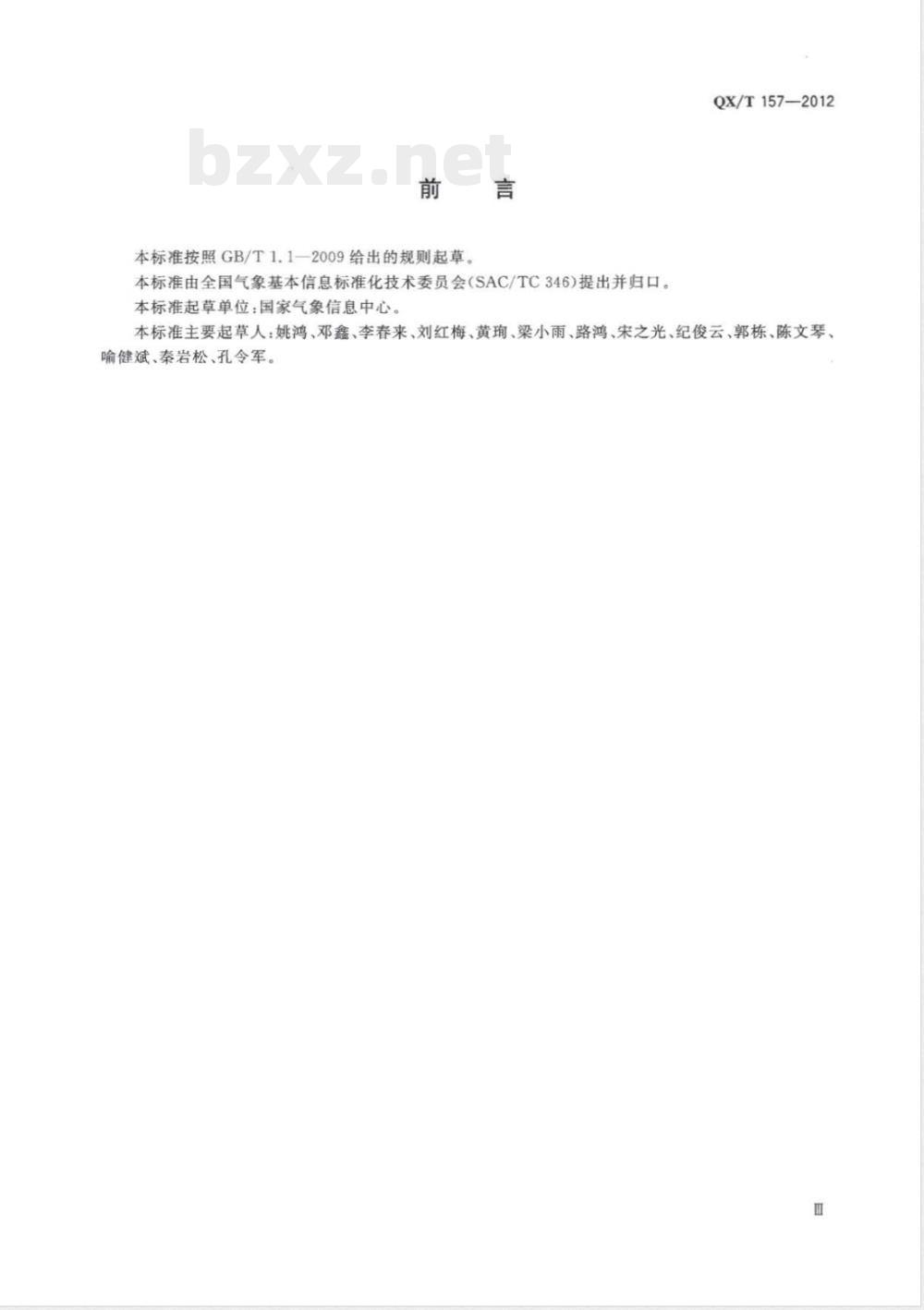

本标准按照GB/T1.1—2009给出的规则起草。本标准由全国气象基本信息标准化技术委员会（SAC/TC346）提出并归口。本标准起草单位：国家气象信息中心。QX/T157—2012
本标准主要起草人：姚鸿、邓鑫、李春来、刘红梅、黄、梁小雨、路鸿、宋之光、纪俊云、郭栋、陈文琴、喻健斌、秦岩松、孔令军。

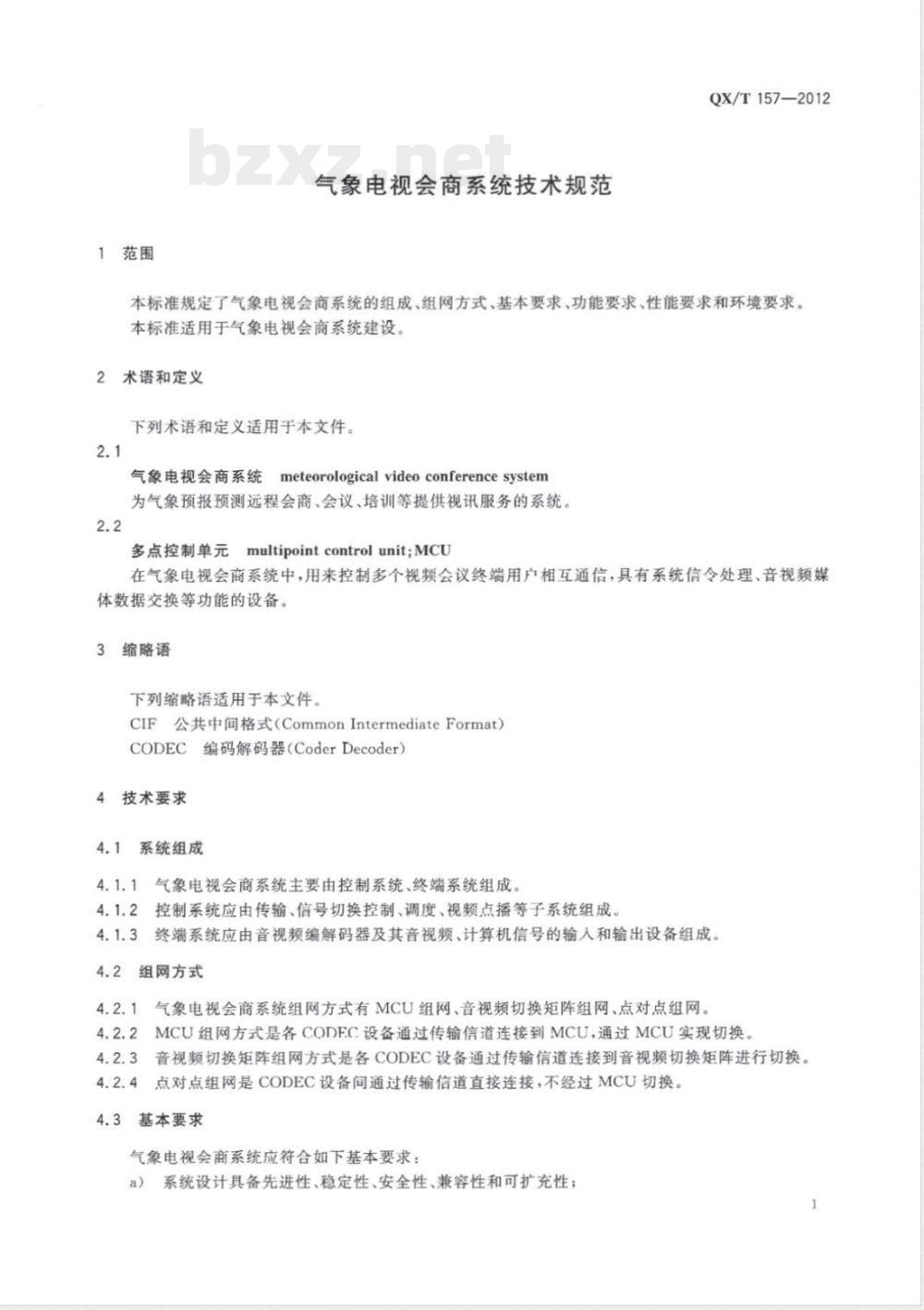

1范围
气象电视会商系统技术规范
QX/T157-—2012
本标准规定了气象电视会商系统的组成、组网方式、基本要求、功能要求、性能要求和环境要求。本标准适用于气象电视会商系统建设2术语和定义
下列术语和定义适用于本文件
气象电视会商系统
meteorologicalvideoconferencesystem为气象预报预测远程会商、会议、培训等提供视讯服务的系统2.2
multipointcontrolunit;MCU
多点控制单元
在气象电视会商系统中，用来控制多个视频会议终端用户相互通信，具有系统信令处理、音视频媒体数据交换等功能的设备。
3缩略语
下列缩略语适用于本文件。
CIF公共中间格式（CommonIntermediateFormat）CODEC编码解码器（CoderDecoder）4技术要求
4.1系统组成
气象电视会商系统主要由控制系统、终端系统组成控制系统应由传输、信号切换控制、调度、视频点播等子系统组成。4.1.2
终端系统应由音视频编解码器及其音视频、计算机信号的输入和输出设备组成。4.1.3
组网方式
4.2.1气象电视会商系统组网方式有MCU组网、音视频切换矩阵组网、点对点组网。4.2.2MCU组网方式是各CODFC设备通过传输信道连接到MCU，通过MCU实现切换。4.2.3音视频切换矩阵组网方式是各CODEC设备通过传输信道连接到音视频切换矩阵进行切换。4.2.4点对点组网是CODEC设备间通过传输信道直接连接，不经过MCU切换。4.3基本要求
气象电视会商系统应符合如下基本要求：系统设计具备先进性、稳定性、安全性、兼容性和可扩充性；a
QX/T157—2012

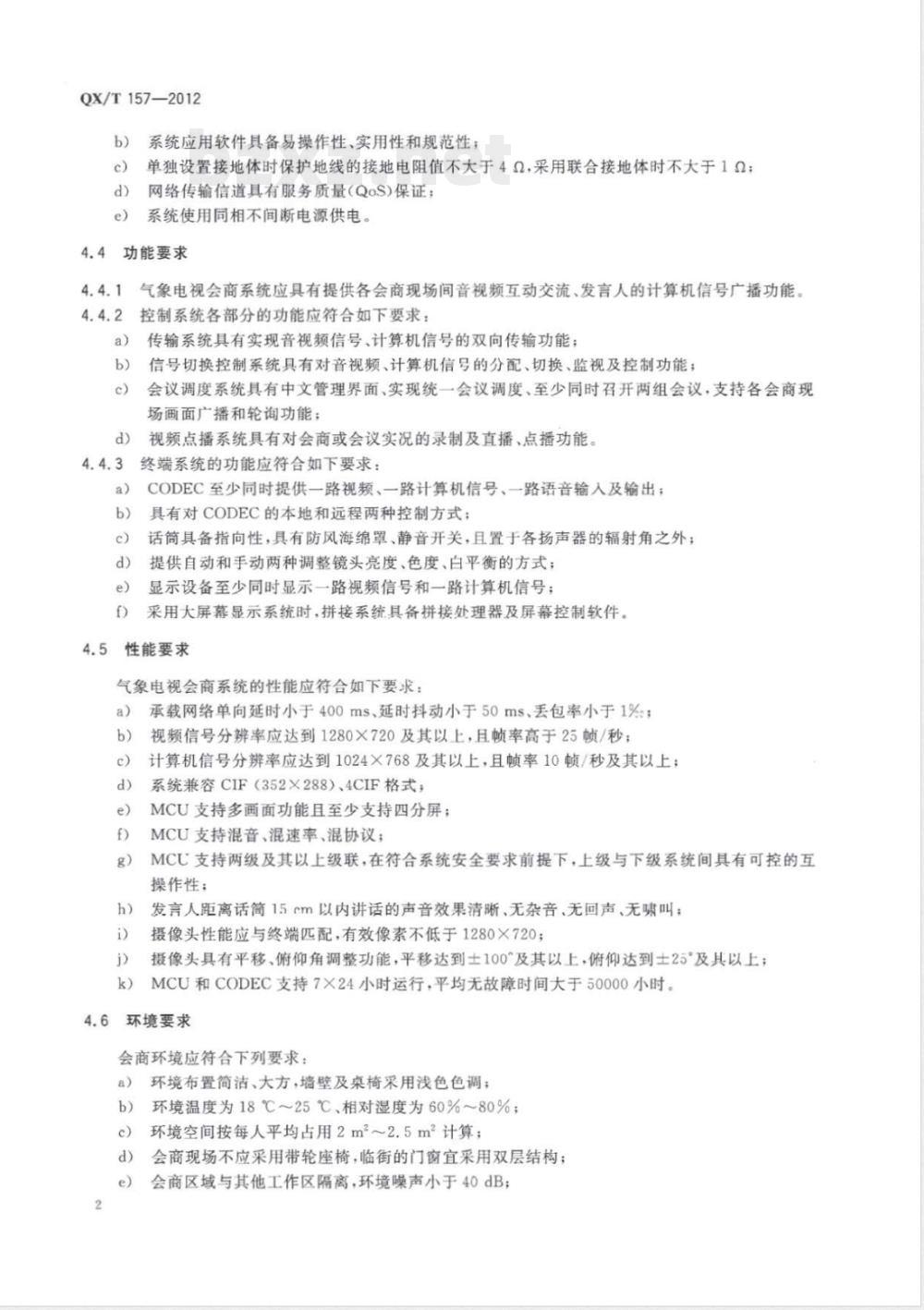

系统应用软件具备易操作性、实用性和规范性；单独设置接地体时保护地线的接地电阻值不大于42.采用联合接地体时不大于1Q：网络传输信道具有服务质量（QoS）保证；系统使用同相不间断电源供电。4.4功能要求
4.4.1气象电视会商系统应具有提供各会商现场间音视频互动交流、发言人的计算机信号广播功能。4.4.2控制系统各部分的功能应符合如下要求：a)
传输系统具有实现音视频信号、计算机信号的双向传输功能：信号切换控制系统具有对音视频、计算机信号的分配、切换、监视及控制功能；会议调度系统具有中文管理界面、实现统一会议调度、至少同时召开两组会议，支持各会商现场画面广播和轮询功能；
视频点播系统具有对会商或会议实况的录制及直播、点播功能。终端系统的功能应符合如下要求：CODEC至少同时提供一路视频、一路计算机信号、一路语音输入及输出：具有对CODEC的本地和远程两种控制方式：话简具备指向性，具有防风海绵罩、静音开关，且置于各扬声器的辐射角之外；提供自动和手动两种调整镜头亮度、色度、白平衡的方式；显示设备至少同时显示一路视频信号和一路计算机信号；采用大屏幕显示系统时，拼接系统具备拼接处理器及屏幕控制软件。4.5
性能要求
气象电视会商系统的性能应符合如下要求：承载网络单向延时小于400ms、延时抖动小于50ms、丢包率小于1%；a)
视频信号分辨率应达到1280×720及其以上，且顿率高于25顿/秒；b)
计算机信号分辨率应达到1024×768及其以上，且顿率10顿/秒及其以上；e）
系统兼容CIF（352×288）、4CIF格式，MCU支持多画面功能且至少支持四分屏；MCU支持混音、混速率、混协议；MCL支持两级及其以上级联，在符合系统安全要求前提下，上级与下级系统间具有可控的互操作性：
发言人距离话筒15cm以内讲话的声音效果清晰、无杂音，无回声，无啸叫：摄像头性能应与终端匹配，有效像素不低于1280×720；摄像头具有平移、俯仰角调整功能，平移达到士100及其以上，俯仰达到士25及其以上；MCU和CODEC支持7X24小时运行，平均无故障时间大于50000小时。4.6环境要求
会商环境应符合下列要求：
环境布置简活、大方，墙壁及桌椅采用浅色色调；b)
环境温度为18℃25℃，相对湿度为60%～80%；环境空间按每人平均占用2m~2.5m2计算；d）
会商现场不应采用带轮座椅，临街的门窗宜采用双层结构；e)
会商区域与其他工作区隔离，环境噪声小于40dB；2
避免自然光，玻璃门窗用厚窗帘遮挡；g)
光源具有分组分控功能，且角度、明暗可调；h)
QX/T157—2012
主席区的平均照度不低于8001x，一般区的平均照度不低于5001x，投影显示区照度不高于80 1x;
摄像头安装在主席位及相关发言席位的前方，镜头下沿距离地面在1.5m～2.5m，摄像取景距离在3m~7m；
显示设备距地高度应大于0.5m。QX/T157--2012
GB50034-2004
GB50174—2008
GB50635—2010
参考文献
建筑照明设计规范
电子信息系统机房设计规范
会议电视会场系统工程设计规范YD/T5032-2005
YD/T5135—2005
会议电视系统工程设计规范
IP视讯会议系统工程设计暂行规定中华人民共和国
气象行业标
气象电视会商系统技术规范
QX/T157—2012
气象出版社出版发行
北京市海淀区中关村南大街46号邮政编码：100081
网址：http：//www.cmp.cma.gov.cn发行部：010-68409198
北京中新伟业印刷有限公司印刷各地新华书店经销
开本：880×1230
2012年12月第一版
印张，0.75
字数：22.5千字
2012年12月第一次印刷
书号：135029-5557
如有印装差错
由本社发行部调换
版权专有
侵权必究
举报电话：（010)68406301
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
