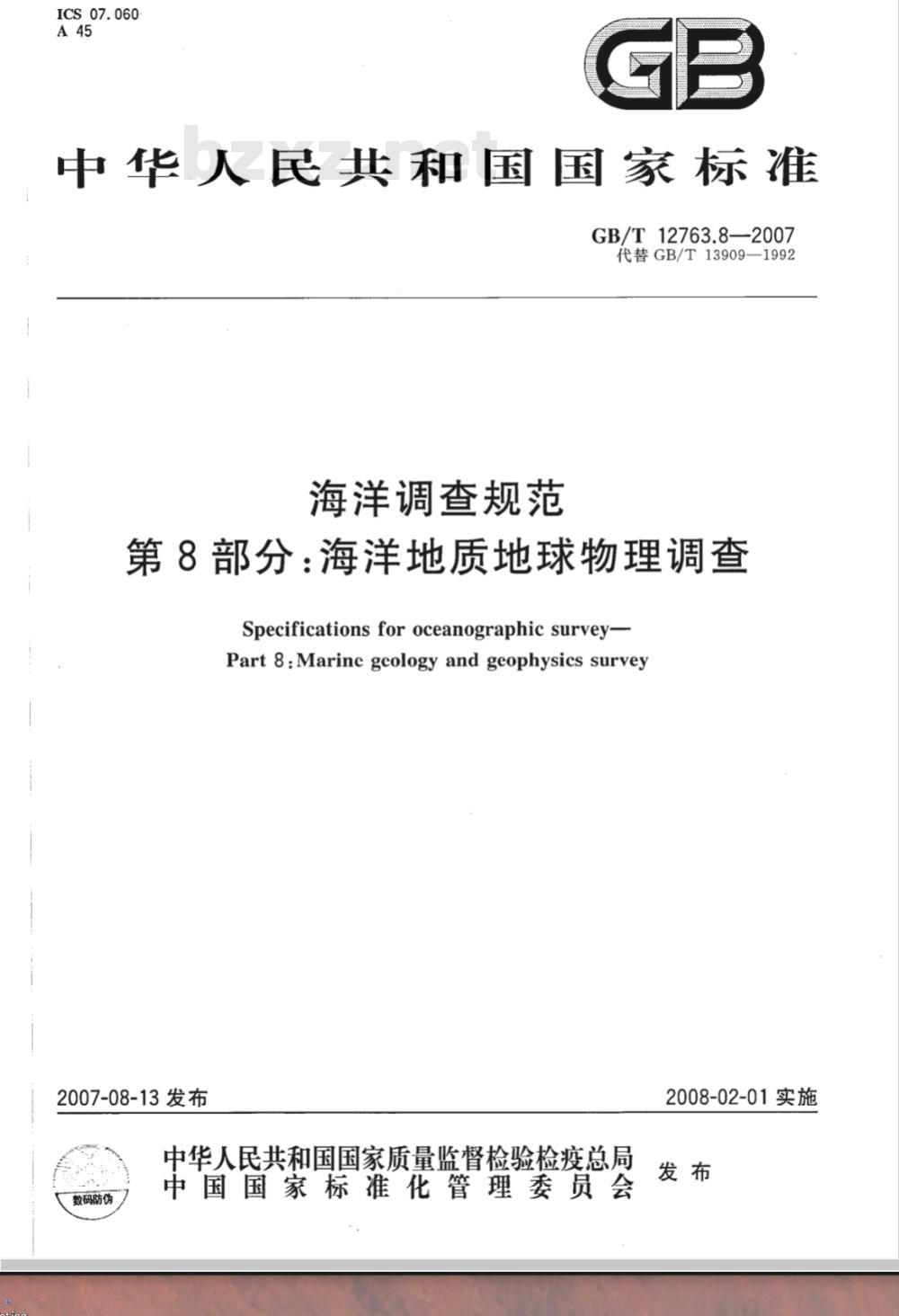

【国家标准(GB)】 海洋调查规范 第8部分: 海洋地质地球物理调查

ICS07.060
中华人民共和国国家标准
GB/T12763.8—2007
代替GB/T13909—1992
海洋调查规范
第8部分：海洋地质地球物理调查Specifications for oceanographic survey-Part 8 : Marinc gcology and geophysics survey2007-08-13发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2008-02-01实施

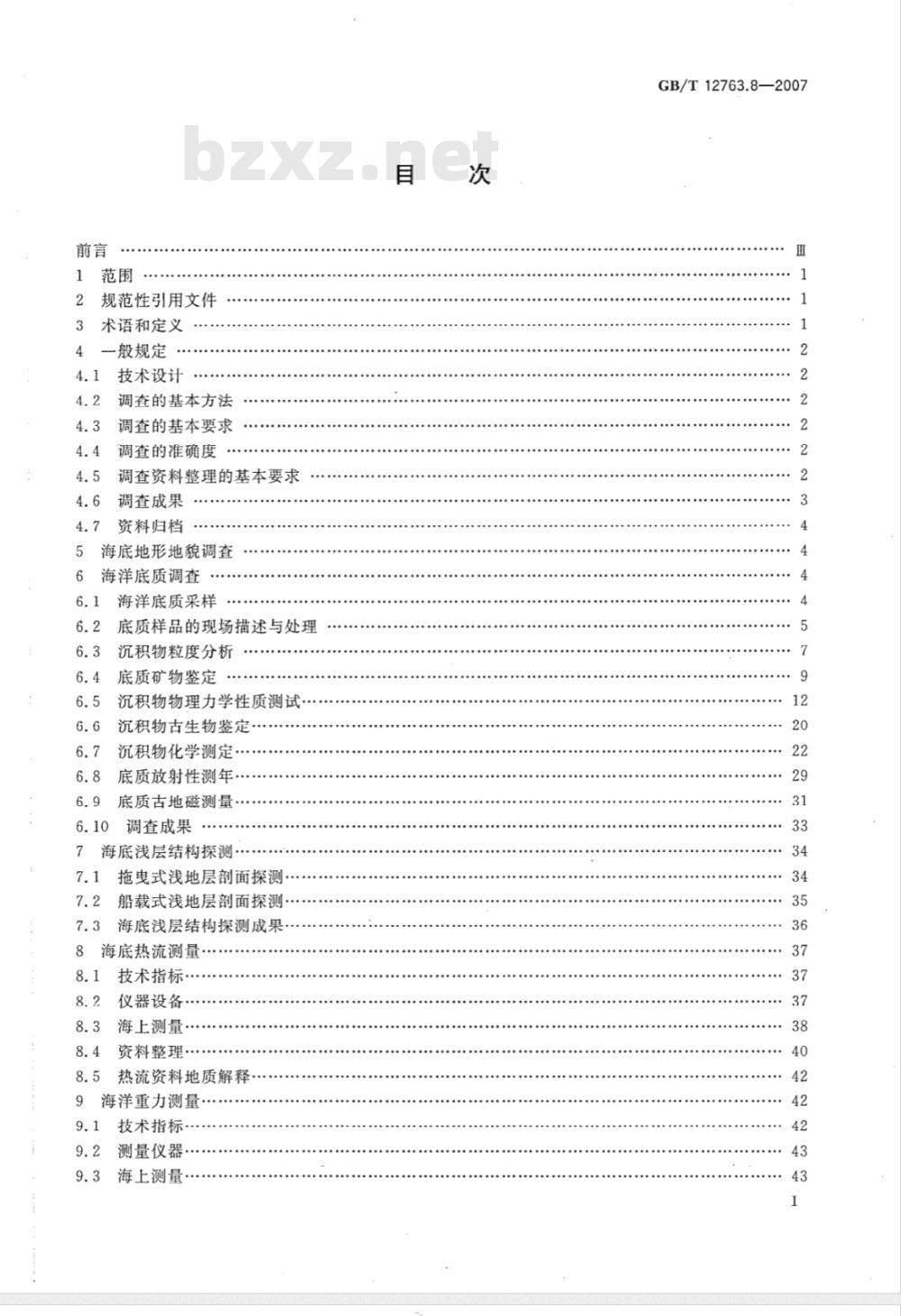

规范性引用文件
术语和定义
一般规定
技术设计
调查的基本方法
调查的基本要求
调查的准确度
调查资料整理的基本要求
调查成果
资料归档
海底地形地貌调查
海洋底质调查
海洋底质采样
底质样品的现场描述与处理
沉积物粒度分析
底质矿物鉴定
沉积物物理力学性质测试·
沉积物古生物鉴定
沉积物化学测定
底质放射性测年，
底质古地磁测量
调查成果
海底浅层结构探测
拖电式浅地层剖面探测
船载式浅地层剖面探测
海底浅层结构探测成果…·
海底热流测量
技术指标
仪器设备：
海上测量
资料整理·
热流资料地质解释
海洋重力测量·
技术指标
测量仪器
海上测量
GB/T12763.8—2007
GB/T12763.8—2007

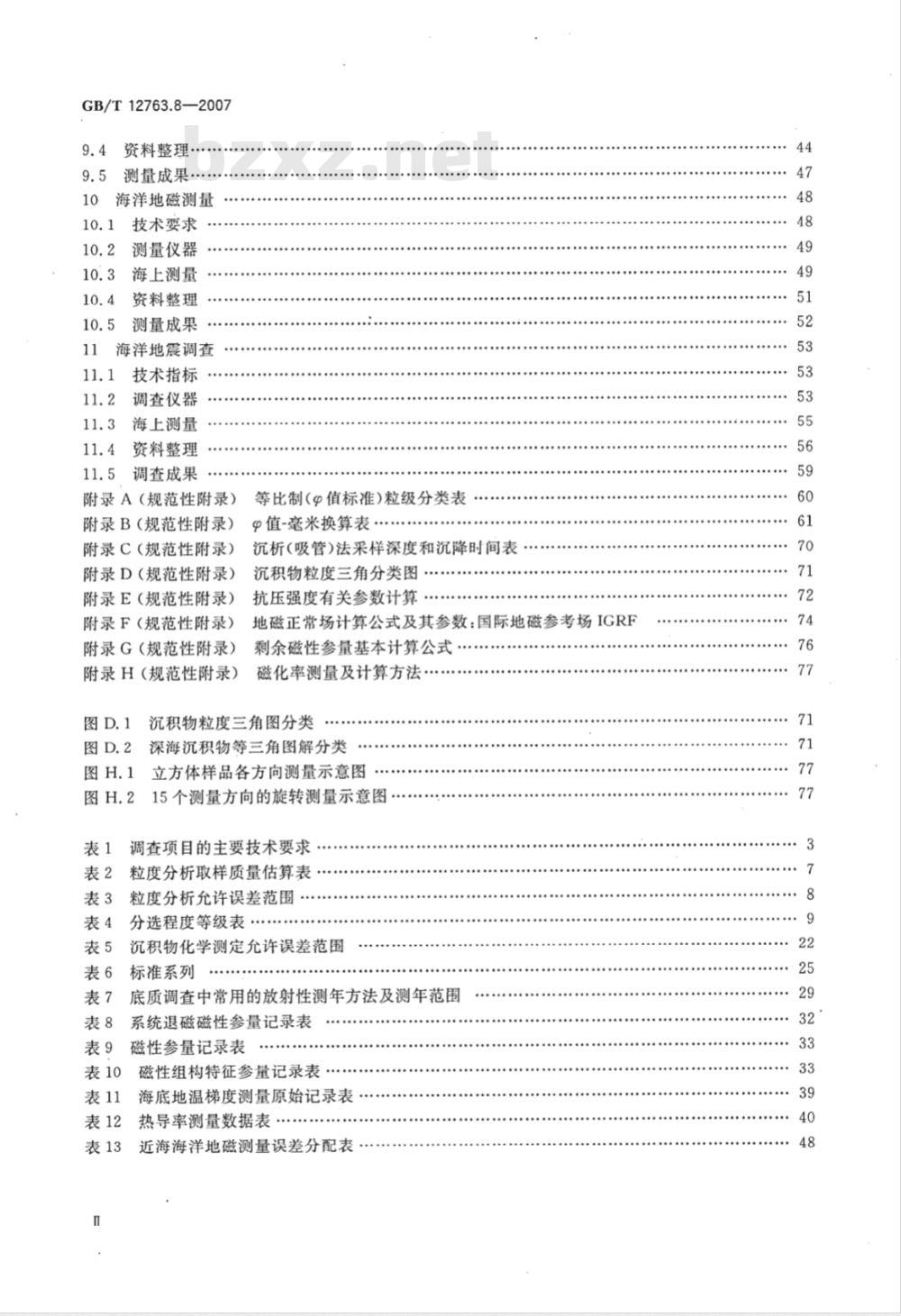

资料整理
测量成果·
海洋地磁测量
技术要求
测量仪器
海上测量
资料整理
测量成果
海洋地震调查
技术指标
调查仪器
海上测量
资料整理
调查成果
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（规范性附录）
附录H（规范性附录）
等比制(值标准)粒级分类表：
?值-毫米换算表.
沉析(吸管)法采样深度和沉降时间表沉积物粒度三角分类图.
抗压强度有关参数计算
地磁正常场计算公式及其参数：国际地磁参考场IGRF剩余磁性参量基本计算公式
磁化率测量及计算方法
沉积物粒度三角图分类
深海沉积物等三角图解分类
立方体样品各方向测量示意图
图H.215个测量方向的旋转测量示意图·表1
调查项目的主要技术要求
粒度分析取样质量估算表
粒度分析允许误差范围
分选程度等级表.
沉积物化学测定允许误差范围
标准系列
底质调查中常用的放射性测年方法及测年范围系统退磁磁性参量记录表
磁性参量记录表
磁性组构特征参量记录表
海底地温梯度测量原始记录表
热导率测量数据表
近海海洋地磁测量误差分配表

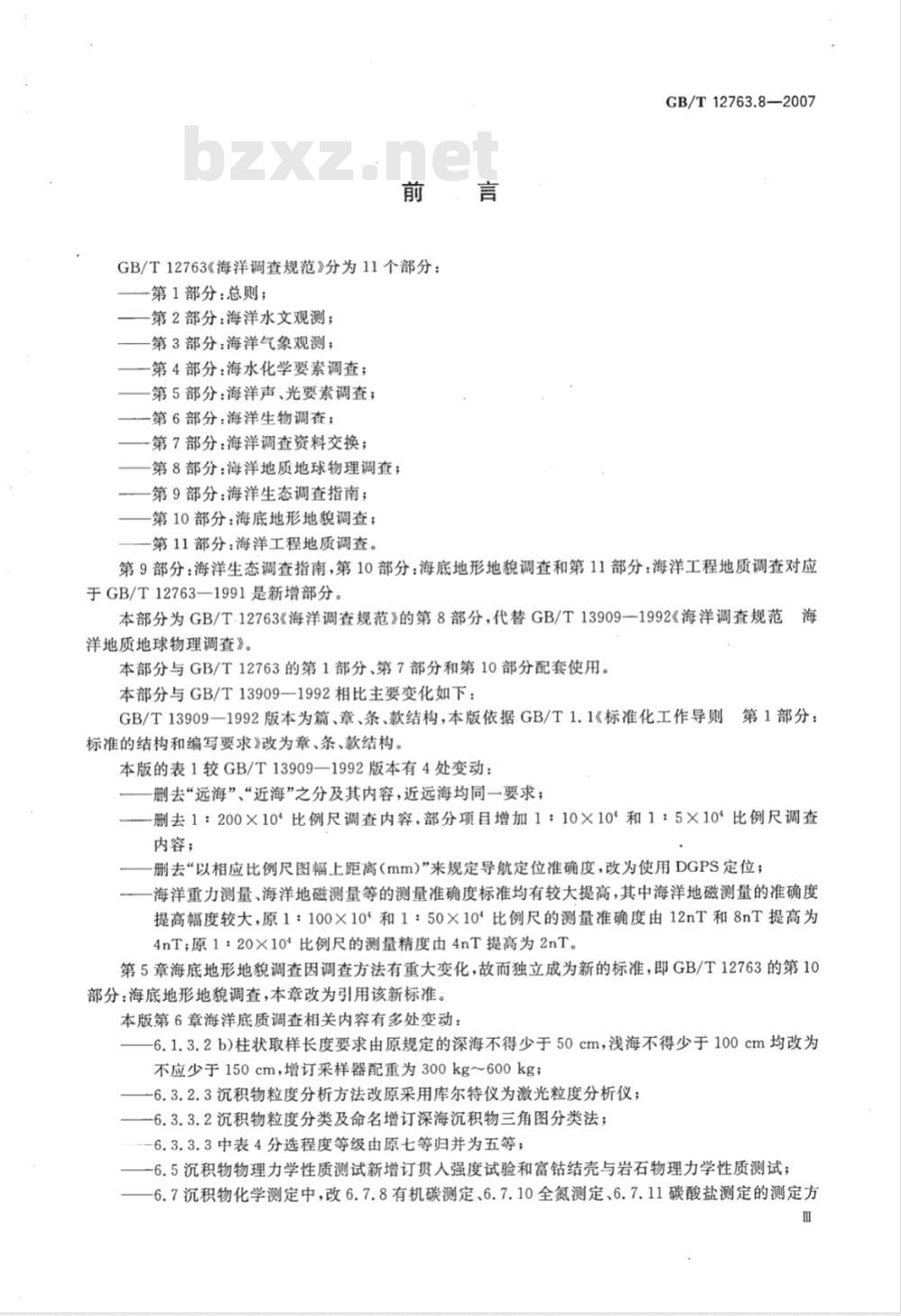

GB/T12763《海洋调查规范》分为11个部分：-第1部分：总则；
第2部分：海洋水文观测；
第3部分：海洋气象观测；
-第4部分：海水化学要素调查；第5部分：海洋声、光要素调查；-第6部分：海洋生物调查；
-第7部分：海洋调查资料交换；第8部分：海洋地质地球物理调查；第9部分：海洋生态调查指南；免费标准下载网bzxz
第10部分：海底地形地貌调查；第11部分：海洋工程地质调查。GB/T12763.8—2007
第9部分：海洋生态调查指南，第10部分：海底地形地貌调查和第11部分：海洋工程地质调查对应于GB/T12763—1991是新增部分。本部分为GB/T12763《海洋调查规范》的第8部分，代替GB/T13909-1992《海洋调查规范海洋地质地球物理调查》。
本部分与GB/T12763的第1部分、第7部分和第10部分配套使用。本部分与GB/T13909—1992相比主要变化如下：GB/T13909一1992版本为篇、章、条、款结构，本版依据GB/T1.1《标准化工作导则第1部分：标准的结构和编写要求》改为章、条、款结构。本版的表1较GB/T13909一1992版本有4处变动：删去“远海”、“近海”之分及其内容，近远海均同一要求；-删去1：200×104比例尺调查内容，部分项目增加1：10×104和1：5×104比例尺调查内容；
删去“以相应比例尺图幅上距离（mm）”来规定导航定位准确度，改为使用DGPS定位；海洋重力测量、海洋地磁测量等的测量准确度标准均有较大提高，其中海洋地磁测量的准确度提高幅度较大，原1：100×10*和1：50×10°比例尺的测量准确度由12nT和8nT提高为4nT；原1：20×10″比例尺的测量精度由4nT提高为2nT。第5章海底地形地貌调查因调查方法有重大变化，故而独立成为新的标准，即GB/T12763的第10部分：海底地形地貌调查，本章改为引用该新标准。本版第6章海洋底质调查相关内容有多处变动：-6.1.3.2b)柱状取样长度要求由原规定的深海不得少于50cm，浅海不得少于100cm均改为不应少于150cm，增订采样器配重为300kg～600kg；-6.3.2.3沉积物粒度分析方法改原采用库尔特仪为激光粒度分析仪；-6.3.3.2沉积物粒度分类及命名增订深海沉积物三角图分类法；-6.3.3.3中表4分选程度等级由原七等归并为五等；-6.5沉积物物理力学性质测试新增订贯入强度试验和富钻结壳与岩石物理力学性质测试；-6.7沉积物化学测定中，改6.7.8有机碳测定、6.7.10全氮测定、6.7.11碳酸盐测定的测定方Ⅲ
GB/T12763.8—2007
法均为元素分析仪分析。

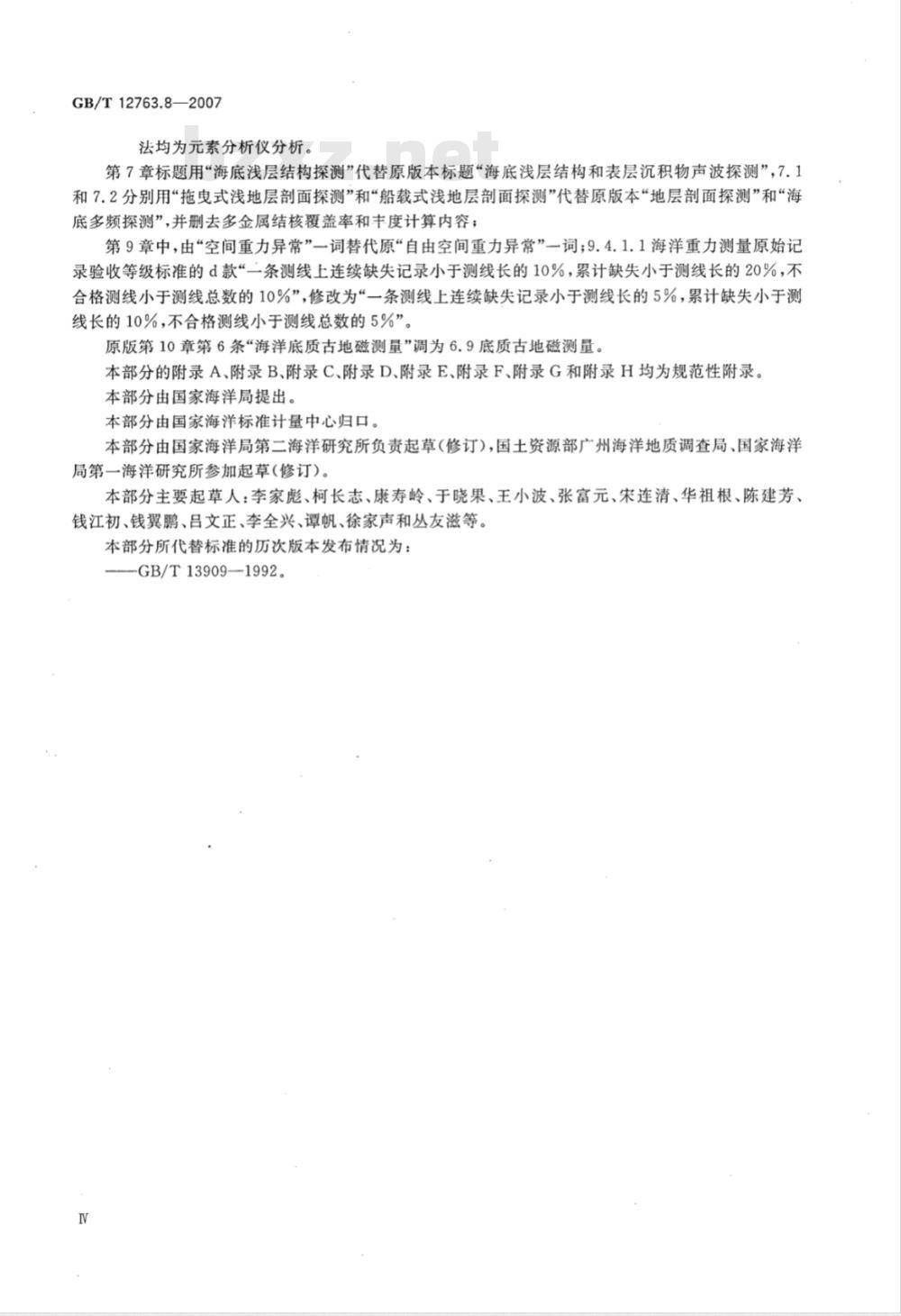

第7章标题用“海底浅层结构探测”代替原版本标题“海底浅层结构和表层沉积物声波探测”，7.1和7.2分别用“拖电式浅地层剖面探测”和“船载式浅地层剖面探测”代替原版本“地层剖面探测”和“海底多频探测”，并删去多金属结核覆盖率和丰度计算内容；第9章中，由“空间重力异常”一词替代原自由空间重力异常”一词；9.4.1.1海洋重力测量原始记录验收等级标准的d款“二条测线上连续缺失记录小于测线长的10%，累计缺失小于测线长的20%，不合格测线小于测线总数的10%”，修改为“一条测线上连续缺失记录小于测线长的5%，累计缺失小于测线长的10%，不合格测线小于测线总数的5%”。原版第10章第6条“海洋底质古地磁测量”调为6.9底质古地磁测量。本部分的附录A、附录B、附录C、附录D、附录E、附录F、附录G和附录H均为规范性附录。本部分由国家海洋局提出。
本部分由国家海洋标准计量中心归口。本部分由国家海洋局第二海洋研究所负责起草（修订），国土资源部广州海洋地质调查局、国家海洋局第一海洋研究所参加起草（修订）。本部分主要起草人：李家彪、柯长志、康寿岭、于晓果、王小波、张富元、宋连清、华祖根、陈建芳、钱江初、钱翼鹏、吕文正、李全兴、谭帆、徐家声和丛友滋等。本部分所代替标准的历次版本发布情况为：-GB/T13909—1992。
1范围
海洋调查规范
第8部分：海洋地质地球物理调查GB/T12763.8—2007
GB/T12763的本部分规定了海洋地质、地球物理调查的基本内容、方法、资料整理及调查成果的要求。
本部分适用于海洋地质、地球物理环境基础要素调查，一些专业、专项调查亦可参照使用。2规范性引用文件
下列文件中的条款通过GB/T12763的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
海洋调查规范第1部分：总则
GB/T12763.1
GB/T12763.6海洋调查规范第6部分：海洋生物调查GB/T12763.7海洋调查规范第7部分：海洋调查资料交换）海洋调查规范第10部分：海底地形地貌调查GB/T12763.10
土工试验方法标准
GB/T50123
3术语和定义
下列术语和定义适用于本部分。3.1
radioactivedating
放射性测年
利用自然界中一些放射性元素按一定的半衰期衰变的规律，确定与放射性元素共存的地质体绝对年代的一种分析研究方法。
海底热流密度submarineheat-flowdensity指地球内部以热传导的方式，在单位时间内通过海底单位表面积向外散失的热量。3.3
地温梯度geothermalgradient
单位深度上的地温差。
冷却板块模式coolingplatemodel建立在板块运动学基础上的理论热学模式。它假设大洋新生洋壳不断地从洋中脊生成，并推动两侧的洋壳向两边扩张，高温的新生洋壳因散热而逐渐冷却，于是形成了随地壳年龄增长而热流值随之降低的趋势。根据该理论模式，可将实测热流值与理论热流值对比，推算出大洋地壳年龄。3.5
TVG增益曲线TVGgaintrace
声波接收机的电压增益随时间变化的规律。1
GB/T12763.8—2007
4一般规定
4.1技术设计
技术设计的主要内容应包括：
任务的目的与要求；
设计的依据，除任务书要求外，还应包括调查海域前人工作概况、调查区及邻区地质、地球物b）
理基本特征等；
调查船、仪器、调查比例尺与测线、测网布设，工作量与基本方法；d)
技术要求与措施；
外、内业安排及进度计划；
预期成果与调查报告内容；
课题(项目)人员组成，分工与协作；经费概算。
调查计划编制的责任、报批等见GB/T12673.1的相关规定。4.2调查的基本方法
4.2.1调查船作业的方式
调查船作业的方式可分为停船定点观测和走航连续测量两类。停船定点观测项目包括底质采样、海底照相、海底热流测量等。走航连续测量项目有海底浅层结构探测、海洋重力测量、海洋地磁测量、海洋地震调查等。4.2.2调查作业的基本方式
根据调查的目的和任务，采用不同比例尺的面积调查或路线调查，不同比例尺的调查，布设相应的测线、测网进行调查。
4.3调查的基本要求
调查的基本要求如下：
a）调查中应尽量采用多项目的综合调查；同一测区的地质、地球物理调查，测线或测网布设应统一，使调查资料相互印证，进行综合b)
解释；
在调查作业的同时，应对测区内及相邻地区的岛屿、陆地做适当的实地调查；无实地调查时，则c)
应广泛收集资料，以便由陆及海地推断、解释海区的地质构造。4.4调查的准确度
环境基础要素调查中，常用调查比例尺的测线或测网、导航定位及测量的准确度规定见表1。海底热流测量和海底浅层结构探测项目，可不按调查比例尺的测线、测网密度要求进行测量，而应根据任务要求和/或其他项目调查状况，选择适当剖面或站位进行测量。4.5调查资料整理的基本要求
4.5.1原始资料的验收
原始资料的验收办法：
依据各调查项目的相关技术标准，进行调查原始资料验收，一般划分为合格、不合格两级，不合a）
格的原始资料应废弃；
原始资料验收由调查任务下达单位或执行单位组织进行；b)
原始资料验收结果应作文字评语，参加验收者签字，单位盖章作为调查成果鉴定验收和资料归c）
档的内容之一。
4.5.2资料的分析与处理
资料的分析与处理要求如下：
GB/T12763.8—2007
资料分析、计算应有责任制度，各项分析、计算结果均应有分析(计算)者、校核者、负责人签名；a）
分析、计算的成果报表按GB/T12763.7第11章的规定填报；成果图件编绘应有图名、比例尺、经纬度坐标、主要地物、图例、图的编号和必要的说明、责任表等。责任表包括编图单位、编图者、清绘者、技术负责人以及资料来源、编绘和出版日期等。4.6调查成果
4.6.1样品、原始记录
包括沉积物样品、岩样、生物样、水样、现场描述记录、导航定位记录、模拟记录、数字记录及各种记录表、簿等。这些调查的第一手资料，是调查的初级成果。4.6.2基础图件
对调查获得的样品、原始记录经室内处理、分析与计算，按成图比例尺要求，编制各要素的基础图件。海洋地质、地球物理调查的基础图件包括底质类型分布图、底质的物理与化学各要素分布图及剖面图、海底浅层结构探测剖面图、空间重力异常平面图和剖面图、地磁异常（△T)平面图和面图、地震剖面图、矿产资源评价图、区域地质构造图等。4.6.3调查报告
调查报告的内容包括：
前言，介绍调查任务的来源、目的和任务，调查海区的范围和地理位置、调查项目内容和工作a
量，外、内业工作时间和分工协作情况等；b）
海上调查及资料整理，陈述海上调查的工作方法、测线布设、仪器和设备系统的性能及各项指标、观测系统选择及工作情况、导航定位系统及其准确度、原始资料质量、资料整理方法、成果资料准确度等；
资料分析和解释，包括资料分析方法及其依据、各要素的分布特征、规律和综合分析等；地质环境、地质构造分析以及矿产资源评价等；结论与建议。
表1调查项目的主要技术要求
主测线间距/km
调查项目
调查比例尺
1：100万
1：50万
1：20万
1：10万
1：5万
1：100万
1：50万
1：20万
1：10万
1：100万
1：50万
1：20万
1：10万
（联络测线间距X
主测线间距)
30×30
15×15
10×10
≤40×(5)
≤20×（5）
≤10×(5)
≤5×(5)
≤20×(2.5~5)
≤10×(2.5~5)
≤5×(2.5~5)
≤2.5×(5)
导航定位要求
DGPS定位
DGPS定位
DGPS定位
测线偏离/测线间距
测量准确度(e)b
≤3×10-5m/s2
≤3×10-s m/s2
≤2×10-5 m/s2
GB/T12763.8—2007
调查项目
调查比例尺
1：100万
1：50万
1：20万
1：10万
1：100万
1：50万
1：20万
1：10万
主测线间距/km
（联络测线间距×
主测线间距)
≤20×(2.5~5)
≤10×(2.5~5)
≤5×(2.5~5)
≤2.5×(5)
≤20×(5)
≤10×(5)
≤5×(5)
表1(续)
导航定位要求
DGPS定位
DGPS定位
测线偏离/测线间距
a“×”号前为主测线间距，“×”后为联络测线间距，括号中数字表示为主测线间距的倍数。b测量准确度(e)值的计算见5.1、9.1和10.1。4.7资料归档
调查资料归档内容包括：
调查任务书或合同书、委托书等；a）
课题论证报告、技术设计、方案报告及其审批意见；课题调查实施计划、站位表、测线布设图等；调查、实验、测试分析等原始记录；计算、分析整理的成果数据报表及说明；各种图表、图件（包括底图）、照片及文字说明；航次报告、专题总结报告；
调查报告及成果鉴定、审议书；课题成员及经费结算表。
上述内容应将纸介质和电子文本同时归档。资料归档、档案质量与成果验收的相关要求见GB/T12763.1的相关规定。5海底地形地貌调查
测量准确度(e)b
≤4nT
≤4nT
≤2nT
海底地形地貌调查主要采用多波束测深系统、单波束回声测深仪和侧扫声纳进行，辅以浅地层剖面、单道地震和地质取样。海底地形地貌调查的技术指标、仪器检测、海上测量、资料处理和地形图、地貌图编绘要求见GB/T12763.10的相关规定。6海洋底质调查
6.1海洋底质采样
6.1.1一般要求
般要求如下：
a）底质采样应先测水深，再表层采样，之后进行柱状采样；深海采样应两次定位，调查船到站和采样器到达海底时各测定一次船位；b）
样品采集应达到规定数量，并尽量保持原始状态；c）
d）采集的样品一般应及时低温保存。4
6.1.2底质表层采样
6.1.2.1采样方法
底质表层样品采集一般采用蚌式、箱式、多管式、自返式或拖网等采样方法。GB/T12763.8—2007
一般情况下多选用蚌式采样器，大洋可适当选用自返式无缆采样器，对样品有特殊要求（如数量大、原状样等)的调查可选用箱式采样器，当底质为基岩、砾石或粗碎屑物质时，选用拖网。6.1.2.2采样要求
采取的样品应保证一定数量，沉积物样不得少于1000g，达不到此数量，该站列为空样，调查区内空样站位数不得超过总站位数的10%。拖网采样尽量增大网具的强度和绞车钢绳的负荷能力，以利获取样品。
6.1.3底质柱状采样
6.1.3.1采样方法
底质柱状采样常使用重力、重力活塞、振动活塞及浅钻等取样设备进行。6.1.3.2采样要求
采样要求如下：
底质为基岩或粗碎屑沉积物，不宜柱状采样；a
柱状采样管配重为300kg～600kg，采取的柱状样的长度不得少于150cm；陆架海区柱状采样站数应占表层样站数的1/10以上，大洋海区占表层样站数的1/15；采取的样品应及时做好层次标记，上下次序不得颠倒；分割样品时，应注意断面和剖面上样品的完整，防止污染或损坏样品。e）
6.1.4悬浮体采样和分析要求
6.1.4.1采样方法
悬浮体采集一般使用横式采水器、颠倒采水器或南森采水器等，采水层次根据水深或调查要求确定，近海一般采集表、中、底三层。6.1.4.2样品分析要求
样品分析要求如下：
a）悬浮体采水量远海2000cm，近海不得少于1000cm，含沙量高的河口区为500cm左右；b)
滤膜应事先烘干、称重和编号，称量天平感量为0.0001g，分析中各步骤称量应采用同一天平；
悬浮体分析要求计算出单位体积海水中泥沙的含量；泥沙的粒级组分百分比用自动化粒度分析仪分析；需进行生物或有机质测定时，取样品的一半作烧失量分析，在500℃温度下灼烧2h，计算出烧失量。
6.2底质样品的现场描述与处理
6.2.1一般要求
一般要求如下：
样品从海底采至船甲板，应立即进行现场描述；a）
b）样品现场描述项目和内容应简单明了并表格化，描述记录一律用铅笔书写；取样和处理样品时，应注意层次、结构和代表性，所有样品应认真登记、标记，不得混乱。c）
6.2.2样品现场描述内容
6.2.2.1颜色、气味、厚度
6.2.2.1.1颜色
观察样品表面颜色和剖面颜色的变化，进行记录，颜色名称中主导基调色在后，次要附加色及形容词在前。
GB/T12763.8—2007
6.2.2.1.2气味
样品采上后，立即鉴别有无硫化氢或其他气味及其强弱。6.2.2.1.3厚度
量取样管插人海底深度和实际采取样长度以及分层厚度，记人表格。6.2.2.2稠度和粘性
6.2.2.2.1稠度分类
沉积物现场描述的稠度分类可分为如下五类：a）流动的，沉积物能流动；
半流动的，沉积物能稍微流动；软的，沉积物不能流散，但性软，手指很易插人；致密的，手指用劲才能插人；
略固结的，手指很难插人，用小刀能切割开者。e）
6.2.2.2.2粘性分类
沉积物现场描述的粘性分类可分为如下三类：a）强粘性，极易粘手，强塑；
弱粘性，微粘手，可塑；
c）无粘性，不粘手，不可塑。
6.2.2.3物质组成
物质组成如下：
按粒级标准（见附录A简分法栏)对沉积物粒级组成分选性进行现场粗略划分：a）
分选优，单一优势粒级含量达75%以上；分选良，单一优势粒级含量达50%～75%；分选差，单优势粒级含量达25%~50%；分选极差，单一优势粒级含量小于25%；依据沉积物颜色和粒级进行现场命名，名称术语为颜色在前，粒级名在后；b）
对岩屑、砾石、结核、团块及生物组分进行特殊描述，现场要鉴别其岩石名称、形状大小、颜色、磨圆度（尖棱角状、次棱角状、磨圆状）、胶结附着物质成分，以及生物种类、数量等。6.2.2.4沉积物的结构构造
沉积物结构构造描述内容为：
a）沉积物颗粒排列胶结组合特征；b）分层、层间变化和层理特征；c）生物活动痕迹和扰动状况等。6.2.2.5其他
典型和有特殊意义的地质现象应进行素描、照相、揭片或X光拍片等。6.2.3样品现场处理
6.2.3.1取样分析
取样分析要求如下：
a）样品现场描述完毕应立即取样在船上进行pH值、E值和Fe3+/Fe2+比值，以及相对密度（比重)、容重等物性测定；
粒度分析、矿物鉴定、物理力学性质测定、古生物鉴定、化学分析、古地磁测定、测年等在陆地b）
实验室进行；
柱状样分样时，岩性变化处应取样，岩性变化不大，取样间距不得大于50cm；c）
拖网样品按岩性或生物种类分别取样，送实验室做岩矿或生物鉴定。d)
