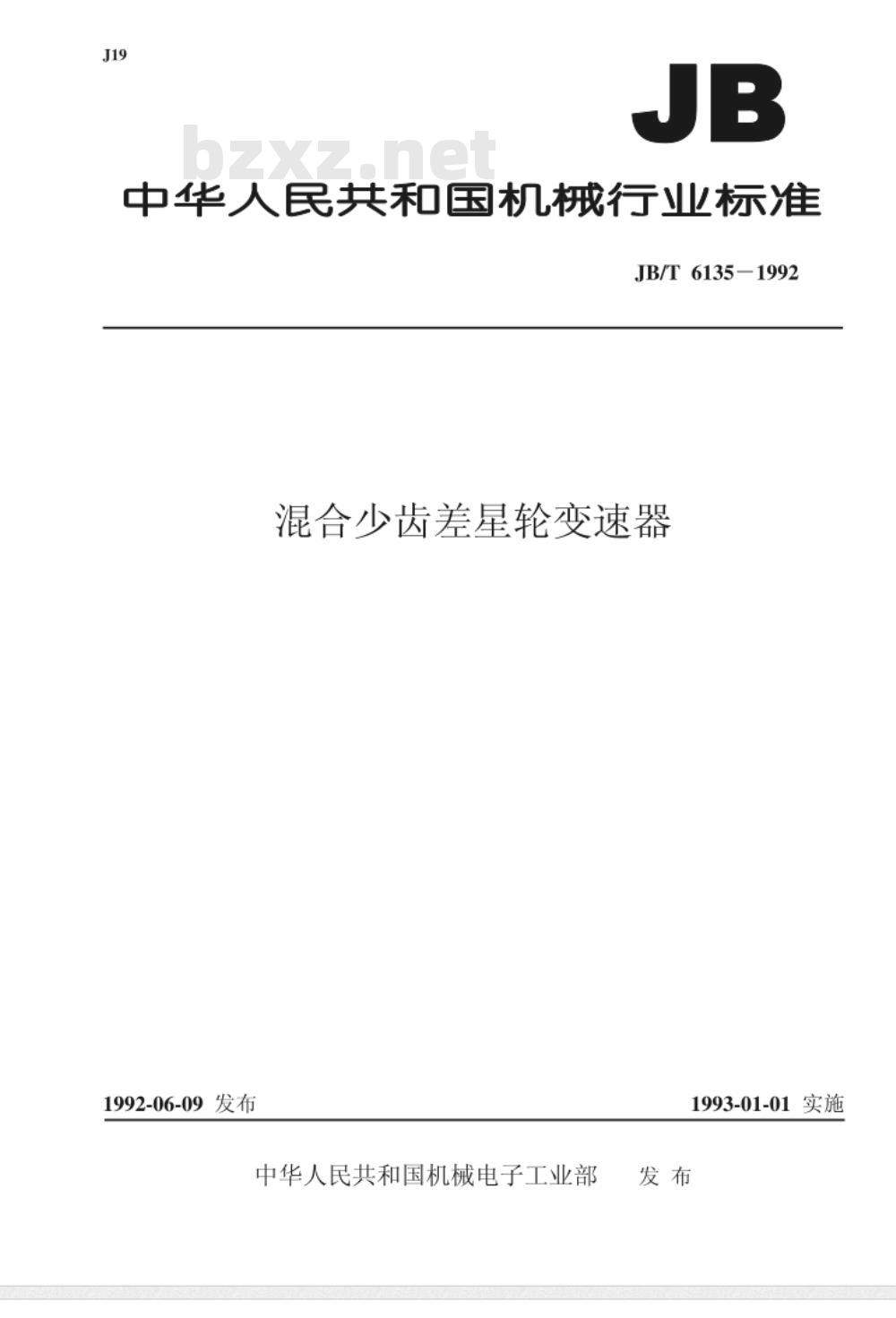

【机械行业标准(JB)】 混合少齿差星轮变速器

中华人民共和国机械行业标准
JB/T 6135-1992
混合少齿差星轮变速器
1992-06-09发布
中华人民共和国机械电子工业部1993-01-01实施

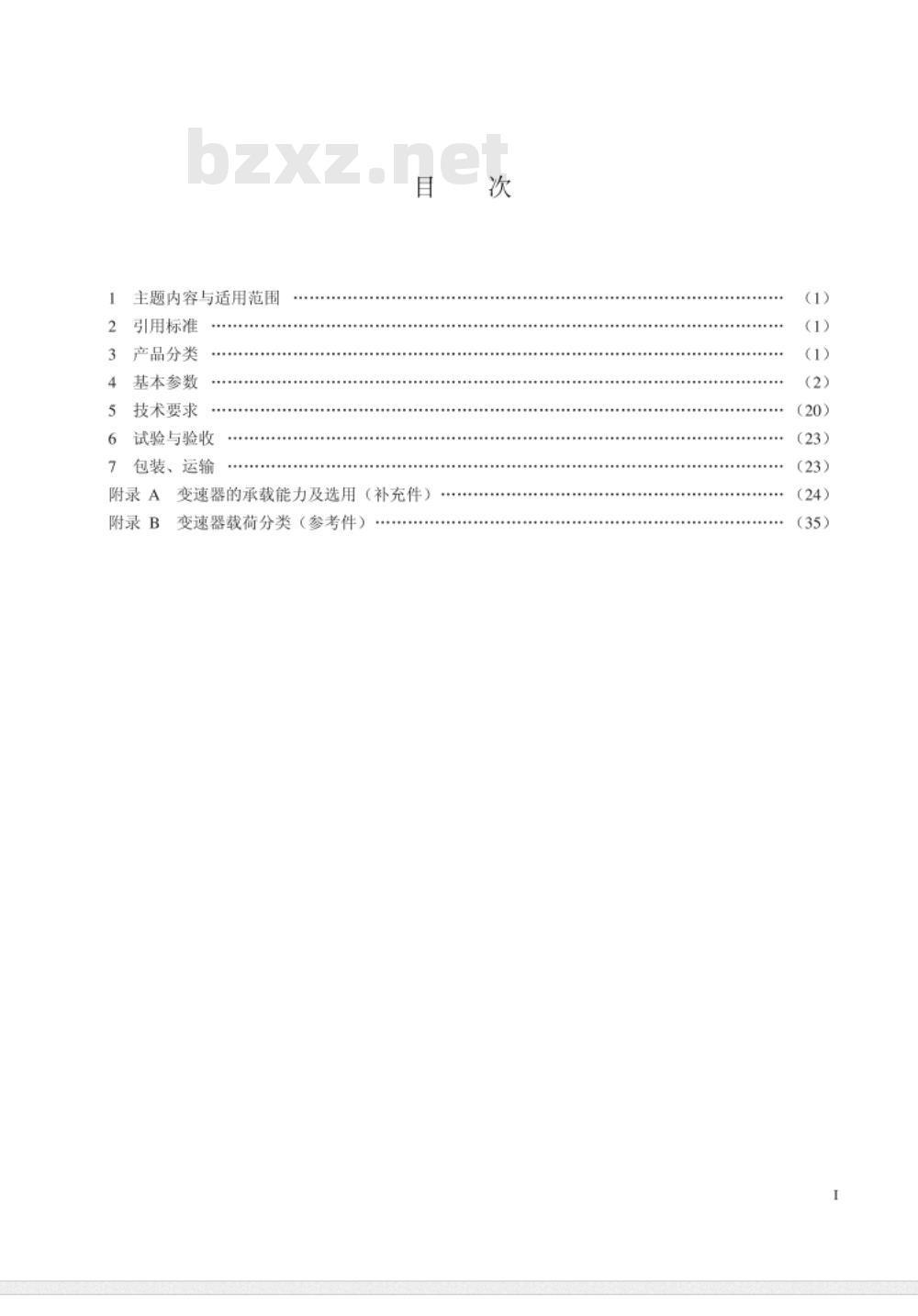

主题内容与适用范围
引用标准
3产品分类
4基本参数
技术要求
试验与验收
7包装、运输
附录A
变速器的承载能力及选用（补充件）变速器载荷分类（参考件）
附录B
+...++++.
中华人民共和国机械行业标准
混合少齿差星轮变速器
主题内容与适用范围
JB/T6135-1992
本标准规定了HBW、HBL、HBDW、HBDL、HBNW、HBNL、HBKW、HBKL、HBJ九个系列的混合少齿差星轮减速器（以下简称变速器）的产品分类、基本参数、技术要求等。本标准适用于其他具有混合少齿差行星传动特征的变速传动装置。2
引用标准
GB1031
GB1184
GB1357
GB1569
GB1801
GB3077
GB9439
GB10095
GB11368
ZBJ19006
3产品分类
优质碳素结构钢技术条件
表面粗糙度参数及其数值
形状和位置公差未注公差的规定渐开线圆柱齿轮模数
圆柱形轴伸
公差与配合尺寸至500mm孔、轴公差带与配合合金结构钢技术条件
灰铸铁件
渐开线圆柱齿轮精度
齿轮传动装置清洁度
混合少齿差星轮减速器
变速器的代号
电动机功率，kW(电机不直联无此项)传动比
机型号
安装方式
结构特征代号
标准变速器代号
字母含义
HB一混合少齿差星轮变速器，单级传动：W一卧式安装：
L一立式安装：
D一单级电机直联：
机械电子工业部1992-06-09批准1993-01-01实施

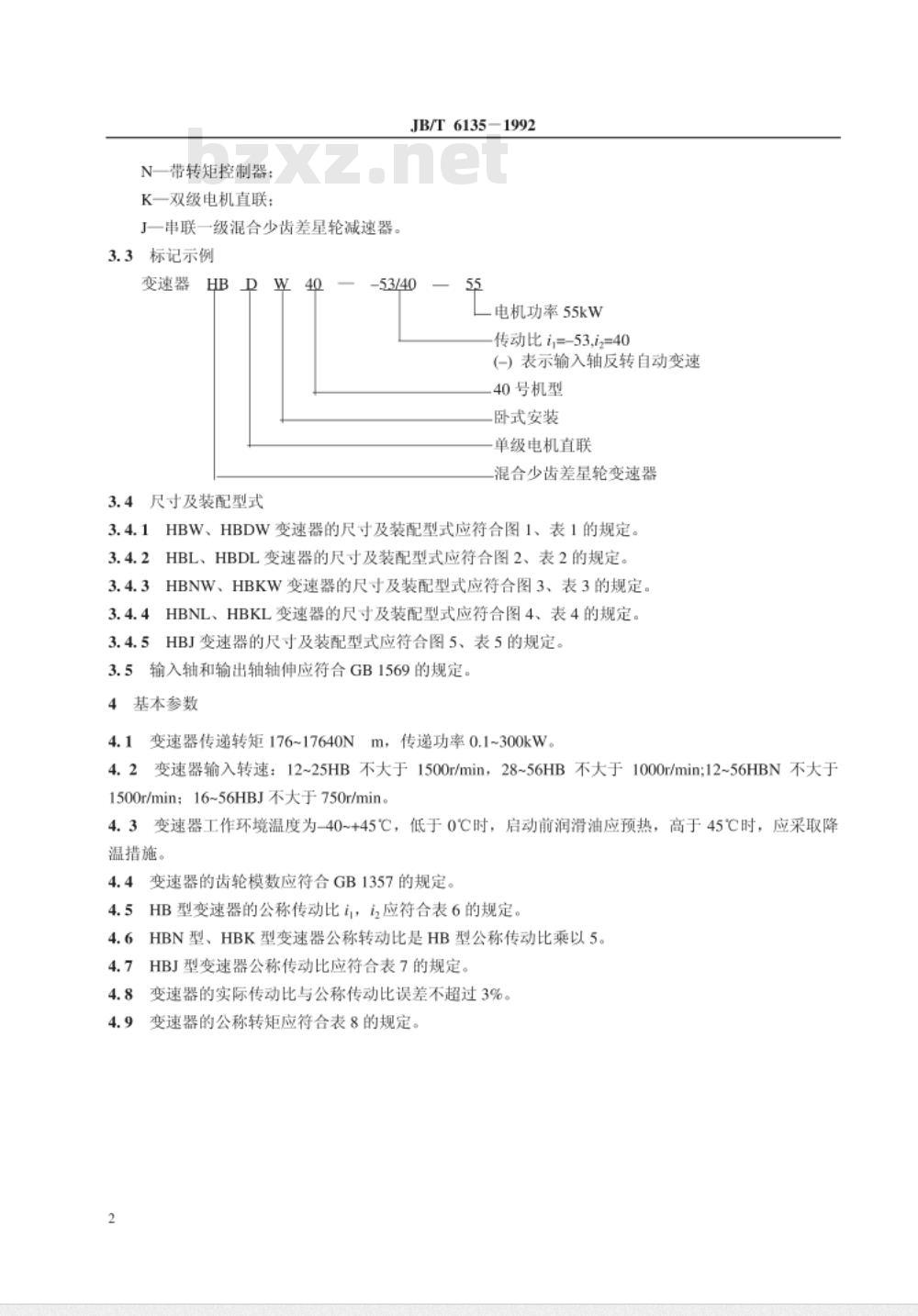

N一带转矩控制器：
K一双级电机直联：
J一串联一级混合少齿差星轮减速器。3.3标记示例
变速器
3.4尺寸及装配型式
JB/T6135-1992
电机功率55kW
传动比i;=-53.i2=40
(-）表示输入轴反转自动变速
40号机型
卧式安装
单级电机直联
混合少齿差星轮变速器

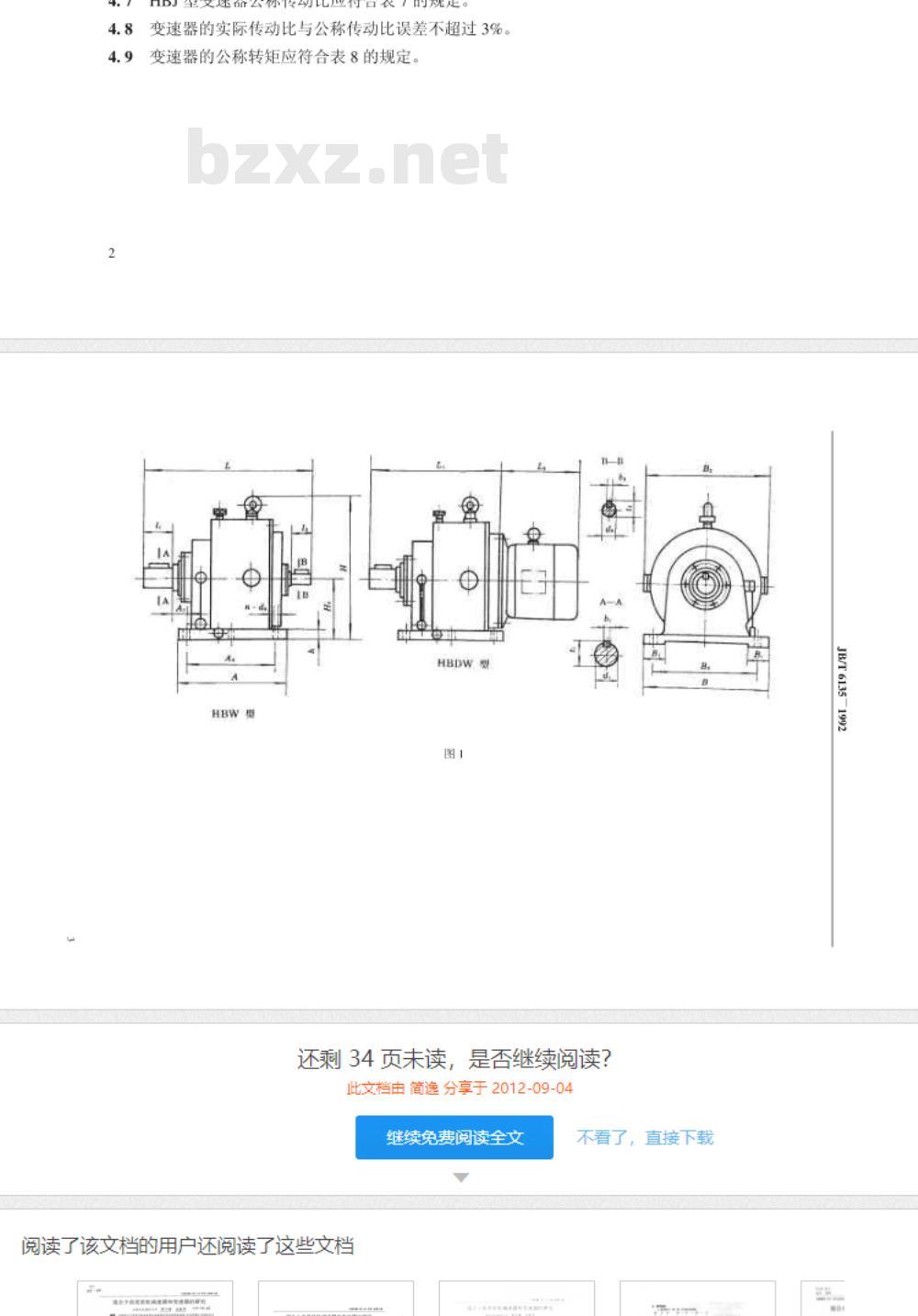

3.4.1HBW、HBDW变速器的尺寸及装配型式应符合图1、表1的规定，3.4.2HBL、HBDL变速器的尺寸及装配型式应符合图2、表2的规定。3.4.3HBNW、HBKW变速器的尺寸及装配型式应符合图3、表3的规定。3.4.4HBNL、HBKL变速器的尺寸及装配型式应符合图4、表4的规定。3.4.5HBJ变速器的尺寸及装配型式应符合图5、表5的规定。3.5输入轴和输出轴轴伸应符合GB1569的规定。4基本参数
4.1变速器传递转矩176~17640N
m，传递功率0.1~300kW。
4.2变速器输入转速：12~25HB不大于1500r/min，28~56HB不大于1000r/min;12~56HBN不大于1500r/min；16~56HBJ不大于750r/min。4.3变速器工作环境温度为-40~+45℃C，低于0℃时，启动前润滑油应预热，高于45℃时，应采取降温措施。
4.4变速器的齿轮模数应符合GB1357的规定。HB型变速器的公称传动比i，；应符合表6的规定。4.5
HBN型、HBK型变速器公称转动比是HB型公称传动比乘以5。4.6
HBJ型变速器公称传动比应符合表7的规定。4.7
变速器的实际传动比与公称传动比误差不超过3%。变速器的公称转矩应符合表8的规定。4.8变速器的实际传动比与公称传动比误差不超过3%。4.9变速器的公称转矩应符合表8的规定。HBDW
还剩34页未读，是否继续阅读？　此文档由简逸分享于2012-09-04继续免费阅读全文
阅读了该文档的用户还阅读了这些文档不看了，直接下载
HBDL器
B/T613
JB/T6135
安装尺寸
22°30免费标准bzxz.net
输入轴
JB/T 61351992
HBKW电
JB/T613
JB/T6135
HBKW电
B/T613
B/T613
JB/T6135
安装尺寸
22°30
JB/T 6135199
JB/T6135
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
