【机械行业标准(JB)】 重型机械用球笼式同步万向联轴器

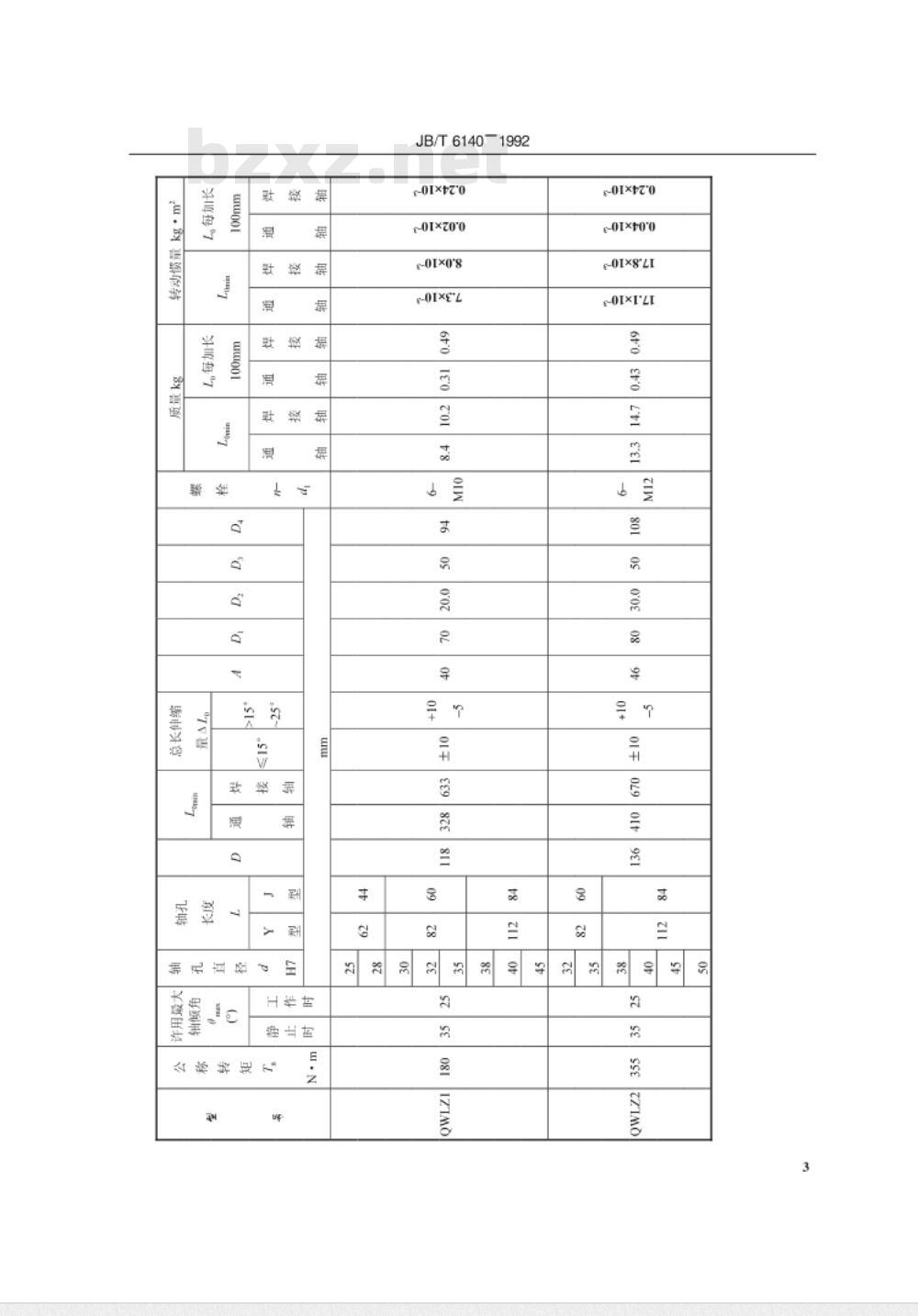

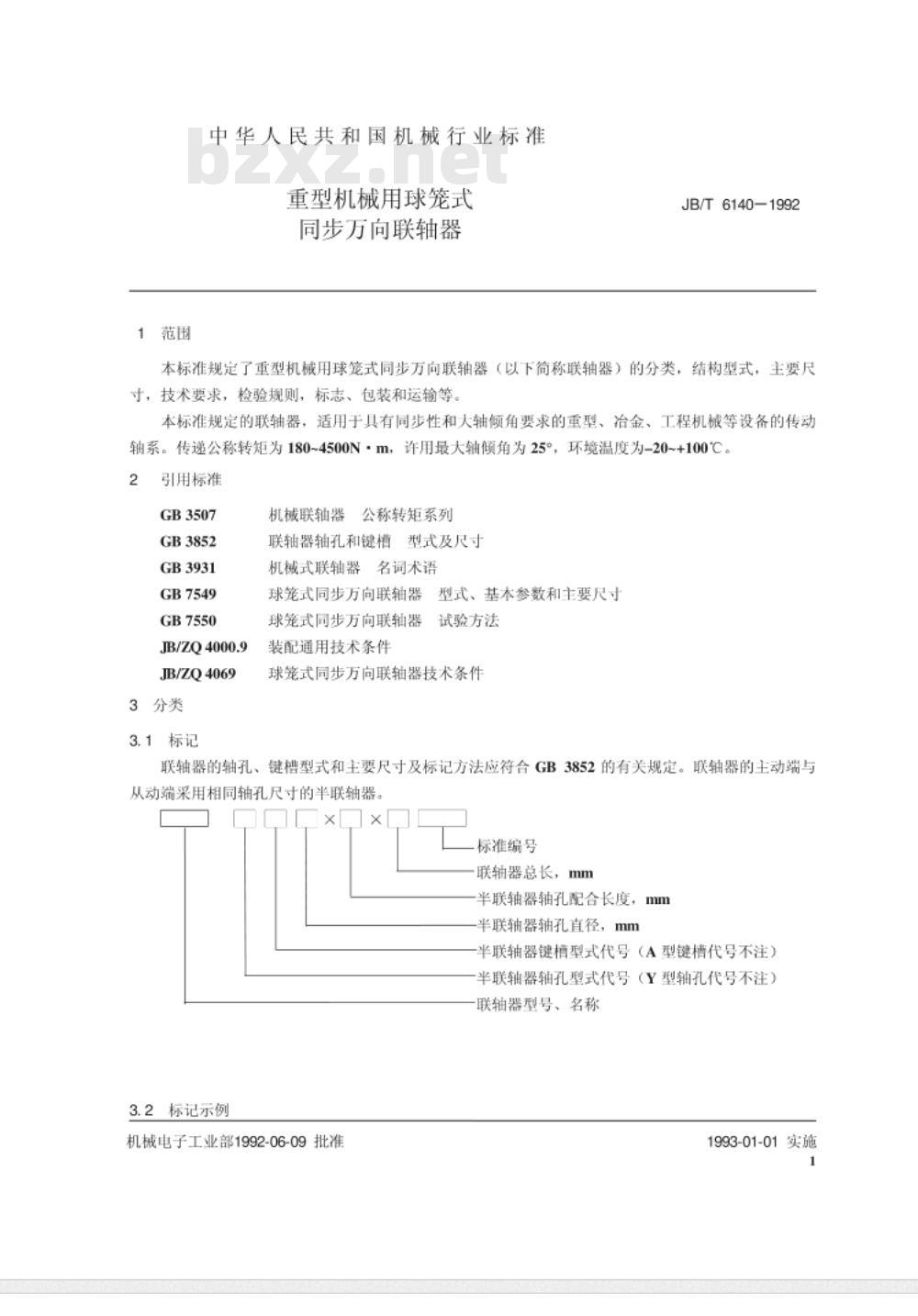

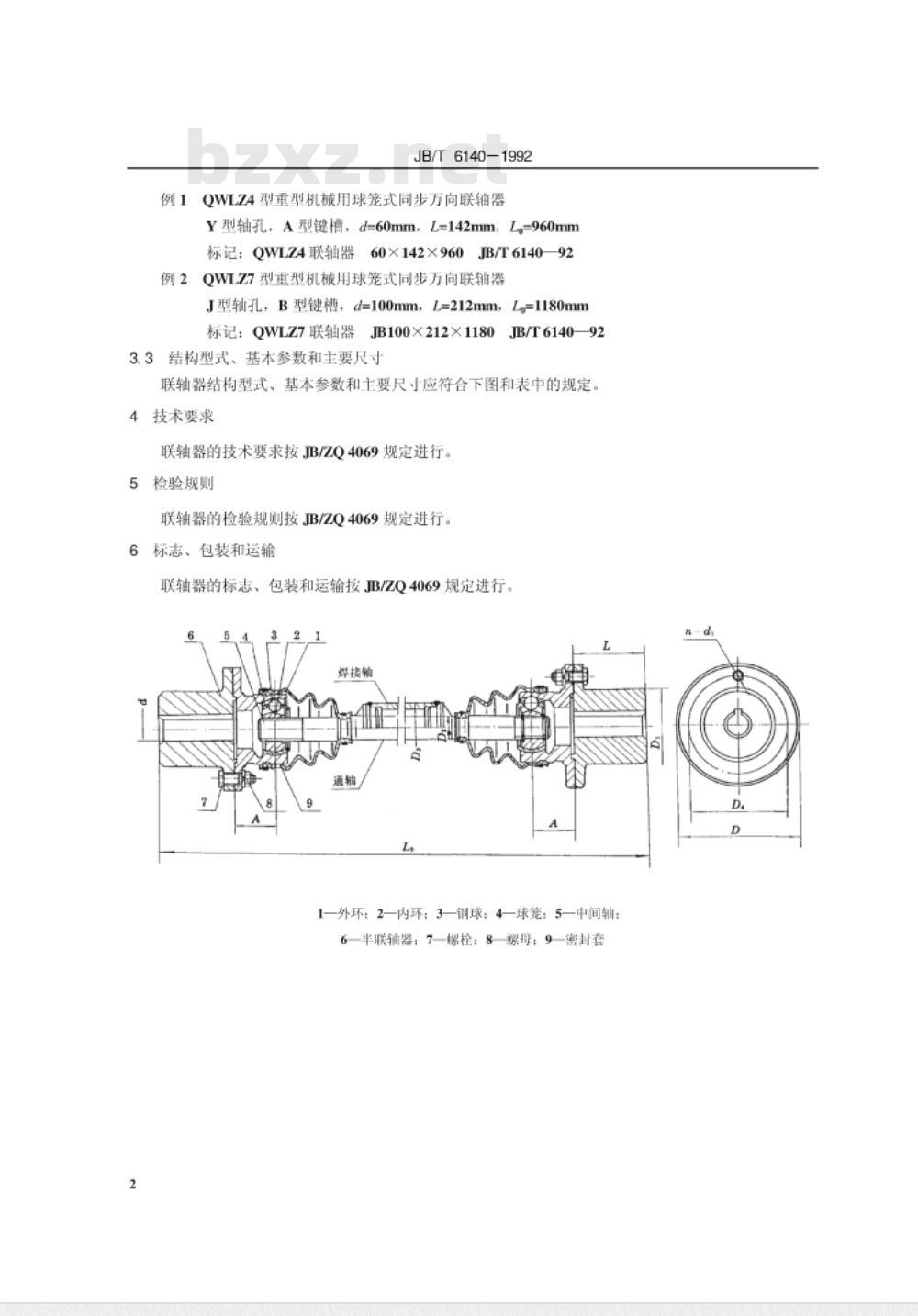

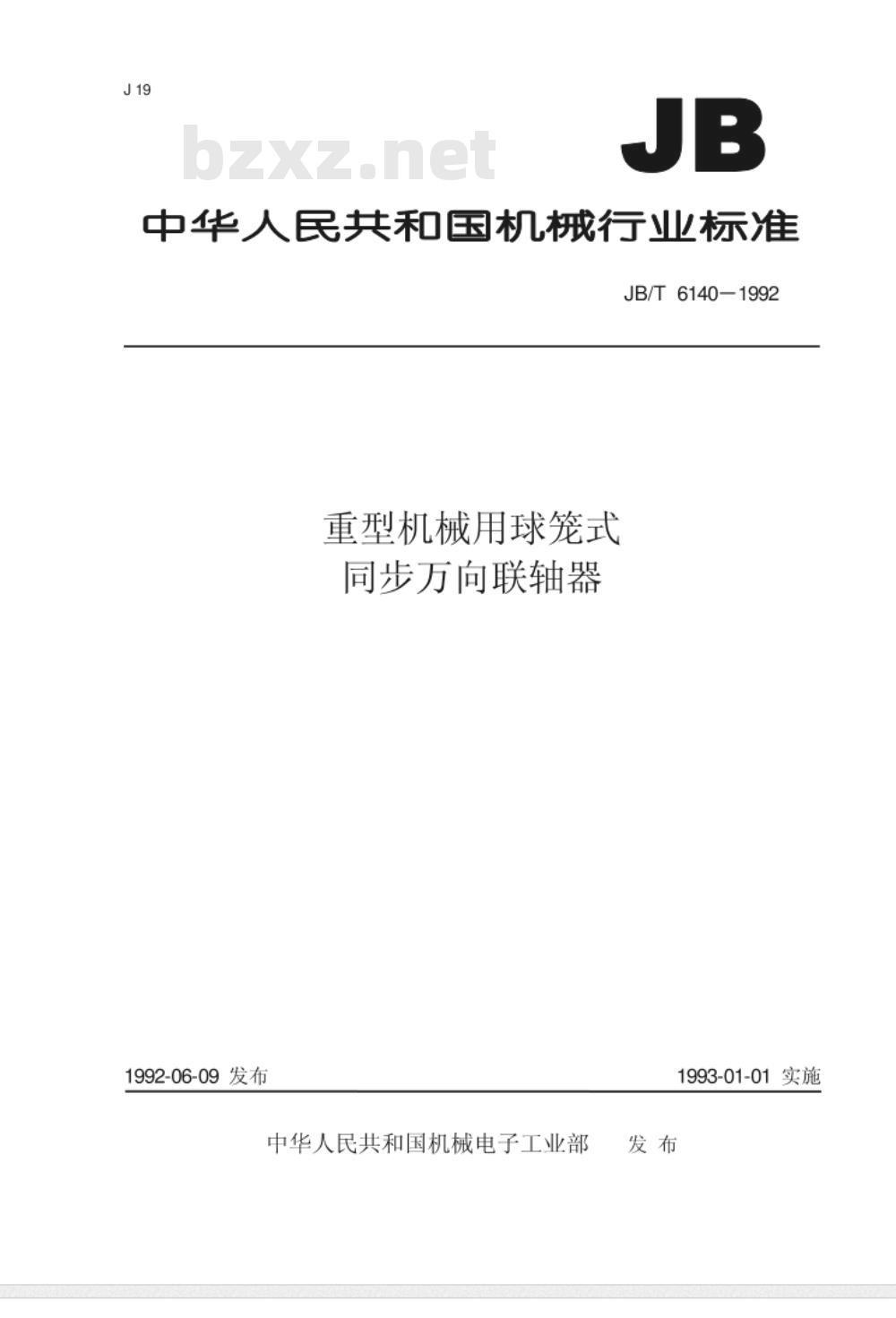

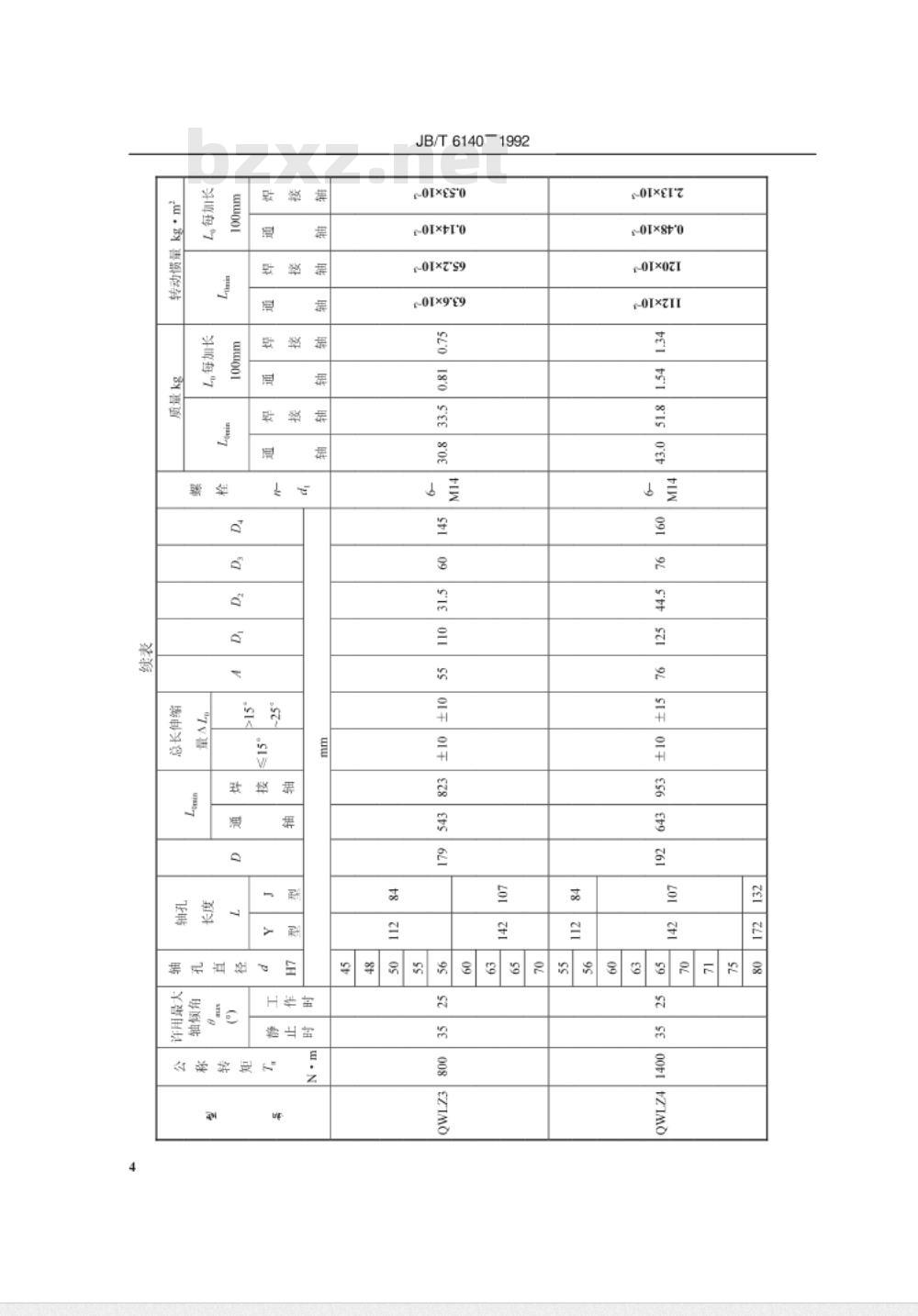

中华人民共和国机械行业标准 JB/T 6140-1992 重型机械用球笼式同步万向联轴器 1992-06-09发布 中华人民共和国机械电子工业部 1993-01-01实施 1 范围 本标准规定了重型机械用球笼式同步万向联轴器（以下简称联轴器）的分类、结构型式，主要尺寸，技术要求，检验规则，标志、包装和运输等。本标准规定的联轴器，适用于具有同步性和大轴倾角要求的重型、冶金、工程机械等设备的传动轴系。传递公称转矩为180~4500N·m，许用最大轴倾角为25°，环境温度为-20~+100℃。 2 引用标准 - GB3507 - GB3852 - GB3931 - GB7549 - GB7550 - JB/ZQ4000.9 - JB/ZQ4069 3 分类 3.1 标记 机械联轴器公称转矩系列 联轴器轴孔和键槽型式及尺寸 机械式联轴器名词术语 球笼式同步万向联轴器 装配通用技术条件 型式、基本参数和主要尺寸 试验方法 球笼式同步万向联轴器技术条件键槽型式和主要尺寸及标记方法应符合GB3852的有关规定。联轴器的主动端与联轴器的轴孔、从动端采用相同轴孔尺寸的半联轴器。 3.2 标记示例 QWLZA型重型机械用球笼式同步万向联轴器例1 Y型轴孔，A型键槽，d=60mm，L=142mm，Lg=960mm标记：QWLZ4联轴器60×142×960JB/T6140-92 例2 QWLZ7型重型机械用球笼式同步万向联轴器J型轴孔，B型键槽，d=100mm，L=212mm，Lg=1180mm标记：QWLZ7联轴器100×212×1180JB/T6140-92 3.3 结构型式、基本参数和主要尺寸 联轴器结构型式、基本参数和主要尺寸应符合下图和表中的规定。 4 技术要求 联轴器的技术要求按JB/ZQ4069规定进行。 5 检验规则 联轴器的检验规则按JB/ZQ4069规定进行。 6 标志、包装和运输 联轴器的标志、包装和运输按JB/ZQ4069规定进行。
