【机械行业标准(JB)】 码包机 型式和基本参数

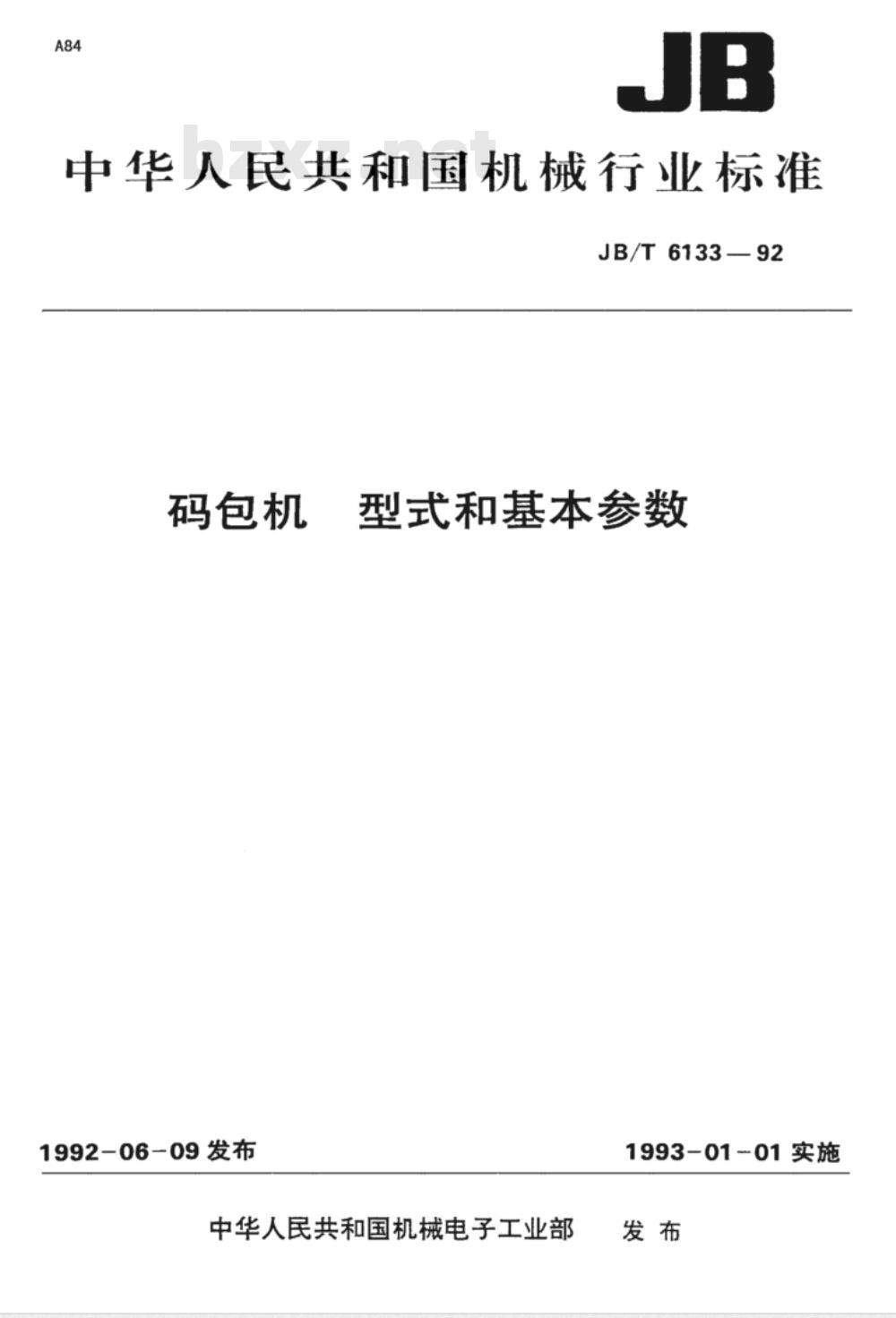

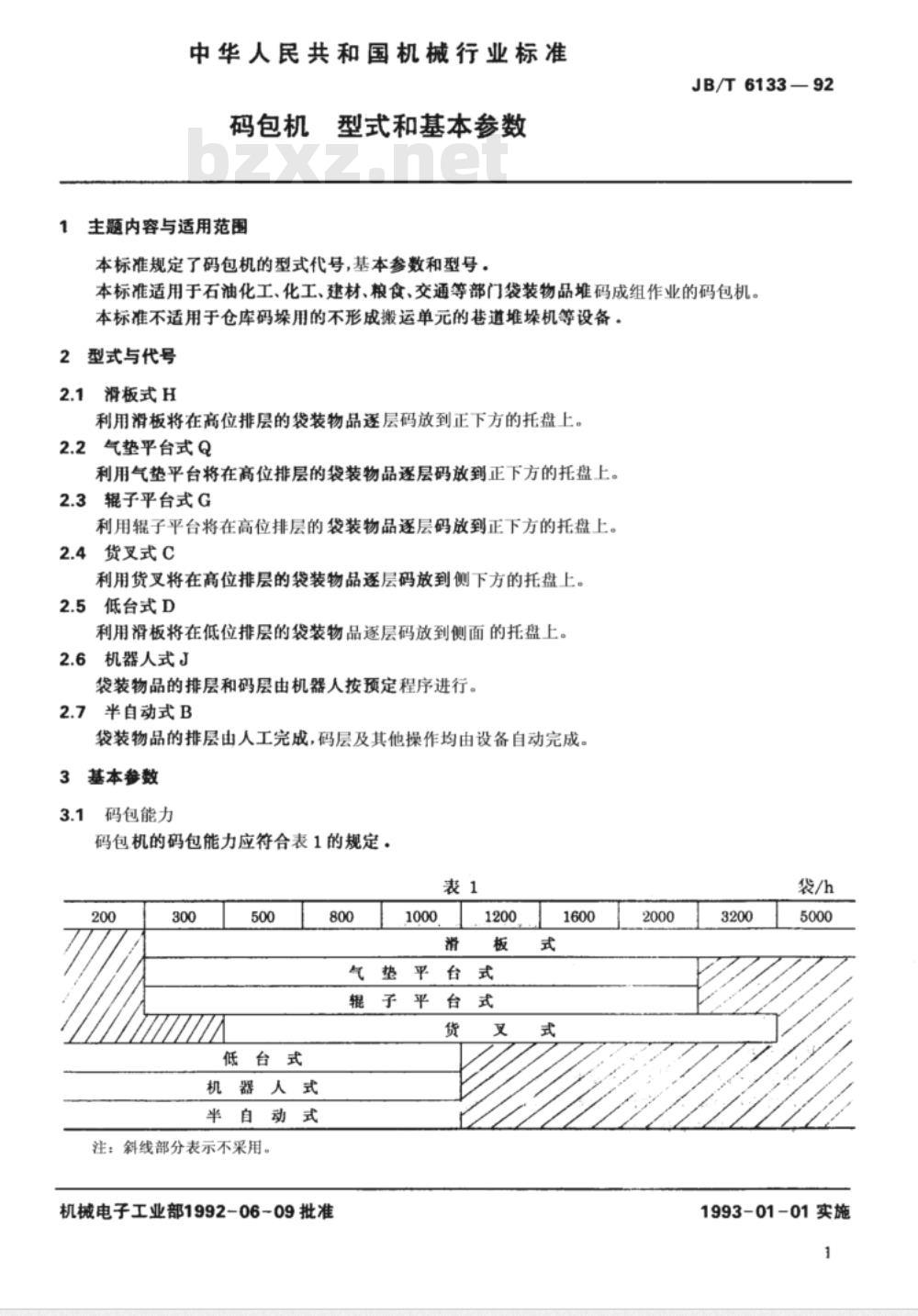

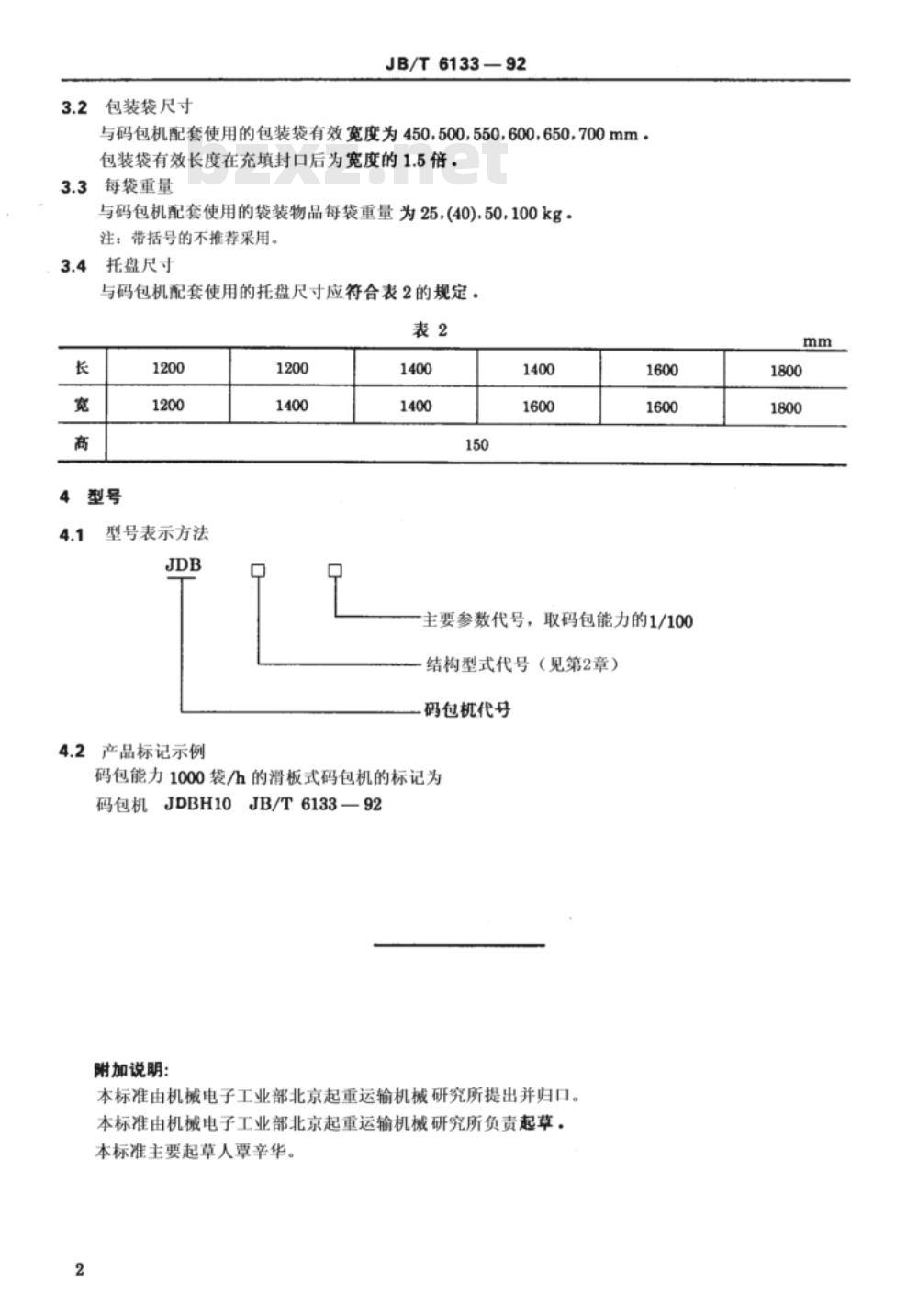

中华人民共和国机械行业标准 JB/T6133—92 码包机 型式和基本参数 1992-06-09发布 中华人民共和国机械电子工业部发布 1993-01-01实施 1 主题内容与适用范围 本标准规定了码包机的型式代号、基本参数和型号。本标准适用于石油化工、化工、建材、粮食、交通等部门袋装物品堆码成组作业的码包机，本标准不适用于仓库码垛用的不形成搬运单元的道堆垛机等设备。 2 型式与代号 2.1 滑板式H 利用滑板将在高位排层的袋装物品逐层码放到正下方的托盘上。 2.2 气垫平台式Q 利用气垫平台将在高位排层的袋装物品逐层码放到正下方的托盘上。 2.3 辊子平台式G 利用辊子平台将在高位排层的袋装物品逐层码放到正下方的托盘上。 2.4 货叉式C 利用货叉将在高位排层的袋装物品逐层码放到侧下方的托盘上。 2.5 低台式D 利用滑板将在低位排层的袋装物品逐层码放到侧面的托盘上。 2.6 机器人式J 袋装物品的排层和码层由机器人按预定程序进行。 2.7 半自动式B 袋装物品的排层由人工完成，码层及其他操作均由设备自动完成。 3 基本参数 3.1 码包能力 码包机的码包能力应符合表1的规定。 表1 | 型式 | 码包能力 (袋/h) | |------------|----------------| | 低台式 | 200-3200 | | 机器人式 | 5000 | | 半自动式 | 200-5000 | | 滑板式 | 200-5000 | | 气垫平台式 | 200-5000 | | 辊子平台式 | 200-5000 | | 货叉式 | 200-5000 | 注：斜线部分表示不采用。 3.2 包装袋尺寸 与码包机配套使用的包装袋有效宽度为450、500、550、600、650、700mm。包装袋有效长度在充填封口后为宽度的1.5倍。 3.3 每袋重量 与码包机配套使用的袋装物品每袋重量为25、40、50、100kg（注：带括号的不推荐采用）。 3.4 托盘尺寸 与码包机配套使用的托盘尺寸应符合表2的规定。 表2 | 长度 (mm) | 宽度 (mm) | |-----------|-----------| | 1200 | 1200 | | 1400 | 1400 | | 1600 | 1600 | | 1800 | 1800 | 4 型号 4.1 型号表示方法 码包机代号由以下几个部分组成： - 主要参数代号（取码包能力的1/100） - 结构型式代号（见第2章） 4.2 产品标记示例 码包能力1000袋/h的滑板式码包机的标记为：码包机JDBH10 附加说明： 本标准由机械电子工业部北京起重运输机械研究所提出并归口。本标准由机械电子工业部北京起重运输机械研究所负责起草。本标准主要起草人覃辛华。
