【机械行业标准(JB)】 冶金设备用液压缸(PN≤25MPa) 技术条件

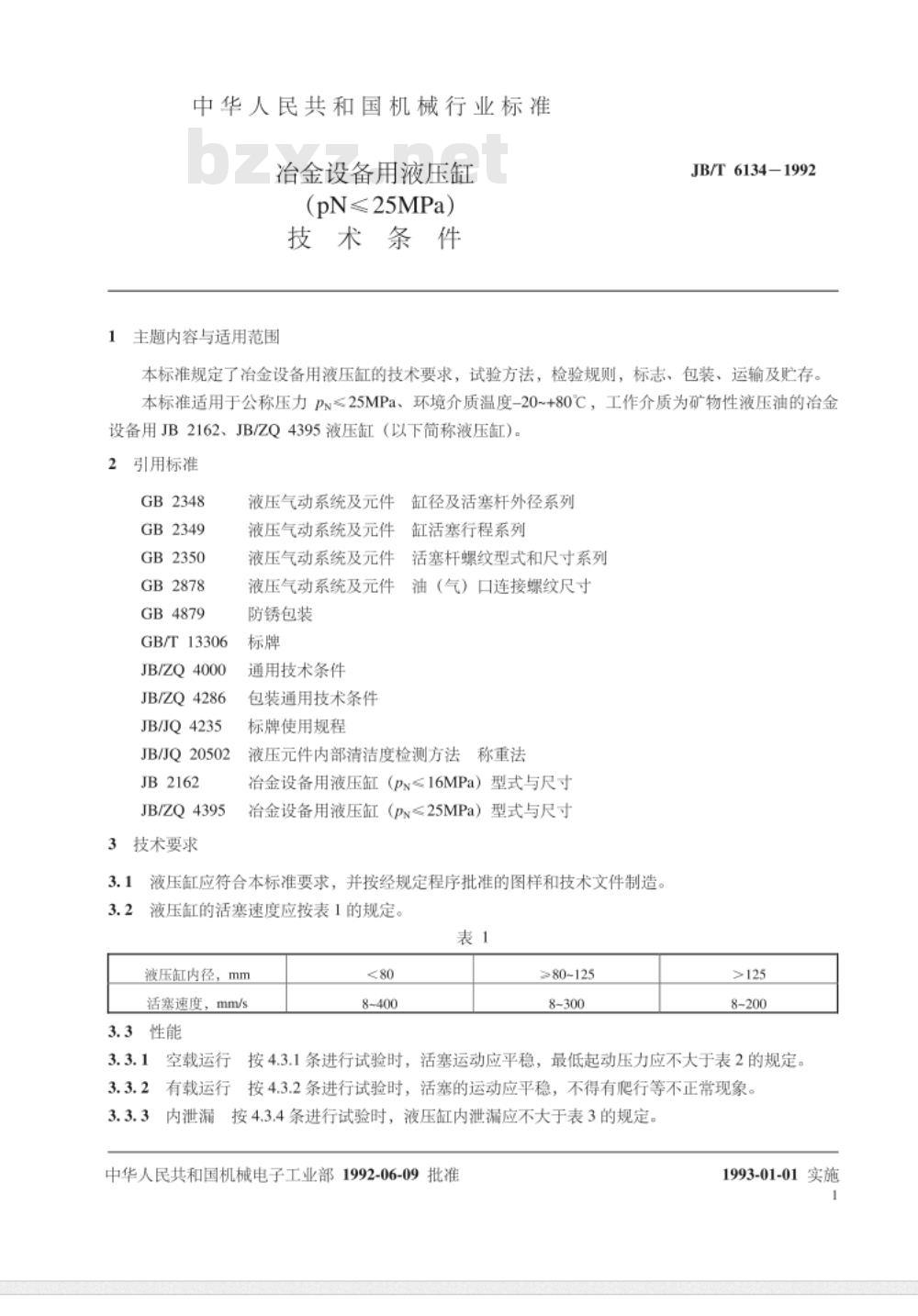

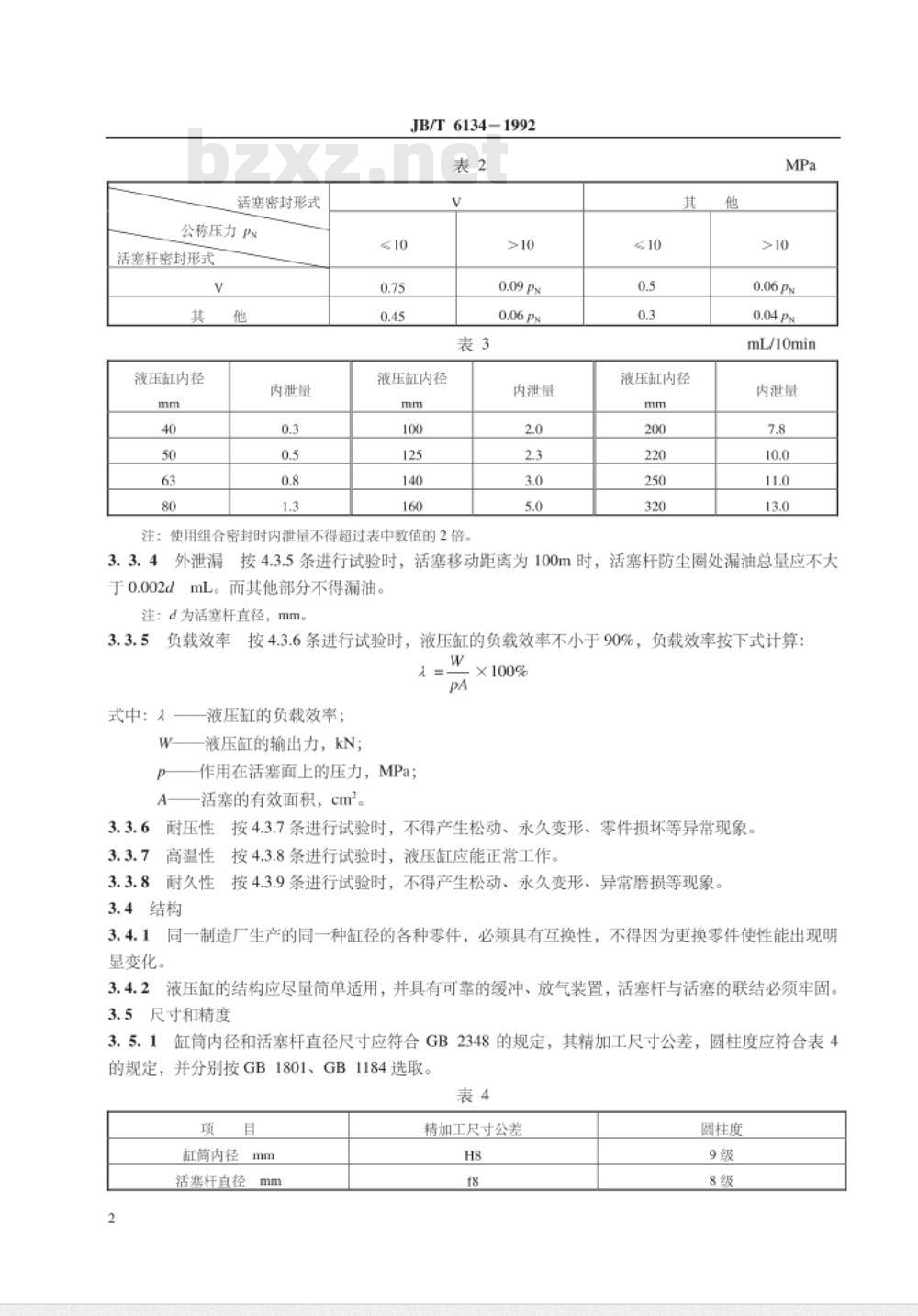

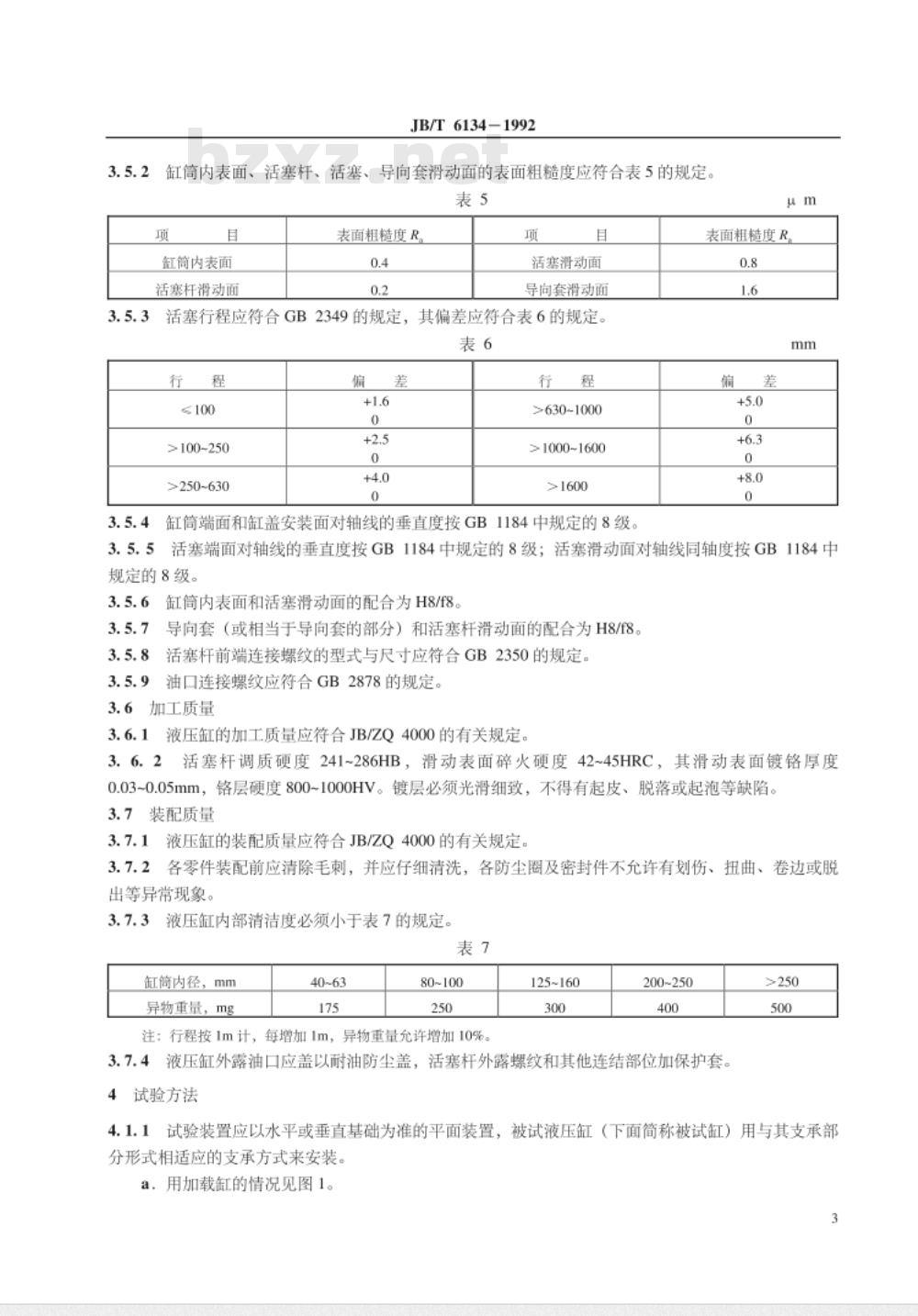

中华人民共和国机械行业标准 JB/T6134-1992 冶金设备用液压缸 (p≤25MPa)技术条件 1992-06-09发布 中华人民共和国机械电子工业部发布 1993-01-01实施 1 主题内容与适用范围 本标准规定了冶金设备用液压缸的技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于公称压力PN≤25MPa、环境介质温度-20~+80℃，工作介质为矿物性液压油的冶金设备用JB2162、JB/ZQ4395液压缸（以下简称液压缸）。 2 引用标准 - GB2348 - GB2349 - GB2350 - GB2878 - GB4879 - GB/T13306 - JB/ZQ4000 - JB/ZQ4286 - JB/JQ4235 - JB/JQ20502 - JB2162 - JB/ZQ4395 3 技术要求 液压气动系统及元件缸径及活塞杆外径系列液压气动系统及元件缸活塞行程系列液压气动系统及元件活塞杆螺纹型式和尺寸系列液压气动系统及元件油（气）口连接螺纹尺寸 防锈包装 标牌 通用技术条件 包装通用技术条件 标牌使用规程 液压元件内部清洁度检测方法称重法冶金设备用液压缸（p≤16MPa）型式与尺寸冶金设备用液压缸（p≤25MPa）型式与尺寸 3.1 液压缸应符合本标准要求，并按经规定程序批准的图样和技术文件制造。液压缸的活塞速度应按表1的规定。 3.2 性能 - 活塞速度表： | 液压缸内径 (mm) | 活塞速度 (mm/s) | |------------------|-----------------| | <80 | 8-400 | | >80-125 | 8-300 | | >125 | 8-200 | 3.3 试验要求 3.3.1 空载运行按4.3.1条进行试验时，活塞运动应平稳，最低起动压力应不大于表2的规定。 3.3.2 有载运行按4.3.2条进行试验时，活塞的运动应平稳，不得有爬行等不正常现象。 3.3.3 内泄漏按4.3.4条进行试验时，液压缸内泄漏应不大于表3的规定。 3.4 负载效率按4.3.6条进行试验时，液压缸的负载效率不小于90%。 3.5 结构要求 3.5.1 同一制造厂生产的同一种缸径的各种零件，必须具有互换性，不得因为更换零件使性能出现明显变化。 3.5.2 液压缸的结构应尽量简单适用，并具有可靠的缓冲、放气装置，活塞杆与活塞的联结必须牢固。 3.6 尺寸和精度 3.6.1 缸筒内径和活塞杆直径尺寸应符合GB2348的规定，其精加工尺寸公差、圆柱度应符合表4的规定。 | 项目 | 缸筒内径 (mm) | 活塞杆直径 (mm) | |------------------|----------------|-----------------| | 精加工尺寸公差 | H8 | f8 | | 圆柱度 | 9级 | 8级 | 3.6.2 缸筒内表面、活塞杆、活塞、导向套滑动面的表面粗糙度应符合表5的规定。 | 项目 | 缸筒内表面 (R) | 活塞杆滑动面 (R) | |------------------|----------------|-----------------| | 表面粗糙度 | 0.4 | 0.2 | 3.7 内泄漏及外泄漏试验要求 液压缸内泄漏及外泄漏应符合规定要求，表格数据和具体的测试方法参见标准条文。 附加说明： 本标准由机械电子工业部北京起重运输机械研究所提出并归口，本标准由机械电子工业部北京起重运输机械研究所负责起草。本标准主要起草人覃辛华。
