【机械行业标准(JB)】 工业称重式充填机 型式和基本

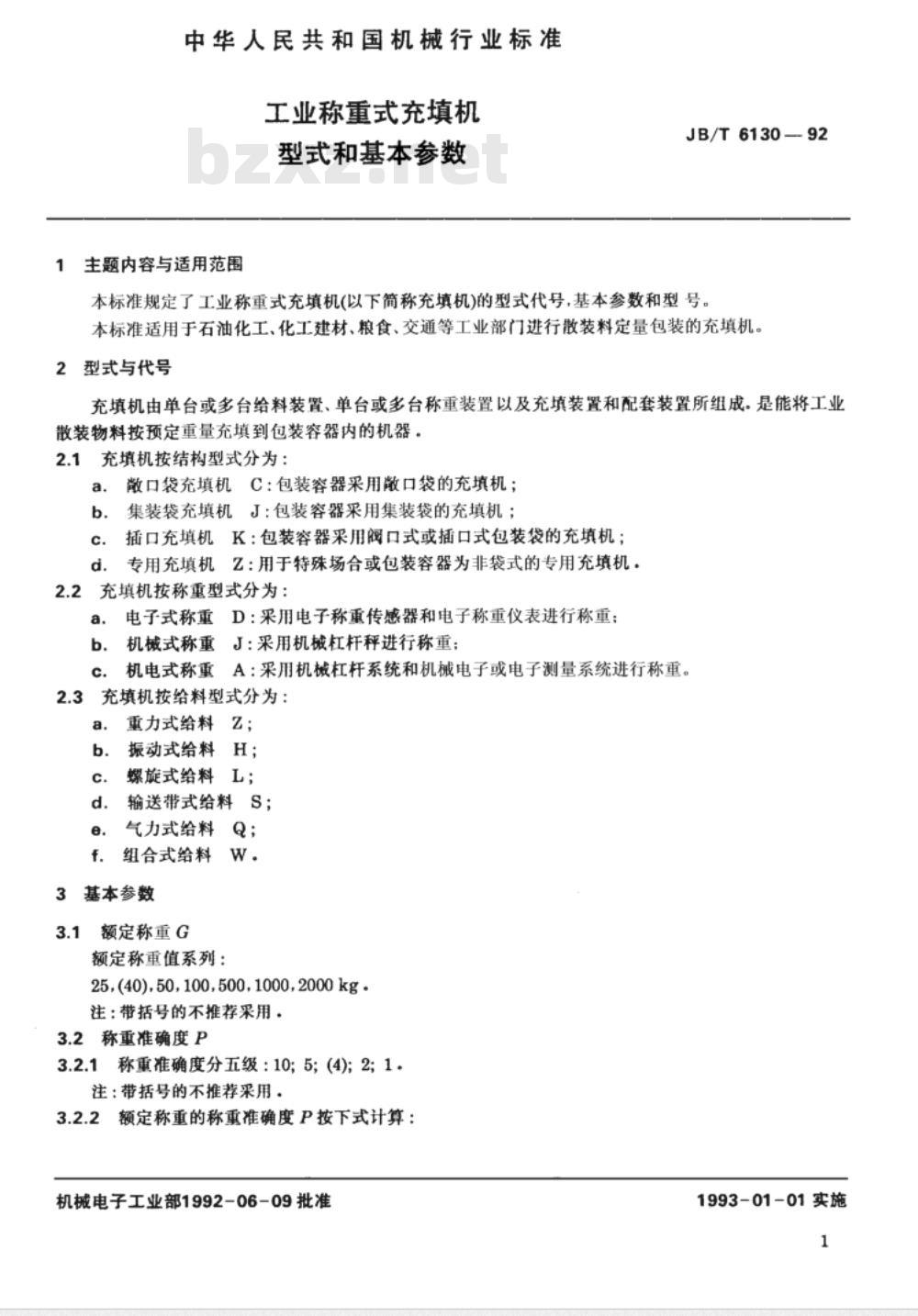

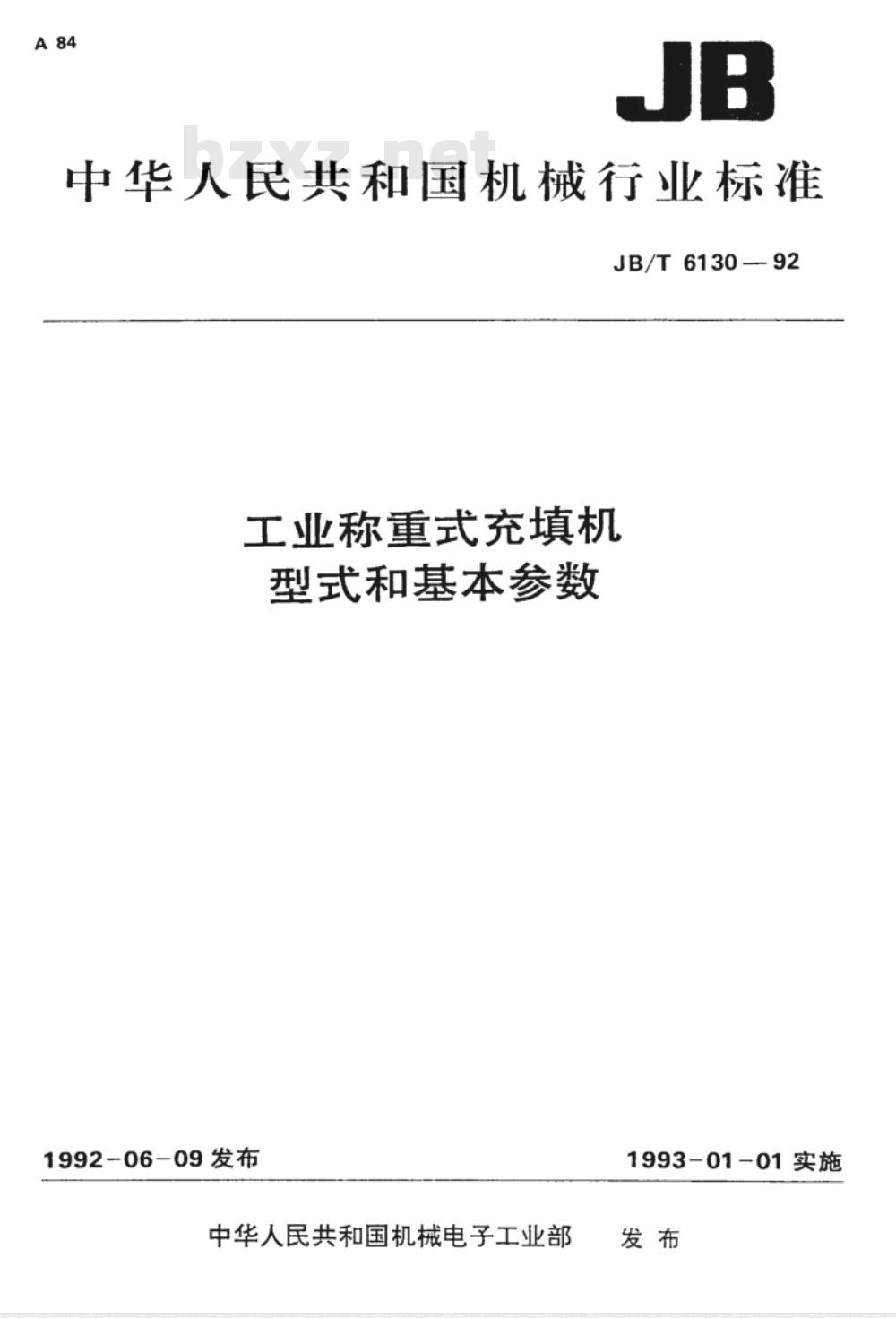

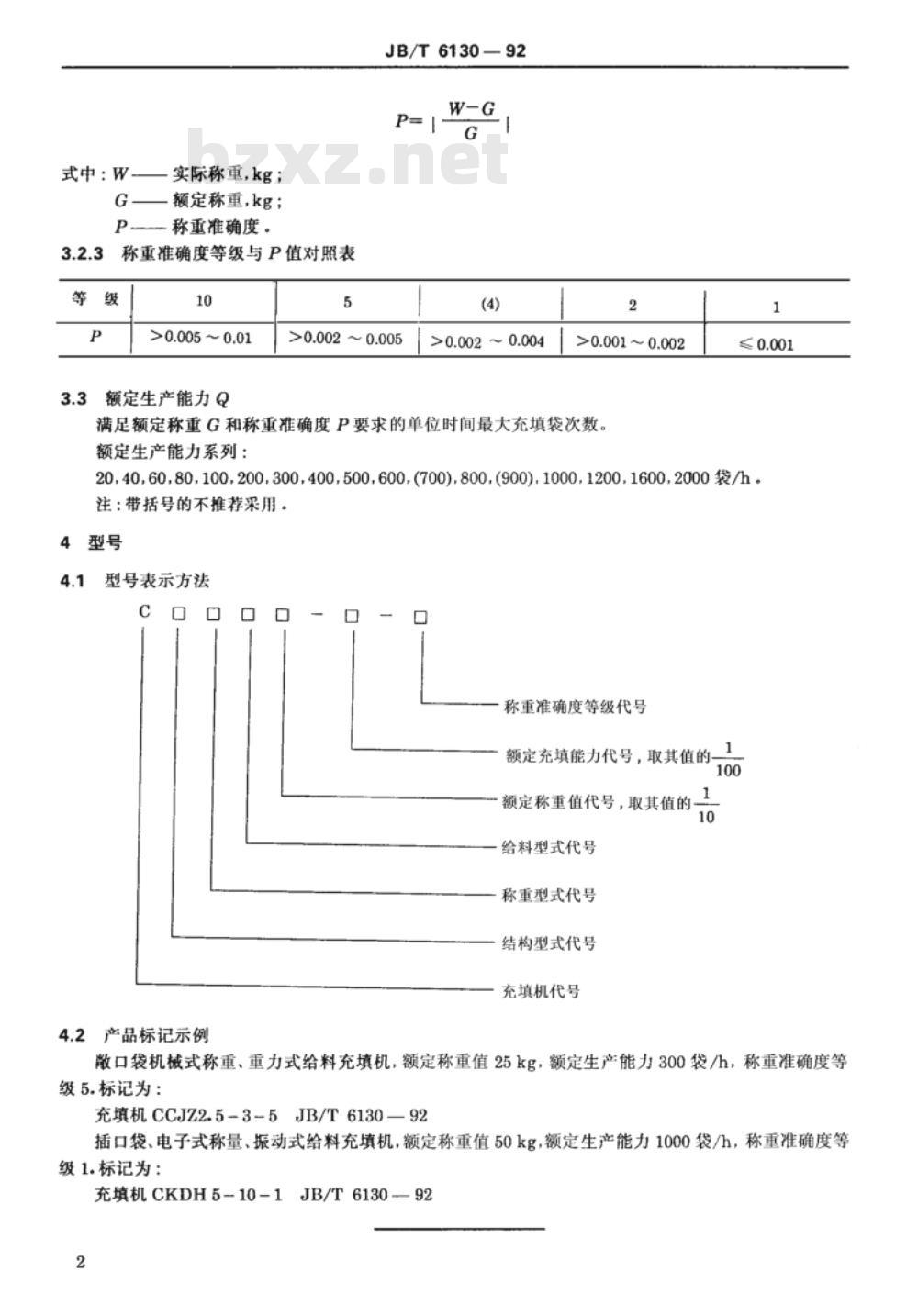

中华人民共和国机械行业标准 JB/T6130—92 工业称重式充填机 型式和基本参数 1992-06-09发布 中华人民共和国机械电子工业部 1993-01-01实施 1 主题内容与适用范围 本标准规定了工业称重式充填机（以下简称充填机）的型式代号、基本参数和型号。本标准适用于石油化工、化工建材、粮食、交通等工业部门进行散装料定量包装的充填机。 2 型式与代号 充填机由单台或多台给料装置、单台或多台称重装置以及充填装置和配套装置所组成。是能将工业散装物料按预定重量充填到包装容器内的机器。 2.1 充填机按结构型式分为： - 散口袋充填机C：包装容器采用散口袋的充填机； - 集装袋充填机J：包装容器采用集装袋的充填机； - 插口充填机K：包装容器采用阀口式或插口式包装袋的充填机； - 专用充填机Z：用于特殊场合或包装容器为非袋式的专用充填机。 2.2 充填机按称重型式分为： - 电子式称重D：采用电子称重传感器和电子称重仪表进行称重； - 机械式称重J：采用机械杠杆秤进行称重； - 机电式称重A：采用机械杠杆系统和机械电子或电子测量系统进行称重。 2.3 充填机按给料型式分为： - 重力式给料Z； - 振动式给料H； - 螺旋式给料L； - 输送带式给料S； - 气力式给料Q； - 组合式给料W。 3 基本参数 3.1 额定称重G 额定称重值系列：25, 40, 50, 100, 500, 1000, 2000kg（注：带括号的不推荐采用）。 3.2 称重准确度P 3.2.1 称重准确度分五级：10；5；4；2；1（注：带括号的不推荐采用）。 3.2.2 额定称重的称重准确度P按下式计算： P = (W - G) / G 其中：W为实际称重，kg；G为额定称重，kg；P为称重准确度。 3.2.3 称重准确度等级与P值对照表： - 等级10: >0.005～0.01 - 等级5: >0.002～0.005 - 等级4: >0.002~0.004 - 等级2: >0.001~0.002 - 等级1: ≤0.001 3.3 额定生产能力Q 满足额定称重G和称重准确度P要求的单位时间最大充填袋次数。 额定生产能力系列：20, 40, 60, 80, 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1600, 2000袋/h（注：带括号的不推荐采用）。 4 型号 4.1 型号表示方法 充填机代号由以下几个部分组成： - 结构型式代号 - 称重型式代号 - 给料型式代号 - 额定称重值代号 - 额定生产能力代号 - 称重准确度等级代号 4.2 产品标记示例 散口袋机械式称重、重力式给料充填机，额定称重值25kg，额定生产能力300袋/h，称重准确度等级5，标记为：充填机CCJZ2.5-35 插口袋、电子式称量、振动式给料充填机，额定称重值50kg，额定生产能力1000袋/h，称重准确度等级1，标记为：充填机CKDH5-10-1 附加说明： 本标准由机械电子工业部北京起重运输机械研究所提出并归口，由机械电子工业部北京起重运输机械研究所负责起草。本标准主要起草人黄鹏智。
