【机械行业标准(JB)】 AMN内张摩擦式安全联轴器

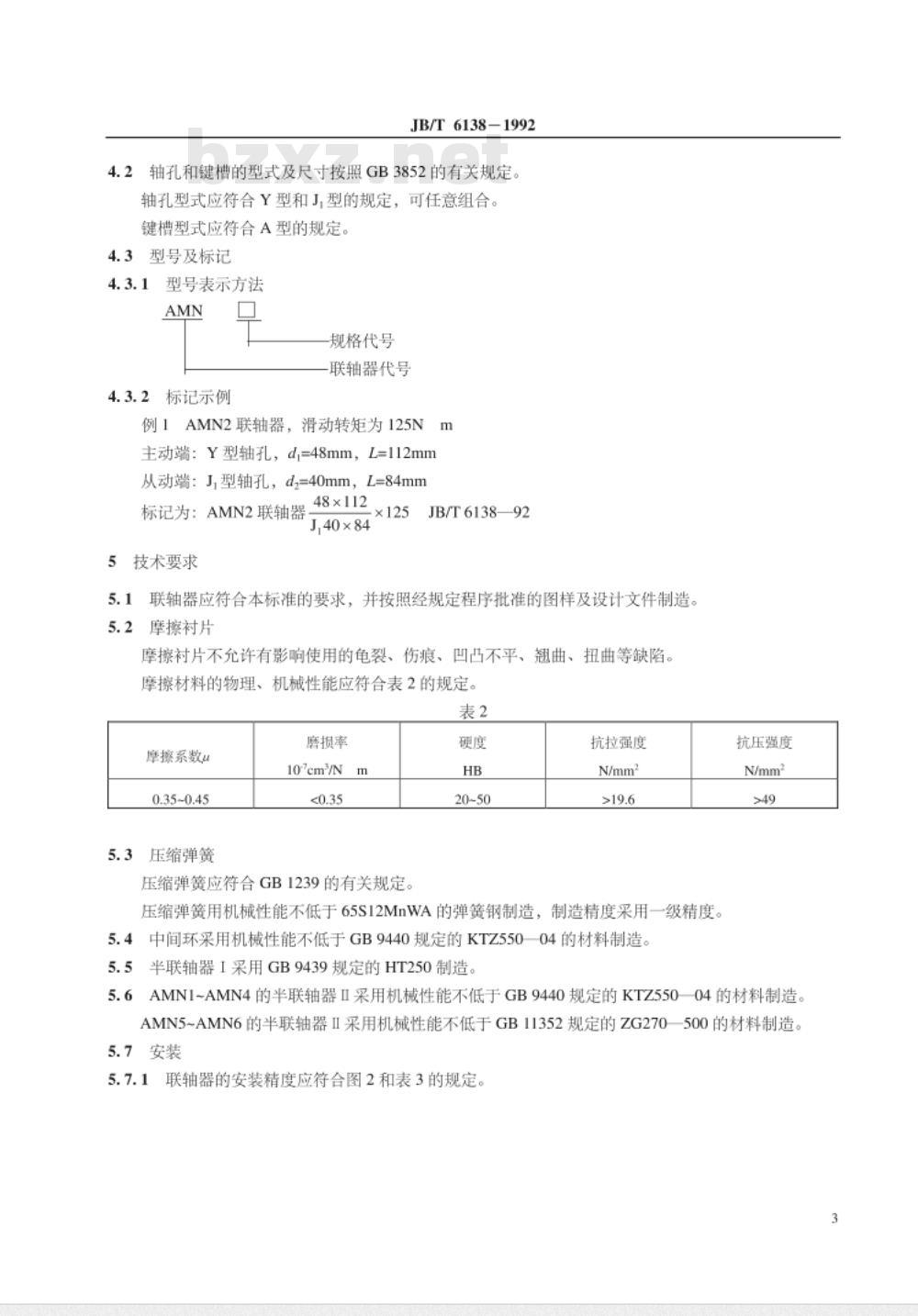

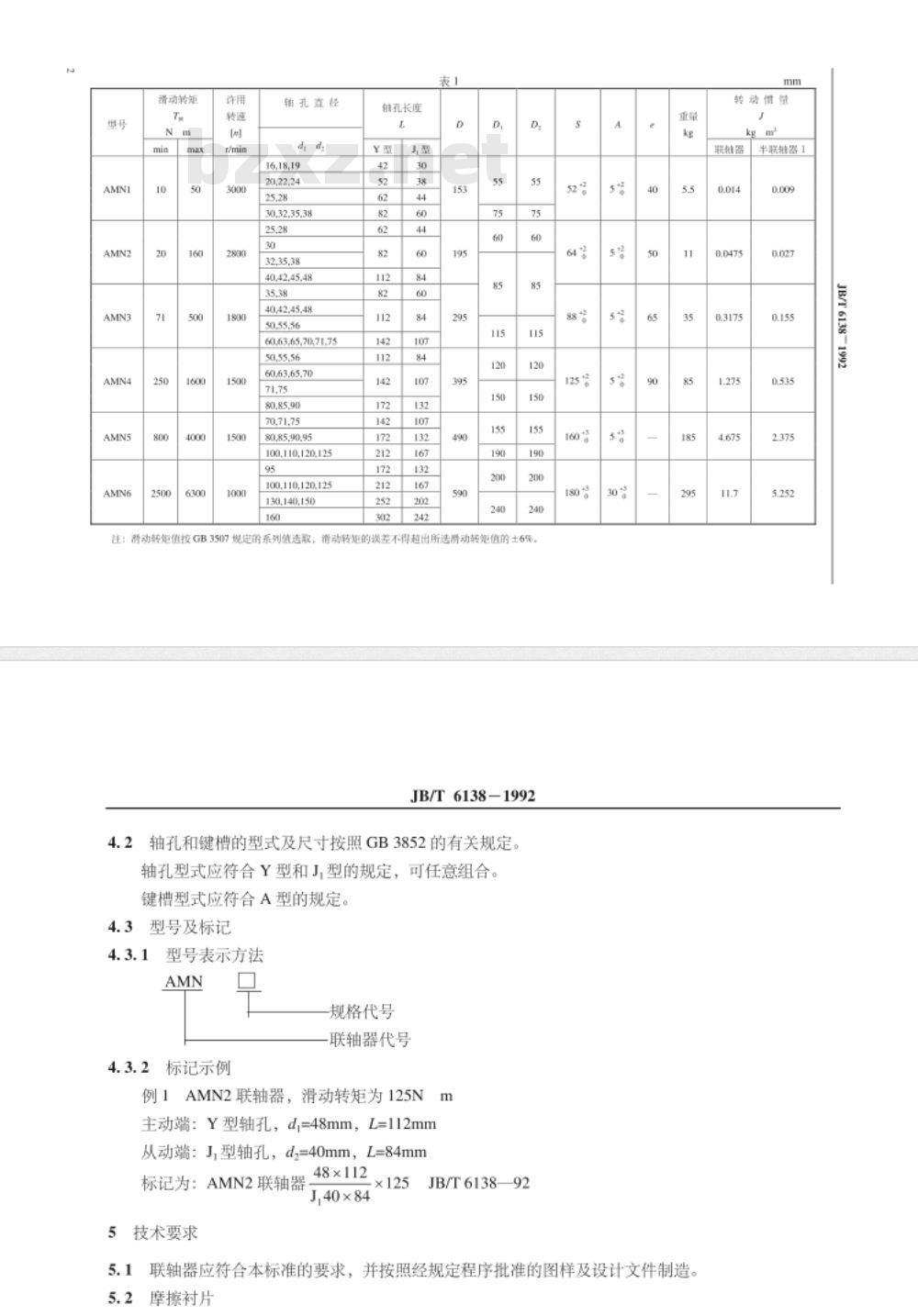

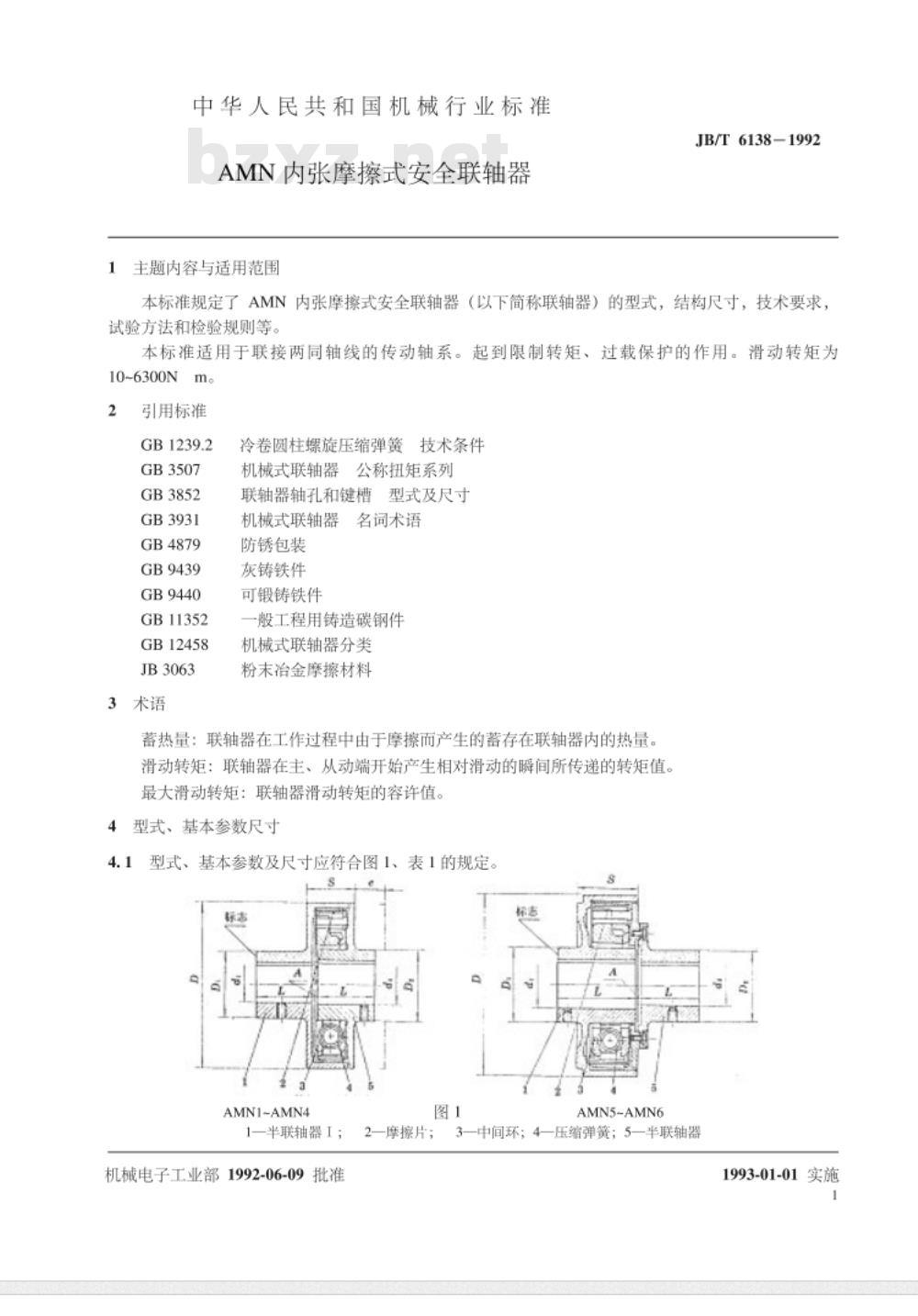

中华人民共和国机械行业标准 JB/T 6138-1992 AMN内张摩擦式安全联轴器 本标准于1992年6月9日发布，并于1993年1月1日起实施。 本标准规定了AMN内张摩擦式安全联轴器（以下简称联轴器）的型式、结构尺寸、技术要求、试验方法和检验规则等。该标准适用于联接两同轴线的传动轴系，主要作用是限制转矩和提供过载保护。滑动转矩的范围为10~6300Nm。 2. 引用标准 本标准引用了多个相关标准，包括GB1239.2、GB3507、GB3852、GB3931、GB4879、GB9439、GB9440、GB11352、GB12458和JB3063等。 3. 术语 3.1 冷卷圆柱螺旋压缩弹簧技术条件 3.2 机械式联轴器公称扭矩系列 3.3 联轴器轴孔和键槽型式及尺寸 3.4 机械式联轴器名词术语 3.5 防锈包装 3.6 粉末冶金摩擦材料 3.7 蓄热量：联轴器在工作过程中因摩擦而产生并存储的热量。 3.8 滑动转矩：联轴器在主、从动端开始产生相对滑动的瞬间所传递的转矩值。 3.9 最大滑动转矩：联轴器滑动转矩的容许值。 4. 型式、基本参数及尺寸 4.1 型式、基本参数及尺寸应符合图1、表1的规定。 型号包括AMN1至AMN6。 4.2 轴孔型式应符合Y型和J型的规定，可任意组合。键槽型式应符合A型的规定。 5. 技术要求 5.1 联轴器应符合本标准的要求，并按照经规定程序批准的图样及设计文件制造。 5.2 摩擦衬片的技术要求应符合标准规定。 6. 型号及标记 6.1 型号表示方法 AMN 规格代号、联轴器代号。 例如：AMN2联轴器，滑动转矩为125Nm，主动端为Y型轴孔，d=48mm，L=112mm， 从动端为J型轴孔，d=40mm，L=84mm。 标记为：AMN2联轴器。 7. 附则 7.1 本标准自发布之日起实施，所有生产和使用联轴器的单位应根据该标准进行设计、生产和检验。
