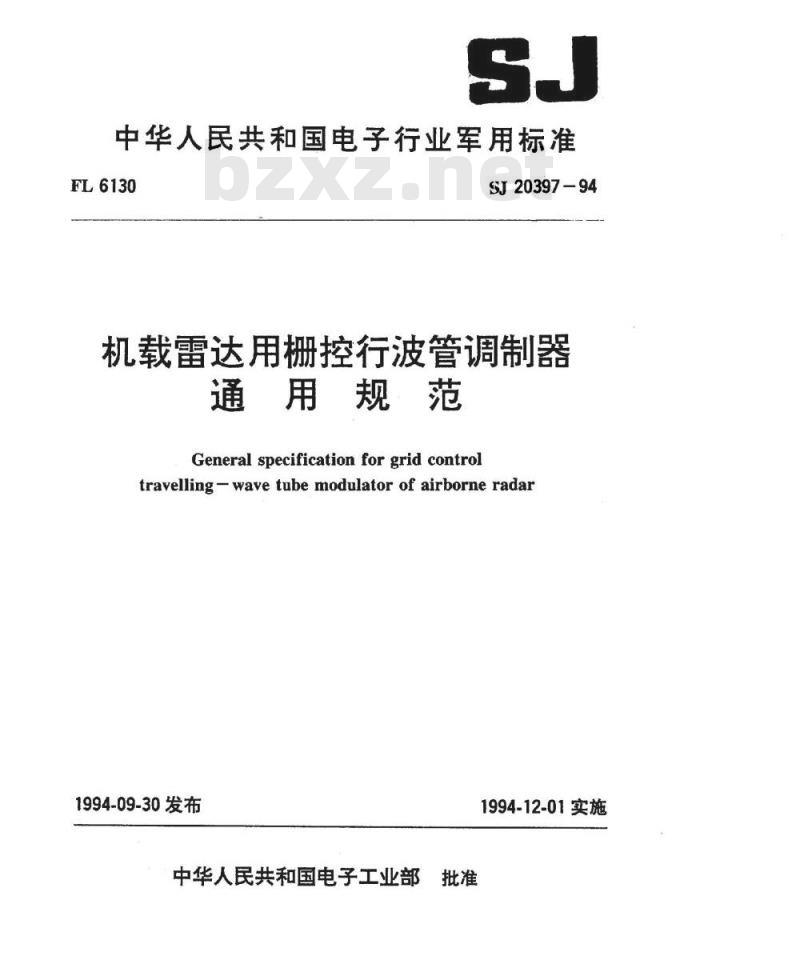

中华人民共和国电子行业军用标准FL6130
SJ20397-94
机载雷达用栅控行波管调制器
通用规范
General specification forgrid controltravelling-wave tube modulator of airborne radar1994-09-30发布
中华人民共和国电子工业部
3批准
1994-12-01实施

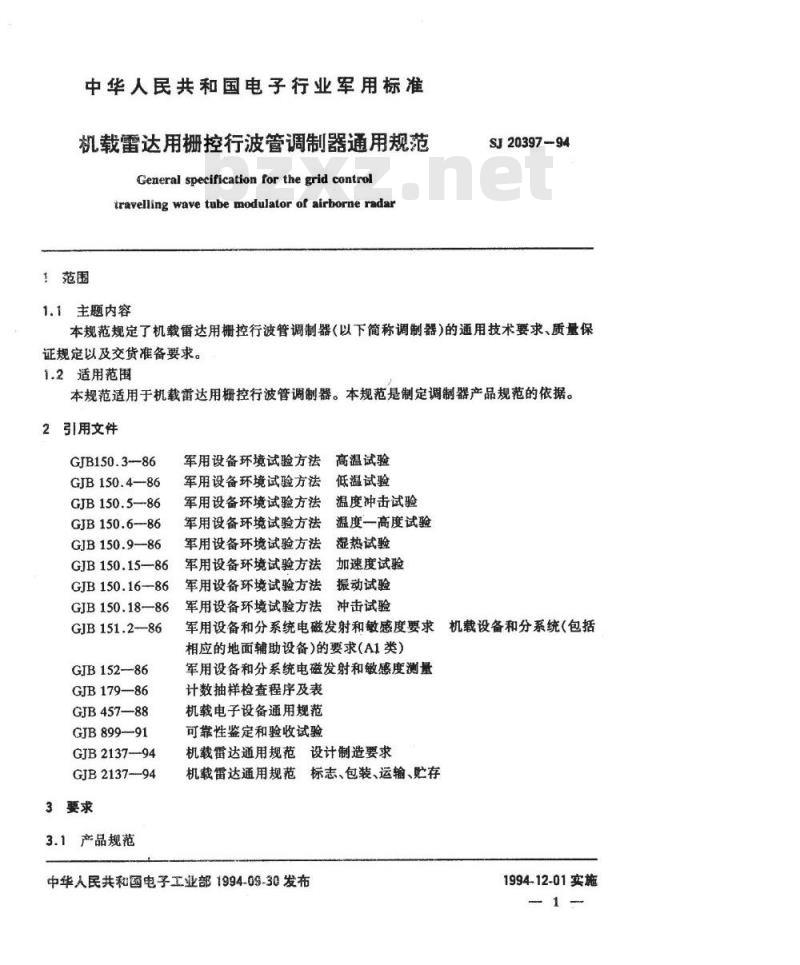

中华人民共和国电子行业军用标准机载雷达用栅控行波管调制器通用规范Ceneral specification for the grid controltravelling wavetubemodulatorof airborne radar1范围
1.1主题内容
SJ20397-94
本规范规定了机载雷达用栅控行波管调制器(以下简称调制器)的通用技术要求、质量保证规定以及交货准备要求。
1.2适用范围
本规范适用于机载雷达用栅控行波管调制器。本规范是制定调制器产品规范的依据。2引用文件
GJB150.3--86
GJB150.4—86
GJB150.5---86
GJB150.6--86
GJB150.9-86
GJB150.15-86
GJB150.16—86
GJB150.18-86
GJB151.2-86
GJB152—86
GJB179—86
GJB457-88
GJB899-91
GJB2137--94
GJB2137--94
3要求
3.1产品规范
军用设备环境试验方法高温试验军用设备环境试验方法低温试验军用设备环境试验方法温度冲击试验军用设备环境试验方法温度一高度试验军用设备环境试验方法显热试验军用设备环境试验方法加速度试验军用设备环境试验方法振动试验军用设备环境试验方法冲击试验军用设备和分系统电磁发射和敏感度要求机载设备和分系统(包括相应的地面辅助设备)的要求(A1类)军用设备和分系统电磁发射和敏感度测量计数抽样检查程序及表
机载电子设备通用规范
可靠性鉴定和验收试验
机载雷达通用规范设计制造要求机载雷达通用规范标志、包装、运输、贮存中华人民共和国电子工业部1994-09-30发布1994-12-01实施
SJ20397-94

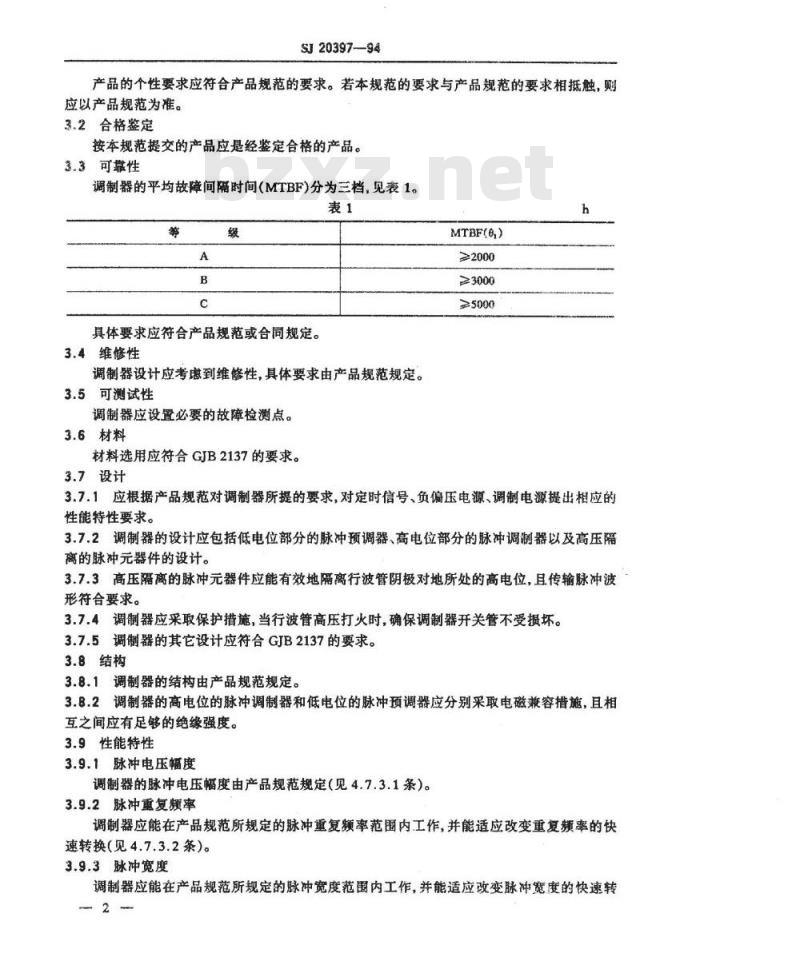

产品的个性要求应符合产品规范的要求。若本规范的要求与产品规范的要求相抵触,则应以产品规范为准。
3.2合格鉴定
按本规范提交的产品应是经鉴定合格的产品。3.3可靠性
调制器的平均故障间隔时间(MTBF)分为三档,见表1。表1
具体要求应符合产品规范或合同规定。3.4维修性
调制器设计应考虑到维修性,具体要求由产品规范规定。3.5可测试性
调制器应设置必要的故障检测点。3.6材料
材料选用应符合GJB2137的要求。3.7设计
MTBF(6)
≥2000
≥3000
≥5000
3.7.1应根据产品规范对调制器所提的要求,对定时信号、负偏压电源、调制电源提出相应的性能特性要求。
3.7.2调制器的设计应包括低电位部分的脉冲预调器、高电位部分的脉冲调制器以及高压隔离的脉冲元器件的设计。
3.7.3高压隔离的脉冲元器件应能有效地隔离行波管阴极对地所处的高电位,且传输脉冲波形符合要求。
3.7.4调制器应采取保护措施,当行波管高压打火时,确保调制器开关管不受损坏。3.7.5调制器的其它设计应符合GJB2137的要求。3.8结构
3.8.1调制器的结构由产品规范规定。3.8.2调制器的高电位的脉冲调制器和低电位的脉冲预调器应分别采取电磁兼容措施,且相互之间应有足够的绝缘强度。
3.9性能特性
3.9.1脉冲电压幅度
调制器的脉冲电压幅度由产品规范规定(见4.7.3.1条)。3.9.2脉冲重复频率
调制器应能在产品规范所规定的脉冲重复频率范围内工作,并能适应改变重复频率的快速转换(见4.7.3.2条)。
3.9.3脉冲宽度
调制器应能在产品规范所规定的脉冲宽度范围内工作,并能适应改变脉冲宽度的快速转2
换(见4.7.3.3条)。

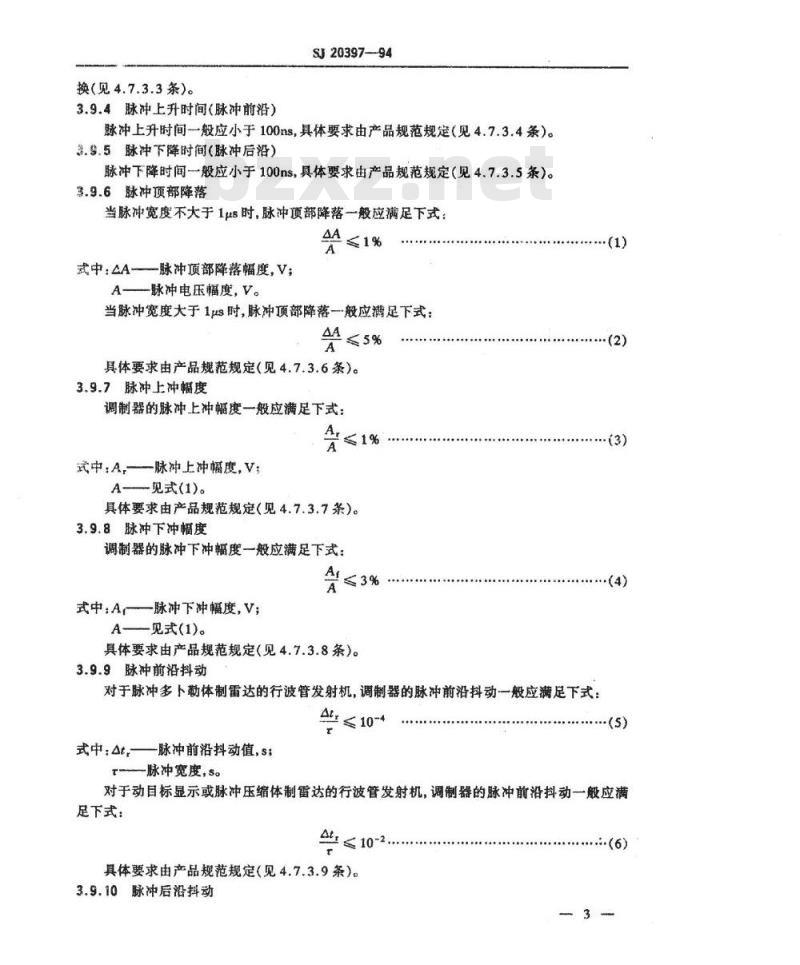

3.9.4脉冲上升时间(脉冲前沿)SJ20397-94
脉冲上升时间一般应小于100ns,具体要求由产品规范规定(见4.7.3.4条)。3.9.5脉冲下降时间(脉冲后沿)脉冲下降时间一般应小于100ns,具体要求由产品规范规定(见4.7.3.5条)。3.9.6脉冲顶部降落
当脉冲宽度不大于1us时,脉冲顶部降落一般应满足下式:4A≤1%
式中:LA脉冲顶部降落幅度,V;A—脉冲电压幅度,V。
当脉冲宽度大于1us时,脉冲顶部降落一般应满足下式:4A
具体要求由产品规范规定(见4.7.3.6条)。3.9.7脉冲上冲幅度
调制器的脉冲上冲幅度一般应满足下式:Ar
式中:A脉冲上冲幅度,V:
A—见式(1)。
具体要求由产品规范规定(见4.7.3.7条)。3.9.8脉冲下冲幅度
调制器的脉冲下冲幅度一般应满足下式:≤3%
式中:A——脉冲下冲幅度,V;A———见式(1)。
具体要求由产品规范规定(见4.7.3.8条)。3.9.9脉冲前沿抖动
对于脉冲多卜勤体制雷达的行波管发射机,调制器的脉冲前沿抖动一般应满足下式:A≤10-4
式中:At,—脉冲前沿抖动值,s;—脉冲宽度,s。
(2)
对于动目标显示或脉冲压缩体制雷达的行波管发射机,调制器的脉冲前沿抖动一般应满足下式:
具体要求由产品规范规定(见4.7.3.9条)。3.9.10脉冲后沿抖动
SJ20397-94

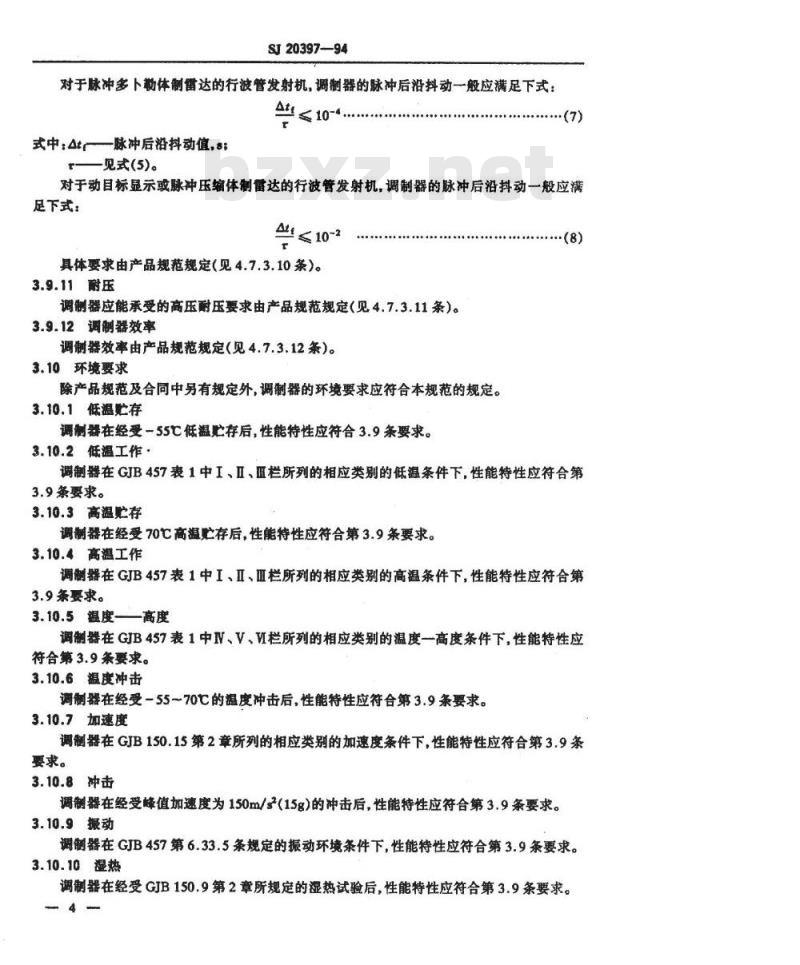

对于脉冲多卜勒体制留达的行波管发射机,调制器的脉冲后沿抖动一般应满足下式:tt1-
式中:At脉冲后沿抖动值,s
r——见式(5)。
(7)
对于动目标显示或脉冲压缩体制雷达的行波管发射机,调制器的脉冲后沿抖动一般应满足下式:
具体要求电产品规范规定(见4.7.3.10条)。3.9.11耐压
调制器应能承受的高压耐压要求由产品规范规定(见4.7.3.11条)。3.9.12调制器效率
调制器效率由产品规范规定(见4.7.3.12条)。3.10环境要求bZxz.net
除产品规范及合同中另有规定外,调制器的环境要求应符合本规范的规定。3.10.1低温贮存
调制器在经受-55℃低温贮存后,性能特性应符合3.9条要求。3.10.2低温工作
(8)
调制器在GJB457表1中I、Ⅱ、匪栏所列的相应类别的低温条件下,性能待性应符合第3.9条要求。
3.10.3高温贮存
调制器在经受70℃高温贮存后,性能特性应符合第3.9条要求。3.10.4高温工作
调制器在GJB457表1中I、Ⅱ、Ⅲ栏所列的相应类别的高温条件下,性能特性应符合第3.9条要求。
3.10.5温度—高度
调制器在GJB457表1中IV、V、V栏所列的相应类别的温度一高度条件下,性能特性应符合第3.9条要求。
3.10.6温度冲击
调制器在经受-55~70℃的温度冲击后,性能特性应符合第3.9条要求。3.10.7加速度
调制器在GJB150.15第2章所列的相应类别的加速度条件下,性能特性应符合第3.9条要求。
3.10.8冲击
调制器在经受峰值加速度为150m/s(15g)的冲击后,性能特性应符合第3.9条要求。3.10.9振动
调制器在GJB457第6.33.5条规定的振动环境条件下,性能特性应符合第3.9条要求。3.10.10热
调制器在经受GJB150.9第2章所规定的湿热试验后,性能特性应符合第3.9条要求。4
3.11电磁兼容性
SJ20397—94
调制器的电磁兼容性应符合GJB151.2的A1b类的要求,具体检验项目由产品规范规定。
3.12重量
调制器的重量由产品规范规定。3.13表面状况
调制器的外表面应无毛刺、裂缝、变形及明显的划痕;表面涂镀层应均匀,无起泡、龟裂和脱落;金属件不应有锈蚀;紧固件应无松动。3.14产品的标志和代号
3.14.1产品上至少应有下列标志:a.
符合GJB2137规定的产品标志;
制造日期(或编号)和生产批号。3.14.2产品应有代号,产品输入,输出连接器的近旁应标有项目代号。3.14.3所有标志和代号应清晰、耐久、大小适度,易于识别。代号应简短。一般不超过15个字符。
4质量保证规定
4.1检验责任
除合同或订单中另有规定外,承制方应负责完成本规范规定的所有检验。必要时,订购方或上级鉴定机构有权对规范所述的任一检验项目进行检查。4.1.1合格责任
所有产品必须符合本规范第3章和第5章的所有要求。本规范中规定的检验应成为承制方整个检验体系或质量保证大纲的一个组成部分。若合同中包括本规范未规定的检验要求,承制方还应保证所提交验收的产品符合合同要求。质量一致性抽样不允许提交明知有缺陷的产品。
4.2检验分类
本规范规定的检验分为:
。鉴定检验;
b.质量一致性检验:
4.3检验条件
4.3.1环境条件
除另有规定外,应按GJB150.1第3.1.1条规定的“试验的标准大气条件”进行各种检验。当测试受到外界电磁干扰和影响时,必须采取措施,保证测试精度。4.3.2测试设备
测试设备应经计量部门计量检定,并在检定有效期内;除另有规定外,测试设备的精度应优于被测参数允许误差的三分之一。4.4鉴定检验
4.4.1检验规则
4.4.1.1检验项目
表2和表3中鉴定检验栏打“V\符号的项目。-5-
4.4.1.2检验顺序
按表2和表3的顺序。
4.4.1.3受检样品数量
SJ20397-—94
项目1~27,随机抽取两台样机进行鉴定检验。项目28可靠性试验按4.7.1.2.1条。4.4.1.4合格判据
各检验项目均符合要求判鉴定检验合格。4.4.1.5不合格处理
鉴定检验出现不合格项目时,应以两倍数量的产品重新对不合格项目进行检验,如仍不合格则应停止检验,找出不合格原因,直到消除病重新提交检验合格为止。4.4.2鉴定合格资格的保持
每2a提供一次检验资料。
检验项目
表面状况
产品标志
脉冲电压幅度
脉冲重复频率
脉冲宽度
脉冲上升时间
脉冲下降时间
脉冲顶部降落
脉冲上冲幅度
脉冲下冲幅度
脉冲前沿抖动
脉冲后沿抖动
调制器效率
低温贮存
低温工作
高温变存
高温工作
温度一高度
温度冲击
加速度
要求的章条号
检查或试验
方法的章条号
鉴定检验
质量一致性检验
检验项目
电磁兼容性
可靠性
SJ20397--94
续表2
要求的章条号
检查或试验
方法的章条号
鉴定检验
质量一致性检验
注:“V\为必须进行试验的项目标志;“△\为必要时进行检验的项目标志,具体由产品规范规定。表3
检验项目
要求的章条号
注:符号“\为进行检验的项目标志。4.5质量致性检验
4.5.1逐批检验
4.5.1.1A组检验
4.5.1.1.1检验项目
检验或试验方
法的章条号
鉴定检验
表2和表3中质量一致性检验A组栏打“V”符号的项目。4.5.1.1.2检验顺序
按表2和表3的序。
4.5.1.1.3受检样品数量
每批产品均应逐台进行检验。
4.5.1.1.4合格判据
质量一致性检验
批质量以百分不合格品率或每百单位产品缺陷数表示。一般地,百分不合格品率不得大于5或每百单位产品缺陷数不得大于20,且不允许有致命缺陷,具体合格判据由产品规范规定。
4.5.1.1.5样品的处理
判为合格的一批,剔除批中出现的不合格品,修复成合格品,整批验收;判为不合格的批,整批退回承制方,找出原因,全部返工,重新交验。4.5.1.2B组检验
4.5.1.2.1检验项目
表2中质量一致性检验B组栏打\V\符号和\A\符号的项目。4.5.1.2.2检验顺序
按表2的顺序。
4.5.1.2.3抽样方案
SJ20397—94
在A组检验合格的产品中抽取样本进行检验。采用一次正常检查抽样方案并从GJB179表1、表2-A中选择,检查水平取S-3.百分不合格品率的AQL由产品规范规定,但不得大于6.5。
4.5.1.2.4合格判据
按GJB179第3.7.1.1条的规定。
4.5.1.2.5样品的处理
判为合格的批,剔除批中出现的不合格品修复成为合格品,整批验收;判为不合格的批,整批退回承制方逐台检查,查明原因,将不合格品修复成合格品,按GJB179表2-B的一次加严检查抽样方案再交验。若仍不合格,则整批退回承制方,查明原因,全部返工,重新从A组开始检验。
4.5.2周期检验
4.5.2.1C组检验
4.5.2.1.1检验项目
表2和表3中质量一致性检验C组栏打\V\符号和“△\符号的项目。4.5.2.1.2检验顺序
按表2和表3的顺序。
4.5.2.1.3检验周期
项目17~27:孤立批每批一次;连续批由产品规范或合同规定。4.5.2.1.4抽样方案
在A组和B组检验合格的产品中抽取样本进行检验。项目17~26:采用一次正常检查抽样方案。并从GJB179表1、表2A中选取,检查水平取S-1,缺陷数的AQL由产品规范规定,但不得大于25。项目27:抽取一台样机进行检验。4.5.2.1.5合格判据
项目17~26:按GJB179第3.7.2条的规定。项目27:试验结果应符合第3.11条的要求。4.5.2.1.6不合格处理
见第4.5.3条。
4.5.2.1.7样品处理
除合同另有规定外,经修复后交付使用。4.5.2.2D组检验
4.5.2.2.1检验项目
表2中质量一致性检验D组栏打\V\符号的项目。4.5.2.2.2检验周期
由产品规范或合同规定;改变主要设计、工艺、元器件及材料时要进行D组检验。4.5.2.2.3受检样品数量
在A组和B组检验合格的产品中抽取样本进行检验,受检样品数量按第4.7.1.2.1b条的规定。
4.5.2.2.4合格判据
见第4.7.1.2.8条。
4.5.2.2.5不合格处理
见第4.5.3条。
4.5.2.2.6样品处理
SJ20397—94
除合同另有规定外,一般不交付使用。4.5.3不合格
如果样品未通过C组或D组检验,则应停止产品的验收和交付。承制方应将不合格情况通知合格鉴定单位。在采取纠正措施之后,应根据合格鉴定单位的意见,重新进行全部试验或检验,或只对不合格的项目进行试验或检验。若试验仍不合格,则应将不合格的情况通知合格鉴定单位。
4.6包装检验
4.6.1检验项目
包装检验的项目见表3。
4.6.2检验顾序
按表3的顺序。
4.6.3受检样品数量
包装的检验按鉴定检验和质量一致性检验C组,随机抽取一台样机进行;装箱和标志的检验按质量一致性检验A组,每批产品逐台进行。4.6.4合格判据
包装符合第5.1条要求,装箱和标志符合第5.2条和第5.4条要求,即判包装检验合格。4.7检验方法
4.7.1可靠性试验
4.7.1.1试验方案及其控制
根据产品特性和订购方要求,对GJB899第5.1条进行剪裁,确定任务项目,并完成验证试验前有关任务项目的准备工作。4.7.1.2可靠性验证试验
可靠性验证试验分为可靠性鉴定试验和可靠性验收试验。4.7.1.2.1受试样品数量
除试生产产品数不足三台或订购方另有规定外,可靠性鉴定试验受试样品数量不少a.
于2台;
可靠性验收试验推荐的受试样品数量见表4。b.
97~200
200以上
最佳样品数
最大样品数
4.7.1.2.2统计试验方案
SJ20397-94
统计试验方案应从GJB899附录A的方案中选取,由产品规范或合同规定。4.7.1.2.3综合环境试验条件
a。综合环境试验条件若订购方有要求应在合同中规定,并应符合GJB899第4.3.1条规定的准则:
b。若订购方无规定,则应根据任务面、设备安装位置、冷却方式等因素,由产品规范按照GJB899第4.3.2条确定综合环境条件。4.7.1.2.4性能参数测量
所需测量的性能参数及测最时间间隔由产品规范规定。4.7.1.2.5故障处理
按GJB899第5.3.1.2.2条规定。
4.7.1.2.6故障分类
按GJB899第5.3.1.3条规定。
4.7.1.2.7责任故障分级和加权
a。对已划定的责任故障,按照该故障对调制器功能的影响程度,分为致命故障、一级故障、二级故障和三级故障。
致命故障:对设备或人员可能造成伤害的故障。一级故障:导致调制器丧失全部或部分功能的故障,如:主开关管损坏。二级故障:导致调制器重要功能下降的故障,如:脉冲项部降落超过10%。三级故障:对调制器完成规定功能无影响或仅有轻微影响的故障,如:开关管的保护失效。b。一级故障的加权系数为1,二级故障的加权系数为0.75~1,三级故障的加权系数为0~0.3;
等效责任故障总数为各责任故障数乘以相应的加权系数后相加之和。c.
详细的故障分级和加权系数由产品规范规定,并征得订购方同意。4.7.1.2.8合格与否的判决
将总试验时间(台时数)、等效责任故障总数(小数部分按4舍5入处理)与所用统计试验方案的判决标准相比较,确定合格与否的判决。若试验中发生致命故障,应立即停止试验。问题解决后,经订购方同意,可重新进行试验,如在规定时间内没有解决,订购方有权按不合格判决。4.7.1.2.9预防性维修
按GJB899第5.3.17条规定。
4.7.1.2.10整修
按GJB899第5.3.1.8条规定。
4.7.2结构检查
用相应的检测设备检查调制器的结构,应符合第3.8条的规定。4.7.3性能特性测试
4.7.3.1脉冲电压幅度测试
4.7.3.1.1测试系统图
测试系统图见图1。
定时器
4.7.3.1.2测试设备及其要求
SJ20397—94
负偏压电源
调制器
调制电源
示波器
a:定时器:输出定时信号的脉冲重复频率和脉冲宽度均可在规定范围内进行调节,信号的稳定度满足测试要求,具有一定的负载能力,能够驱动调制器正常工作;b。负偏压电源:高稳定的直流电源,其纹波系数和具体电压值由产品规范规定:C调制电源:高稳定的直流电源,其纹波系数和具体电压值由产品规范规定,可在一定范图内连续可调;
d,负载:产品规范所规定的等效假负载,其阻容特性应与行波管栅阴极间的阻容特性相同,所用电阻应为无感电阻;
e:示波器:高输入阻抗,带宽不低于100MHz。4.7.3.1.3测试步骤
a,按图1正确连接测试系统;
b。接通定时器和示波器,按产品规范要求,将负偏压电源电压和调制电源电压分别调室额定值;
将示波器各测量旋钮分别置于适当的位置,在示波器上获得一个完整的调制脉冲电c.
压波形,测出从脉冲基线到顶部振荡轴线与脉冲上升边交点的电压值,即为脉冲电压幅度;d,根据产品规范的要求,在规定范围内调节调制电源输出电压,测出相应的调制器输出脉冲电压辐度:
改变定时器定时信号的脉冲重复频率和脉冲宽度,测出产品规范规定的各种信号形e.
式下的脉冲电压幅度。
4.7.3.2脉冲重复频率测试
4.7.3.2.1测试系统图
测试系统图见图1。
4.7.3.2.2测试设备及其要求
测试设备及其要求见第4.7.3.1.2条。4.7.3.2.3测试步骤
a。见第4.7.3.1.3a条;
b.见第4.7.3.1.3b条;
c.将示波器各测量旋钮分别置于适当的位置,在示波器上获得两个或多个调制脉冲信号,测出相邻两个脉冲信号同相点之间的时间间隔,根据下式换算出相应的脉冲重复频率:f, =
