【电子行业标准(SJ)】 塔康地面设备性能测试方法

中华人民共和国电子行业军用标准FL5825
SJ20395-94
塔康地面设备性能测试方法
Performance measurements forTacanground equuipment
1994-09-30发布
1994-12-01实施
中华人民共和国电子工业部

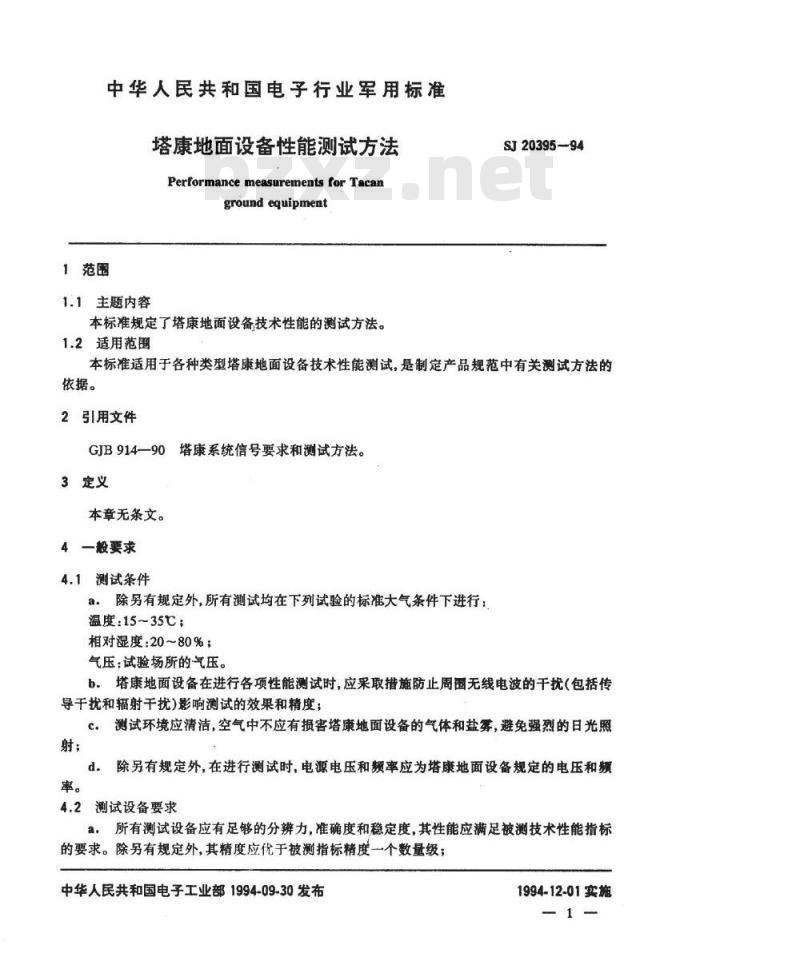

中华人民共和国电子行业军用标准塔康地面设备性能测试方法
Performance measurements for Tacanground equipment
1范围
1.1主题内容
本标准规定了塔康地面设备技术性能的测试方法。1.2适用范围
SJ20395-94
本标准适用于各种类型塔康地面设备技术性能测试，是制定产品规范中有关测试方法的依据。
2引用文件
GJB914一90塔康系统信号要求和测试方法。3定义
本章无条文。
4一般要求
4.1测试条件
除另有规定外，所有测试均在下列试验的标准大气条件下进行：温度：15~35℃；
相对湿度：20~80%；
气压：试验场所的气压。
b。塔康地面设备在进行各项性能测试时，应采取措施防止周画无线电波的干扰（包括传导干扰和辐射干扰）影响测试的效果和精度；c。测试环境应清洁，空气中不应有损害塔康地面设备的气体和盐雾，避免强烈的日光照射；
d。除另有规定外，在进行测试时，电源电压和频率应为塔康地面设备规定的电压和额率。
4.2测试设备要求
a：所有测试设备应有足够的分辨力，准确度和稳定度，其性能应满足被测技术性能指标的要求。除另有规定外，其精度应优于被测指标精度一个数量级；中华人民共和国电子工业部1994-09.30发布1994-12-01实施
SJ20395-S4

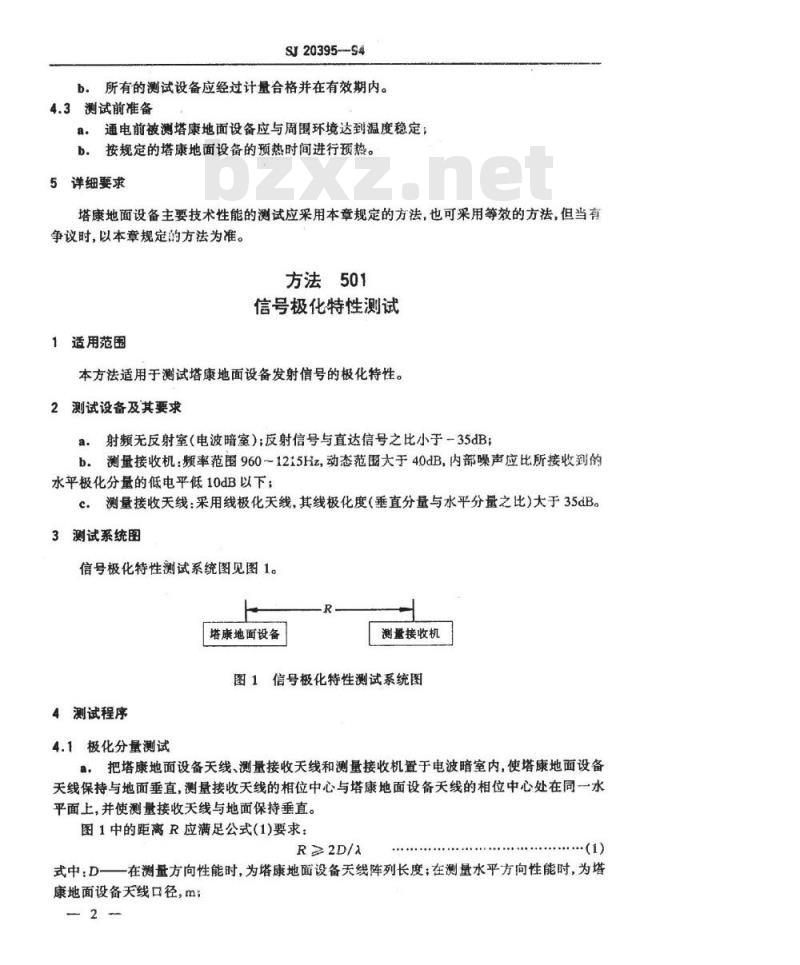

b.所有的测试设备应经过计量合格并在有效期内。4.3测试前准备
a：通电前被测塔康地面设备应与周围环境达到温度稳定；b。按规定的塔康地面设备的预热时间进行预热。5详细要求
塔康地面设备主要技术性能的测试应采用本章规定的方法，也可采用等效的方法，但当有争议时，以本章规定的方法为准。方法501
信号极化特性测试
1适用范围
本方法适用于测试塔康地面设备发射信号的极化特性。2测试设备及其要求
a：射频无反射室（电波暗室)；反射信号与直达信号之比小于-35dB；b。测量接收机：频率范围960~1215Hz，动态范围大于40dB，内部噪声应比所接收到的水平极化分量的低电平低10dB以下；c．测量接收天线：采用线极化天线，其线极化度（垂直分量与水平分量之比)大于35dB。3测试系统图
信号极化特性测试系统图见图1。塔康地面设备
测量接收机
图1信号极化特性测试系统图
4测试程序
4.1极化分量测试
把塔康地面设备天线、测量接收天线和测量接收机置于电波暗室内，使塔康地面设备天线保持与地面垂直，测量接收天线的相位中心与塔康地面设备天线的相位中心处在同一水平面上，并使测量接收天线与地面保持垂直。图1中的距离R应满足公式（1)要求：R≥2D/X
式中：D一一在测量方向性能时，为塔康地面设备天线阵列长度；在测量水平方向性能时，为塔康地面设备天线口径，m；
SJ20395--9&

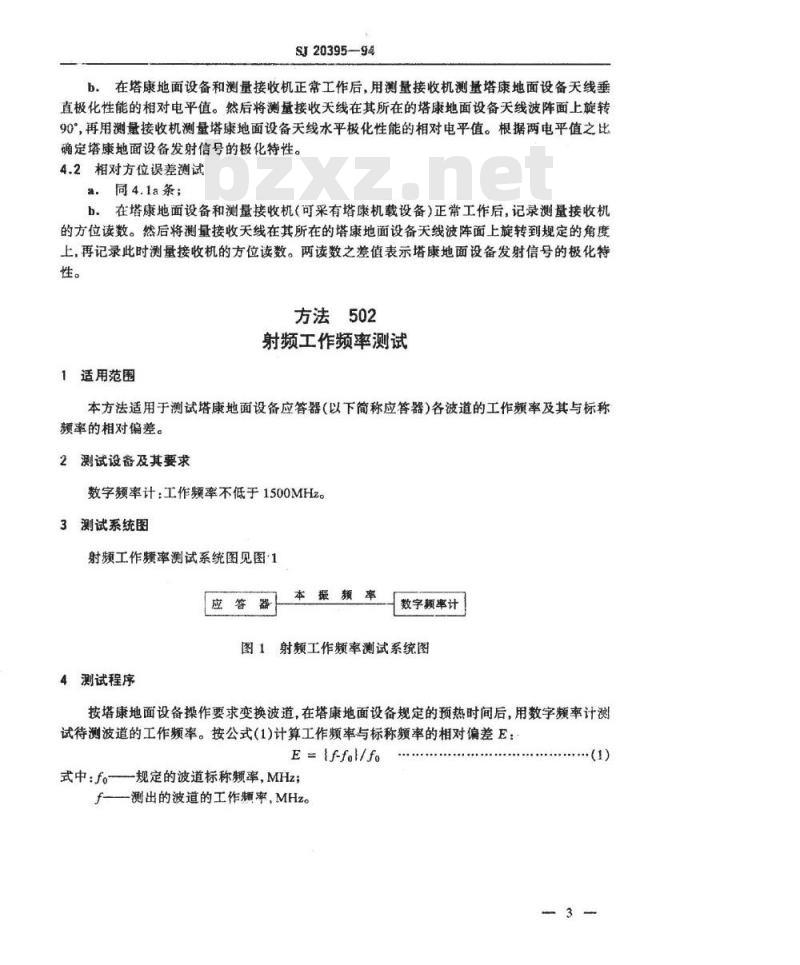

b：在塔康地面设备和测量接收机正常工作后，用测量接收机测量塔康地面设备天线垂直极化性能的相对电平值。然后将测量接收天线在其所在的塔康地面设备天线波阵面上旋转90°，再用测量接收机测量塔康地面设备天线水平极化性能的相对电平值。根据两电平值之比确定塔康地面设备发射信号的极化特性。4.2相对方位误差测试
#，同4.1a条；
b.在塔康地面设备和测量接收机（可采有塔康机载设备）正常工作后，记录测量接收机的方位读数。然后将测量接收天线在其所在的塔康地面设备天线波阵面上旋转到规定的角度上，再记录此时测量接收机的方位读数。两读数之差值表示塔康地面设备发射信号的极化特性。
方法502
射频工作频率测试
1适用范围
本方法适用于测试塔康地面设备应答器（以下简称应答器）各波道的工作频率及其与标称频率的相对偏差。
2测试设备及其要求
数字频率计：工作频率不低于1500MHzc3测试系统图
射频工作频率测试系统图见图·1应答器
本频率
数字额率计
图1射频工作频率测试系统图Www.bzxZ.net
4测试程序
按塔康地面设备操作要求变换波道，在塔康地面设备规定的预热时间后，用数字频率计测试待测波道的工作频率。按公式（1)计算工作频率与标称频率的相对偏差E：E=lf-fol/fo
式中：fo-规定的波道标称频率，MHz；f——测出的波道的工作频率，MHz。1
1适用范围
SJ20395--94

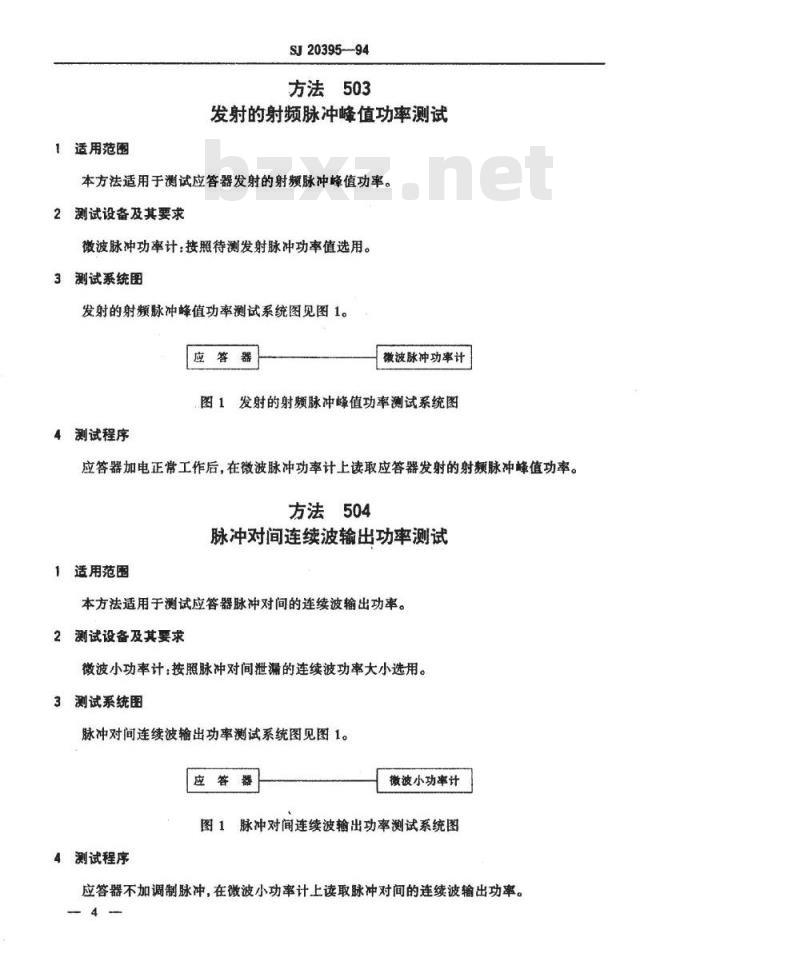

方法503
发射的射频脉冲峰值功率测试
本方法适用于测试应答器发射的射频脉冲峰值功率。2测试设备及其要求
微波脉冲功率计：接照待测发射脉冲功率值选用。3测试系统图
发射的射频脉冲峰值功率测试系统图见图1。应答器
微波脉冲功率计
图1发射的射频脉冲峰值功率测试系统图测试程序
应答器加电正常工作后，在微波脉冲功率计上读取应答器发射的射频脉冲蜂值功率。方法504
脉冲对间连续波输出功率测试
1适用范围
本方法适用于测试应答器脉冲对间的连续波输出功率。测试设备及其要求
微波小功率计：按照脉冲对间泄漏的连续波功率大小选用。3测试系统图
脉冲对间连续波输出功率测试系统图见图1。应答器
微波小功率计
图1脉冲对间连续波输出功率测试系统图4测试程序
应答器不加调制脉冲，在微波小功率计上读取脉冲对间的连续波输出功率。4
1适用范围
SJ20395—94
方法505
射频脉冲频谱测试
本方法适用于测试应答器的射频脉冲频谱。2测试设备及其要求
定向耦合器：按照待测应答器输出功率电平进行选择；a.
b。可变衰减器：衰减范围满足频谱仪工作电平要求：假负载：满足阻抗匹配和功率要求；c.
d。频谱仪：工作频率不低于1500MHz。3测试系统图
射频脉冲频谱测试系统图见图1。应答
测试程序
定向耦合器
图1射频脉冲频谱测试系统图
额谱仪
在频谱仪和应答器工作正常后，将频谱仪“带宽”置于“30kHz”位置，用频谱仪分别测量应答器以待测波道标称频率fo、o±0.8MHz、fo±2.0MHz为中心的±0.25MHz带宽内5组频率点的谱线能量的分贝值。
5组频点为：
a组：(fo~2.0MHz）和(fo-2.0MHz)±20.5kHz×n；b组：(fa-0.8MHz)和(fo-0.8MHz)±20.5kHz×n；c组：fo和(fo±20.5kHzXn)；
d组：(fo+0.8MHz)和(f。+0.8MHz)±20.5kHz×n；e组：(fo+2.0MHz)和(f.+2.0MHz)±20.5kHzXn。上面各组预率点中，n分别取1~12中的整数。20.5kHz为近似值。测试时，应保证频谱仪显示的待测频率点的最低谱线的信噪比低于10dB。然后，用频谱仪观测频谱内各波瓣的排列状况。5测试数据的处理
SJ20395—94
测出上述各额率点的谱线能量的分贝值后，用公式(1)计算出各额率点的归一化到f。谱线的能量值Wn：
Wg=10(Kg/10)
式中：K——各频率点的谱线能量的分贝值与标称题率f。谱线能量的分贝值之差值；f—各频率点的频率。
（1）
然后，用下面公式分别计算出以（fo2.0MHz）、（fo-0.8MHz）、fo、（f。+0.8MHz）和(f。+2.0MHz)为中心的±0.25MHz带宽内归一化后的能量和：ZW, = W(f-2.0M) + W[(,-2.0MHt)20.5kxn)EW.=W.
(f-0.8MHa)
-0.8M0z)±20.5kHzxn]
w .tg.stxa
ZWa=W(f.+0.8MHa)
0.8MHz)±20.5kHzxe）
ZW。= W(f+2.0MHz) +
W[(+2.0MH)±20.5kHexn)]
上述5组频率点谱线归一化的能量总和为：ZW=ZWa+ZWb+EWe+EWd+EWe
（3）
（5）
·（7）
再用以下公式分别计算出以（f。一2.0MHz）、（f。一0.8MHz）、（fo+0.8MHz）和（f。2.0MHz)频率为中心的±0.25MHz带宽内所包含的功率：P(5p2.0MH)=Pp·ZWa/ZW
P(f.-0.8MH) = Pp·EWb/ZW
P(s.+0.8MH) = Pp .ZWd/ZW
P(f+2.0MHa)=Pp·EWe/ZW
式中：Pp应答器发射的峰值脉冲功率。方法506
脉冲对内两脉冲间的连续波输出电平测试1适用范围
本方法适用于测试应答器脉冲对内两脉冲间的连续波输出电平。2测试设备及其要求
（11)
同方法505第2章。
3测试系统图
同方法505第3章。
4测试程序
SJ20395-94
将频谱仪置于视频状态，带宽置于300kHz，调试出发射信号的谱线并将其置于显示屏幕的中心位置后，再将频率扫描宽度置于“零”。用对数表示显示的垂直画面刻度，此时读取脉冲幅度与脉冲间的连续波幅度之间的分贝数的差值为脉冲对内两脉冲间的连续波幅度相对于脉冲幅度的分贝值。
注：脉冲间的连续波幅度应比频谱仪的噪声大10dB以上。方法507
脉冲波形测试
适用范围
本方法适用于测试塔康地面设备发射信号的脉冲波形。2测试设备及其要求
定向耦合器：按照待测应答器输出功率电平进行选择：a.
可变衰减器：衰减范围0～40dB，可调范围在1~10dB内，应具有1dB的衰减步级；c.
假负载：满足阻抗匹配和功率要求；线性检波器：工作频率800～1300MHz，驻波比优于1.3；数字示波器：带宽大于40MHz，测时精度优于0.03μs。3测试系统图
脉冲波形测试系统图见图1。
应答器
4测试程序
定向耦合器
图1脉冲波形测试系统图
假负载
选择适宜的定向耦合器的耦合度，先将可变衰减器的衰减量置于最大，然后逐渐减小衰减量，直至线性检波器工作在线性区为止，用示波器观测检波后的脉冲波形，读出脉冲的上升时SJ20395—94
间，下降时间，脉冲宽度和顶部瞬时幅度。方法508
脉冲编码间隔时间测试
适用范围
本方法适用于测试脉冲编码间隔时间。2测试设备及其要求
同方法507第2章。
3测试系统图
同方法507第3章。
4测试程序
在应答器和测试设备加电正常工作后，用数字示波器测出脉冲间隔时间。方法509
主、辅助基准触发信号测试
适用范围
本方法适用于测试主、辅助基准触发信号的间隔时间和波形。2测试设备及要求
基准触发信号发生器：能产生符合要求的主、辅助基准触发信号。可采用塔康地面设a.
备天线的基准触发信号电路；
b．数字示波器：带宽大于40MHz，测时精度优于0.03μs；c.数字频率计：工作频率不低于100MHz。3测试系统图
主、辅助基准触发信号测试系统图见图1。8
测试程序
SJ20395-94
基准触发信号发生器
应答器
数字额率计
图1主、辅助基准触发信号测试系统图在基准触发信号发生器与应答器的连接点上，用示波器观测触发信号波形是否符合产品规范要求。用数字频率计测量出的定时脉冲的时间间隔为主、辅助基准触发信号间隔时间。方法510
主、辅助基准脉冲群测试
1适用范围
本方法适用于测试主、辅助基准脉冲群的脉冲编码间隔时间及编码脉冲的对数（或个数）。测试设备及其要求
同方法507第2章。
测试系统图
同方法507第3章。
测试程序
测试时，采用主、辅助基准触发信号对数字示波器进行外同步。用数字示波器测试主、辅助基准脉冲群的脉冲编码间隔时间，并观测编码脉冲的对数或个数。方法511
识别信号测试
1适用范围
本方法适用于测试塔康地面设备识别信号。9
2测试设备及其要求
同方法507第2章。
3测试系统图
同方法507第3章。
4测试程序
SJ20395-94
测试时，采用基准触发信号对数字示波器进行外同步。用数字示波器测试识别脉冲对的脉冲间隔，脉冲对重复率，识别脉冲对的第一脉冲与基准脉冲群第一个脉冲的间隔时间，识别脉冲对与均衡脉冲对的间隔时间，均衡脉冲对脉冲间隔。并用秒表记录识别码组的长度和重复周期。
方法512
随机填充脉冲测试
1适用范围
本方法适用于测试应答器随机填充脉冲。2
测试设备及其要求
定向耦合器：按照待测应答器输出功率电平进行选择；b.
可变衰减器：衰减范围0～40dB，可调范围在1～10dB内，应具有1dB的衰减步级；c.
假负载：满足阻抗匹配和功率要求；线性检波器：工作频率800~1300MHz驻波比优于1.3；d.
数字频率计：工作频率不低于100MHz，能测量时间间隔；译码器：将双脉冲译成单脉冲；高频信号发生器：可选用标准塔康模拟器；环行器：工作频率800～1300MHz，隔离度不小于20dB；h.
隔离器：工作频率800~1300MHz，隔离度不小于20dB；测试系统图
随机填充脉冲测试系统图见图1。10
4测试程序
应答器
数字频率计
SJ2039594
定向精合器
译码器
隔离器
图1随机填充脉冲测试系统图
假负载
在应答器回波抑制电路不起作用和不发射主、辅助基准脉冲群情况下，高频信号发生器不向应答器询问时，在数字频率计上读出的数值为随机填充脉冲对数。当高频信号发生器以规定的速率和电平向应答器询问时，数字频率计读出的数字反映了应答器保持恒定工作比的能力。
在不向应答器询问时，用数字频率计测量输出脉冲对间的间隔时间数值，在测到产品规范规定的数值后，按规定的不同间隔时间统计在该间隔出现的个数，画出曲线并与GIB914中图1规定的曲线比较。
注：也可以发射主、辅助基准脉冲群时进行测量，但此时要考虑主，辅助基准脉冲群的实际数量及不同封闭逻辑对输出总数的影响。此外，在测量脉冲对间隔分布时也不能加主、辅助基准脉冲群，若要加主。辅助基准脉冲群测试时，应根据应答器实施方案计算其影响。方法513
脉冲发射优先次序测试
适用范围
本方法适用于测试应答器脉冲发射的优先次序。2测试设备及其要求
同方法507第2章。
3测试系统图
同方法507第3章。
4测试程序
测试时，用主（或辅助）基准触发信号对数字示波器进行外同步。观察到主、辅助基准脉冲11
