【电子行业标准(SJ)】 Ｊ２８ＸＦＷ２０８１Ａ型无接触旋转变压器详细规范

中华人民共和国电子行业军用标准FL5990
J28XFW2081A型
SJ20335—93Www.bzxZ.net
无接触旋转变压器详细规范
Brushless resolvev,Electrical,TypeJ28xFW2081A，
Detail specificationfor
1993-05-11发布
1993-07-01实施

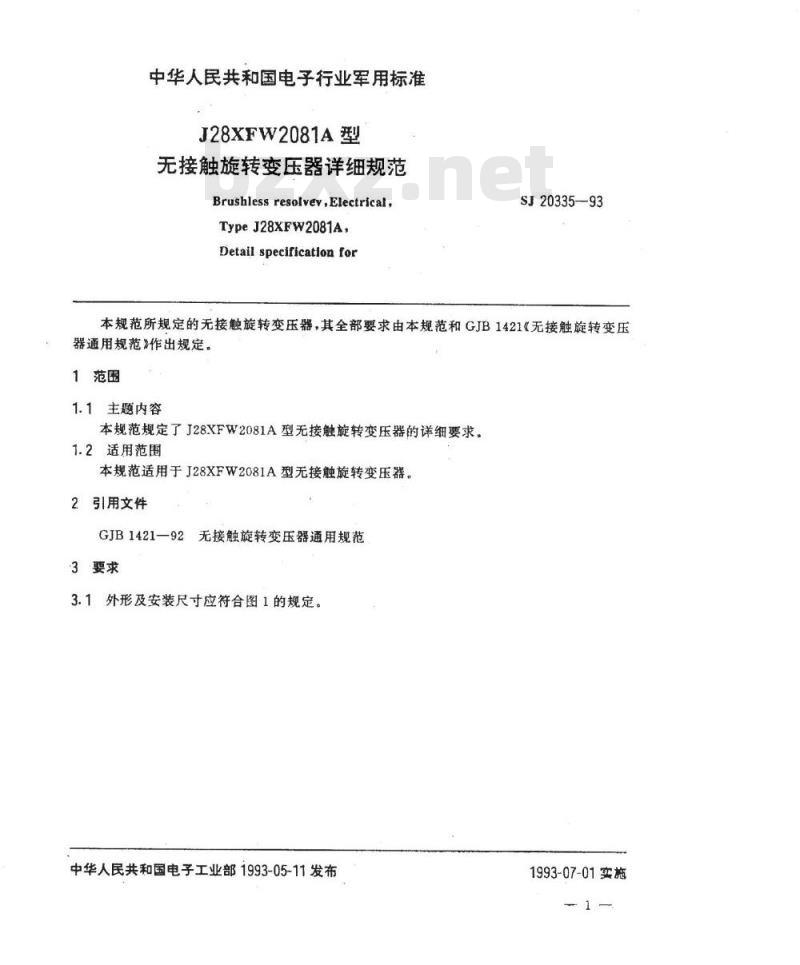

中华人民共和国电子工业部、批准中华人民共和国电子行业军用标准J28XFW2081A型
无接触旋转变压器详细规范
Brushlessresolvey,ElectricalTypeJ28xFW2081A,
Detail specification for
SJ20335—93
本规范所规定的无接触旋转变压器，其全部要求由本规范和GJB1421《无接触旋转变压器通用规范》作出规定。
1范围
1.1主题内容
本规范规定了J28XFW2081A型无接触旋转变压器的详细要求。1.2适用范围
本规范适用于J28XFW2081A型无接触旋转变压器。引用文件
GJB1421一92无接触旋转变压器通用规范3要求

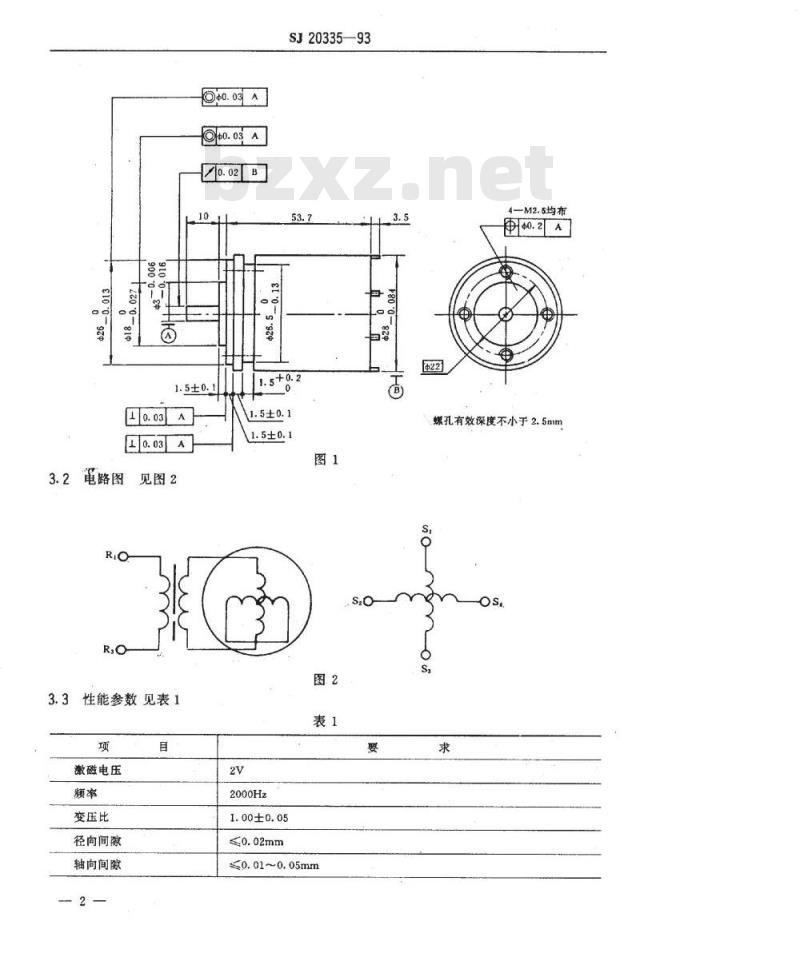

3.1外形及安装尺寸应符合图1的规定。中华人民共和国电子工业部1993-05-11发布1993-07-01实施
+20g-1
E10'0-
SJ20335—93
3.2电路图
见图2
3.3性能参数见表1
激磁电压
变压比
径向间隙
轴向间隙
2000Hz
1.00±0.05
≤0.01~0.05mm
一M2.5均布
螺孔有效深度不小于2.5mm
静摩擦力矩
空载电流
消耗功率
开路输入阻抗
开路输出阻抗
短路输出阻抗
相位移
电气误差
总值零位电压
规定脉冲冲击
低温低气压
高温低气压
恒加速度
质量保证期
附加说明：
SJ20335—93

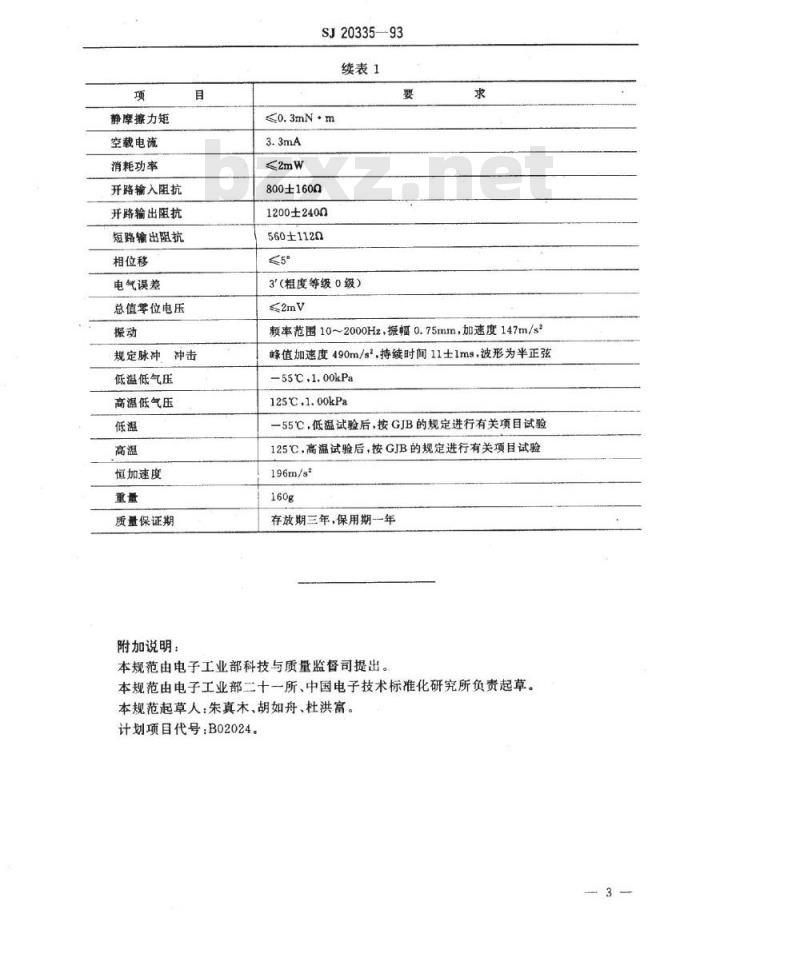

续表1
≤0.3mN·m
≤2mW
800±1600
1200±2400
560±1120
3'（粗度等级0级）
频率范围10~2000Hz，握幅0.75mm，加速度147m/s2蜂值加速度490m/s，持续时间11土1ms，波形为半正弦-55c.1.00kPa
125.1.00kPa
一55C低温试验后，按GJB的规定进行有关项目试验125C，高温试验后，按GJB的规定进行有关项目试验196m/s
存放期三年，保用期一年
本规范由电子工业部科技与质量监督司提出。本规范由电子工业部二十一所、中国电子技术标准化研究所负责起草。本规范起草人：朱真木、胡如舟、杜洪富。计划项目代号：B02024。
