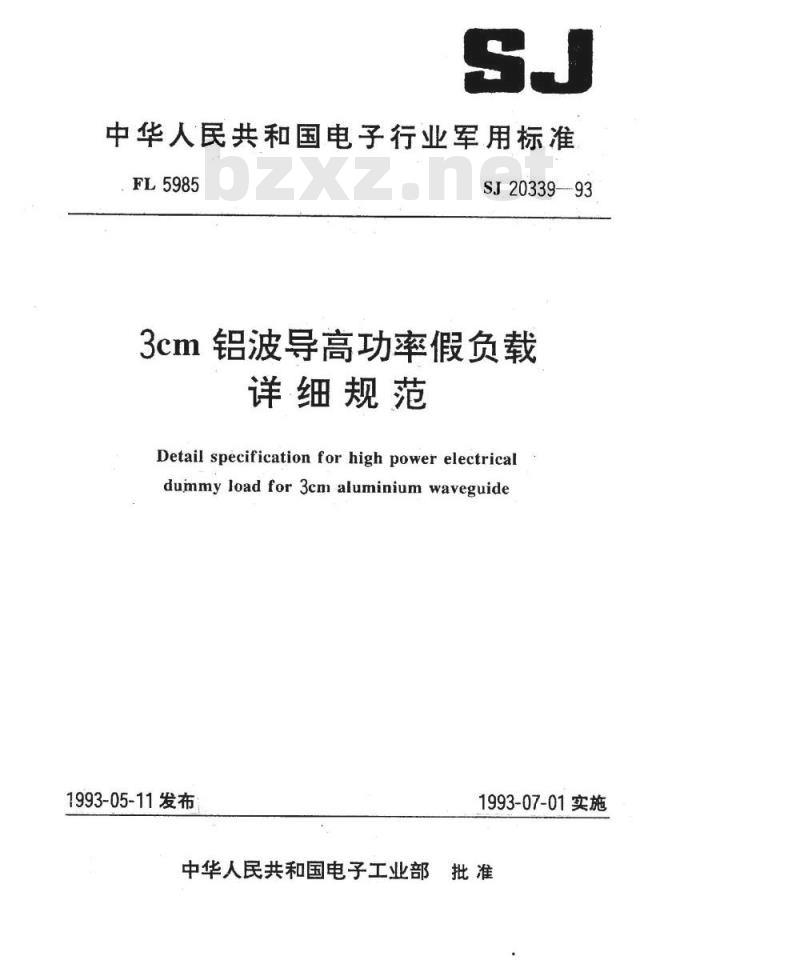

中华人民共和国电子行业军用标准FL5985
SJ20339—-93
3cm铝波导高功率假负载
详细规范
Detail specification for high power electricaldummy load for 3cm aluminium waveguide1993-05-11发布
1993-07-01实施

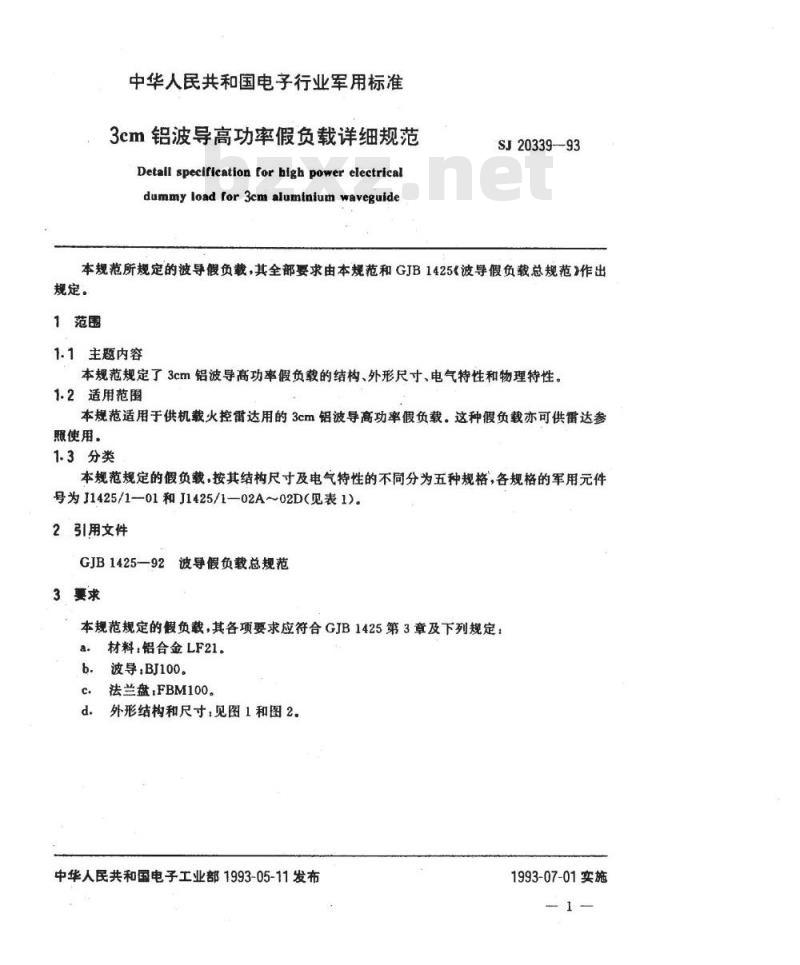

中华人民共和国电子工业部批准中华人民共和国电子行业军用标准3cm铝波导高功率假负载详细规范Detail specification for high power electricaldummy load for 3cm aluminium waveguideSJ20339—93
本规范所规定的波导假负载，其全部要求由本规范和GJB1425《波导假负载总规范》作出规定。
1范围
1.1主题内容
本规范规定了3cm铝波导高功率假负载的结构、外形尺寸、电气特性和物理特性。1.2适用范围下载标准就来标准下载网
本规范适用于供机载火控雷达用的3cm铝波导高功率假负载。这种假负载亦可供雷达参照使用，
1.3分类
本规范规定的假负载，按其结构尺寸及电气特性的不同分为五种规格，各规格的军用元件号为J1425/1—01和J1425/1—02A~02D（见表1）。2引用文件
GJB1425—92波导假负载总规范
3要求
本规范规定的假负载，其各项要求应符合GJB1425第3章及下列规定：材料：铝合金LF21。
b.波导，BJ100。
法兰盘：FBM100。
外形结构和尺寸见图1和图2.
中华人民共和国电子工业部1993-05-11发布1993-07-01实施
（50）
SJ20339—93

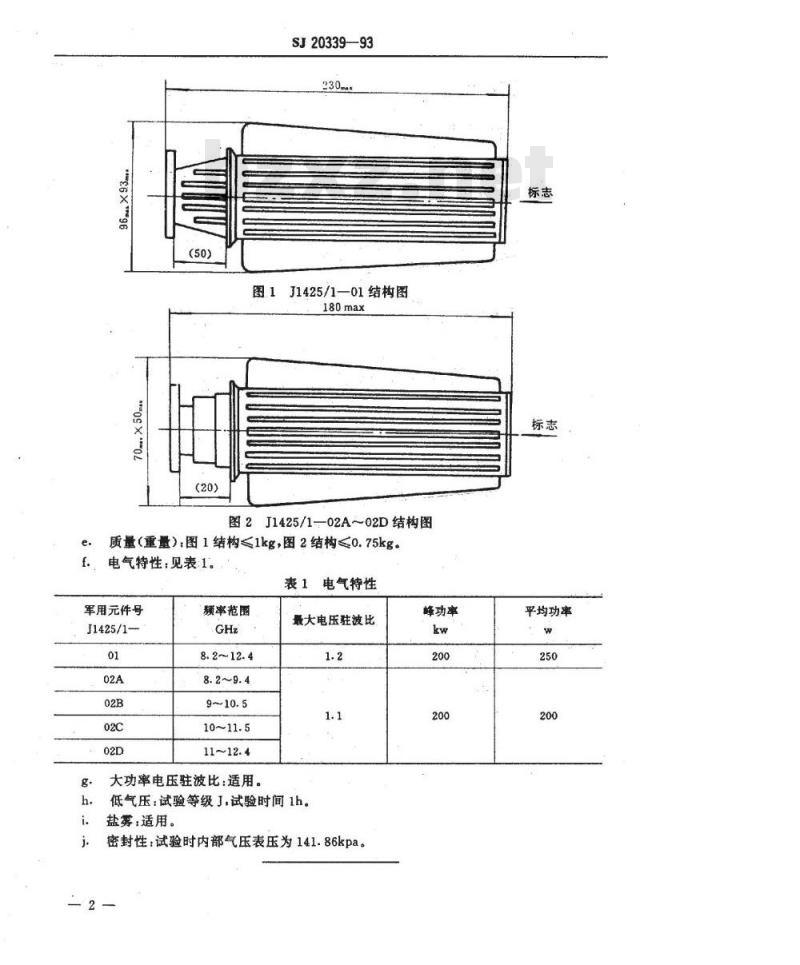

图1J1425/1-01结构图
180max
图2J1425/1-—02A~02D结构图
质量（重量）：图1结构<1kg，图2结构<0.75kg。电气特性：见表1。
表1电气特性
军用元件号
J1425/1-
频率范围
大功率电压驻波比：适用。
最大电压驻波比
低气压：试验等级J，试验时间1h。盐雾：适用。
密封性：试验时内部气压表压为141.86kpa。峰功率
平均功率

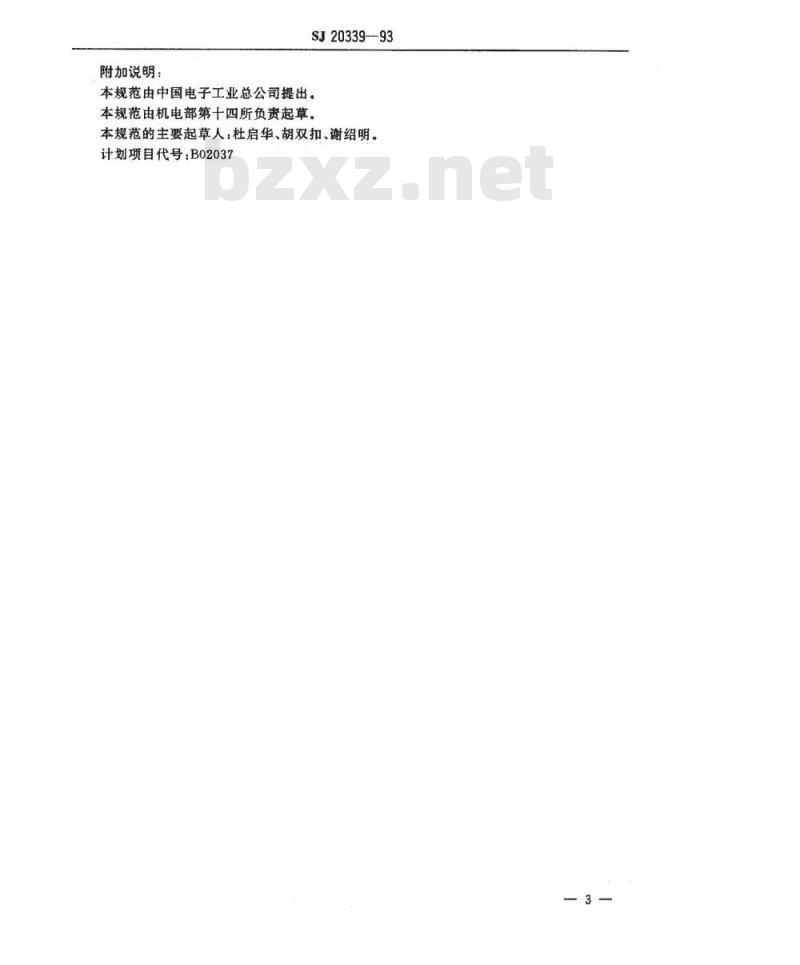

附加说明：
SJ20339-93
本规范由中国电子工业总公司提出。本规范由机电部第十四所负责起草。本规范的主要起草人，杜启华、胡双扣、谢绍明。计划项目代号：B02037
