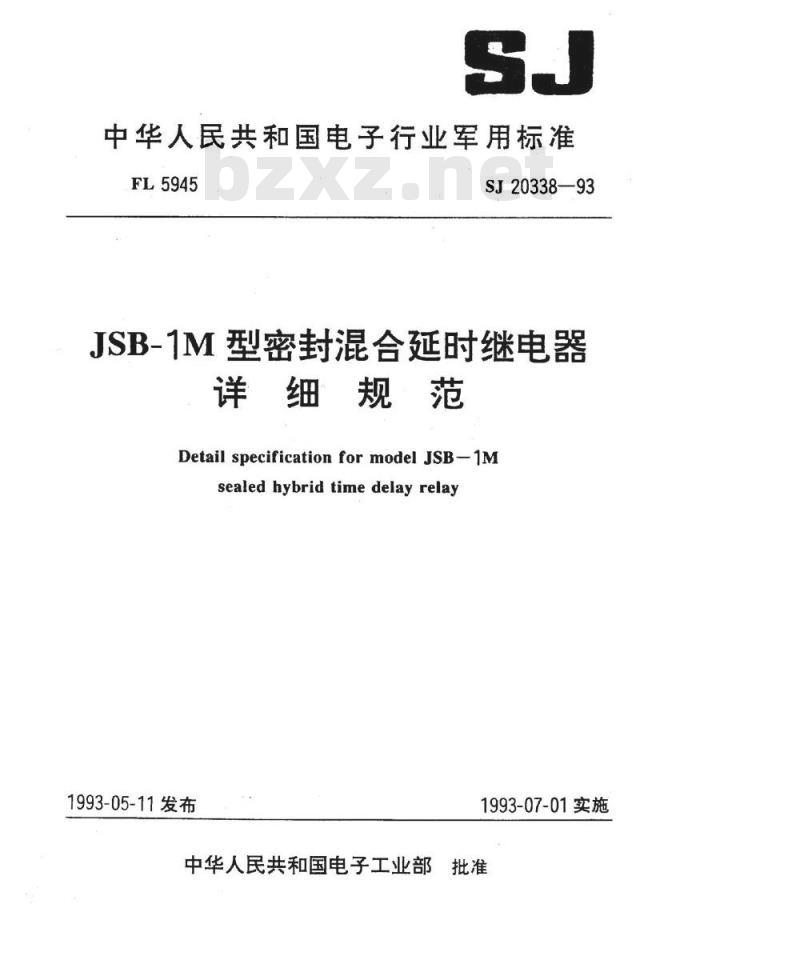

中华人民共和国电子行业军用标准FL5945
SJ20338—93
JSB-1M型密封混合延时继电器
详细规范
Detail specification for model JSB-1Msealed hybrid time delay relay1993-05-11发布
1993-07-01实施
中华人民共和国电子工业部批准中华人民共和国电子行业军用标准JSB-1M型密封混合延时继电器
详细规范
DetailspecificationformodelJSB-1Msealed hybrid time delay relaySJ20338—93
本规范规定的维电器，其全部要求由本规范和GJB1513--92混合和固体延时继电器总规范》组成。

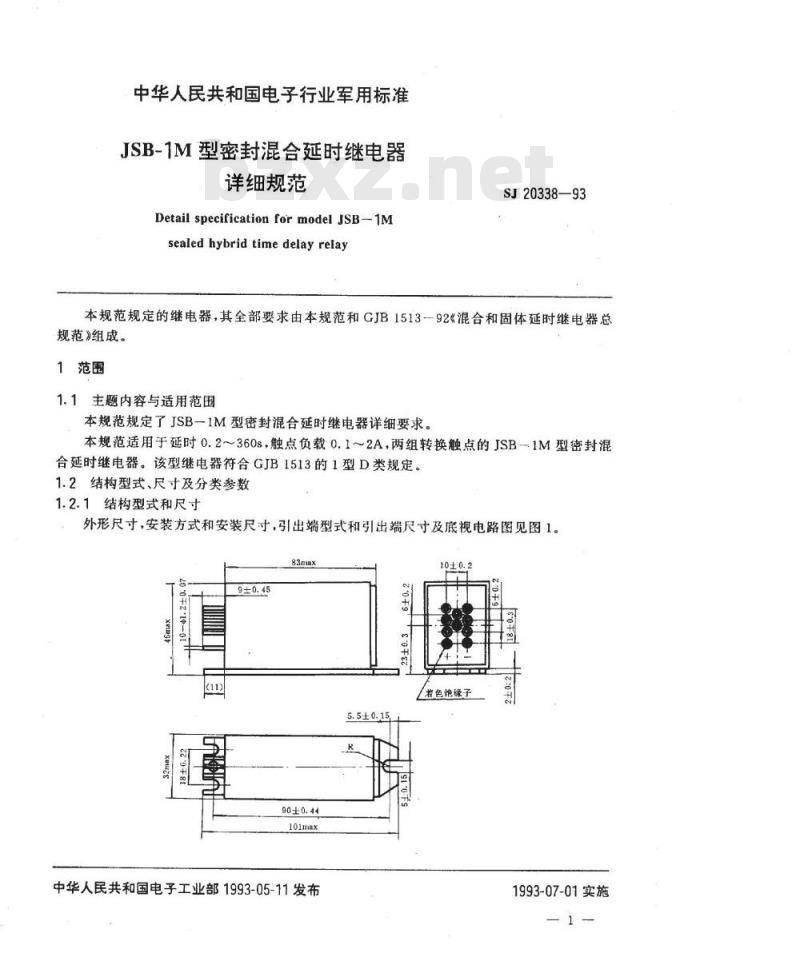

1范围
1.1主题内容与适用范围
本规范规定了JSB一1M型密封混合延时继电器详细要求本规范适用于延时0.2~360s，触点负载0.1～2A，两组转换触点的JSB一1M型密封混合延时继电器。该型继电器符合GJB1513的1型D类规定。1.2结构型式、尺寸及分类参数
1.2.1结构型式和尺寸
外形尺寸，安装方式和安装尺寸，引出端型式和引出端尺寸及底视电路图见图1。83max
101max
中华人民共和国电子工业部1993-05-11发布5.5±0
60千81
着色绝缘子
1993-07-01实施

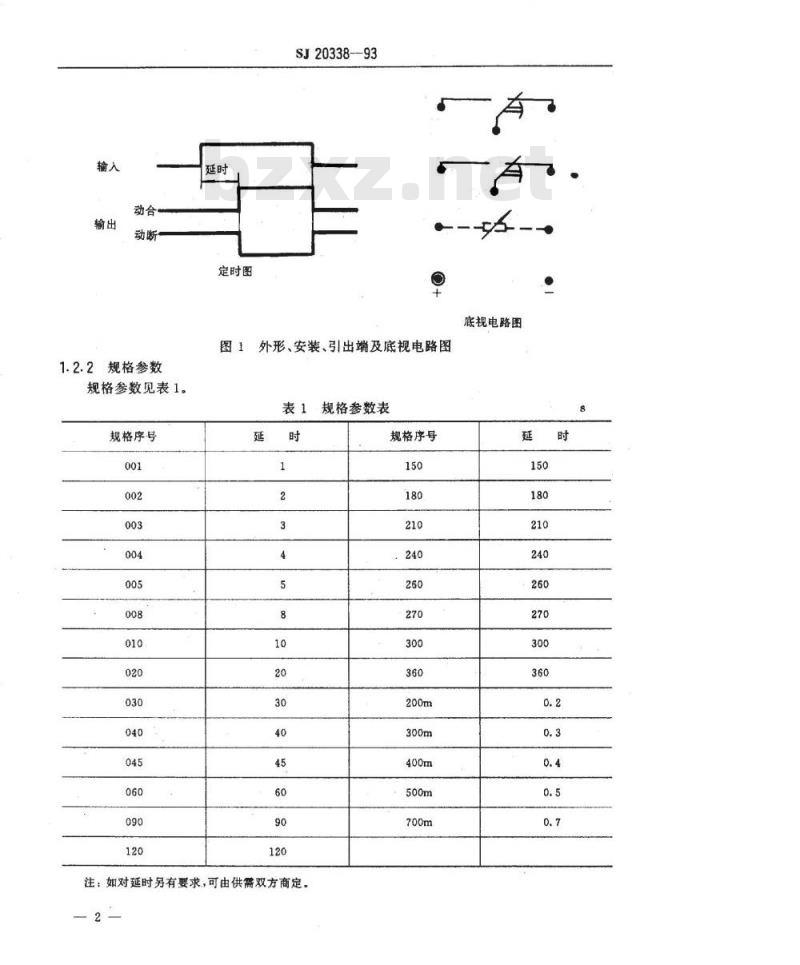

1.2.2规格参数
规格参数见表1。
规格序号
定时图
SJ20338--93
图1外形、安装、引出端及底视电路图表1规格参数表
注：如对延时另有要求，可由供需双方商定。2
规格序号
底视电路图

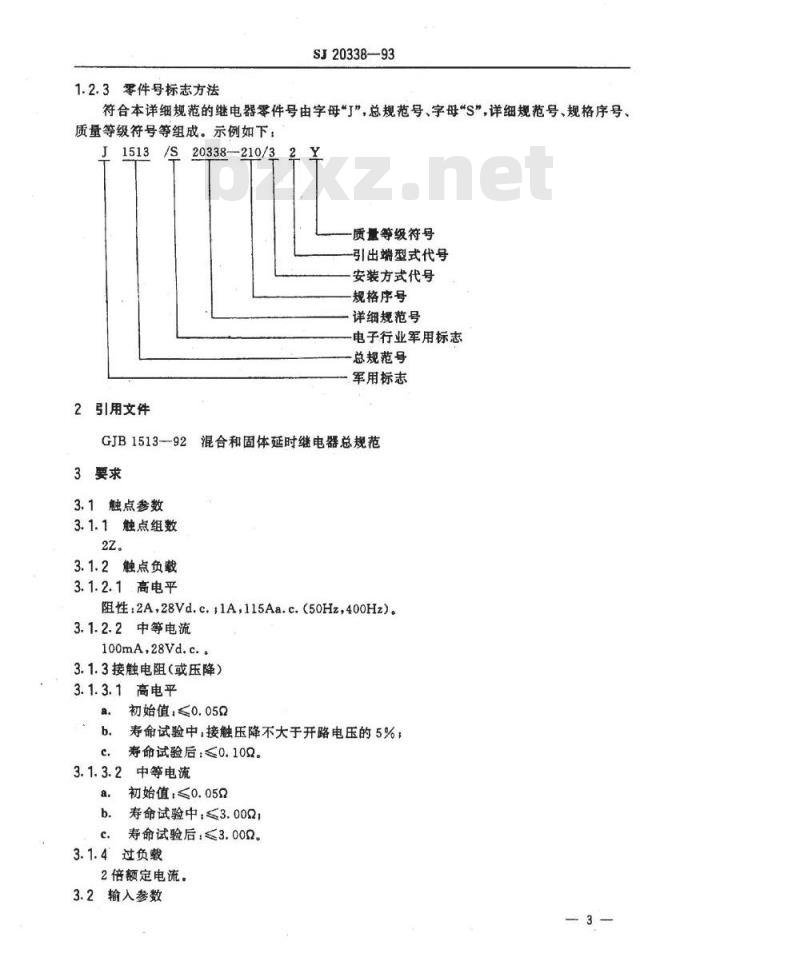

1.2.3零件号标志方法
SJ20338-93
符合本详细规范的继电器零件号由字母“丁”，总规范号、字母S”，详细规范号、规格序号、质量等级符号等组成。示例如下：J1513
2引用文件
20338--210/3
质量等级符号
引出端型式代号
安装方式代号
规格序号
详细规范号
电子行业军用标志
总规范号
军用标志
GJB1513-92混合和固体延时继电器总规范3要求
3.1触点参数
3.1.1触点组数
3.1.2触点负载
3.1.2.1高电平
阻性：2A，28Vd.c.,1A115Aa.c.（50Hz，400Hz)。3.1.2.2中等电流
100mA,28Vd.c.
3.1.3接触电阻（或压降）
3.1.3.1高电平
初始值，≤0.052
寿命试验中，接触压降不大于开路电压的5%，寿命试验后：≤0.100。
3.1.3.2中等电流
初始值：<0.052
寿命试验中，≤3.002
寿命试验后，≤3.002。
3.1.4过负载
2倍额定电流。

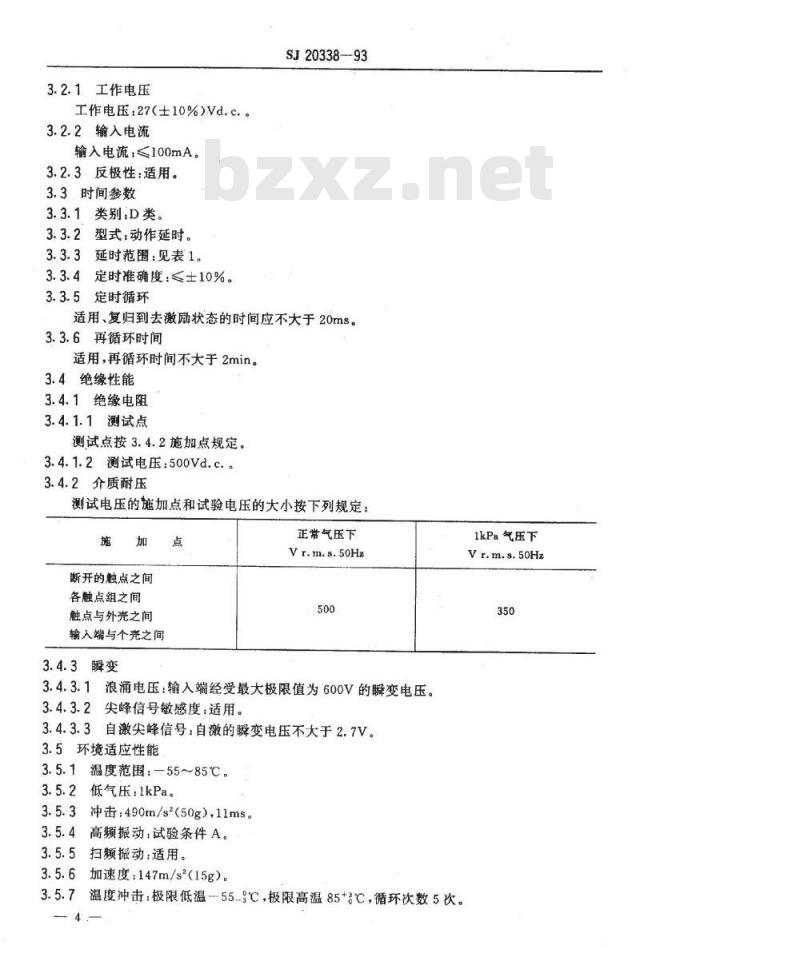

3.2输入参数
3.2.1工作电压
工作电压：27（士10%)Vd.c.。
3.2.2输入电流
输入电流，≤100mA。
3.2.3反极性：适用。
3.3时间参数
3.3.1类别:D类。
3.3.2型式，动作延时。www.bzxz.net
延时范围：见表1。
3.3.4定时准确度：≤±10%。
3.3.5定时循环
SJ20338-93
适用、复归到去激励状态的时间应不大于20ms。3.3.6再循环时间
适用，再循环时间不大于2min。3.4绝缘性能
3.4.1绝缘电阻
3.4.1.1测试点
测试点按3.4.2施加点规定。
3.4.1.2测试电压：500Vd.c.
3.4.2介质耐压
测试电压的施加点和试验电压的大小按下列规定：施加
断开的触点之间
各触点组之间
触点与外壳之间
输入端与个壳之间
3.4.3瞬变
正常气压下
Vr.m.s.50Hz
3.4.3.1浪涌电压：输入端经受最大极限值为600V的瞬变电压。3.4.3.2尖峰信号感度：适用。
3.4.3.3自激尖峰信号：自激的瞬变电压不大于2.7V。3.5环境适应性能
3.5.1温度范围：-55~85℃。
3.5.2低气压，1kPa。
3.5.3冲击：490m/s2（50g），11ms。3.5.4高频振动：试验条件A。
3.5.5扫频振动：适用。
3.5.6加速度：147m/s（15g）。温度冲击：极限低温-55-9℃，极限高温85+℃，循环次数5次。3.5.7
1kPa气压下
Vr.m.s.50Hz
3.5.8低温工作：适用。
耐溶剂：适用。
耐湿：适用。
电磁干扰：适用。
连续电流：适用。
线圈寿命：适用。
耐焊接热：适用。
盐雾（腐蚀）：适用。
3.6结构要求和物理性能
外形与安装尺寸：见图1。
引出端与配置尺寸，见图1。
3.6.3可焊性：适用。
SJ20338—93
密封：允许的最大漏率为10-1Pa·cm/s3.6.5
引出端强度：拉力为15N。
重量：≤250g。
3.7筛选：低温一55℃，高温85℃。3.8寿命
高电平：1×105次；
中等电流：5×10*次；
试验时环境温度：85℃。
质量保证规定
鉴定检验
鉴定检验表按表2规定。
表2鉴定检验
检验项目
1组（全部样品）
外观和机械检查
可焊性
绝缘电阻
介质耐压
接触电阻（或压降）
输入电流
本规范条款
3.6.1,3.6.2,3.6.6
GJB1513的条款
3.1,3.3,3.4,3.4.7
3.1,3.5.1
3.46.3.47
试验方法
GJB1513的条款
4.7.33.2.4
受检的
样品数
检验项目
定时循环
再循环时间
反极性
（共2只样品）
电磁干扰
连续电流
线圈寿命
耐焊接热
盐雾(腐蚀)
（共4只样品）
温度冲击
低温工作
高频振动
加速度
耐溶剂
引出端强度
（共2只样品）
过负载
扫频振动
（共2只样品）
中等电流
本规范条款
3.1.2.1.,3.8
3.1.2.2,3.8
SJ20338--93
续表 2
GJB1513的条款
注：1）1只未封罩的样品只经受内部检查。4.2质量一致性检验
4.2.1A组检验
A组检验表按表3规定。
试验方法
GJB1513的条款
4.7.35.1.2
4.7.35.2.2
受检的
样品数
检验项目
绝缘电阻
介质耐压
接触电阻（或压降）
输入电流
反极性
定时循环
再循环时间
产品检查1）
本规范的条款
3.6.1,3.6.2
注：1）每批中测量2只样品的尺寸。4.2.2B组检验
B组检验表按表4规定。
检验项目
SJ20338—93
A组检验
GJB1513的条款
3.1..3.5.1,
3.46,3.47
表4B组检验
本规范的条款
输人电流
反极性
温度冲击
扫频振动
3.1.2.1,3.8
试验方法
GJB1513的条款
受检样品数
试验方法
GJB1513的条款
注，1）第1次试验负载为直流阻性，第2次试验负载为交流阻性，依次交替。GJB1513的条款
4.7.35.2.2
4.2.3C组检验
C组检验表按表5规定。
检验项目
本规范的条款
C1分组
电磁干扰
连续电流
C2分组
过负载
直流阻性
（1只继电器）
交流以组性
（1只继电器）
C3分组
耐焊接热
盐雾（腐蚀）
温度冲击
高频振动
加速度
引出端强度
附加说明：
3.1.2.1,3.8
3.1.2.1,3.8
SJ20338-93
表5C组检验
GJB1513的条款
本规范由中国电子工业总公司科技质量局提出本规范由中国电子技术标准化研究所归口。本规范由国营第八九一厂负责起草。本规范主要起草人：刘国洪、石延珍。计划项目代号：B12024。
试验方法
GJB1513的条款
4.7.35.1.2
4.7.35.2.2
4.7.35.2.2
受检的样品数
