【电子行业标准(SJ)】 ＲＮ１０６１型膜固定电阻网络详细规范

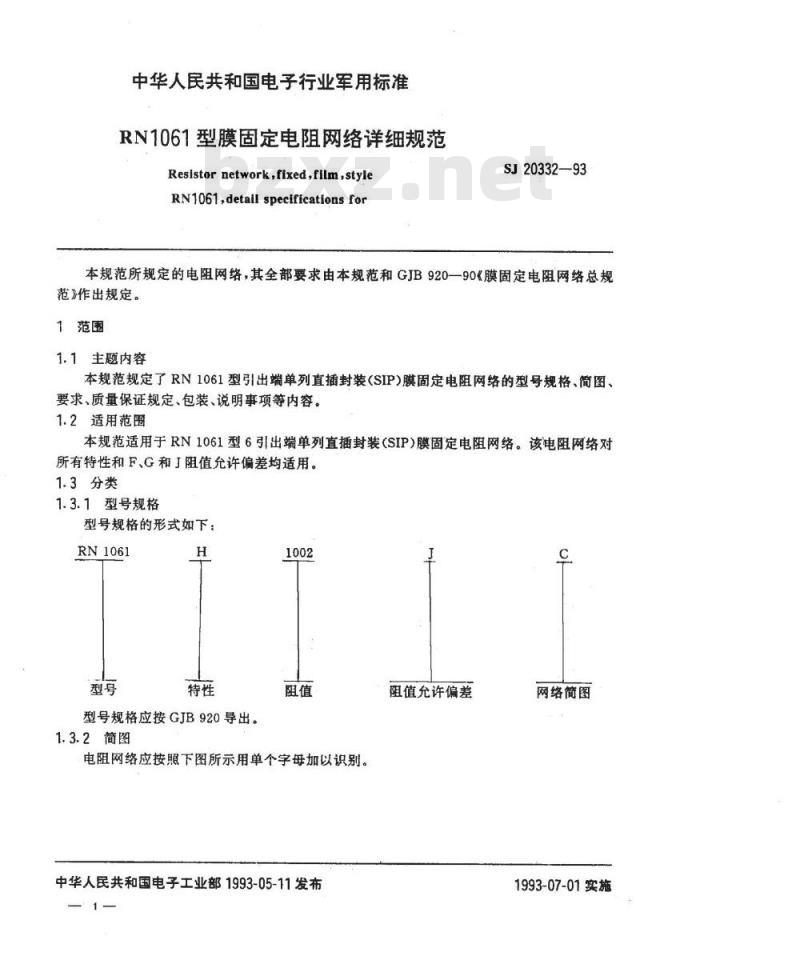

中华人民共和国电子行业军用标准RN1061型膜固定电阻网络详细规范Resistornetwork,fixed,film,styleRN1061,detall specificationsforSJ20332—93
本规范所规定的电阻网络，其全部要求由本规范和GJB920一90《膜固定电阻网络总规范》作出规定。
1范围
1.1主题内容
本规范规定了RN1061型引出端单列直插封装(SIP)膜固定电阻网络的型号规格、简图、要求、质量保证规定、包装、说明事项等内容。1.2适用范围
本规范适用于RN1061型6引出端单列直插封装（SIP）膜固定电阻网络。该电阻网络对所有特性和F、G和J阻值允许偏差均适用。1.3分类
1.3.1型号规格
型号规格的形式如下：
RN1061
型号规格应按GJB920导出。
1.3.2简图
电阻网络应按照下图所示用单个字每加以识别。中华人民共和国电子工业部1993-05-11发布阻值允许偏差

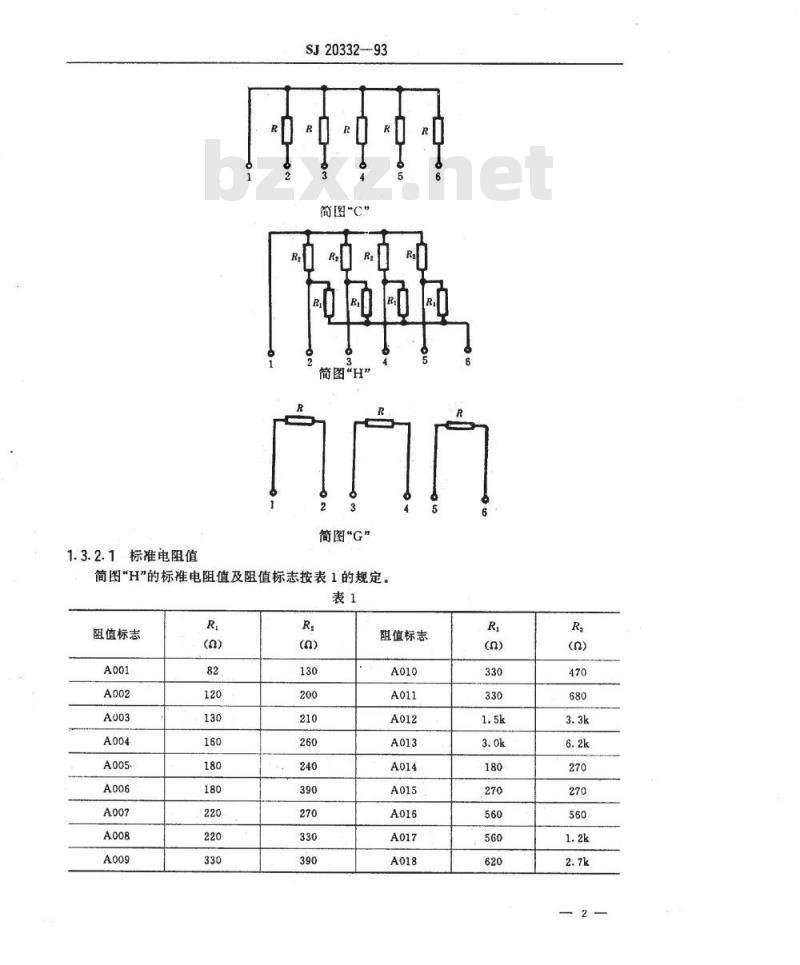

网络简图
1993-07-01实施
1.3.2.1：标准电阻值
SJ.2033293
简图\c”
简图H\
简图“G\
简图\H\的标准电阻值及阻值标志按表1的规定。表1
阻值标志
阻值标志
2引用文件
2.1引用标准
SJ20332-93
GJB920-90
膜固定电阻网络总规范

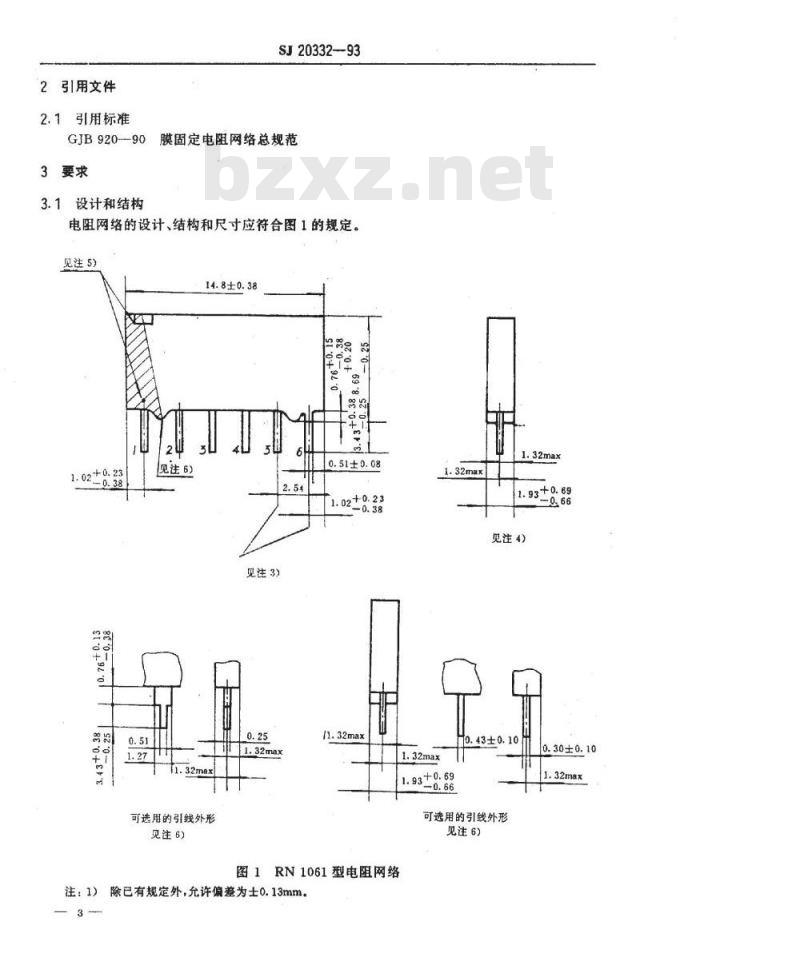

3要求
3.1设计和结构
电阻网络的设计、结构和尺寸应符合图1的规定。见注5）
14.8±0.38
1.02+0.23
见注6）
可选用的引线外形
见注6)
见注3）
0.51±0.08
1.02+0.23
1.93+0.69
见注4)
0.43±0.10
1.93+0.69
可选用的引线外形
见注6）
图1RN1061型电阻网络
注：1）除已有规定外，允许偏差为士0.13mm。3
0.30±0.10
SJ20332-93
上图给出了产品的典型包封形式，只要不改变产品的功能，在给定的外形规范内有轻微的偏差是充许的。
引出端中心距的测盘应从产品本体露出引出端的点进行。测量应从产品本体到露出引出端的点进行。4）
第一引出端的定位应在第一引出端附近的阴影区内用斜角、数字1或圆点表示。如果在本体上设暨支座，要求至少有二个支座，如果任选，可以在本体设暨支座，也可用带支座的引线。

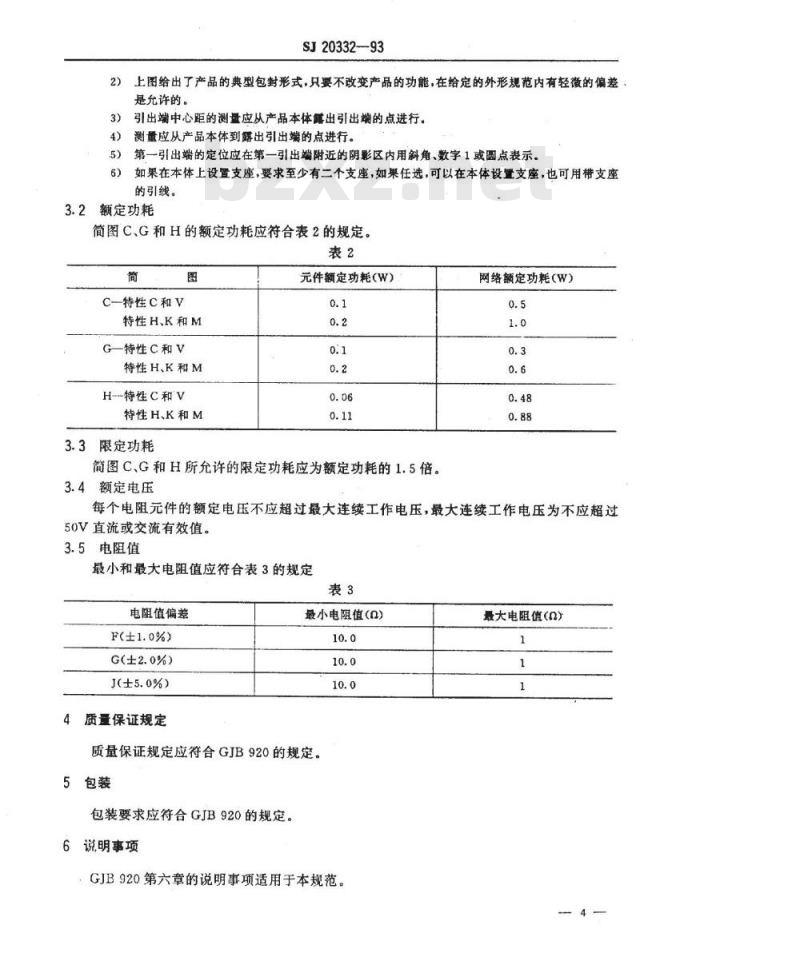

3.2额定功耗
简图C、G和H的额定功耗应符合表2的规定。表2
C特性C和V
特性H.K和M
G特性C和V
特性H、K和M
H--特性C和V
特性H、K和M
3.3限定功耗
元件额定功耗（W）
简图C、G和H所允许的限定功耗应为额定功耗的1.5倍。3.4额定电压
网络额定功耗（W）
每个电阻元件的额定电压不应超过最大连续工作电压，最大连续工作电压为不应超过50V直流或交流有效值。
3.5电阻值
最小和最大电阻值应符合表3的规定表3
电阻值偏差
F(±1.0%)
G(±2.0%）
J（±5.0%)bzxz.net
质量保证规定
最小电阻值(Q)
质量保证规定应符合GJB920的规定。5包装
包装要求应符合GJB920的规定。说明事项
GJB920第六章的说明事项适用于本规范。最大电阻值（0）

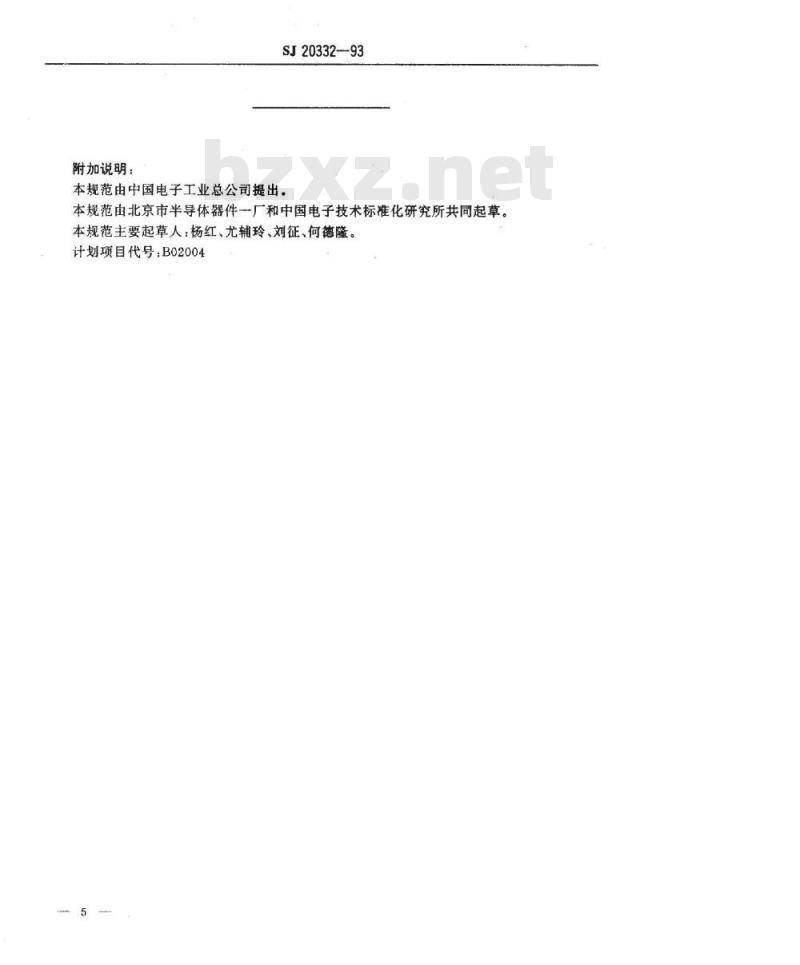

附加说明：
SJ2033293
本规范由中国电子工业总公司提出。本规范由北京市半导体器件厂和中国电子技术标准化研究所共同起草。本规范主要起草人：杨红、尤辅玲、刘征、何德隆。计划项目代号：B02004
