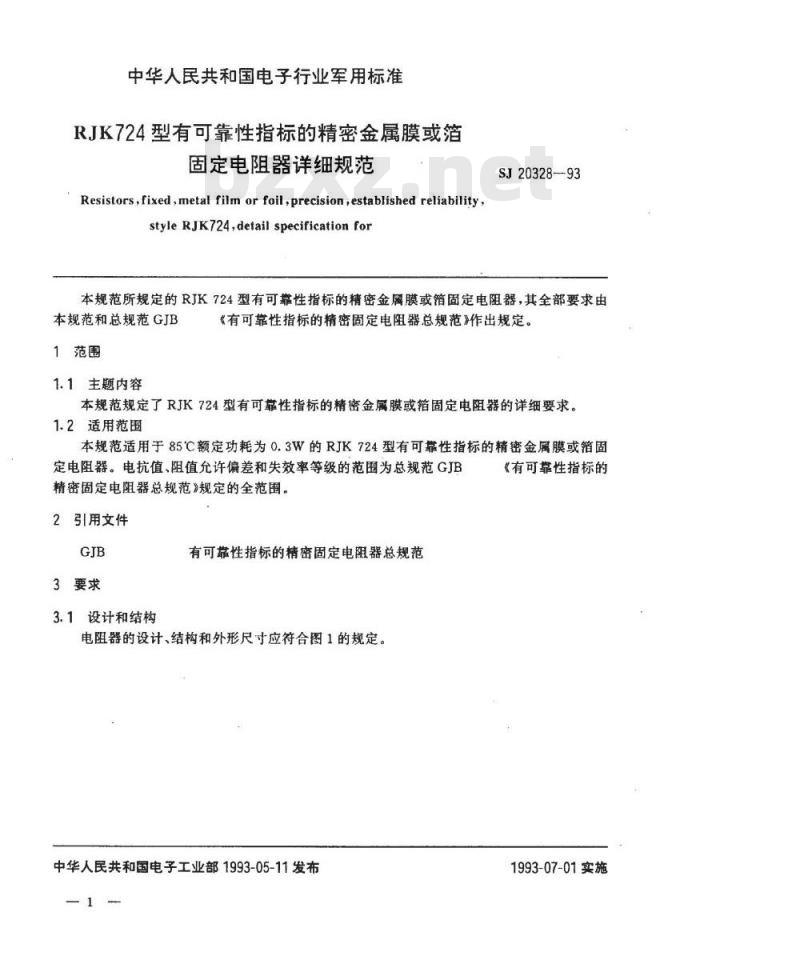

中华人民共和国电子行业军用标准RJK724型有可靠性指标的精密金属膜或箔固定电阻器详细规范
Resistors,fixed,metal film or foil,precision,established reliability,styleRJK724,detail specification forSJ20328-93
本规范所规定的RJK724型有可靠性指标的精密金属膜或箱固定电阻器，其全部要求由本规范和总规范GJB
1范围
1.1主题内容
《有可靠性指标的精密固定电阻器总规范》作出规定。本规范规定了RJK724型有可靠性指标的精密金属膜或箱固定电阻器的详细要求，1.2适用范围
本规范适用于85℃C额定功耗为0.3W的RJK724型有可靠性指标的精密金属膜或箔固定电阻器。电抗值、阻值允许偏差和失效率等级的范围为总规范GJB精密固定电阻器总规范》规定的全范围。2引用文件
3要求
设计和结构

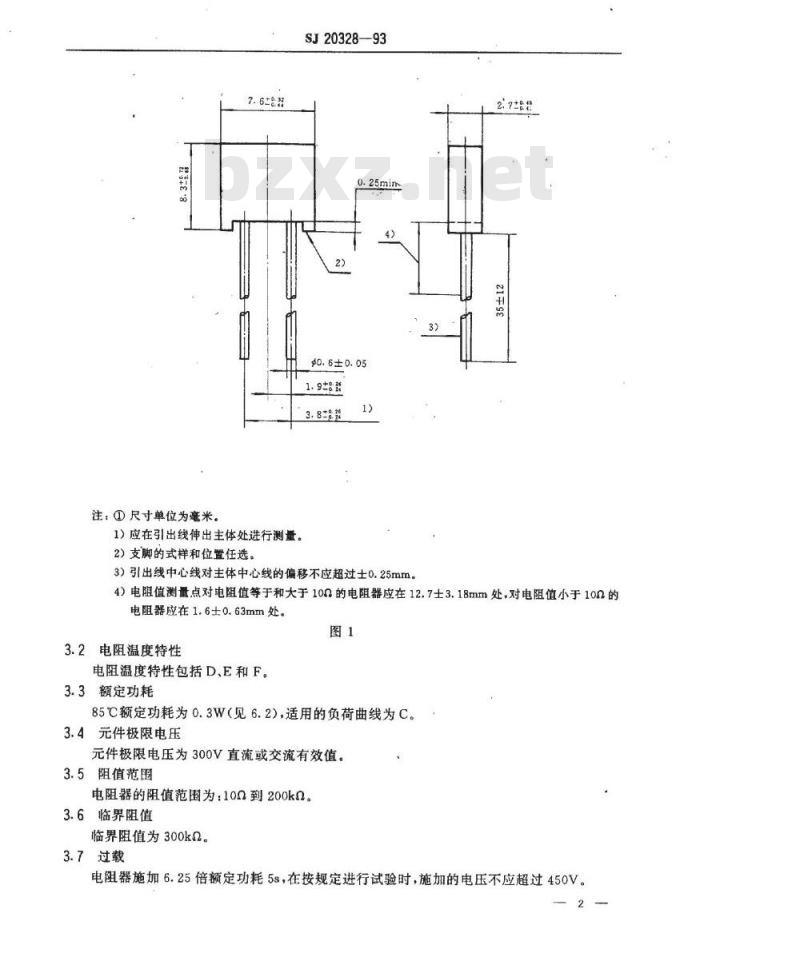

有可靠性指标的精密固定电阻器总规范电阻器的设计、结构和外形尺寸应符合图1的规定。中华人民共和国电子工业部1993-05-11发布《有可靠性指标的
1993-07-01实施
注：①尺寸单位为毫米。
SJ20328—93
$0.6±0.05
1）应在引出线伸出主体处进行测量。2）支脚的式样和位置任选。
3）引出线中心线对主体中心线的偏移不应超过士0.25mm。4）电阻值测量点对电阻值等于和大于10的电阻器应在12.7士3.18mm处，对电阻值小于100的电阻器应在1.6士0.63mm处，
3.2电阻温度特性
电阻温度特性包括D、E和F。
3.3额定功耗
85℃额定功耗为0.3W（见6.2)，适用的负荷曲线为C。3.4元件极限电压
元件极限电压为300V直流或交流有效值。3.5阻值范围
电阻器的阻值范围为：10Q到200kQ。3.6临界阻值
临界阻值为300k2。
3.7过载
电阻器施加6.25倍额定功耗5s，在按规定进行试验时，施加的电压不应超过450V。3.8介质耐压
电阻器施加试验电压如下：
在大气压下：300V；
b.在低气压下：200v。
3.9重量
最大重量应不超过-1g。
4质量保证规定
质量保证规定应按总规范GJB
规定。
5交货准备
包装要求应按总规范GJB
6说明事项
6.1说明事项
总规范GJB
规范。
6.225℃功耗值此内容来自标准下载网
SJ20328—93
《有可靠性指标的精密固定电阻器总规范》第4章的《有可靠性指标的精密固定电阻器总规范》第5章的规《有可靠性指标的精密固定电阻器总规范》第6章的说明事项适用于本25℃功耗值为0.6W，是在最高电压300V的条件下经2000h寿命试验确定的，但失效率等级是在85℃，0.3W和10000h寿命试验条件下确定的。附加说明：
本规范由中国电子工业总公司科技质量局提出。本规范由中国电子技术标准化研究所归口。本规范由国营七一八厂、中国电子技术标准化研究所负责起草。本规范主要起草人：满开来、刘宽、关银贵。计划项目代号：B12004。
