【电子行业标准(SJ)】 ＲＪＫ７２５型有可靠性指标的精密金属膜固定电阻器详细规范

中华人民共和国电子行业军用标准RJK725型有可靠性指标的精密金属膜固定电阻器详细规范
Resistorsfixed,metalfilm,precision,establishedreliabilitystyleRJK725,detail specificationforSJ20329-93
本规范所规定的RJK725型有可靠性指标的精密金属膜固定电阻器，其全部要求由本规范和总规范GJB
1范围
1.1主题内容
《有可靠性指标的精密固定电阻器总规范》作出规定。本规范规定了RJK725型有可靠性指标的精密金属膜固定电阻器的详细要求。1.2适用范围
本规范适用于85℃额定功耗为0.05W的RJK725型有可靠性指标的精密金属膜固定电阻器。电抗值、电阻温度特性、阻值允许偏差和失效率等级的范围为总规范GJB性指标的精密固定电阻器总规范》规定的全范围。2引用文件
3要求
3.1设计和结构

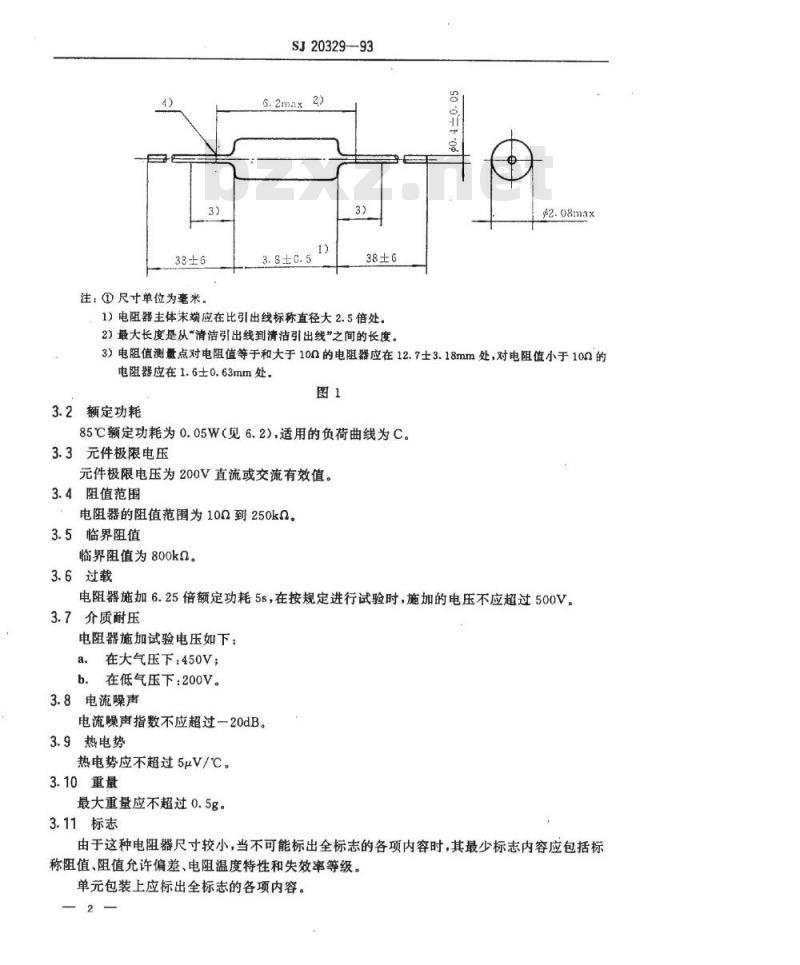

有可靠性指标的精密固定电阻器总规范电阻器的设计、结构和外形尺寸应符合图1的规定。中华人民共和国电子工业部1993-05-11发布《有可靠
1993-07-01实施
注：①尺寸单位为毫米，
SJ20329—93
1）电阻器主体未端应在比引出线标称直径大2.5倍处。2）最大长度是从“清洁引出线到清洁引出线”之间的长度。S0~0元+:00
3）电阻值测量点对电阻值等于和大于100的电阻器应在12.7士3.18mm处，对电阻值小于100的电阻器应在1.6士0.63mm处。
3.2额定功耗
85℃额定功耗为0.05W（见6.2).适用的负荷曲线为C。3.3元件极限电压Www.bzxZ.net
元件极限电压为200V直流或交流有效值。3.4阻值范围
电阻器的阻值范围为10Q到250k。3.5临界阻值
临界阻值为800ka。
3.6过载
电阻器施加6.25倍额定功耗5s，在按规定进行试验时，施加的电压不应超过500V。3.7介质耐压
电阻器施加试验电压如下：
a.在大气压下：450V；
b.在低气压下：200V。
3.8电流噪声
电流噪声指数不应超过20dB。
3.9热电势
热电势应不超过5V/℃。
3.10重量
最大重量应不超过0.5g。
3.11标志
由于这种电阻器尺寸较小，当不可能标出全标志的各项内容时，其最少标志内容应包括标称阻值、阻值允许偏差、电阻温度特性和失效率等级。单元包装上应标出全标志的各项内容。2
质量保证规定
质量保证规定应按总规范GJB
规定。
交货准备
包装要求应按总规范GJB
6说明事项
6.1说明事项
总规范GJB
规范。
6.225℃功耗值
SJ20329—93
《有可靠性指标的精密固定电阻器总规范》第4章的《有可靠性指标的精密固定电阻器总规范》第5章的规《有可靠性指标的精密固定电阻器总规范》第6章的说明事项适用于本25℃功耗值为0.1W，是在最高电压200V的条件下经2000h寿命试验确定的，但失效率等级是在85℃，0.05W和10000h寿命试验条件下确定的。附加说明：
本规范由中国电子工业总公司科技质量局提出。本规范由中国电子技术标准化研究所归口。本规范由国营七一八厂、中国电子技术标准化研究所负责起草。本规范主要起草人：满开来、刘宽、关银贵。计划项目代号：B12005。
