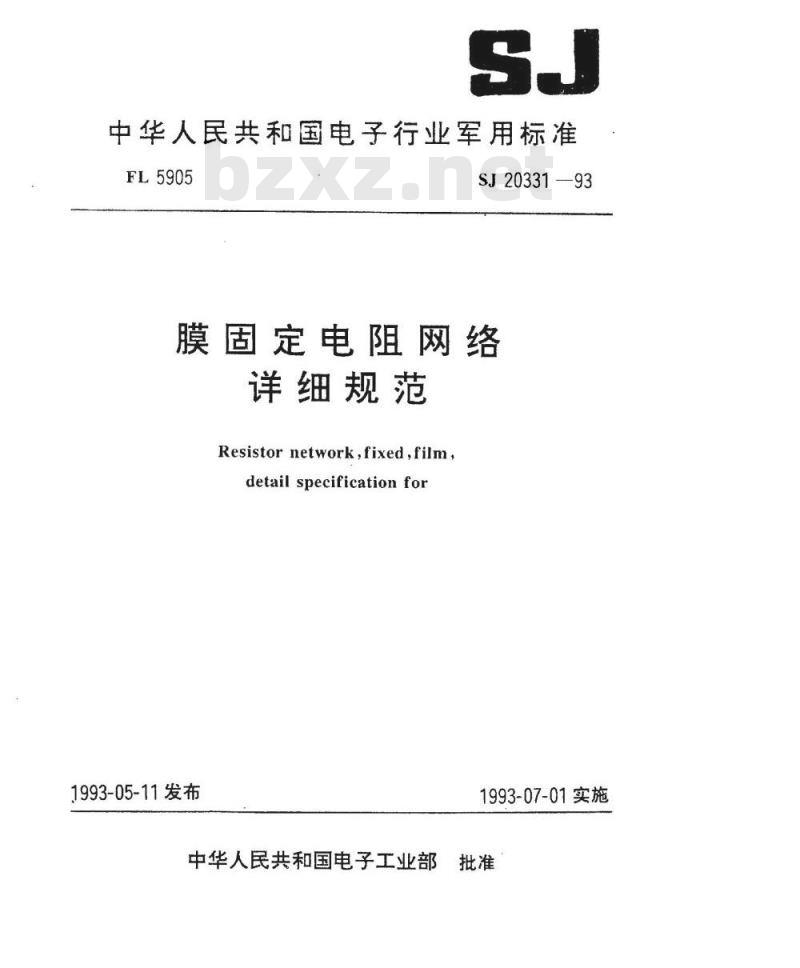

【电子行业标准(SJ)】 ＲＮ２１４１型膜固定电阻网络详细规范

中华人民共和国电子行业军用标准FL5905
SJ20331—93
膜固定电阻网络
详细规范
Resistornetwork,fixed,film
detail specificationfor
1993-05-11发布
1993-07-01实施
中华人民共和国电子工业部
3批准
中华人民共和国电子行业军用标准RN2141型膜固定电阻网络详细规范Resistornetwork,fixed,film,styleRN2141,detail specifications forSJ20331-93
本规范所规定的电阻网络，其全部要求由本规范和GJB920—90《膜固定电阻网络总规范》做出规定。
1范围
1.1主题内容
本规范规定了RN2141型14引出端双列直插封装（DIP)膜固定电阻网络的型号规格、简图、要求、质量保证规定、包装、说明事项等内容。1.2适用范围
本规范适用于RN2141型14引出端双列直插封装(DIR)膜固定电阻网络。该电阻网络对所有特性和阻值允许偏差均适用。1.3分类
1.3.1型号规格

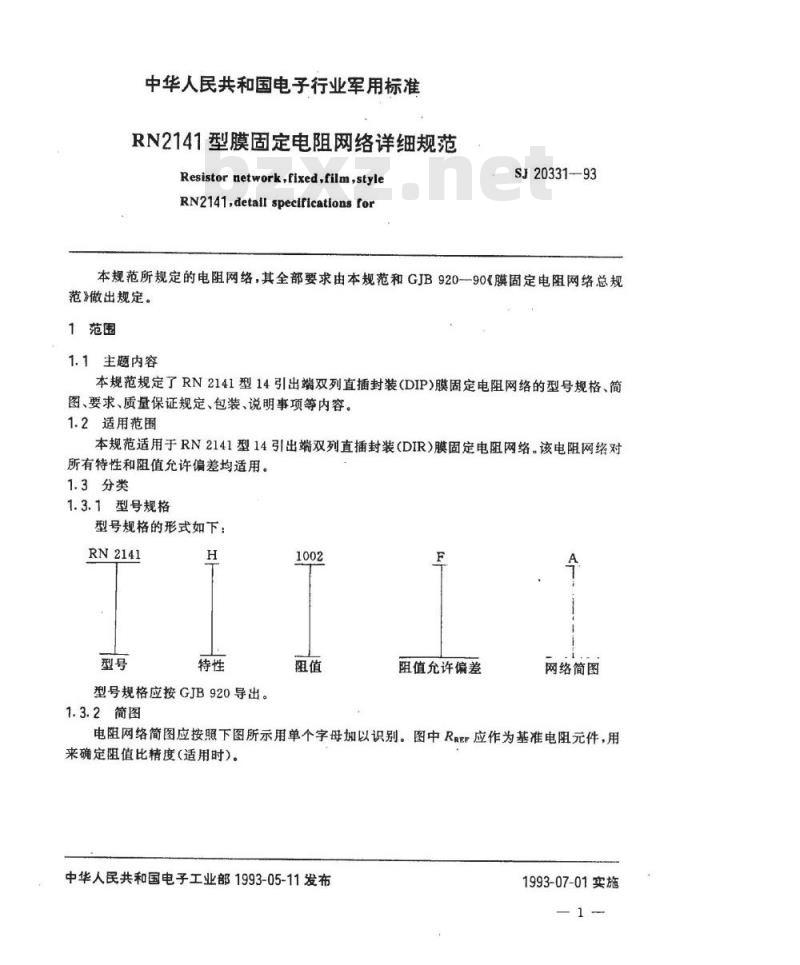

型号规格的形式如下：
RN2141
型号规格应按GJB920导出。
1.3.2简图
阻值允许偏差
网络简图

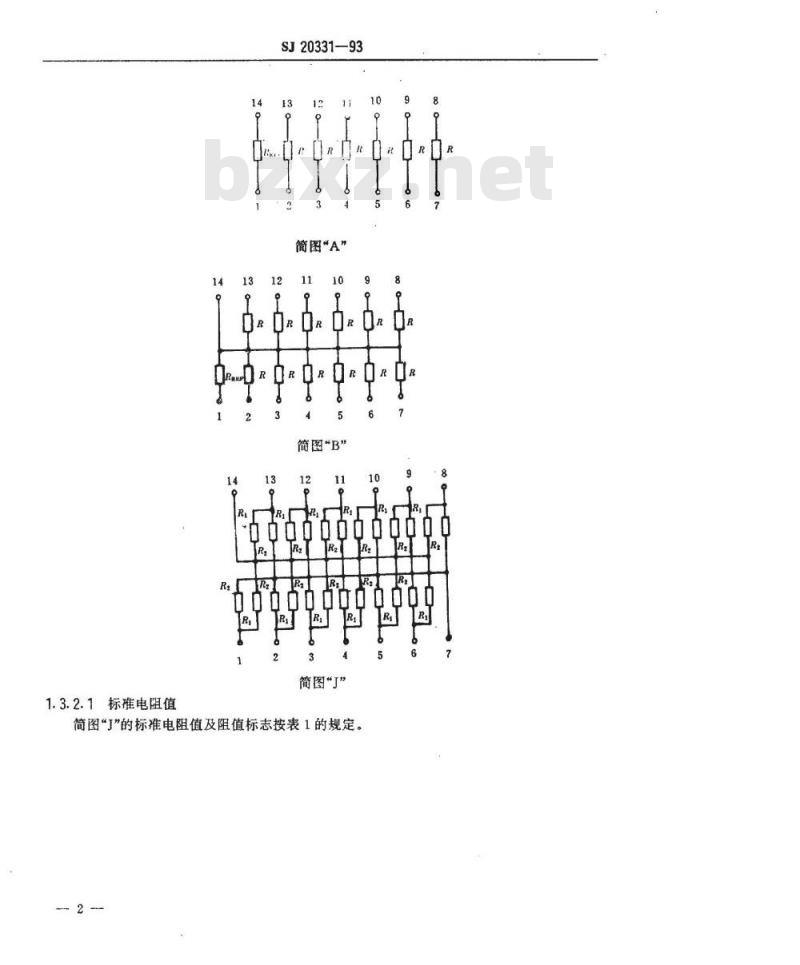

电阻网络简图应按照下图所示用单个字母加以识别。图中REr应作为基准电阻元件，用来确定阻值比精度（适用时）。中华人民共和国电子工业部1993-05-11发布1993-07-01实施
1.3.2.1标准电阻值
SJ20331—93
简图“A\
简图“B”
点商真
简图“」”

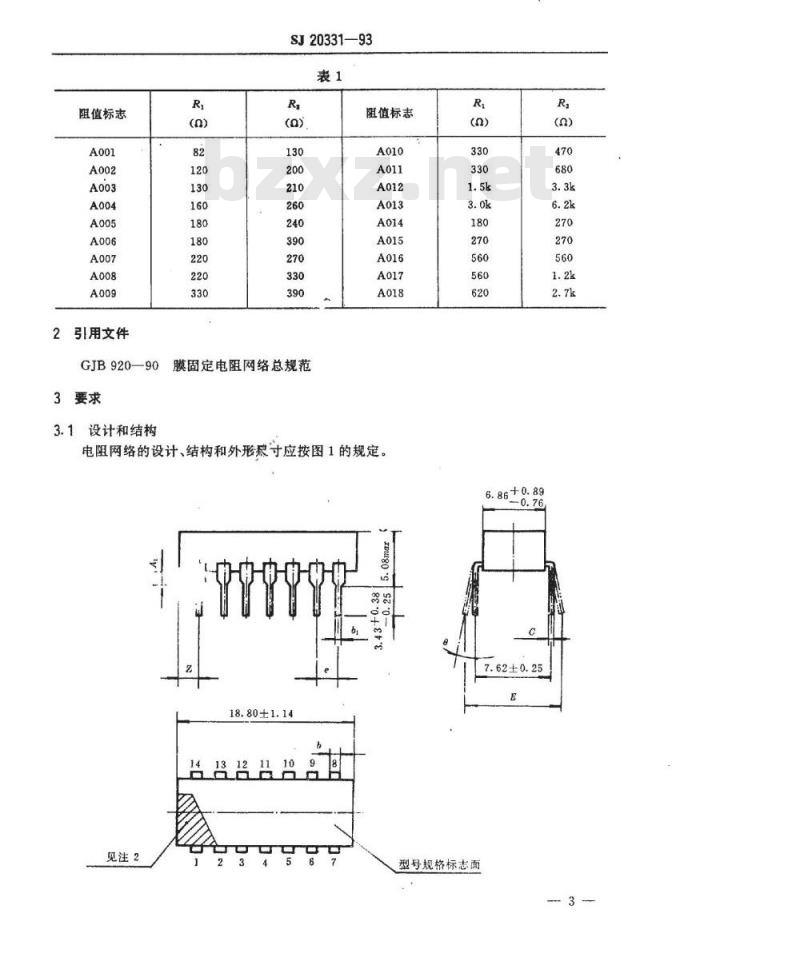

简图“J”的标准电阻值及阻值标志按表1的规定。8
阻值标志
2引用文件
SJ20331—93
GJB920—90
膜固定电阻网络总规范
3要求
3.1设计和结构
阻值标志
电阻网络的设计、结构和外形尽寸应按图1的规定。80
18.80±1.14
见注2
6.86+0.89
7.62±0.25
型号规格标志面
尺寸符号
SJ20331—93
最小值
最大值
角度(°)
上图给出了产品的典型封装形式，只要不改变产品的功能，在给定的外形范围内有轻微的偏离注：?
是允许的。
第一引出端的定位，应在第一引出端附近的阴影区内用一个小圆点、凹槽或数字“1”表示。②
图1RN2141型电阻网络
3.2额定功耗

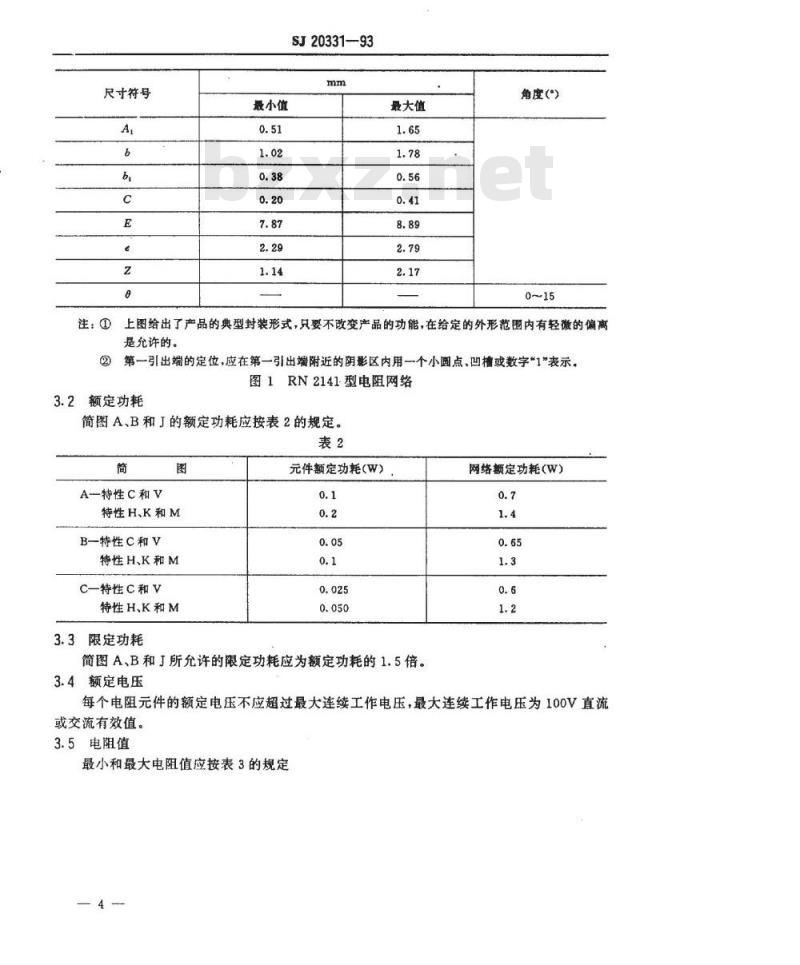

简图A、B和J的额定功耗应按表2的规定。表2
A特性C和V
特性H、K和M
B一特性C和V
特性H、K和M
C一特性C和V
特性H、K和M
3.3限定功耗
元件额定功耗（W）
简图A、B和J所允许的限定功耗应为额定功耗的1.5倍。3.4额定电压
网络额定功耗（W）
每个电阻元件的额定电压不应超过最大连续工作电压，最大连续工作电压为100V直流或交流有效值。
3.5电阻值
最小和最大电阻值应按表3的规定4
电阻值偏差
B(±0.1%)
D(±0.5%)
F(±1.0%)
G(±2.0%)
J(±5.0%)
质量保证规定
质量保证规定
SJ20331-93
最小电阻值(0)
质量保证规定应符合GJB920的规定。4.2J简图试验
最大电阻值(a)
对于丁简图试验，如直流电阻测量、电阻温度特性测量和短时间过载，应在各个引出端和适当的公共引出端之间在无分流电路补偿时进行。引出端的直流电阻值测量可采用符合第三章要求的方法直接进行。
5包装
包装要求应符合GJB920的规定。说明事项Www.bzxZ.net
GJB920第6章的说明事项适用于本规范附加说明：
本标准由中国电子工业总公司提出。本标准由中国电子工业总公司第四十三研究所和中国电子技术标准化研究所共同起草。本标准主要起草人，冯佑民、雷剑、叶国华、何德隆、昊凡。计划项目代号：B02002
