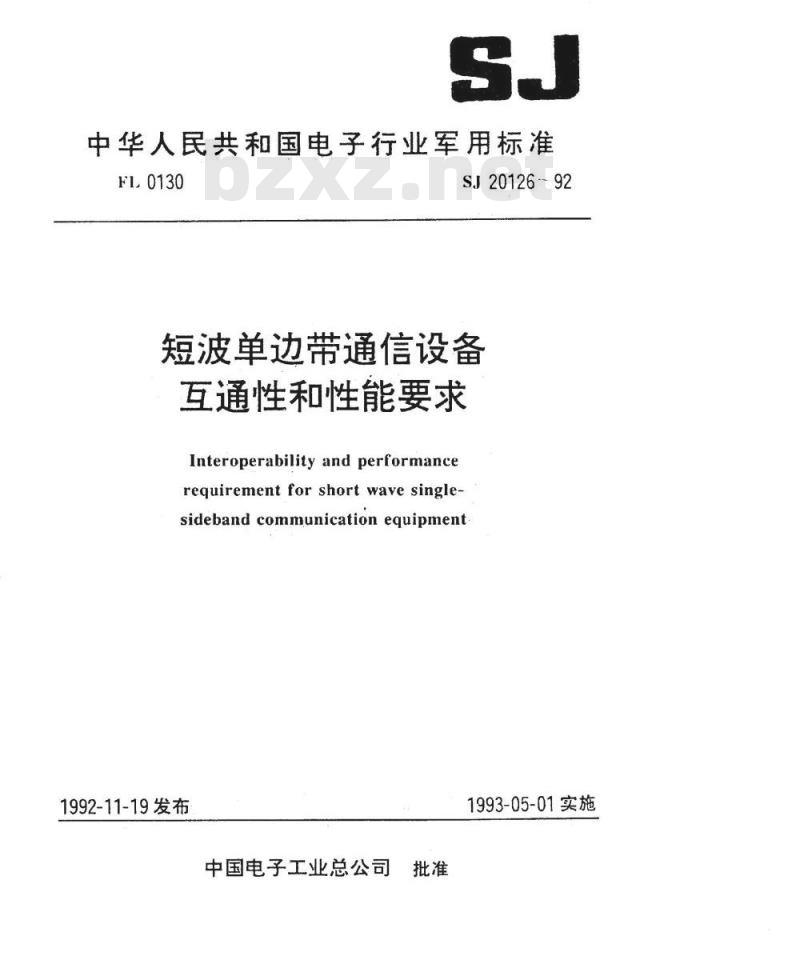

【电子行业标准(SJ)】 短波单边带通信设备互通性和性能要求

中华人民共和国电子行业军用标准FL,0130
SJ2012692
短波单边带通信设备
互通性和性能要求
Interoperabilityand performancerequirement for short wave single-sideband communication equipment1992-11-19发布
中国电子工业总公司批准
1993-05-01实施

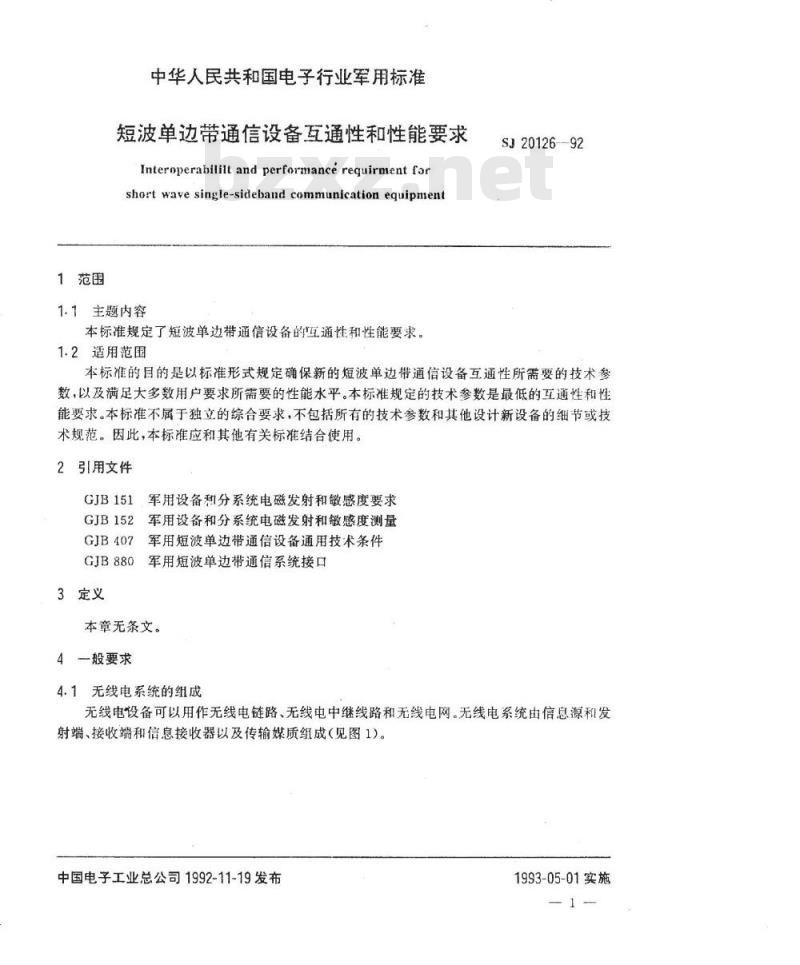

1范围
中华人民共和国电子行业军用标准短波单边带通信设备互通性和性能要求Interoperabililt and performance requirment forshort wave single-sideband communication equipment1.1主题内容
本标准规定了短波单边带通信设备的互通性和性能要求。1.2适用范围
SJ20126-92
本标准的目的是以标准形式规定确保新的短波单边带通信设备互通性所需要的技术参数，以及满足大多数用户要求所需要的性能水平。本标准规定的技术参数是最低的互通性和性能要求。本标准不属于独立的综合要求，不包括所有的技术参数和其他设计新设备的细节或技术规范。因此，本标准应和其他有关标准结合使用。2引用文件
GJB151军用设备和分系统电磁发射和敏感度要求GJB152
军用设备和分系统电磁发射和敏感度测量GIB407
GJB880
3定义
军用短波单边带通信设备通用技术条件军用短波单边带通信系统接口
本章无条文。
4-般要求
4.1无线电系统的组成
无线电设备可以用作无线电链路、无线电中继线路和无线电网。无线电系统由信息源和发射端、接收端和信息接收器以及传输媒质组成（见图1)。中国电子工业总公司1992-11-19发布1993-05-01实施
信息源
4.2设备工作类型
发射端
SJ20126-92
无线电系统

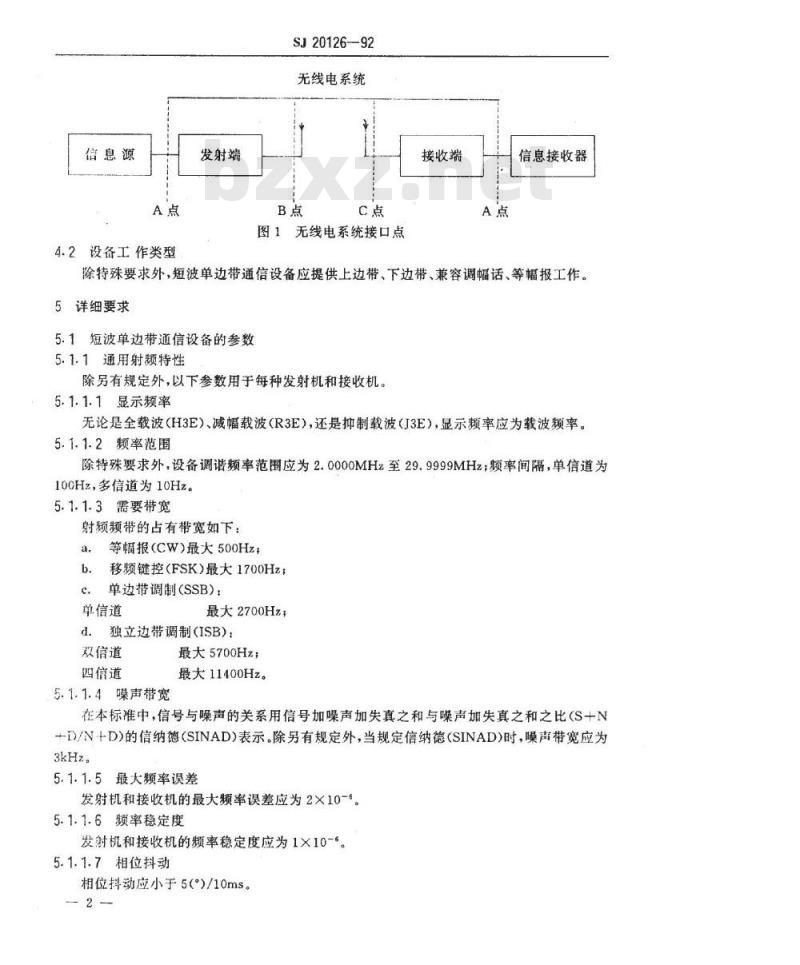

图1无线电系统接口点
接收端
信息接收器
除特殊要求外，短波单边带通信设备应提供上边带、下边带、兼容调幅话、等幅报工作。5详细要求
5.1短波单边带通信设备的参数
5.1.1通用射频特性
除另有规定外，以下参数用于每种发射机和接收机。5.1.1.1显示频率
无论是全载波（H3E）、减幅载波（R3E），还是抑制载波(J3E），显示频率应为载波频率。5.1.1.2频率范围
除特殊要求外，设备调谐频率范围应为2.0000MHz至29.9999MHz：频率间隔，单信道为100Hz，多信道为10Hz。
5.1.1.3需要带宽
射频频带的占有带宽如下：
等幅报（CW）最大500Hz；
移频键控（FSK)最大1700Hz；
c.单边带调制(SSB)：
单信道
最大2700Hz
d.独立边带调制(ISB)：
双信道
四信道
5.1.1.4噪声带宽
最大5700Hz，
最大11400Hz。
在本标准中，信号与噪声的关系用信号加噪声加失真之和与噪声加失真之和之比（S+N+D/N+D)的信纳德（SINAD)表示。除另有规定外，当规定信纳德（SINAD)时，噪声带宽应为3kHz。
5.1.1.5最大频率误差
发射机和接收机的最大频率误差应为2×10-65.1.1.6频率稳定度
发射机和接收机的频率稳定度应为1×10-65.1.1.7相位抖动
相位抖动应小于5°)/10ms。

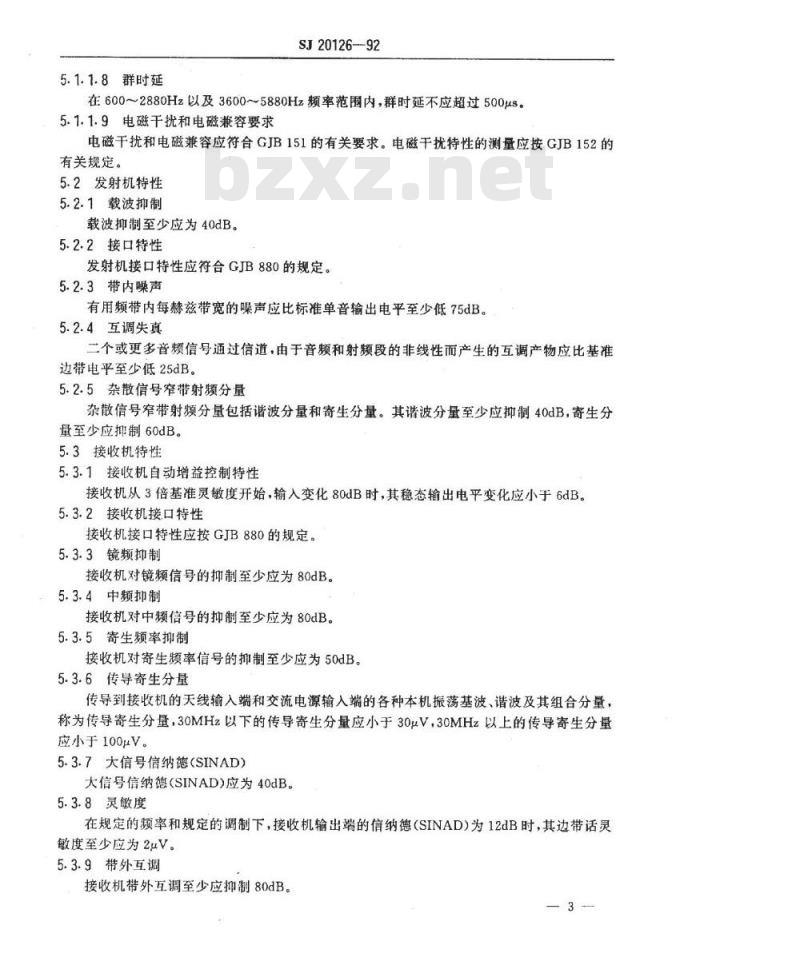

5.1.1.8群时延
SJ20126-92
在600～2880Hz以及3600～5880Hz频率范围内，群时延不应超过500μs。5.1.1.9电磁干扰和电磁兼容要求电磁干扰和电磁兼容应符合GJB151的有关要求。电磁干扰特性的测量应按GJB152的有关规定。
5.2发射机特性
5.2.1载波抑制
载波抑制至少应为40dB。
5.2.2接口特性
发射机接口特性应符合GJB880的规定。5.2.3带内噪声
有用频带内每赫兹带宽的噪声应比标准单音输出电平至少低75dB。5.2.4互调失真
二个或更多音频信号通过信道，由于音频和射题段的非线性而产生的互调产物应比基准边带电平至少低25dB。
5.2.5杂散信号窄带射频分量
杂散信号窄带射频分量包括谐波分量和寄生分量。其谐波分量至少应抑制40dB，寄生分量至少应抑制60dB。
5.3接收机特性
5.3.1接收机自动增益控制特性
接收机从3倍基准灵敏度开始，输入变化80dB时，其稳态输出电平变化应小于6dB。5.3.2接收机接口特性
接收机接口特性应按GJB880的规定。5.3.3镜频抑制
接收机对镜频信号的抑制至少应为80dB。5.3.4中频抑制
接收机对中频信号的抑制至少应为80dB。5.3.5寄生频率抑制
接收机对寄生频率信号的抑制至少应为50dB。5.3.6传导寄生分量
传导到接收机的天线输入端和交流电源输入端的各种本机振荡基波、谐波及其组合分量，称为传导寄生分量，30MHz以下的传导寄生分量应小于30μV，30MHz以上的传导寄生分量应小于100μV。
5.3.7大信号信纳德（SINAD）
大信号信纳德（SINAD)应为40dB。5.3.8灵敏度
在规定的频率和规定的调制下，接收机输出端的信纳德（SINAD)为12dB时，其边带话灵敏度至少应为2μV。
5.3.9带外互调
接收机带外互调至少应抑制80dB。3

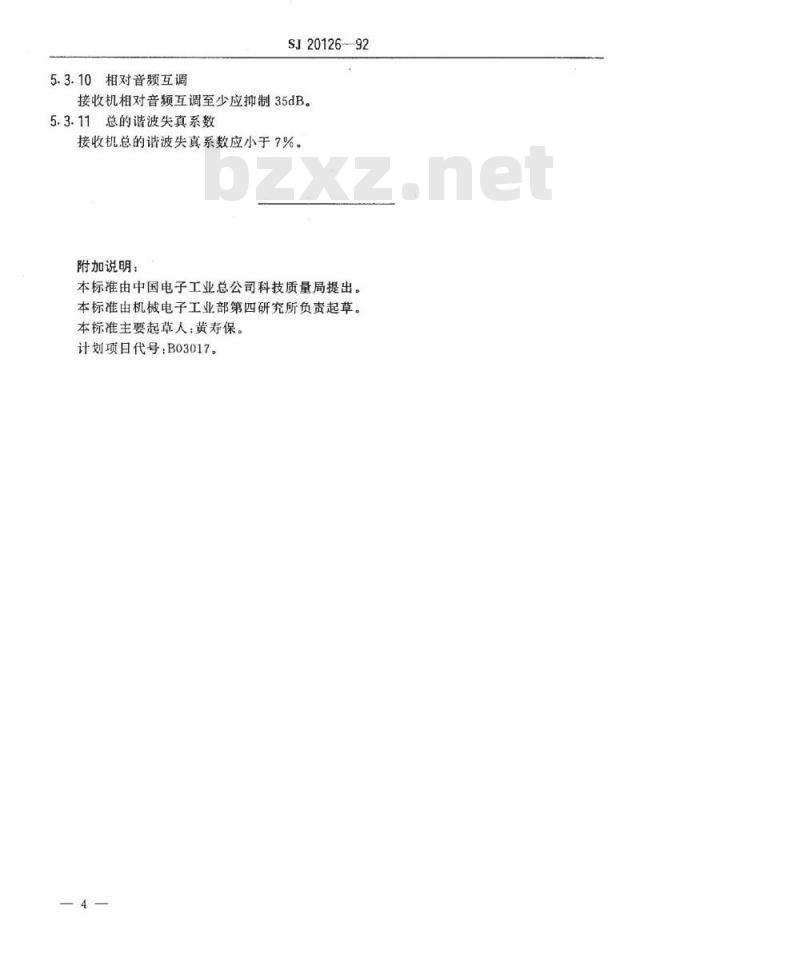

5.3.10相对音频互调
SJ20126-92Www.bzxZ.net
接收机相对音频互调至少应抑制35dB。5.3.11总的谐波失真系数
接收机总的谐波失真系数应小于7%。附加说明：
本标准由中国电子工业总公司科技质量局提出。本标准由机械电子工业部第四研究所负责起草。本标准主要起草人：黄寿保，
计划项日代号：B03017。
