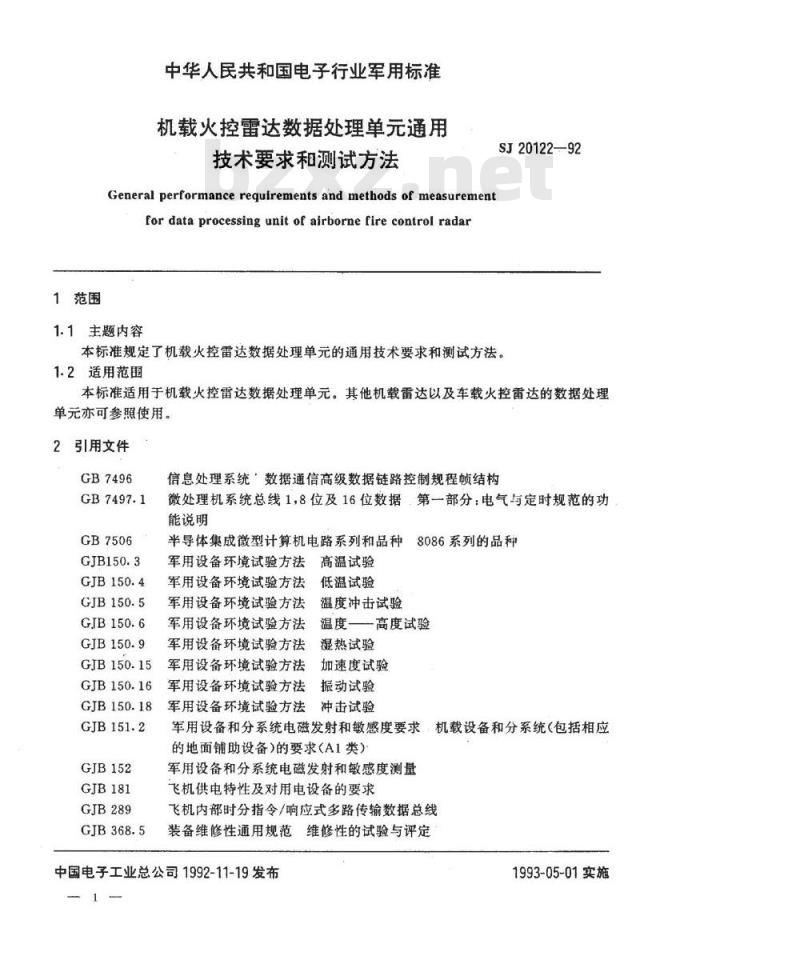

【电子行业标准(SJ)】 机载火控雷达数据处理单通用技术要求和测试方法

1范围
中华人民共和国电子行业军用标准机载火控雷达数据处理单元通用技术要求和测试方法
General performance requirements and methods of measurementfor data processing unit of airborne fire control radar1.1主题内容
SJ20122-—92
本标准规定了机载火控雷达数据处理单元的通用技术要求和测试方法。1.2适用范围
本标准适用于机载火控雷达数据处理单元。其他机载雷达以及车载火控雷达的数据处理单元亦可参照使用。
2引用文件
GB7496
GB7506
GJB150.15
GJB150.16
GJB150.18
GJB152
GJB181
GJB289
信息处理系统“数据通信高级数据链路控制规程顿结构微处理机系统总线1，8位及16位数据，第一部分：电气与定时规范的功能说明
半导体集成微型计算机电路系列和品种8086系列的品种军用设备环境试验方法
军用设备环境试验方法
军用设备环境试验方法
军用设备环境试验方法
军用设备环境试验方法
军用设备环境试验方法
军用设备环境试验方法
高温试验
低温试验
温度冲击试验
温度—高度试验
湿热试验
加速度试验
振动试验
军用设备环境试验方法
冲击试验
军用设备和分系统电磁发射和敏感度要求、机载设备和分系统（包括相应的地面铺助设备）的要求（A1类）军用设备和分系统电磁发射和敏感度测量飞机供电特性及对用电设备的要求飞机内部时分指令/响应式多路传输数据总线装备维修性通用规范维修性的试验与评定中国电子工业总公司1992-11-19发布1993-05-01实施
GJB437
GJB438
GJB439
GJB441
GJB457
GJB899

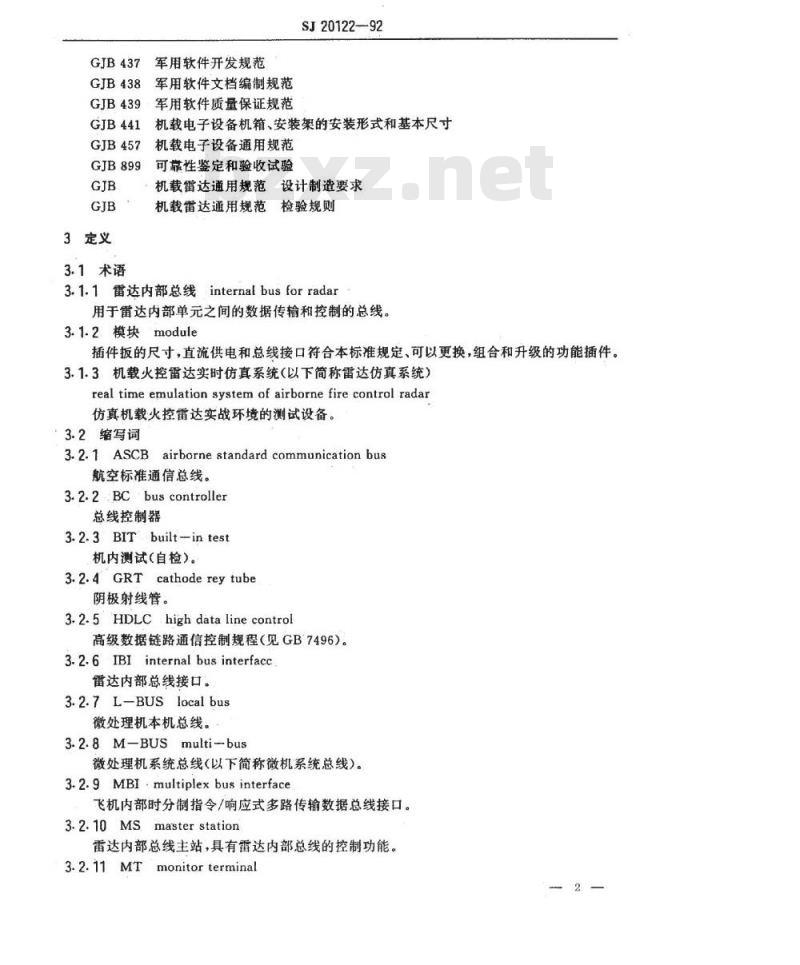

3定义
3.1术语
军用软件开发规范
军用软件文档编制规范
军用软件质量保证规范
SJ20122—92
机载电子设备机箱、安装架的安装形式和基本尺寸机载电子设备通用规范
可靠性鉴定和验收试验
机载雷达通用规范设计制造要求机载雷达通用规范检验规则
3.1.1雷达内部总线internalbusforradar用于雷达内部单元之间的数据传输和控制的总线。3.1.2模块module
插件扳的尺寸，直流供电和总线接口符合本标准规定、可以更换，组合和升级的功能插件。3.1.3机载火控雷达实时仿真系统（以下简称雷达仿真系统）real time emulation system of airborne fire control radar仿真机载火控雷达实战环境的测试设备。：3.2缩写词
3.2.1ASCBairbornestandard communicationbus航空标准通信总线。
3.2.2BCbus controller
总线控制器
3.2.3BITbuilt-intest
机内测试（自检）。
3.2.4GRTcathodereytube
阴极射线管。
3.2.5HDLChighdatalinecontrol高级数据链路通信控制规程（见GB7496）。3.2.6IBIinternalbusinterfacc雷达内部总线接口。
3.2.7L-BUSlocalbus
微处理机本机总线。
3.2.8M-BUSmulti-bus
微处理机系统总线（以下简称微机系统总线）。3.2.9 MBI.multiplex bus interface飞机内部时分制指令/响应式多路传输数据总线接口。3.2.10MSmasterstation
雷达内部总线主站，具有雷达内部总线的控制功能。3.2.11MTmonitorterminal
总线监视器。
SJ20122—92
3.2.12NPEnumericprocessorextension数学处理扩充部件。
3.2.13RTremoteterminal
远程终端
3.2.14SBCsingleboard computer构成数据处理单元的单板计算机。3.2.15SSslave station
雷达内部总线从站，不具有雷达内部总线的控制功能。3.3符合、代号
3.3.16表示字节。
表示输出电压波形上升时间。
表示输出电压波形下降时间。
表示特性阻抗。
4般要求
4.1结构
数据处理单元的结构设计应满足密封，电磁屏蔽，抗振动冲击和热设计性能要求。4.2安全性
数据处理单元应有良好的接地系统，保证人身和设备安全。接地系统应符合GJB机载雷达通用规范设计制造要求的要求和GJB457第6.5.3条与第6.5.4条有关要求。4.3电源适应能力
除合同另有规定外，数据处理单元的电源适应能力应符合GJB181第2.4条规定。4.4互换性
同一型号的数据处理单元应能互换，除合同另有规定外，更换后不需调整即能正常工作。4.5可测试性
数据处理单元应具有主要性能监测，故障诊断，故障隔离等功能，并应符合GJB机载雷达通用规范设计制造要求的要求。4.5.1联机状态下，执行故障测试时数据处理单元的故障检测率应大于95%，隔离到数据处理单元的故障隔离应大于95%。测试时间应小于1min。4.5.2在地面设备支援状态下，数据处理单元故障检测率应大于99%，将故障隔离到模块的概率应大于80%，测试时间应小于10min。4.6接口
4.6.1数据处理单元与飞机上其他电子设备的接口应符合GJB289的规定4.6.1数据处理单元与雷达其他单元之间的接口应符合第5.1.5.1.1c条规定。4.6.3数据处理单元与数字信号处理单元之间的接口应符合GB7497.1的规定。4.6.4软件的编制应符合GJB437、GJB438、GJB439规范要求。5详细要求
5.1要求

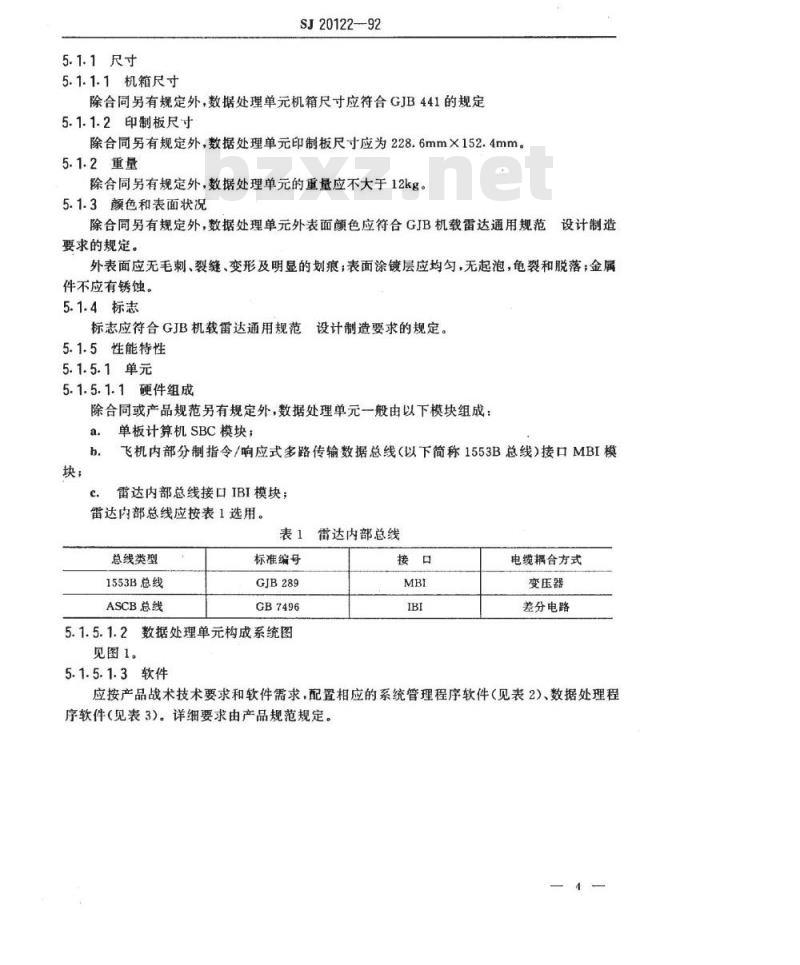

5.1.1尺寸
5.1.1.1机箱尺寸
SJ20122-92
除合同另有规定外，数据处理单元机箱尺寸应符合GJB441的规定5.1.1.2印制板尺寸
除合同另有规定外，数据处理单元印制板尺寸应为228.6mm×152.4mm。5.1.2重量
除合同另有规定外，数据处理单元的重量应不大于12kg。5.1.3颜色和表面状况
除合同另有规定外，数据处理单元外表面颜色应符合GJB机载雷达通用规范设计制造要求的规定。
外表面应无毛刺、裂缝、变形及明显的划痕，表面涂镀层应均匀，无起泡，龟裂和脱落：金属件不应有锈蚀。
5.1.4标志
标志应符合GJB机载雷达通用规范设计制造要求的规定。5.1.5性能特性
5.1.5.1单元
5.1.5.1.1硬件组成
除合同或产品规范另有规定外，数据处理单元一般由以下模块组成：单板计算机SBC模块；
飞机内部分制指令/响应式多路传输数据总线（以下简称1553B总线）接口MBI模雷达内部总线接口IBI模块；
雷达内部总线应按表1选用。
表1雷达内部总线
总线类型
1553B总线
ASCB总线
标准编号
GJB289
GB7496
5.1.5.1.2数据处理单元构成系统图见图1。
5.1.5.1.3软件
电缆耦合方式
变压器
差分电路
应按产品战术技术要求和软件需求，配置相应的系统管理程序软件（见表2）、数据处理程序软件（见表3）。详细要求由产品规范规定。序号
IBt(Ss)bzxz.net
低功率
射频单元
SJ20122—92
1553B总线
1553B总线
MBI(RT)
IBI(MS)
数据处理单元
ASCB总线
IBI(SS)
发射单元

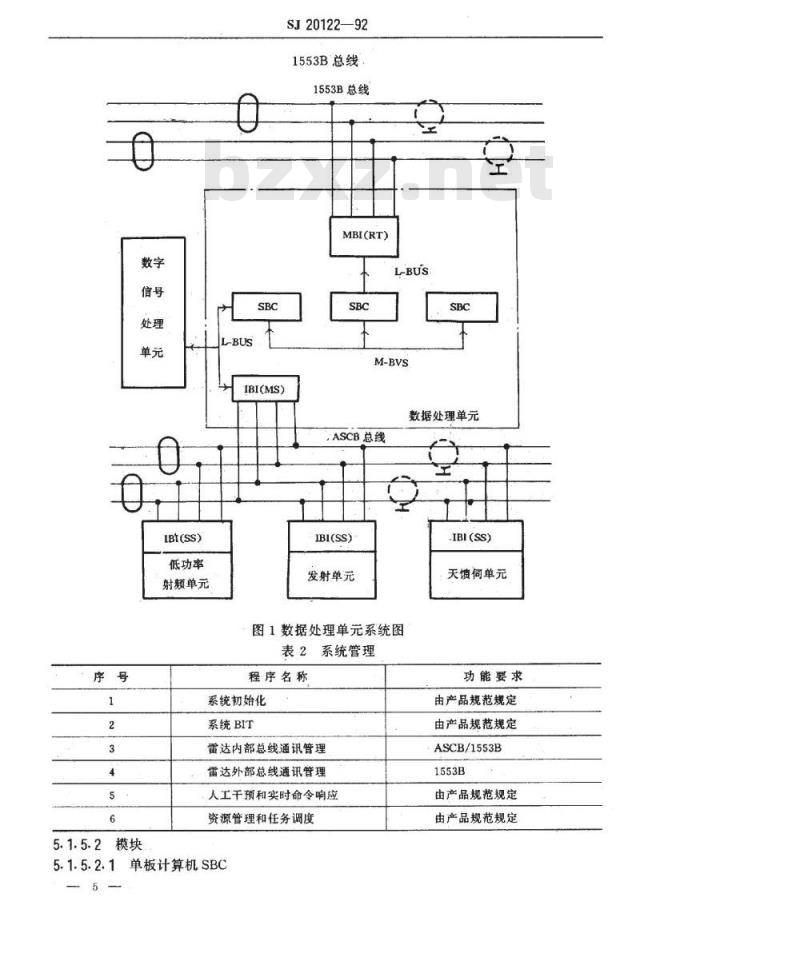

图1数据处理单元系统图
表2系统管理
程序名称
系统初始化
系统BIT
雷达内部总线通讯管理
雷达外部总线通讯管理
人工干预和实时命令响应
资源管理和任务调度
5.1.5.2模块
5.1.5.2.1
单板计算机SBC
IBI(SS)
天馈伺单元
功能要求
由产品规范规定
由产品规范规定
ASCB/1553B
由产品规范规定
由产品规范规定
工作模式
空/空
空/地
空/海
SJ20122—92
表3数据处理
程序名称
1.上视搜索
2.下视搜索
4.单目标限踪
6.边搜索边跟踪
1.空/地测斜距
2.实波束地图测绘
3.扩张波束地图测绘
4.多卜勒波束锐化
5.地图冻结
功能要求
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
中央处理器（CPU)选型应符合GB7506规定的8086系列；a.
CPU时钟频率应不小于8MHz，一般应留有30%的余量；b.
内存容量应满足ROM不小于64kb，RAW不小于64kb，双端口RAM不小于4kb，c.
一般应留有50%的余量
d.允许中断优先级应不少于15个；e.16位二进制记数器/定时器应不少于3个，微机系统总线M-BUS和本机总线L一BUS，信号定义和电气特性应符合f
GB7497.1规范要求；
模块应留有数字处理扩充部件NPE扩充插座；g.
应有与地面支援系统RS一232申行接口h..
ROM中应驻留有模块初始化、监控和模块BIT软件，此外还应保留足够的ROM空间，用于驻留系统管理和实时数据处理软件，5.1.5.2.21553B总线接口MBI模块a.
与飞机上其他电子设备的接口应符合GJB289的规定；与单板计算机SBC的接口应符合GB7497.1的规定；b.
应能工作于总线控制器BC、远程终端RT、总线监视器MT方式，c.
MBI的ROM中应驻留模块初始化、监控和BIT软件、以及符合GJB289总线通信d.
规程的通信驱动软件。
5.1.5.2.3雷达内部总线接口IBI模块总线连接方式见图2；
信号传送方式应以申行数字脉冲码调制形式在总线上传输：c.
数据码应是双相电平调制码；
SJ20122—92
d.电缆耦合方式应为双相电平差分电路：e.总线电缆应采用在1.0MHz的正弦频率下标称特性阻抗Z。为70.0~85.0Q范围内的双绞屏蔽电缆，电缆的屏蔽最少要有90%的覆盖范围。电缆长度应不小于5m；f.输出电压波形应满足图3要求：线与线间输出电压峰～峰值应在4～11V范围内；线与线间电压的全波形峰～峰值由10%电压到90%电平，波形的上升t，和下降t时间均应不大于100ns。//
[图2IBI差分电路耦合总线接口
(ss)iar
SJ20122—92
图3输出电压波形
位传输速率：同步传输时为667kb/s，异步传输时为375kb/s；响应时间见呼4，从站SS应在4～12us时间间隔内响应主站MS有效指令；应能工作于主站MS、从站SS方式；i
IBI的ROM中应驻留模块的初始化、BIT软件，以及符合GB7496规程（HDLC的通信驱动软件。
MS发出的有效命令
响应时间
图4响应时间
5.1.6环境要求
5.1.6.1低温览存
SS对MS有效命令响应
数据处理单元在经受一55℃低温贮存后，性能要求应符合产品规范规定。5.1.6.2低温工作
数据处理单元在GJB457表1中1、I、I栏所列的相应类别的低温工作条件下，性能要求应符合产品规范规定。
5.1.6.3高温贮存
数据处理单元在经受70℃高温贮存后，性能要求应符合产品规范规定。5.1.6.4高温工作
数据处理单元在GJB457表1中1、I、栏所列的相应类别的高温工作条件下，性能要8
求应符合产品规范规定。
5.1.6.5温度高度
SJ20122—92
数据处理单元在GJB457表1中V、V、И栏所列的相应类别的温度一高度条件下，性能要求应符合产品规范规定。
5.1.6.6温度冲击
数据处理单元在经受一55～十70℃的温度冲击试验后，性能要求应符合产品规范规定。5.1.6.7.加速度
数据处理单元在经受第5.2.7.7条加速度试验后，性能要求应符合产品规范规定。5.1.6.8冲击
数据处理单元在经受第5.2.7.8条的冲击试验后，性能要求应符合产品规范规定。5.1.6.9振动
数据处理单元在经受第5.2.7.9条的动试验后，性能要求应符合产品规范规定。5.1.6.10湿热
数据处理单元在经受第5.2.7.10条的交变湿热试验后，性能要求应符合产品规范规定。5.1.7可靠性
在产品规范规定的环境条件下，数据处理单元的平均故障间隔时间（MTBF）一般应不小于2000h，具体数值由产品规范规定。5.1.8.维修性
数据处理单元的外场可更换单元平均修复时间应小于0.2h。数据处理单元的内场平均修复时间应小于1h。5.1.9电磁兼容性
传导发射应符合GJB151.2中CE01,CE03，CE07要求。传导敏感度应符合GJB151.2中CS01,CS02和CS06要求。辐射发射应符合GJB151.2中RE01和RE02要求。辐射敏感度应符合GJB151.2中RS01RS02和RS03要求。5.2测试方法
5.2.1测试条件
5.2.1.1试验的标准大气条件
除另有规定外，测试应在以下试验的标准大气条件下进行：温度：15~35℃
相对湿度：20%~80%
气压：试验场所的气压
5.2.1.2测试设备
测试设备应经计量检定，并在检定有效期内；测试设备的精度应满足测量要求。新研制的测试设备应经过鉴定和相应主管部门的批准。5.2.2尺寸测量
用相应精度的量具测量。
5.2.3重量测量
用相应精度的衡器测量。
5.2.4颜色和表面状况检查
用目测法检查。
5.2.5标志检查
用目测法检查
5.2.6性能测试
5.2.6.1测试系统图
测试系统图见图5。
5.2.6.2测试设备及其要求
SJ20122—92
雷达仿真系统：按附录A（补充件）的规定：申行总线分析仪（如（SBA一100V）；双踪示波器：
带宽，DC～100MHz；
输入阻抗：1M0；
丫灵敏度：0.001V/cm
总线电缆：
1553B总线电缆应符合GJB289第4.5.1.14.5.1.5条要求；ASCB总线电缆应符合第5.1.5.2.3中e条的要求。
5.2.6.3测试步骤
按图5连接测试系统。
5.2.6.3.1单元性能测试
启动雷达仿真系统中的数据处理单元实时仿真程序，在雷达仿真系统CRT终端上应a.
显示表4数据处理实时仿真程序菜单；b.
选取雷达工作模式并按产品规范要求标定目标特性（信/杂比，目标行迹、目标批数、干拢)：
启动雷达仿真系统中相应的测试结果分析程序打印输出测试结果和分析报告。表4数据处理实时仿真
工作模式
空/空
程序名称
1.上视搜索
2.下视搜索
4.单目标跟踪
6.边搜索边跟踪
目标特性
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
功能要求
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
SJ20122-92
工作模式
空/地
空/海
程序名称
1.空/地测斜距
2.实波束地图测绘
3.扩张波束地图测绘
4.多卜勒波束锐化
5.地图冻结
5.2.6.3.2模块测试
SJ20122—92
目标特性
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产吕规范规定
由产品规范规定
海浪小于0.914m（3t）
静止或运动目标
海浪不小于0.914m（3ft）
速度不小于10nmile/h
运动目标
功能要求
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
由产品规范规定
启动雷达仿真系统中的SBC、MBI、IBI模块功能正确性测试程序，在雷达仿真系统a.
CRT终端上显示模块BIT测试菜单；b.检验各模块功能的正确性；
启动雷达仿真系统中的SBC、MBL、IBI模块电特性测试辅助软件，在雷达仿真系统CRT终端上应显示模块电性能测试菜单；SBC：按GB7497.1要求用双踪示波器测试M一BUS和L一BUS总线性；MBI：按GJB289要求用串行总线分析仪（SBA一100V）和双踪示波器测试MBI总线特性；
IBI.按GB7496和第5.1.5.2.3条要求用双踪示波器测试IBI总线特性；d.打印输出测试结果。
5.2.7环境试验
5.2.7.1低温贮存试验
低温贮存试验按GJB150.4第4.1条规定进行。试验时间为24h。初始检测和最后检测项目由产品规范规定。
5.2.7.2低温工作试验
低温工作试验按GJB150.4第4.2条规定进行。试验时间，初始检测和最后检测项目由产品规范规定。中间检测项目为系统BIT和模块BIT。5.2.7.3高温贮存试验
高温贮存试验按GJB150.3第4.1条规定进行，试验时间为48h。初始检测和最后检测项目由产品规范规定。
5.2.7.4高温工作试验
高温工作试验按GJB150.3第4.2条规定进行。试验时间，初始检测和最后检测项目由产品规范规定。中间检测项目为系统BIT和模块BIT。5.2.7.5温度-高度试验
