【电子行业标准(SJ)】 ＷＪ１２型螺杆驱动非线绕预调电位器详细规范

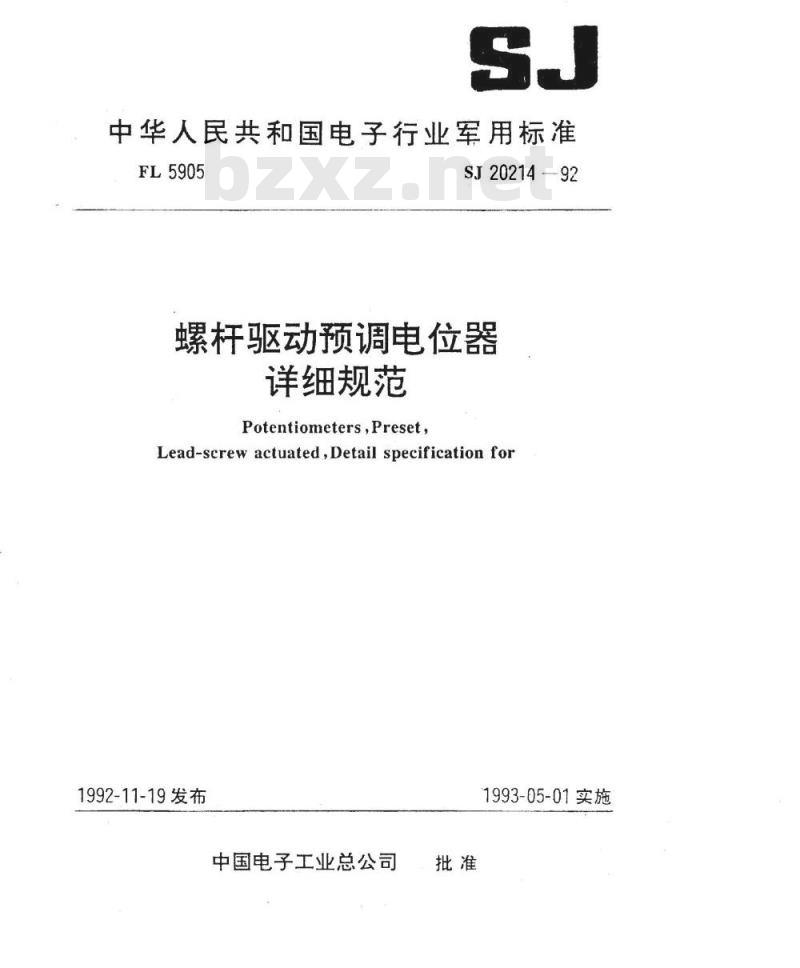

中华人民共和国电子行业军用标准FL5905
SJ20214-92
螺杆驱动预调电位器
详细规范
Potentiometers,Preset
Lead-screw actuated,Detail specification for1992-11-19发布
中国电子工业总公司
1993-05-01实施

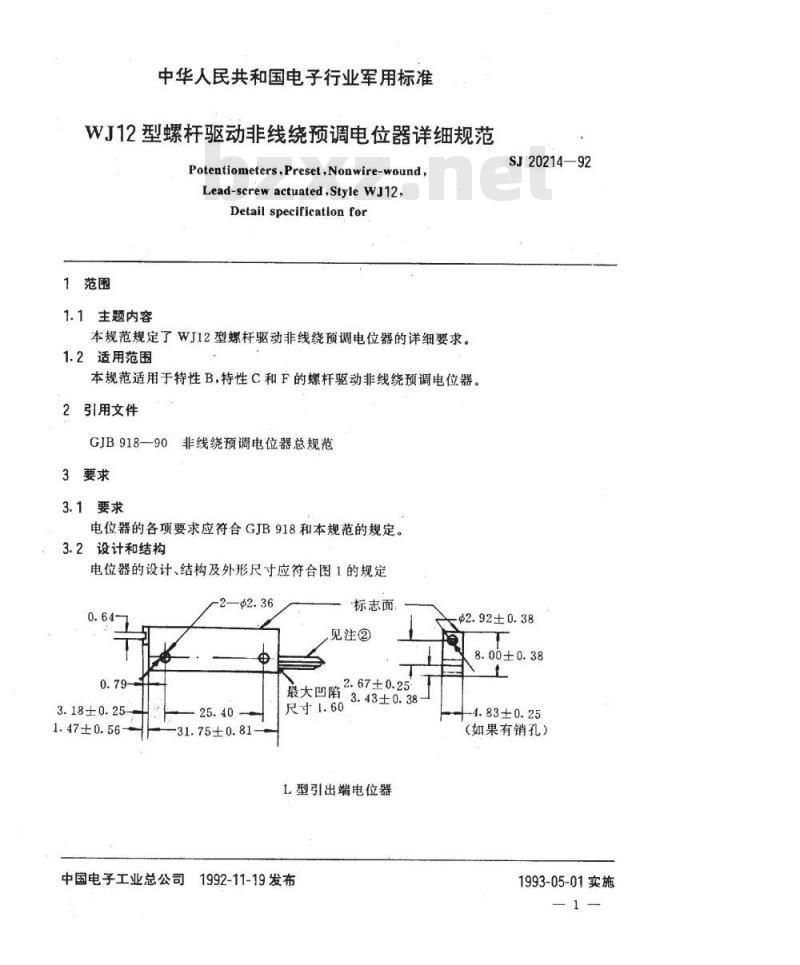

中华人民共和国电子行业军用标准WJ12型螺杆驱动非线绕预调电位器详细规范Potentiometers,Preset,Nonwire-woundLead-screwactuated,StylewJ12Detail specification for
1范围
1.1主题内容
本规范规定了WJ12型螺杆驱动非线绕预调电位器的详细要求。1.2适用范围
本规范适用于特性B，特性C和F的螺杆驱动非线绕预调电位器。2
引用文件
GJB918--90非线绕预调电位器总规范3要求
3.1要求
电位器的各项要求应符合GJB918和本规范的规定。3.2设计和结构
电位器的设计、结构及外形尺寸应符合图1的规定0.64
3.18±0.25
1.47±0.56
31.75±0.81
中国电子工业总公司
标志面
SJ20214—92
$2.92±0.38
见注②
8.00±0.38
2.67±0.25
最大凹陷
3.43+0.38-
尺寸1.60
L型引出端电位器
1992-11-19发布
-4.83±0.25
（如果有销孔）
1993-05-01实施
6.60±0.25
17.78±0.25
7.62±0.25
6.35±0.79
22.86±0.25
7.78±0.25
SJ20214—92
e0.71±0.08

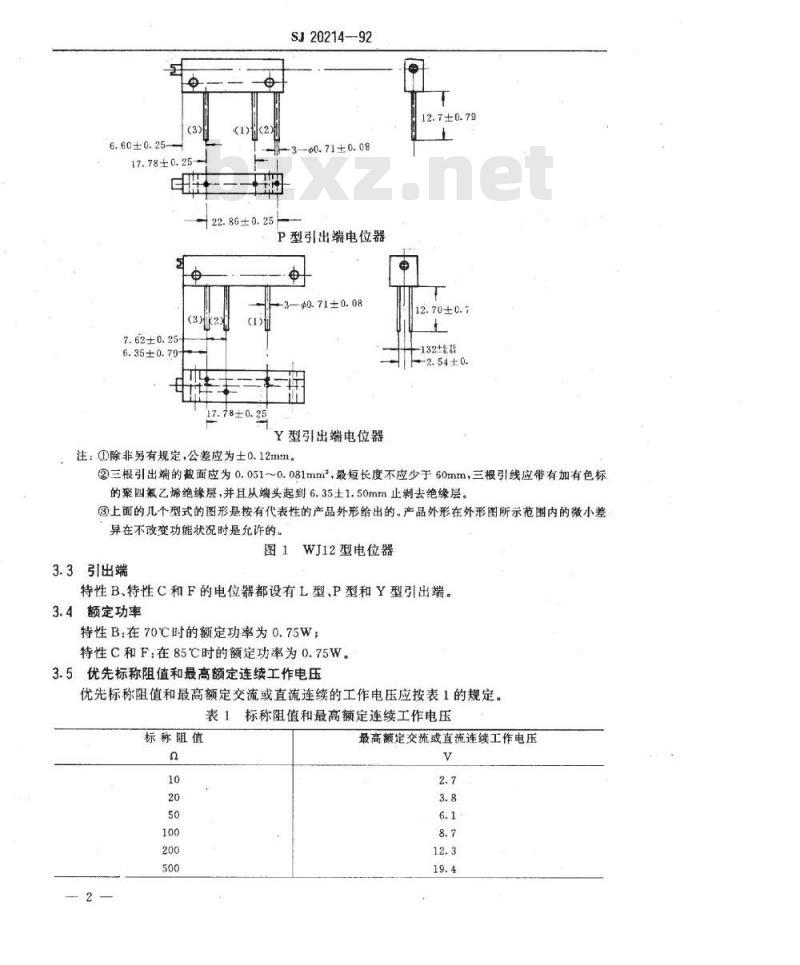

P型引出端电位器www.bzxz.net
90.71±0.08
Y型引出端电位器
注：①除非另有规定，公差应为士0.12mm。?
12.7±0.79
12.70±0.
②三根引出端的截面应为0.051~0.081mm，最短长度不应少于60mm，三根引线应带有加有色标的聚四氯乙烯绝缘层，并且从端头起到6.35士1.50mm止剥去绝缘层，③上面的几个型式的图形是按有代表性的产品外形给出的。产品外形在外形图所示范围内的微小差异在不改变功能状况时是允许的。图1
3.3引出端
WJ12型电位器
特性B、特性C和F的电位器都设有L型、P型和Y型引出端。3.4额定功率
特性B：在70C时的额定功率为0.75W；特性C和F：在85℃时的额定功率为0.75W3.5优先标称阻值和最高额定连续工作电压优先标称阻值和最高额定交流或直流连续的工作电压应按表1的规定。表1标称阻值和最高额定连续工作电压标称阻值
最高额定交流或直流连续工作电压V
SJ20214—92

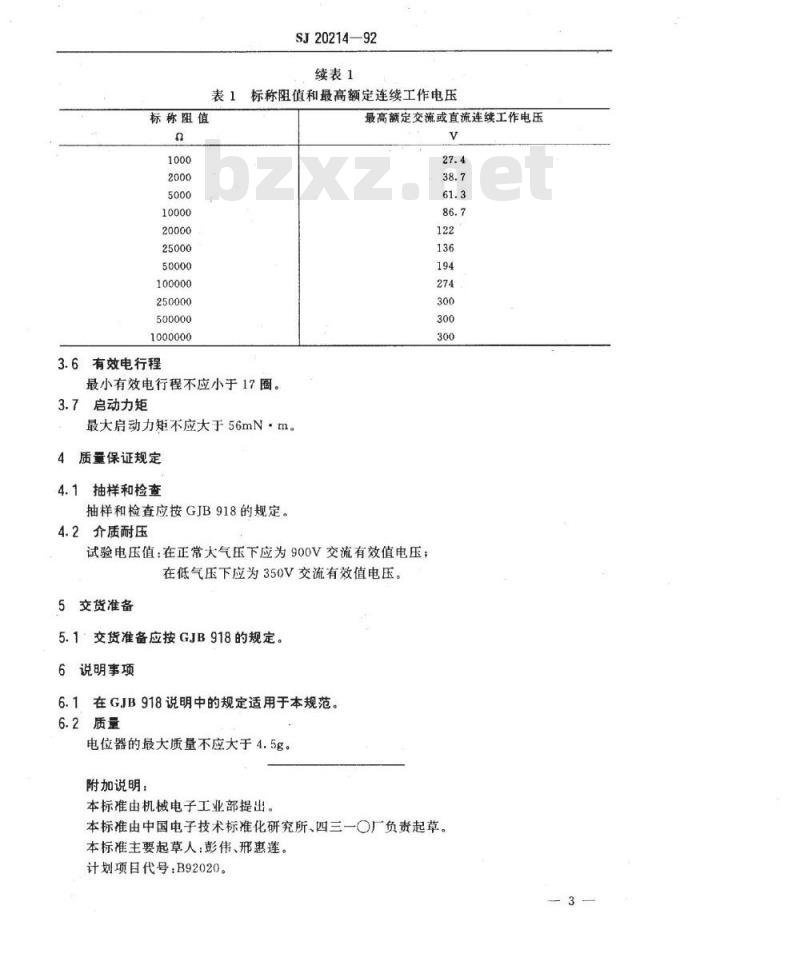

续表1
表1标称阻值和最高额定连续工作电压标称阻值
100000
250000
500000
1000000
3.6有效电行程
最小有效电行程不应小于17圈。3.7启动力矩
最大启动力矩不应大于56mN·m。4质量保证规定
4.1抽样和检查
抽样和检查应按GJB918的规定。4.2介质耐压
最高额定交流或直流连续工作电压V
试验电压值：在正常大气压下应为900V交流有效值电压：在低气压下应为350V交流有效值电压，5交货准备
5.1交货准备应按GJB918的规定。6说明事项
6.1在GJB918说明中的规定适用于本规范。6.2质量
电位器的最大质量不应大于4.5g。附加说明：
本标准由机械电子工业部提出。本标准由中国电子技术标准化研究所、四三一厂负责起草。本标准主要起草人：彭伟、邢惠莲。计划项目代号：B92020。
