本规范规定了WJl4型螺杆驱动非线绕预调电位器的详细要求。本规范适用于特性B，特性C和F的螺杆驱动非线绕预调电位器。 SJ 20215-1992 ＷＪ１４型螺杆驱动非线绕预调电位器详细规范 SJ20215-1992

标准内容

部分标准内容：

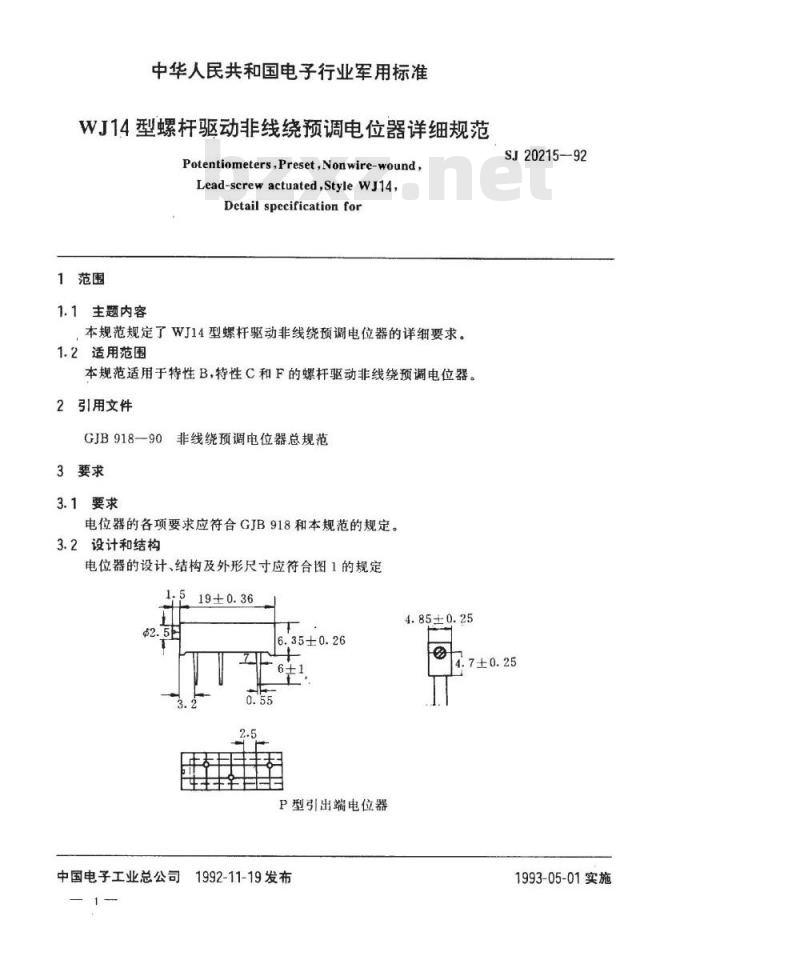

中华人民共和国电子行业军用标准WJ14型螺杆驱动非线绕预调电位器详细规范Potentiometers,Preset,Nonwire-wound，Lead-screwactuated,Style wJ14,Detail specification for
1.1主题内容
本规范规定了WJ14型螺杆驱动非线绕预调电位器的详细要求。1.2适用范围
本规范适用于特性B，特性C和F的螺杆驱动非线绕预调电位器。引用文件
非线绕预调电位器总规范
GJB918—90
3要求
3.1要求
电位器的各项要求应符合GJB918和本规范的规定。3.2设计和结构
电位器的设计、结构及外形尺寸应符合图1的规定1.5
4.85±0.25
6.35±0.26
P型引出端电位器
中国电子工业总公司
1992-11-19发布
SJ20215-92
1993-05-01实施
SJ20215—92

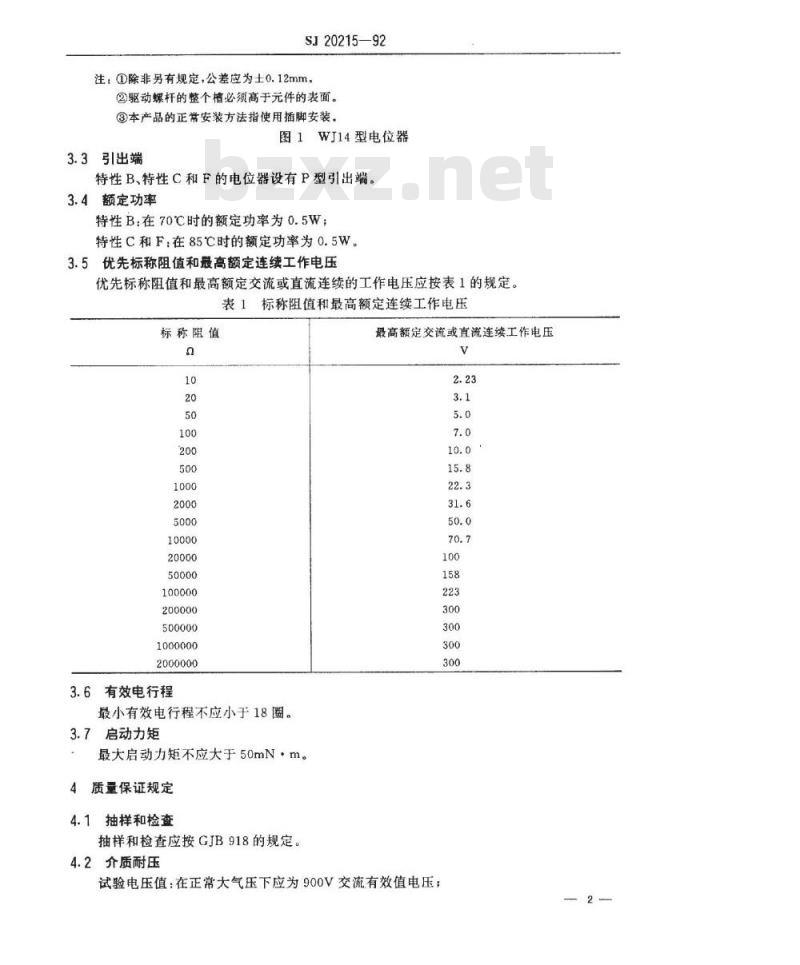

注：①除非另有规定，公差应为士0.12mm，②驱动螺杆的整个植必须高于元件的表面。③本产品的正带安装方法指使用插脚安装。图1WJ14型电位器
3.3引出端
特性B、特性C和F的电位器设有P型引出端。3.4额定功率
特性B：在70℃时的额定功率为0.5W；特性C和F：在85C时的额定功率为0.5W3.5优先标称阻值和最高额定连续工作电压优先标称阻值和最高额定交流或直流连续的工作电压应按表1的规定。表1标称阻值和最高额定连续工作电压标称阻值
100000
200000
500000
1000000
2000000
3.6有效电行程
最小有效电行程不应小于18圈。3.7启动力矩
最大启动力矩不应大于50mN.m。4质量保证规定
4.1抽样和检查
抽样和检查应按GJB918的规定。4.2介质耐压
最高额定交流或直流连续工作电压V
试验电压值：在正常大气压下应为900V交流有效值电压：2

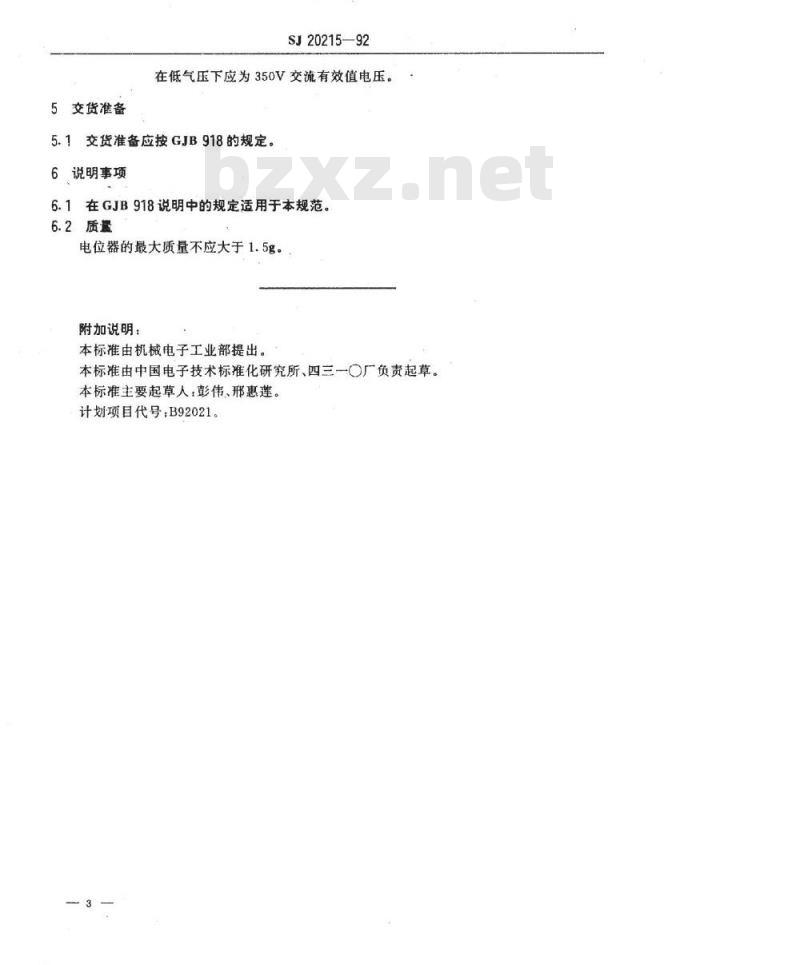

5交货准备www.bzxz.net
SJ20215—92
在低气压下应为350V交流有效值电压。5.1交货准备应按GJB918的规定。6说明事项
6.1在GJB918说明中的规定适用于本规范。6.2质置
电位器的最大质量不应大于1.5g。附加说明：
本标准由机械电子工业部提出。本标准由中国电子技术标准化研究所、四三一〇厂负责起草。本标准主要起草人，彭伟、邢惠莲。计划项目代号：B92021。
