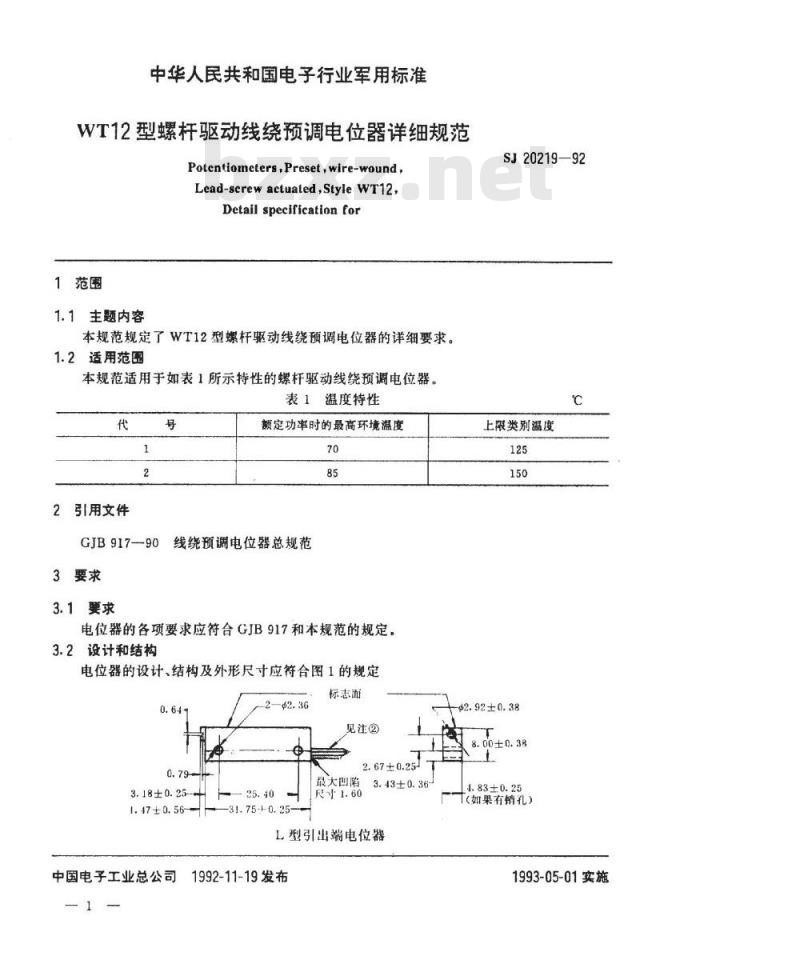

中华人民共和国电子行业军用标准WT12型螺杆驱动线绕预调电位器详细规范Potentiometers,Preset,wire-wound,Lead-serew actualed,Style WT12,Detail specification for
1范围
1.1主题内容
本规范规定了WT12型螺杆驱动线绕预调电位器的详细要求。1.2适用范围
本规范适用于如表1所示特性的螺杆驱动线绕预调电位器。表1温度特性
2引用文件
额定功率时的最高环境温度
GJB917—90
线绕预调电位器总规范
3要求
3.1要求
电位器的各项要求应符合GJB917和本规范的规定，3.2设计和结构
电位器的设计、结构及外形尺寸应符合图1的规定0.641
3.18±0.25
1.47±0.56
中国电子工业总公司
2—#2.3G
-31.75-+0.25-
标志面
见注②
2.67±0.25
最大凹陷
尺寸1.60
3.43±0.36-
L型引出端电位器
1992-11-19发布
SJ20219—92
上限类别温度
#2.92±0.38
8.00±0.38
4.83±0.25
（如果有销孔）
1993-05-01实施
6.60±0.25-
17.78±0.25--
（3)/(2)
7.62+0.25
6.35±0.74
17.73±0.25
22.86±0.25
SJ20219-—92
3-40.71±0.05
P型引出端电位器
—00.71±0.08
Y型引出端电位器
注，①除非另有规定，公差应为士0.12mm。12.70±0.79
12.70±0.79
2.54±0.25
②三根引出端的截面应为0.051~0.081mm，最短长度不应少于60mm，三根引线应带有加有色标的聚四氧乙烯绝缘层，并且从端头起到6.35土1.50mm止剥去绝缘层。图1WT12型电位器
3.3额定功率
温度特性1：在70℃时的额定功率为0.75W，温度特性2：在85℃时的额定功率为0.75W。3.4优先标称阻值、最低理论分辨力和最高额定连续工作电压优先标称阻值、最低理论分辨力和最高额定连续工作电压应按表2的规定表2优先标称阻值、最低理论分辨力和最高额定连续工作电压标称阻值
10000m
200002)
最低理论分辨力
最高额定交流或直流连续工作电压V
SJ20219—92
注：1)在使用线材标称直径不小于0.025mm时确定的阻值。2)在使用线材标称直径不小于0.02mm时确定的阻值。3.5有效电行程
最小有效电行程不应小于17圈。3.6启动力矩

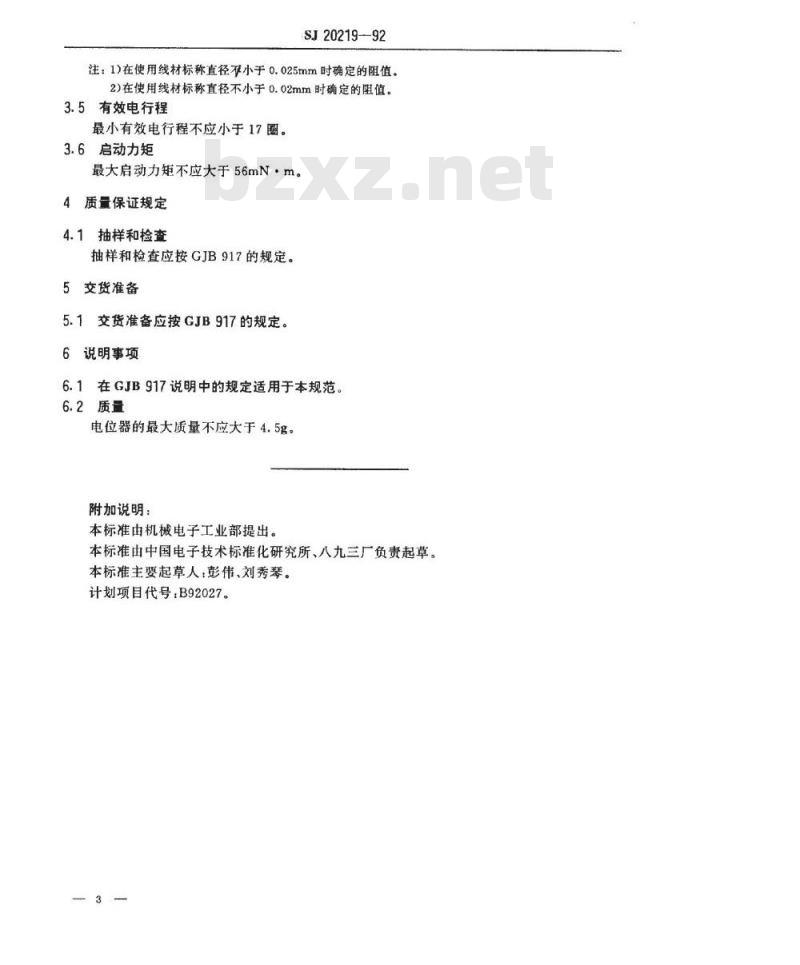

最大启动力矩不应大于56mN·m。质量保证规定免费标准bzxz.net
4.1抽样和检查
抽样和检查应按GJB917的规定。5交货准备
5.1交货准备应按GJB917的规定。说明事项
6.1在GJB917说明中的规定适用于本规范6.2质量
电位器的最大质量不应大于4.5g。附加说明：
本标准由机械电子工业部提出。本标准由中国电子技术标准化研究所、八九三厂负责起草。本标准主要起草人：彭伟、刘秀琴。计划项目代号：B92027。
