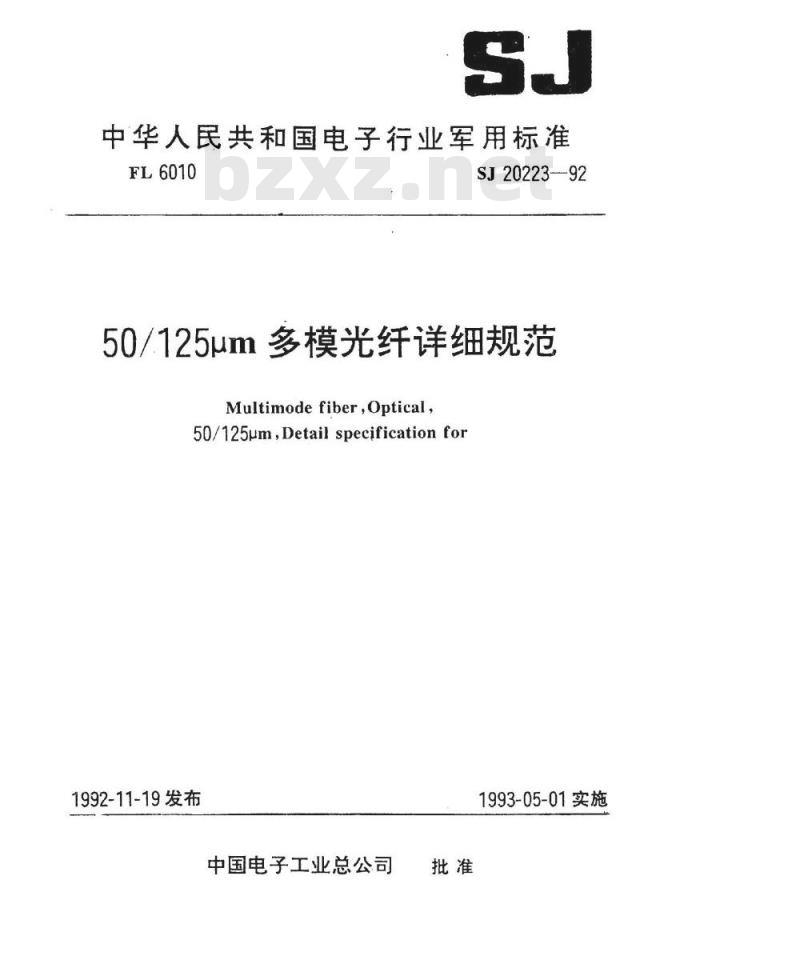

【电子行业标准(SJ)】 ５０／１２５μｍ多模光纤详细规范

中华人民共和国电子行业军用标准FL6010
SJ20223-92
50/125μm多模光纤详细规范
Multimodefiber,Optical
50/125um,Detailspecificationfor1992-11-19发布
中国电子工业总公司
1993-05-01实施

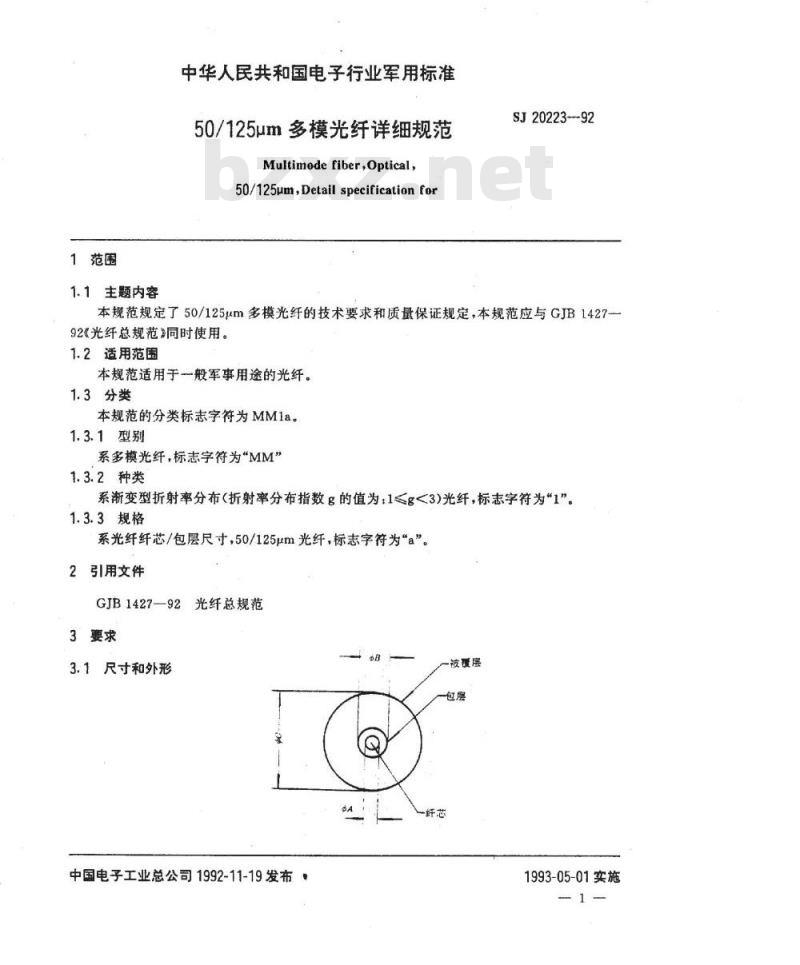

1范围
1.1主题内容
中华人民共和国电子行业军用标准50/125um多模光纤详细规范
Multimodefiber,Optical
50/125um,DetailspecificationforSJ20223--92
本规范规定了50/125um多模光纤的技术要求和质量保证规定，本规范应与GJB1427-92《光纤总规范》同时使用。
1.2适用范围
本规范适用于一般军事用途的光纤。1.3分类
本规范的分类标志字符为MM1a。1.3.1型别
系多模光纤，标志字符为“MM”1.3.2种类
系渐变型折射率分布（折射率分布指数g的值为：1系光纤纤芯/包层尺寸，50/125μm光纤，标志字符为“a”。2引用文件
GJB1427—92光纤总规范
3要求
3.1尺寸和外形
中国电子工业总公司1992-11-19发布：被覆层
1993-05-01实施
纤芯折射率分布
浙变型
渐变型
渐变型
新变型
渐变型
渐变型
第一圆
第三腐
第三圆
第四圆
3.1.1直径
零件号
Jaxax-01
Jarr/r-02
Jarr/rr-03
Jarr/rz-04
Jzrr/rr-05
圆直径
SJ20223-92
125±2
125±2
125±2下载标准就来标准下载网
125±2
125±2
125±2
光纤的结构尺寸和外形
250±15
400±20
500±25
250±15
400±20
500±25
纤芯界面
一包层界面
图2四同心圆标线尺寸

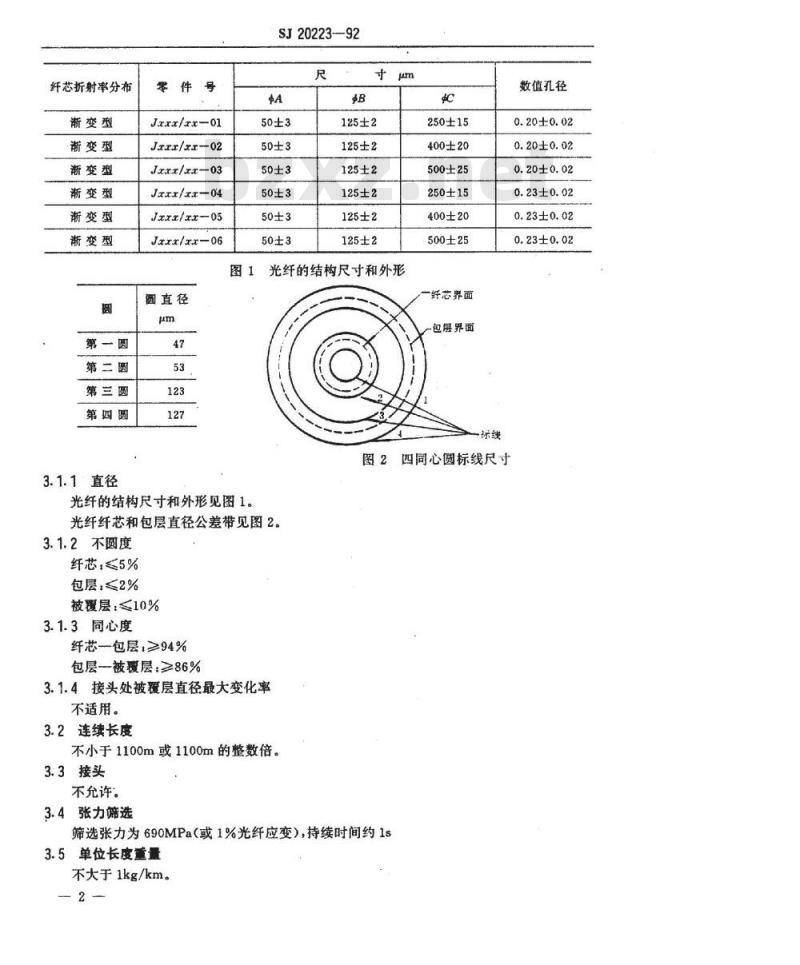

光纤的结构尺寸和外形见图1。
光纤纤芯和包层直径公差带见图2。3.1.2不圆度
纤芯：≤5%
包层，≤2%
被覆层：10%
3.1.3同心度
纤芯一包层，≥94%
包层一被覆层：≥86%
3.1.4接头处被覆层直径最大变化率不适用。
3.2连续长度
不小于1100m或1100m的整数倍。3.3接头
不允许。
3.4张力筛选
筛选张力为690MPa（或1%光纤应变），持续时间约1s3.5单位长度重量
不大于1kg/km。
数值孔径
0.20±0.02
0.20±0.02
0.20±0.02
0.23±0.02
0.23±0.02
0.23±0.02

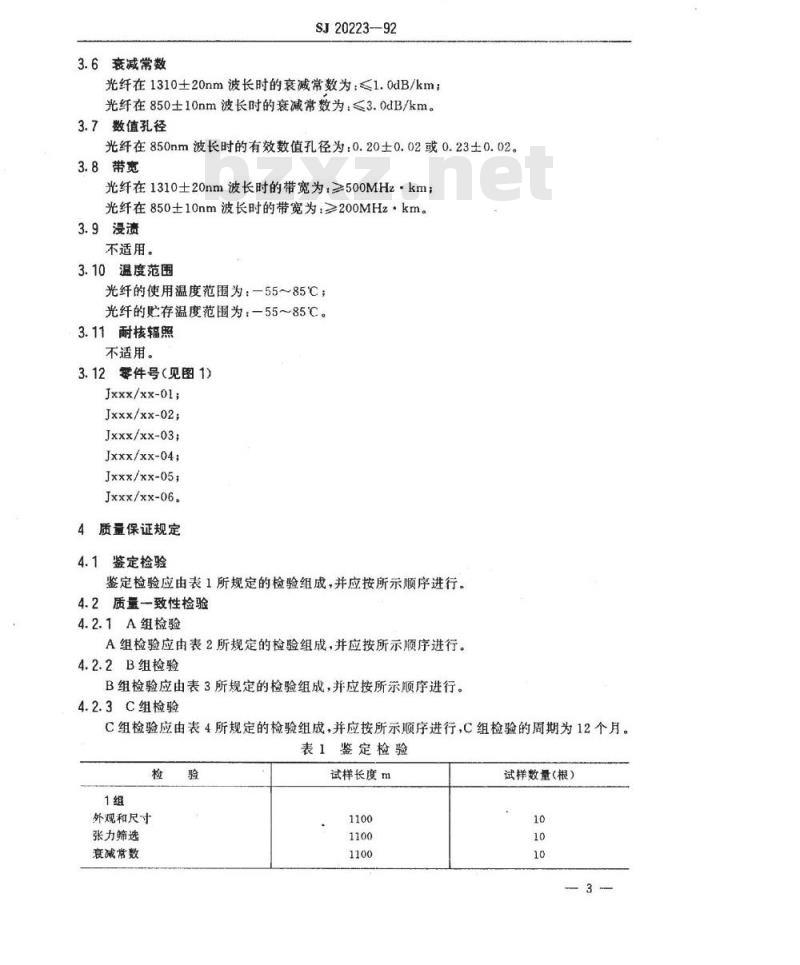

3.6衰减常数
SJ20223-92
光纤在1310士20nm波长时的衰减常数为：≤1.0dB/km；光纤在850±10nm波长时的衰减常数为：≤3.0dB/km。3.7数值孔径
光纤在850nm波长时的有效数值孔径为：0.20±0.02或0.23±0.02。3.8带宽
光纤在1310士20nm波长时的带宽为：≥500MHz·km；光纤在850士10nm波长时的带宽为：≥200MHz·km。3.9浸渍
不适用。
3.10温度范围
光纤的使用温度范围为：一55～85℃；光纤的贮存温度范围为：一55～85℃。3.11耐核辐照
不适用。
3.12零件号（见图1)）
Jxxx/xx-01;
Jxxx/xx-02;
Jxxx/xx-03;
Jxxx/xx-04;
Jxxx/xx-05;
Jxxx/xx-06。
4质量保证规定
4.1鉴定检验
鉴定检验应由表1所规定的检验组成，并应按所示顺序进行。4.2质量一致性检验
4.2.1A组检验
A组检验应由表2所规定的检验组成，并应按所示顺序进行。4.2.2B组检验
B组检验应由表3所规定的检验组成，并应按所示顺序进行。4.2.3C组检验
C组检验应由表4所规定的检验组成，并应按所示顺序进行，C组检验的周期为12个月。表1鉴定检验
外观和尺寸
张力筛选
衰减常数
试样长度m
试样数量(根）
衰减均匀性
数值孔径
宏弯衰减
机械剥离性
温度循环
非稳态衰减
温度冲击
温度一湿度循环
加速老化
尺寸稳定性
柔软性
注：1）用经温度冲击的试样；
2)在经1组检验后的试样上截取。检
外观和尺寸
张力筛选
轰减常数
衰减均匀性
数值孔径
温度循环
宏弯衰减
非稳态衰减
机械剃离性
柔软性
SJ20223—92

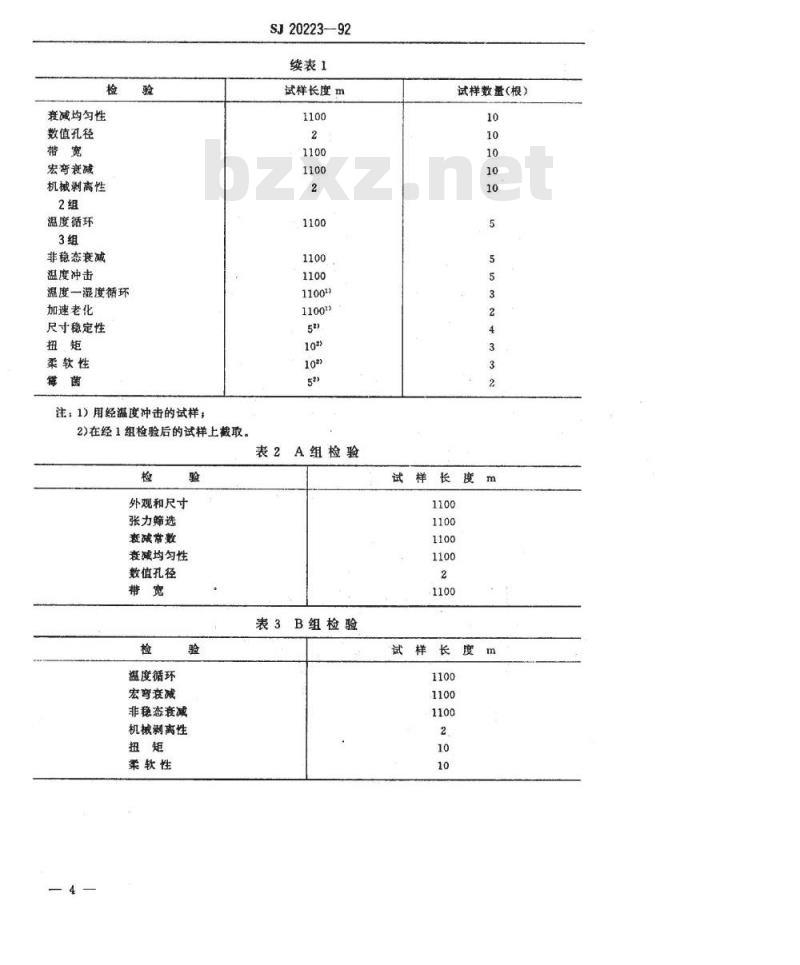

续表1
试样长度m
表2A组检验
表3B组检验
试样数量（根）
试样长度m
试样长度
温度冲击
温度一湿度循环
加速老化
尺寸稳定性
附加说明：
SJ20223—92
表4C组检验
试样长度m
本标准由中国电子工业总公司提出。本标准由中国电子技术标准化研究所归口。试样数量（根）
本标准由机械电子工业部第二十三研究所、中国电子技术标准化研究所负责起草。本标准起草人：严润生、黄浩显、王毅。计划项目代号：B02035。
