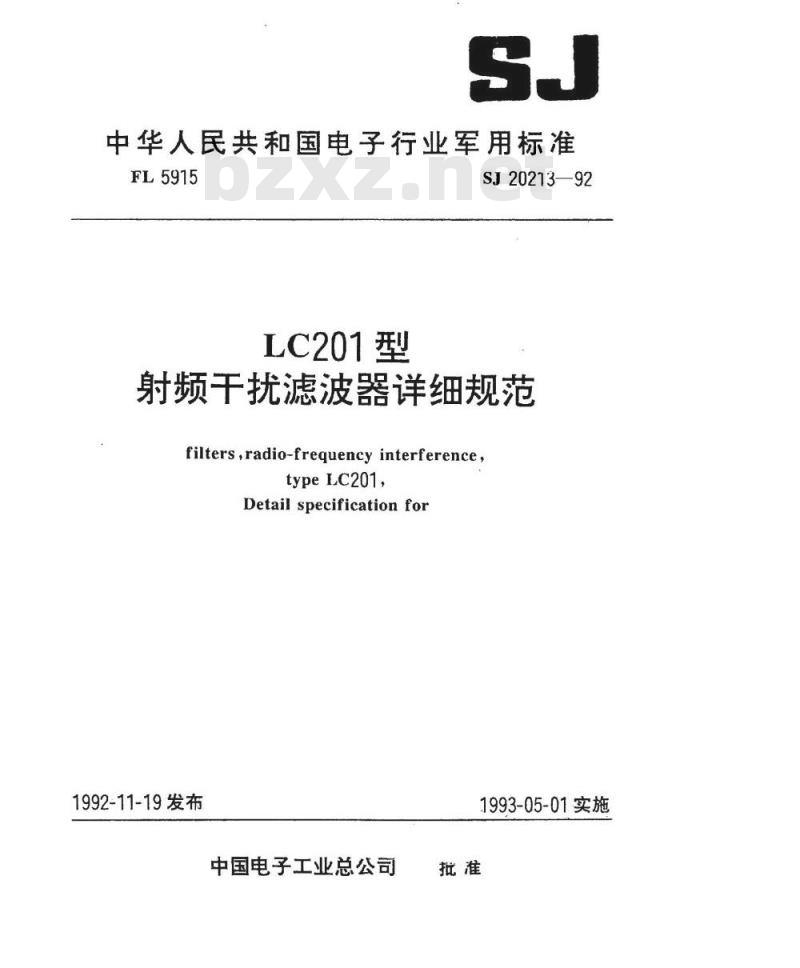

【电子行业标准(SJ)】 ＬＣ２０１型射频干扰滤波器详细规范

中华人民共和国电子行业军用标准FL5915
LC201型
SJ20213—92
射频干扰滤波器详细规范
filters,radio-frequency interference,type LC201,
Detail specificationfor
1992-11-19发布
中国电子工业总公司
1993-05-01实施

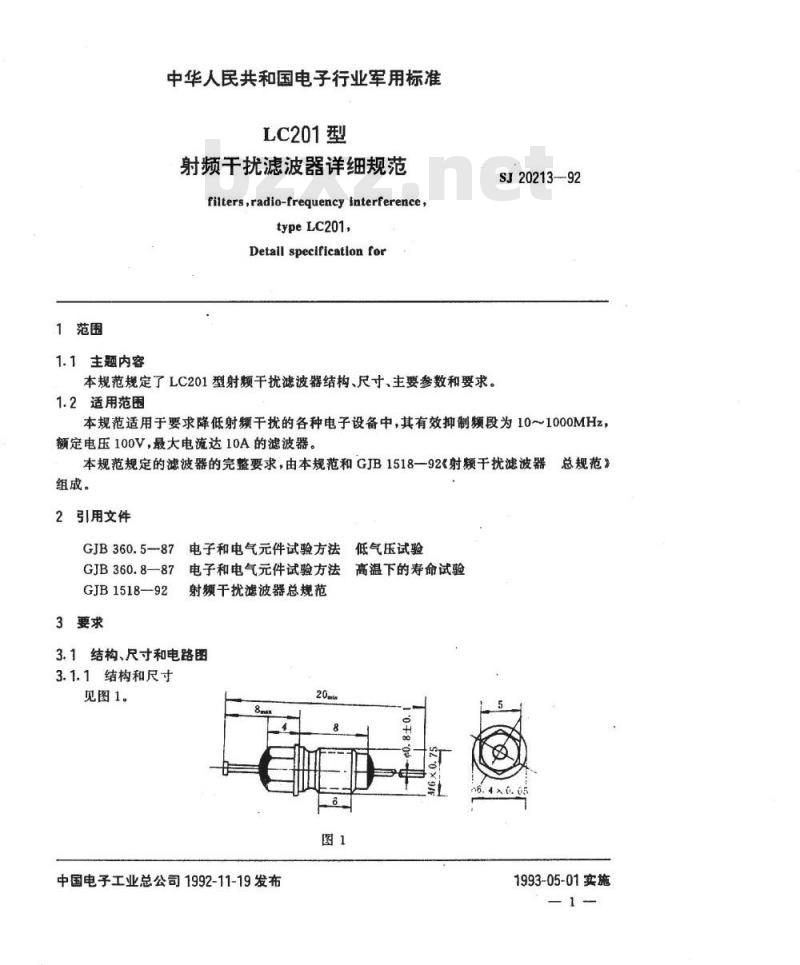

1范围
1.1主题内容
中华人民共和国电子行业军用标准LC201型
射频于扰滤波器详细规范
filters,radio-frequencyinterference，typeLC201，
Detail specification for
本规范规定了LC201型射颗干扰滤波器结构、尺寸、主要参数和要求。1.2适用范围
SJ20213—92
本规范适用于要求降低射频干扰的各种电子设备中，其有效抑制频段为10～1000MHz，额定电压100V，最大电流达10A的滤波器。总规范》
本规范规定的滤波器的完整要求，由本规范和GJB1518一92《射频干扰滤波器组成。
2引用文件
GJB360.587电子和电气元件试验方法低气压试验GJB360.887电子和电气元件试验方法高温下的寿命试验GJB1518—92
3要求
射频干扰滤波器总规范
3.1结构、尺寸和电路图
3.1.1结构和尺寸
见图1。
中国电子工业总公司1992-11-19发布20m
*0于8：
16.4×0.05
1993-05-01实施
注：①外壳为接地引出端。

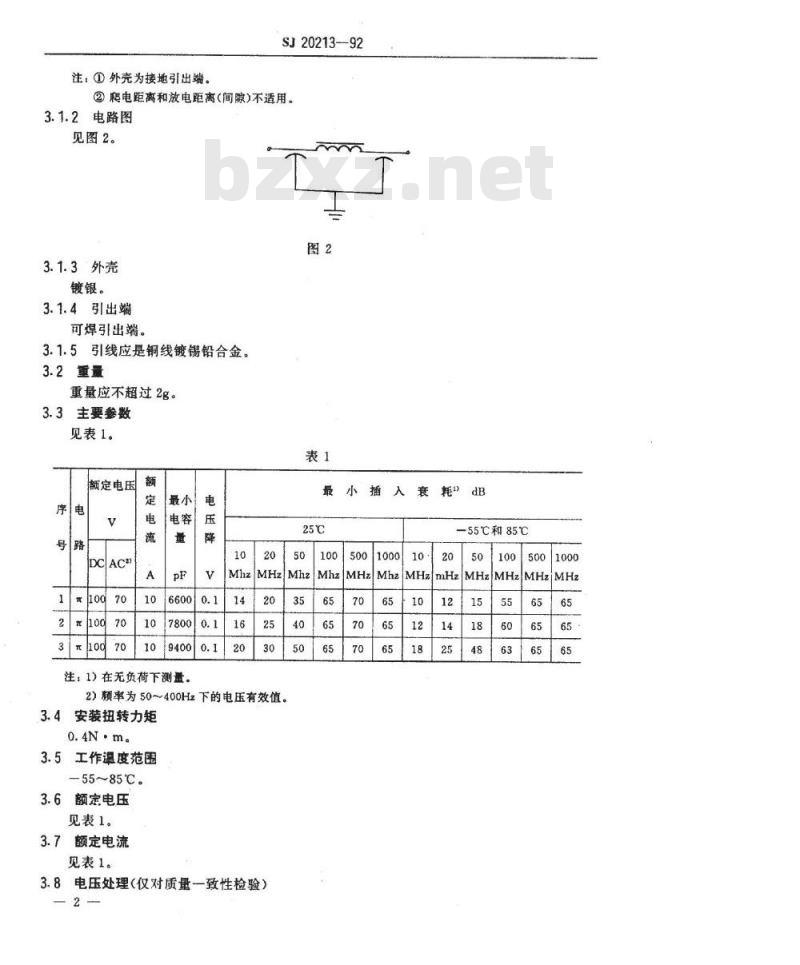

SJ20213—92
②爬电距离和放电距离（间隙）不适用。3.1.2电路图
见图2。
3.1.3外壳
镀银。
3.1.4引出端
可焊引出端。
3.1.5引线应是铜线镀锡铅合金。3.2重量
重量应不超过2g。
3.3主要参数
见表1。
额定电压
元100
注：1）在无负荷下测量。
最小插
2）频率为50~400Hz下的电压有效值。3.4安装扭转力矩
0.4N.m。
3.5工作温度范围
-55~85℃。
3.6额定电压
见表1。
3.7额定电流
见表1。
3.8电压处理（仅对质量一致性检验）—2
衰耗dB
-55℃和85℃
MHzMHz
2MHzMHz

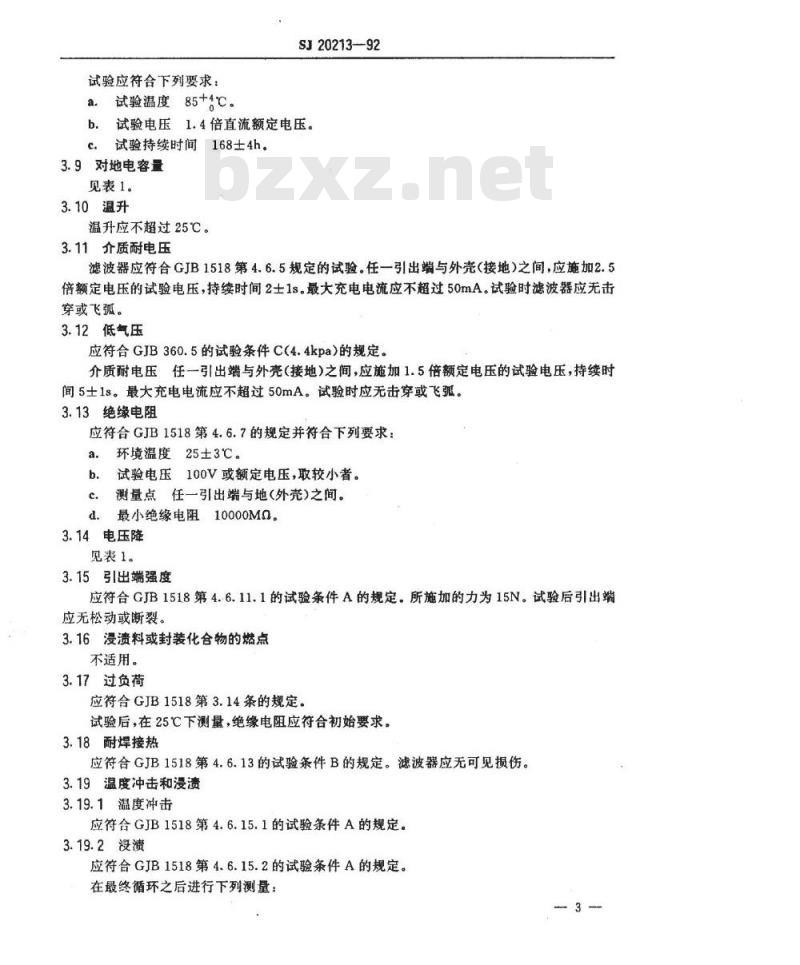

试验应符合下列要求：
a.试验温度85+4℃。
SJ20213-92
b.试验电压1.4倍直流额定电压。c.试验持续时间168士4h。
3.9对地电容量
见表1。
3.10温升
温升应不超过25℃。
3.11介质耐电压
滤波器应符合GJB1518第4.6.5规定的试验。任一引出端与外壳（接地）之间，应施加2.5倍额定电压的试验电压，持续时间2士1s.最大充电电流应不超过50mA。试验时滤波器应无击穿或飞弧。此内容来自标准下载网
3.12低气压
应符合GJB360.5的试验条件C4.4kpa）的规定。介质耐电压任一引出端与外壳（接地）之间，应施加1.5倍额定电压的试验电压，持续时间5土1s。最大充电电流应不超过50mA。试验时应无击穿或飞弧。3.13绝缘电阻
应符合GJB1518第4.6.7的规定并符合下列要求：环境温度25士3℃。
试验电压100V或额定电压，取较小者。测量点任一引出端与地(外壳)之间。c
最小绝缘电阻10000M0。
3.14电压降
见表1。
3.15引出端强度
应符合GJB1518第4.6.11.1的试验条件A的规定。所施加的力为15N。试验后引出端应无松动或断裂。
3.16浸渍料或封装化合物的燃点不适用。
3.17过负荷
应符合GJB1518第3.14条的规定。试验后，在25℃下测量，绝缘电阻应符合初始要求。3.18耐焊接热
应符合GJB1518第4.6.13的试验条件B的规定。滤波器应无可见损伤。3.19温度冲击和浸渍
3.19.1温度冲击
应符合GJB1518第4.6.15.1的试验条件A的规定。3.19.2浸渍

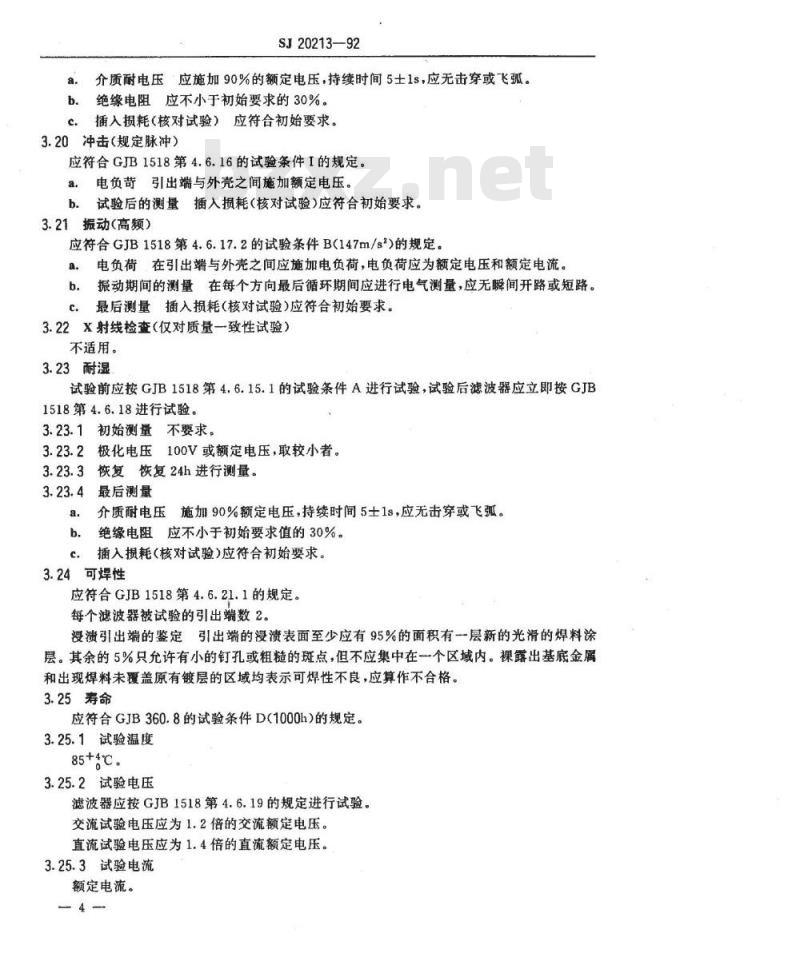

应符合GJB1518第4.6.15.2的试验条件A的规定。在最终循环之后进行下列测量：SJ20213—92
介质耐电压应施加90%的额定电压，持续时间5士1s，应无击穿或飞弧。8.
b.绝缘电阻应不小于初始要求的30%。c。插入损耗（核对试验）应符合初始要求。3.20冲击（规定脉冲）
应符合GJB1518第4.6.16的试验条件I的规定。a.电负苛引出端与外壳之间施加额定电压。b.试验后的测量插入损耗（核对试验）应符合初始要求。3.21振动（高频）
应符合GJB1518第4.6.17.2的试验条件B（147m/s*）的规定电负荷在引出端与外壳之间应施加电负荷，电负荷应为额定电压和额定电流。a.
b，振动期间的测量在每个方向最后循环期间应进行电气测量，应无瞬间开路或短路。最后测量插入损耗（核对试验）应符合初始要求。c
3.22X射线检查（仅对质量一致性试验）不适用。
3.23耐湿
试验前应按GJB1518第4.6.15.1的试验条件A进行试验，试验后滤波器应立即按GJB1518第4.6.18进行试验。
3.23.1初始测量不要求。
3.23.2极化电压100V或额定电压，取较小者。3.23.3恢复恢复24h进行测量。
3.23.4最后测量
介质耐电压施加90%额定电压，持续时间5士1s，应无击穿或飞弧。a.
绝缘电阻应不小于初始要求值的30%。b.
插入损耗（核对试验）应符合初始要求。c.
3.24可焊性
应符合GJB1518第4.6.21.1的规定。每个滤波器被试验的引出端数2。浸溃引出端的鉴定引出端的浸溃表面至少应有95%的面积有一层新的光滑的焊料涂层。其余的5%只允许有小的钉孔或粗糙的斑点，但不应集中在一个区域内。裸露出基底金属和出现焊料未覆盖原有镀层的区域均表示可焊性不良，应算作不合格。3.25寿命
应符合GJB360.8的试验条件D(1000h)的规定。3.25.1试验温度
3.25.2试验电压
滤波器应按GJB1518第4.6.19的规定进行试验。交流试验电压应为1.2倍的交流额定电压。直流试验电压应为1.4倍的直流额定电压。3.25.3试验电流
额定电流。
3.25.4试验后的测量
SJ20213—92
介质耐电压施加90%额定电压，持续时间5士1s，应无击穿或飞弧。a.
b.绝缘电阻不小于初始要求值的30%。c.插入损耗(核对试验)应符合初始要求。3.26标志
每个滤波器上至少应标志下列内容：a.
型号：
商标；
c．产品代号。
4质量保证规定
4.1鉴定检验
按GJB1518第4.4条的规定，但在表9第3组中耐湿试验后增加可焊性试验。4.2质量一致性检验
按GJB1518第4.5条的规定，但A组检验按表2进行。如果A组检查的不合格品超过10%时，即成为拒收批。这些拒收批，由承制方选择返修或100%的按表2A组进行检验。表 2A组检验
试验或检验
电压处理
对地电容量
介质耐电压
绝缘电阻
电压降
插入损耗（核对试验）
外观和机械检查
交货准备
按GJB1518第4.5.3条。
6说明事项
按GJB1518第6章
附加说明：
本规范由机械电子工业部提出。重
AQL（允许不合格品率或100%的检验）100%
本规范由军用电子元件标准化技术委员会规口。本规范由715厂和中国电子技术标准化研究所共同起草。本规范主要起草人：霍光、赵以明、张昌仁、张榴桢。计划项目代号：B02019。
