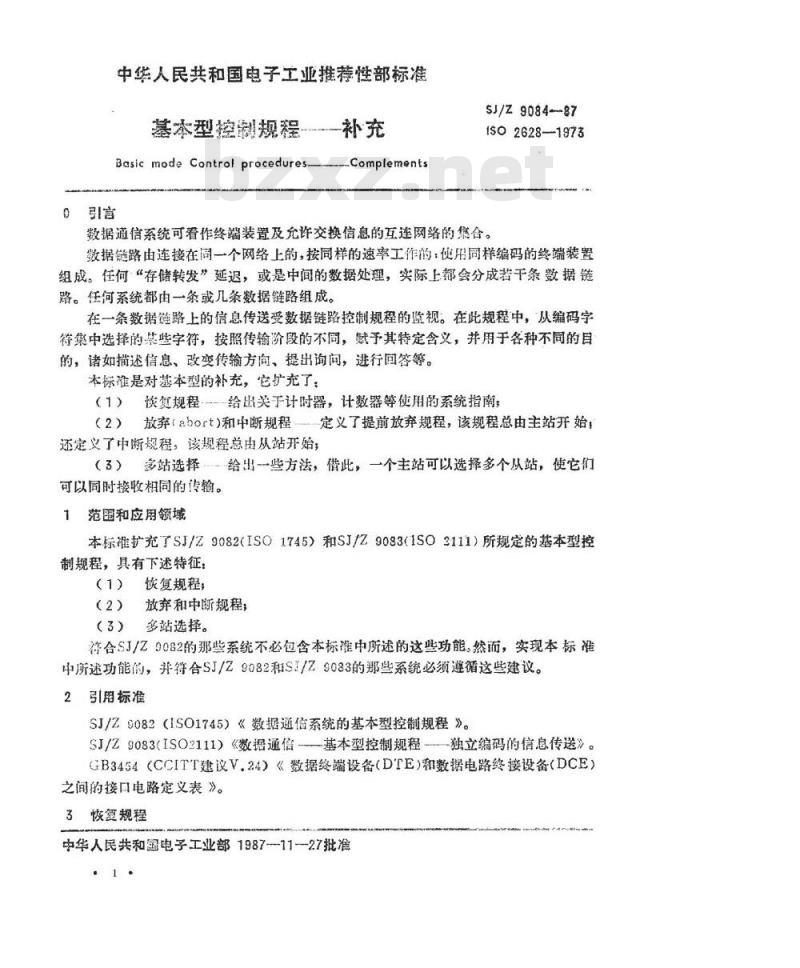

【电子行业标准(SJ)】 基本型控制规程－补充

中华人民共和国电子工业推荐性部标准基本型控制规程一补充
Basic mode Control procedures引言
..Complements
SJ/Z9084-87
1SO2628-1973
数据通信系统可看作终端装置及允许交换信息的互连网络的集合。数据链路由连接在同一个网络上的，按同样的速率工作的：使用同样编码的终端装置组成。任何“存储转发”延迟，或是中间的数据处理，实际上都会分成若干条数据链路。任何系统都由一条或几条数据链路组成。在一条数据链路上的信息传送受数据链路控制规程的监视。在此规程中，从编码字符集中选择的某些字符，按照传输阶段的不同，赋予其特定含义，并用于各种不同的目的，诸如描述信息、改变传输方向、提出询间，进行回答等。本标准是对基本型的补充，它扩充了：（1）恢复规程…-给出关于计时器，计数器等使用的系统指南，（2）放弃（abort）和中断规程定义了提前放弃规程，该规程总由主站开始，还定义了中断规程：该规程总由从站开始；（3）多站选择…—给出一些方法，借此，一个主站可以选择多个从站，使它们可以同时接收相同的传输。
范围和应用领域
本标准扩充了SJ/Z9082(ISO1745）和SJ/Z9083（1SO3111）所规定的基本型控制规程，具有下述特征
恢复规程；
放弃和中断规程；
（3）多站选择。
符合SJ/Z0082的那些系统不必包含本标准中所述的这些功能。然而，实现本标准中所述功能的，并符合SJ/Z9082和SJ/Z9083的那些系统必须遵循这些建议。引用标准
SJ/Z9082（ISO1745）《数据通信系统的基本型控制规程》。SJ/Z9083(ISO2111）《数据通信基本型控制规程独立编码的信息传送》。GB3454（CCITT建议V.24）《数据终端设备（DTE）和数据电路终接设备（DCE）之间的接口电路定义表》。
3恢复规程
中华人民共和国电子工业部1987-11-27批SJ/29084-87

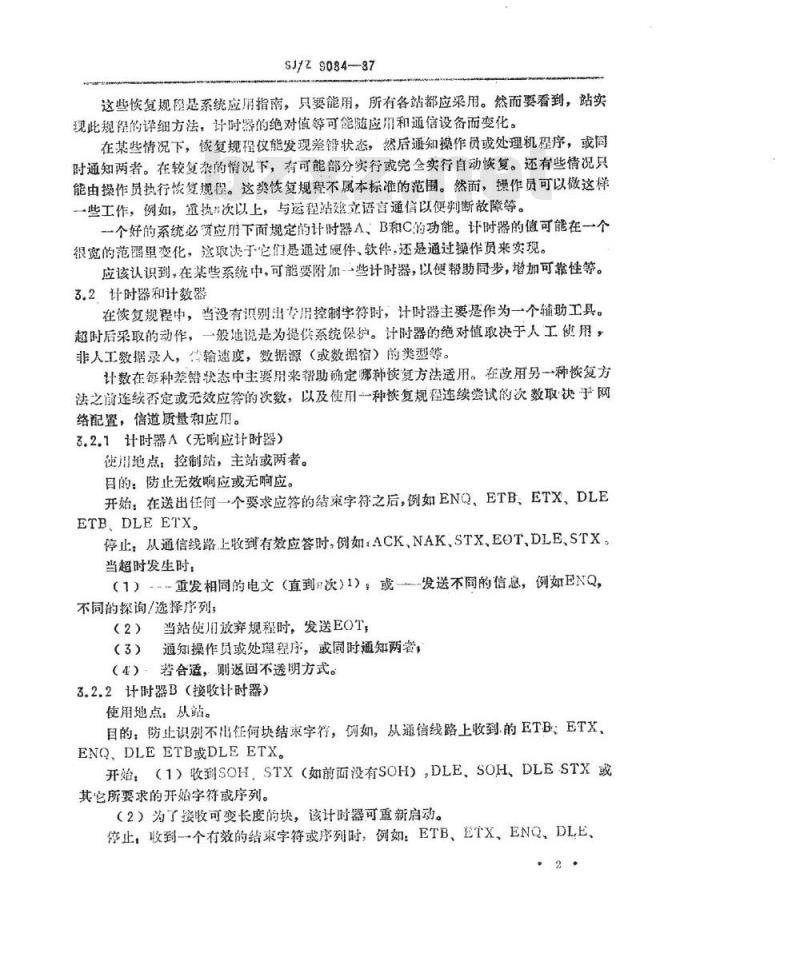

这些恢复规程是系绕应用指南，只要能用，所有各站都应采用。然而要看到，站实现此规程的详细方法，计时器的绝对值等可能随应用和通信设备而变化。在某些情况下，恢复规程仅能发现差错状态，然后通知操作员或处理机程序，或同时通知两者。在较复杂的情况下，有可能部分实行或完全实行自动恢复。还有些情况只能由操作员执行核复规程。这类恢复规不属本标准的范围。然而，操作员可以微这样一些工作，例如，重执次以上，与运程站立语言通信以便判断故障等。个好的系统必资应用下面规定的计时器A、B和C的功能。计时器的值可能在一个很宽的范圖里变化，这取决于它们是通过硬件，软件，还是通过操作员来实现。应该认识到，在某些系统中，可能要附加-些计时器，以便帮助同步，增加可靠性等。3.2.计时器和计数器
在恢复规程中，当没有误别出专用控制字符时，计时器主要是作为一个辅助工具。超时后采取的动作，一般地说是为提供系统保护。计时器的绝对值取决于人工做用，非人工数据录人，输速度，数据源（或数据宿）的类型等。计数在每种差错状态中主要用来帮助确定哪种恢复方法适用。在改用另一种嵌复方法之前连续否定或无效应答的次数，以及使用一种恢复规程连续尝试的次数取快于网络配置，信道质量和应用。
3.2.1计时器A（无响应计时器）使用地点：控制站，主站或两者。目的：防止无效响应或无响应。开始：在送出任何一个要求应答的结束字符之后，例如ENQ、ETB、ETX，DLEETBDLEETX。
停止：从通信线路上收到有效应答时，例如：ACK、NAK、STX，EOT、DLE、STX。当超时发生时：
（1）重发相同的电文（直到次）1），或发送不同的信息，例如ENQ，不同的探询/选择序列，
（2）当站使川弃规程时，发送EOT，通知操作员或处理程序，或同时通知两者，（3）
（4）著合适，则返回不透明方式。3.2.2计时器B（接收计时器）
使用地点：从站。
目的：防止识别不出任何块结束字符，例如，从通信线路上收到的ETB：ETX，ENQ.DLE ETB或DLE ETX。
开始，（1）收到SOH，STX（如前面没有SOH），DLE、SOH、DLESTX或其它所要求的开始字符或序列。（2）为了接收可变长度的块，该计时器可重新启动。停止，敢到一个有效的结束字符或序列时，例如：ETB、ETX、ENQ、DLE、·2
DLEETX。

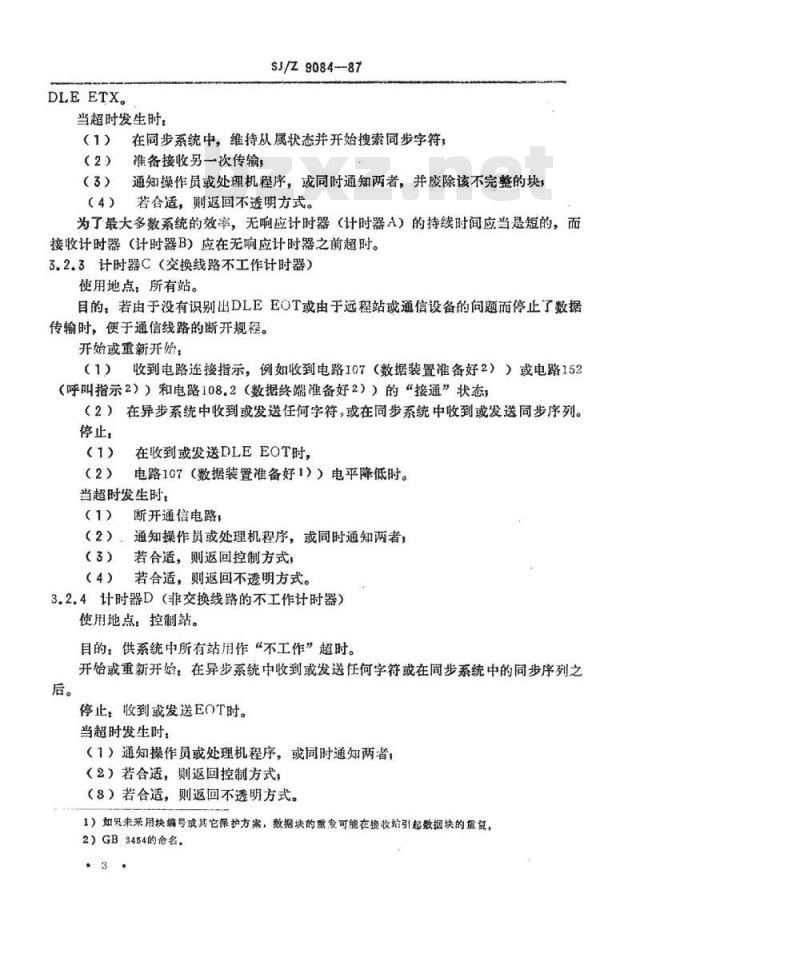

当超时发生时：
（3）
SJ/Z 9084-87
在同步系统中，维持从属状态并开始搜索同步字符：准备接收另一次传输，
通知操作员或处理机程序，或同时通知两者，并废除该不完整的块（4）若合适，则返回不透明方式。为了最大多数系统的效率，无响应计时器（计时器A）的持续时间应当是短的，而接收计时器（计时器B）应在无响应计时器之前超时。3.2.3计时器C（交换线路不工作计时器）使用地点：所有站。
目的：者由于没有识别出DLEEOT或由于远程站或通信设备的问题而停止了数据传输时，便于通信线路的断开规程。开始或重新开始：
（1）收到电路连接指示，例如收到电路107（数据装置准备好2））或电路152（呼叫指示2））和电路108.2（数据终端准备好2））的“接通”状态；（2）在异步系统中收到或发送任何字符，或在同步系统中收到或发送同步序列。停止：
在收到或发送DLEEOT时，
电路107（数据装置准备好1））电平降低时。当超时发生时，
断开通信电路，
（2）
通知操作员或处理机程序，或同时通知两者，(3）
若合适，则返回控制方式，
若合适，则返回不透明方式。
3.2.4计时器D（非交换线路的不工作计时器）使用地点：控制站。
目的：供系统中所有站用作“不工作”超时。开始或重新开始：在异步系统中收到或发送任何字符或在同步系统中的同步序列之后。
停止，收到或发送EOT时。
当超时发生时：
（1）通知操作员或处理机程序，或同时通知两者：（2）若合适，则返回控制方式，（3）若合适，则返回不透明方式。1）如界未采用块编号或其它保护方案，数据块的重变可能在接收站引起数据块的重复，2）GB3454的命名。

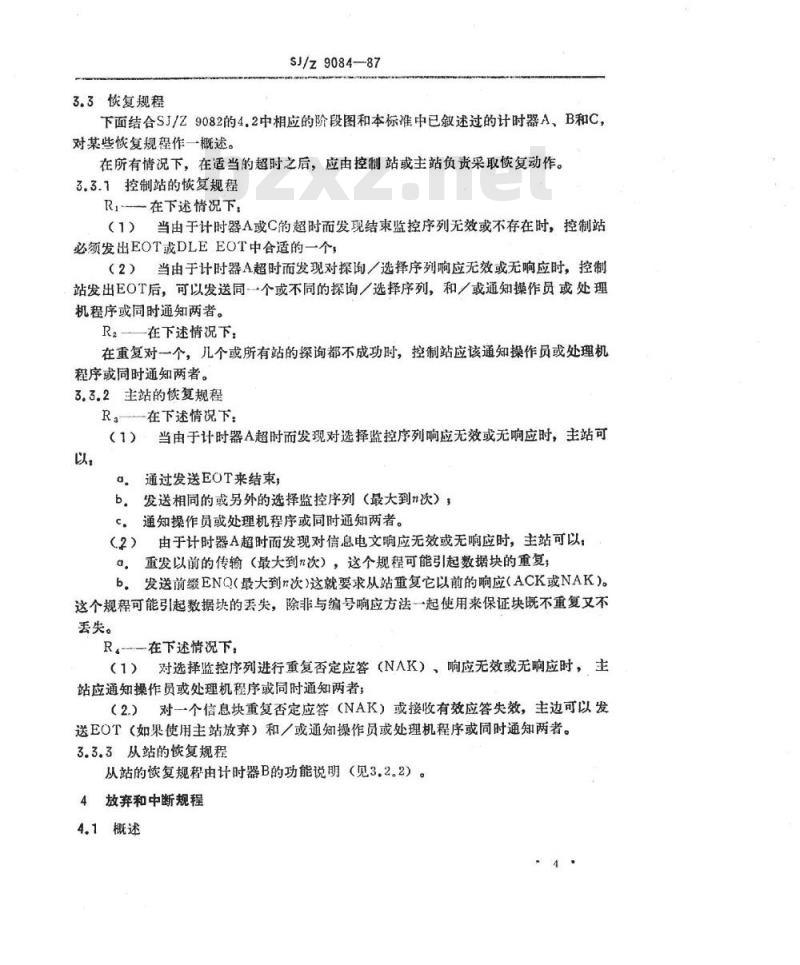

3.3恢复规程
SJ/z9084-87
下面结合SJ/Z9082的4.2中相应的阶段图和本标准中已叙述过的计时器A、B和C，对某些恢复规程作一概述。
在所有情况下，在适当的超时之后，应由控制站或主站负责采取恢复动作。3.3.7控制站的恢复规程
R.在下述情况下：
（1）当由于计时器A或C的超时而发现结束监控序列无效或不存在时，控制站必须发出EOT或DLEEOT中合适的一个，（2）当由于计时器A超时而发现对探询／选择序列响应无效或无响应时，控制站发出EOT后，可以发送同一个或不同的探询／选择序列，和／或通知操作员或处理机程序或同时通知两者。
R——在下述情况下
在重复对一个，几个或所有站的探询都不成功时，控制站应该通知操作员或处理机程序或同时通知两者。
3.3.2主站的恢复规程
在下述情况下：
当由于计时器A超时而发现对选择监控序列响应无效或无响应时，主站可1）
通过发送EOT来结束；
发送相同的或另外的选择监控序列（最大到\次）b.
通知操作员或处理机程序或同时通知两者。c
由于计时器A超时而发现对信息电文响应无效或无响应时，主站可以，(2）
重发以前的传输（最大到次），这个规程可能引起数据块的重复；发送前缀ENQ（最大到r次）这就要求从站重复它以前的响应(ACK或NAK）。b.
这个规程可能引起数据块的丢失，除非与编号响应方法一起使用来保证块既不重复又不丢失。
R—在下述情况下，
（1）对选择监控序列进行重复否定应答（NΛK），响应无效或无响应时，主站应通知操作员或处理机程序或同时通知两者；（2.）对一个信息块重复否定应答（NAK）或接收有效应答失效，主边可以发送EOT（如果使用主站放弃）和／或通知操作员或处理机程序或同时通知两者。3.3.3从站的恢复规程
从站的恢复规程由计时器B的功能说明（见3.2。2）。4放弃和中断规程
4.1概述
SJ/Z9084--87免费标准bzxz.net

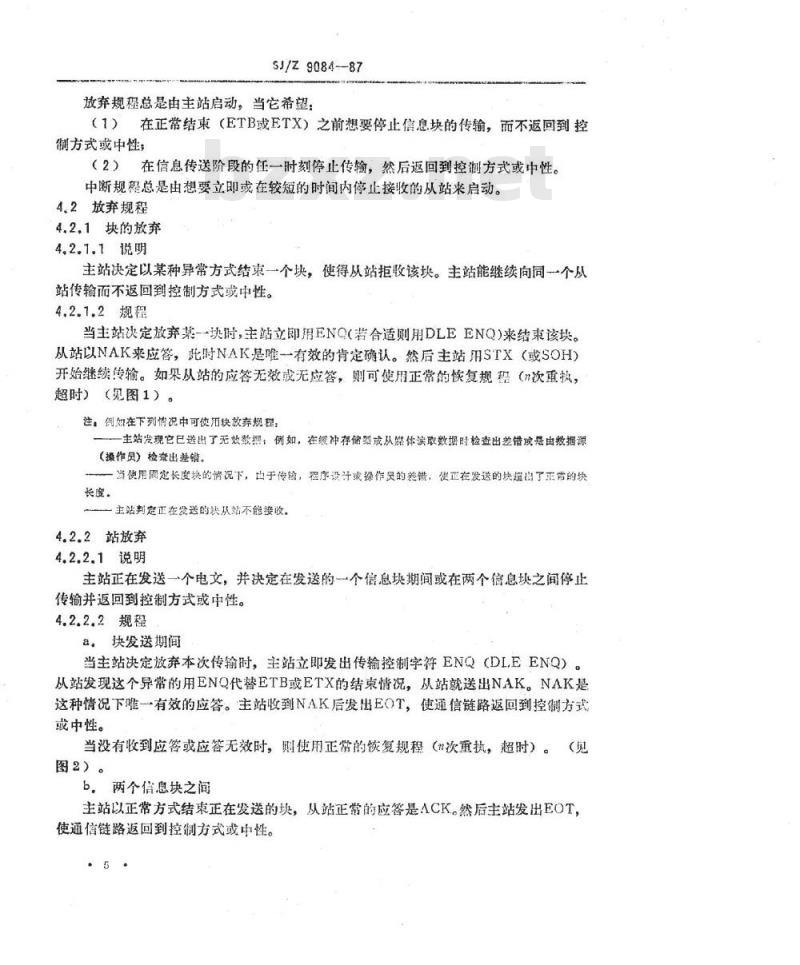

放弃规程总是由主站启动，当它希望：（1）在正常结束（ETB或ETX）之前想要停止信息块的传输，而不返回到控制方式或中性
（2）在信息传送阶段的任一时刻停止传输，然后返回到控制方式或中性。中断规程总是由想要立即或在较短的时间内停止接收的从站来启动。4.2放弃规程
4.2.1块的放弃
4.2.1.1说明
主站决定以某种异常方式结束一个块，使得从站拒收该块。主站能继续向同一个从站传输而不返回到控制方式或中性。4.2.1.2规程
当主站决定放弃某一块时，主站立即用ENQ（若合适则用DLEENQ)来结束该块。从站以NAK来应答，此时NAK是唯一有效的肯定确认。然后主站用STX（或SOH）开始继续传输。如果从站的应答无效或无应答，则可使用正常的恢复规程（n次重执，超时）（见图1）。
注，创如在下列情况中可使用块放规程：一主站发现它已送出了无效数据，例如，在缓冲存储器或从媒体决取数据时检查出差错或悬由数据源（操作员）检查出差错。
当使用固定长度块的情况下，由于传输，程序设计或操作员的差错，使正在发送的块超出了正常的块长度.
主站判定正在发送的快从站不能接收。4.2.2、站放弃
4.2.2.1说明
主站正在发送一个电文，并决定在发送的一个信息块期间或在两个信息块之间停止传输并返回到控制方式或中性。4.2.2.2规程
a块发送期间
当主站决定放弃本次传输时，主站立即发出传输控制字符ENQ（DLEENQ）。从站发现这个异常的用ENQ代替ETB或ETX的结束情况，从站就送出NAK。NAK是这种情况下唯一有效的应答。主站收到NAK后发出EOT，使通信链路返回到控制方式或中性。
当没有收到应答或应答无效时，则使用正常的恢复规程（n次重执，超时）。（见图2）。
b两个信息块之间
主站以正常方式结束正在发送的块，从站正常的应答是ACK。然后主站发出EOT，使通信链路返回到控制方式或中性。SJ/Z9084-87
如果应答是NAK，或者无应答或应答无效，则主站为使链路返回到控制方式或中性而发送EOT之前，可以使用也可以不使用正常的恢复规程（n次重执，超时）。（见图3）。
注，①在交换线路成用中，可以用DLEEOT取代EOT②应用举例：当主站想要断开链接时，主站在下列情况下可以使用站放弃规程，一主站发现它自已或传输媒体出了故障。一主站发现从站链路中有故障（持续的NAK应答，无效应答或无应答）或主站发现从站已不处于接收状态。
主站得到通知，要将传媒体用于其它更紧急的目的，4.3中断规程
4.3.1块的中断
4.3.1.1说明
在一个电文结束或一个信息块结束时，从站已不能接收，并希望主站立即结束传输(注）
4.2.1.2规程
从站用EOT来代替正常的应答。以EOT应答表示对最后收到块的否定应答，并结束现行的传输。通知链路返回到控制方式或中性（见图4）。注，传输系统处于下列臂况之一①控制站也是主站；
②控制站也是从站；
③控侧站既不是主站也不是从站，循只是监视主站的传输，①控制站既不是主站也不是从站，而是监视系统中所有的数据交换。在4.3.1.2中所逐块的中断规差仅继用于①、②和①三种臀况，关于第种情况，控創站不知游从站发送的EOT，除使用象复规程（例如控制站超时）外无法这间到控制方式或中性。由于这个原，对处于情况③的系统，建议不使用块中断规程。而对处于①、②和④情况的系绕，建议不要频繁使用块中断，而应留在紧急情况下使用。4.3.2站中断
4.3.2.1说明
站中断是从站要求主站尽可能快地停止发送的一种手段。4.3.2.2规程
从站用DLE<来代替正常的肯定应答，以实现站中断。这个应答有双重含义：（1）它包含正常发送的肯定确认；（2）它意味誉从站要求尽快结束现行的传输（通过主站发送EOT来实现），然而，主站可以不立即停止传输，例如主站可以继续传输，将它的缓冲器清除，而准备用于进一步的传输。主站有效停止点是由系统来决定的。注，①使月的实例，同时也是从站的控制站可以婴求中断，以便能够紧急地探询或选择另外的辅助站。恢复规程；应该考虑到站中断序列被钱路干就雨鼓坏的可能性，特别是，如果使用反向监控编号，这可能导致对于中断序列象对监控编号一样使用相同的编号方法，成提出另外的规则来保证正确的信息块序列。
SJ/z9084-87
例如应当不允许连续发送站中断序列E
（正文/标题）N
（正文/标阳）N
ISD2628·1973（E)
S正文
标题）B
应等无效
无应答
五次蛋换
块放弃
应各无效
无应签
上次蓝款
站放弃（块发送期间》
应答无效
无应答
（超时）
n次量执
远新传输
主站放弃(两个信息块之间)
其他的
恢复规程
基您的
碳贺规程
（正文/标题）
（正文/标温）
多站的选择
5.1概述
SJ/Z9084-87
块中断
站中断
控制（成中性）
任选加的块
5.1.1多站的选择是一种手段，通过它主站可以选择一个以上的从站，使所有被选择的从站同时接收同一个传输。
5.1.2基本型控制规程不包括多站选择规程，因而可将多站选择规程看成是基本型控制规程的扩充。
5.1.3当一个系统设计成可用也可不用多站选择规程工作时，必须给主站提供某种手段，以便通知从站进入哪种规程。例如，对每一个站分配两个不同的地址，使之具有两种业务。
5.2选择子阶级
为选择子阶段推荐了三种提供不同保护程度的方法，它们按保护程度递减的顺序列5.2.1
由被选择的站各自应答的顺序选择E
主站选择地址1N
从站！
【地址1A
选择地址2N
地址21
选择地址nN
址nAY
5.2.2由个被指定的站应答的组选择，例如，由最远的站，位置最重要站，或选择序列中征何指定的站给出应答的组选择。主站
指定的从站
5.2.3快速选择的组选择
SJ/Z9084--87
组选择地址XE
二地址X
站组选择地址
5.3信息传送阶段
T数据
为信息传送阶段推荐了三种提供不同保护程度的方法，它们按保护程度递减的顺序列出。
5.3.1从站各自应答的信息传送
主站在每个传输快后面发送一个送交核实的监控序列。该监控序列是由一个标识单个从站的前经，后跟ENQ组成。只有具有从站状态的辅助站对送交核实的监控序列进行应答。
地址1E
（地址1).℃
(地址n）C
5.32由全被指定的站应答的信息传送，例如，由最远的站，4位置最重要的站给
出的应答。
指定的从站
X是被指定站的地址。
5.3.3无应答
（地址X）C
虽然在基本型中没有考虑无应答的情况，但应看到，这种方式可方便地用于通治（例如会议）和明码文本类型的电文广播。5弹4，选择规程和信息传送规之间的关系对三种选择规程之一的架用虽不会妨得对三种信息传送规程中任何一种的采用，但要看到，某些配对是不现实的。例如，前单明了的配对可以是5。2.1与3.3.1、5.2.2与5.3.2以及5.2.3与5.0.3。
