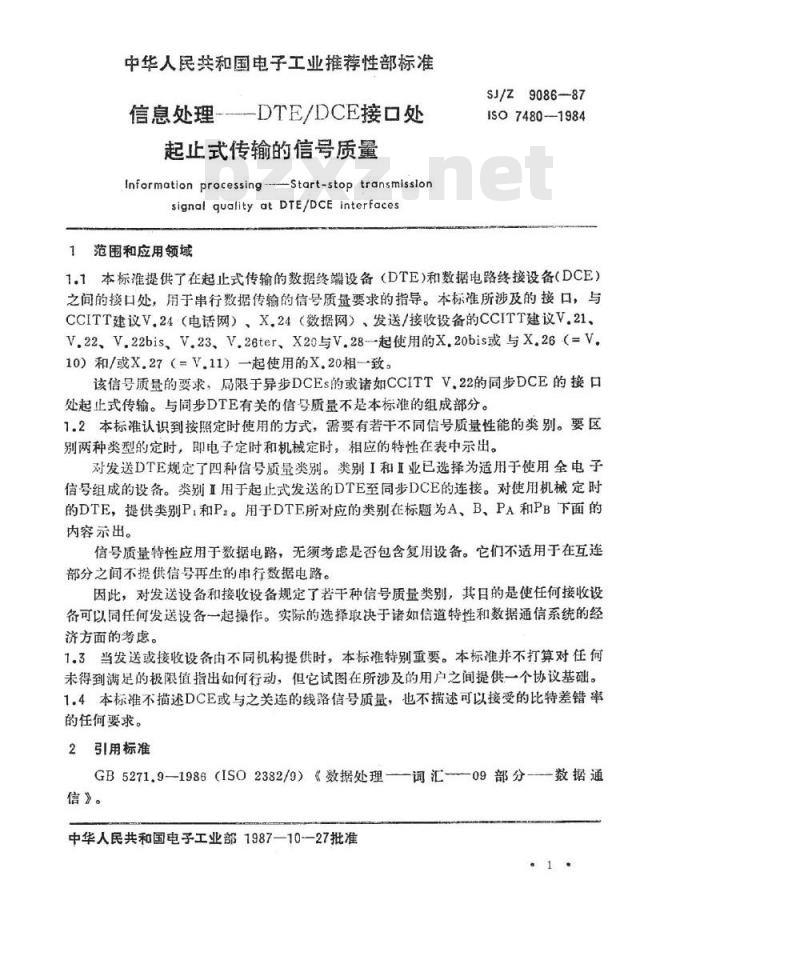

【电子行业标准(SJ)】 信息处理－ＤＴＥ／ＤＣＥ接口处起止式传输的信号质量

中华人民共和国电子工业推荐性部标准信息处理DTE/DCE接口处
起止式传输的信号质量
Information processing-Start-stoptransmisslonsignal quality atDTE/DCE interfaces1范围和应用领域
SJ/Z9086-87
Iso7480--1984
1.1本标准提供了在起止式传输的数据终端设备（DTE）和数据电路终接设备（DCE）之间的接口处，用于串行数据传输的信号质量要求的指导。本标准所涉及的接口，与CCITT建议V.24（电话网）、X.24（数据网）、发送/接收设备的CCITT建议V.21、V.22、V.22bis、V.23、V.26ter、X20与V.28-起使用的X,20bis或与X.26（=V10）和/或X.27（=V.11）一起使用的X，20相一致。该信号质量的要求，局限于异步DCEs的或诸如CCITTV.22的同步DCE的接口处起止式传输。与同步DTE有关的信号质量不是本标准的组成部分。1.2本标准认识到按照定时使用的方式，需要有若干不同信号质量性能的类别。要区别两种类型的定时，即电子定时和机械定时，相应的特性在表中示出。对发送DTE规定了四种信号质量类别。类别I和I业已选择为适用于使用全电子信号组成的设备。类别I用于起止式发送的DTE至同步DCE的连接。对使用机械定时的DTE，提供类别P：和P2。用于DTE所对应的类别在标题为A、B、PA和PB下面的内容示出。
信号质量特性应用于数据电路，无须考虑是否包含复用设备。它们不适用于在互连部分之间不提供信号再生的串行数据电路。因此，对发送设备和接收设备规定了若干种信号质量类别，其目的是使任何接收设备可以同任何发送设备一起操作。实际的选择取决于诸如信道特性和数据通信系统的经济方面的考虑。
1.3当发送或接收设备由不同机构提供时，本标准特别重要。本标准并不打算对任何未得到满足的极限值指出如何行动，但它试图在所涉及的用户之间提供一个协议基础。1.4本标准不描述DCE或与之关连的线路信号质量，也不描述可以接受的比特差错率的任何要求。
2引用标准
GB5271.9—1986（ISO2382/9）《数据处理——词汇—09部分--数据通信》。
中华人民共和国电子工业部1987—10-27批准SJ/Z9086-87

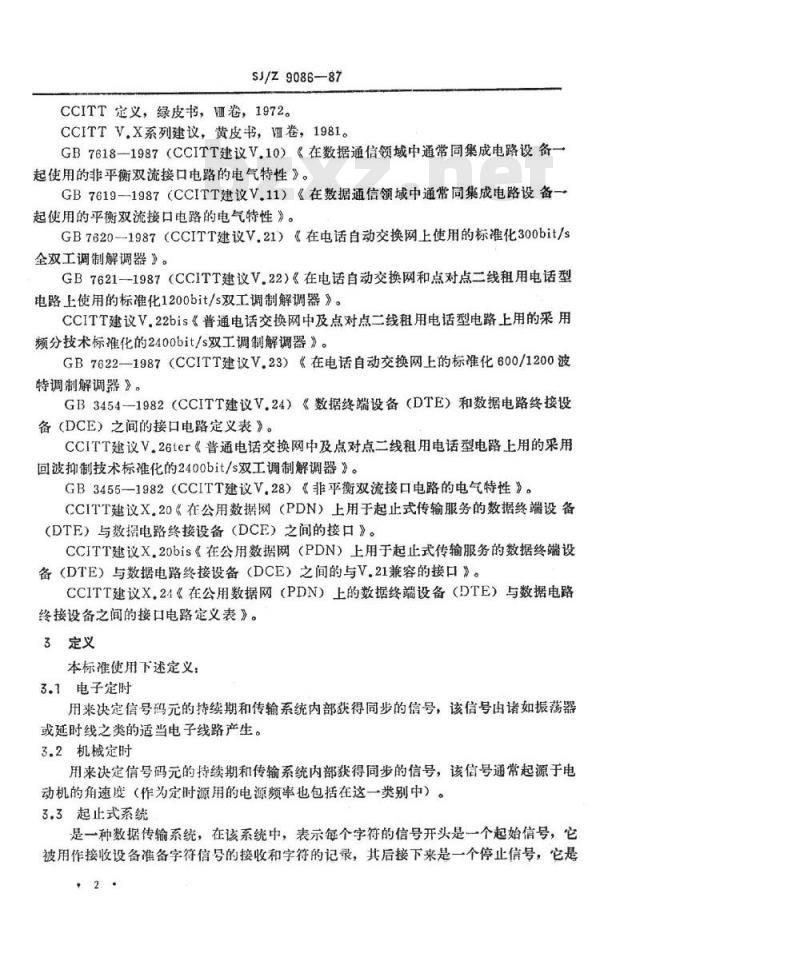

CCITT定义，绿皮书，卷，1972。CCITTV.X系列建议，黄皮书，卷，1981。GB7618一1987（CCITT建议V.10）《在数据通信领域中通常同集成电路设备一起使用的非平衡双流接口电路的电气特性》。GB7619—1987（CCITT建议V.11）《在数据通信领域中通常同集成电路设备一起使用的平衡双流接口电路的电气特性》。GB7620-1987（CCITT建议V.21）《在电话自动交换网上使用的标准化300bit/s全双工调制解调器》。
GB7621--1987（CCITT建议V.22）《在电话自动交换网和点对点二线租用电话型电路上使用的标准化120obit/s双工调制解调器》。CCITT建议V.22bis《普通电话交换网中及点对点二线租用电话型电路上用的采用频分技术标准化的2400bit/s双工调制解调器》。GB7622—1987（CCITT建议V.23）《在电话自动交换网上的标准化600/1200波特调制解调器》。
GB3454--1982（CCITT建议V.24）《数据终端设备（DTE）和数据电路终接设备（DCE）之间的接口电路定义表》。CCITT建议V.26ter《普通电话交换网中及点对点二线租用电话型电路上用的采用回波抑制技术标准化的2400bit/s双工调制解调器》。GB3455—1982（CCITT建议V.28）《非平衡双流接口电路的电气特性》。CCITT建议X20《在公用数据网（PDN）上用于起止式传输服务的数据终端设备（DTE）与数据电路终接设备（DCF）之间的接口》。CCITT建议X.2obis《在公用数据网（PDN）上用于起止式传输服务的数据终端设备（DTE）与数据电路终接设备（DCE）之间的与V.21兼容的接口》。CCITT建议X.24《在公用数据网（PDN）上的数据终端设备（DTE）与数据电路终接设备之间的接口电路定义表》。3定义
本标准使用下述定义：
3.7电子定时
用来决定信号码元的持续期和传输系统内部获得同步的信号，该信号由诸如振荡器或延时线之类的适当电子线路产生。3.2机械定时
用来决定信号码元的持续期和传输系统内部获得同步的信号，该信号通常起源于电动机的角速度（作为定时源用的电源频率也包括在这一类别中）。3.3起止式系统
是一种数据传输系统，在该系统中，表示每个字符的信号开头是一个起始信号，它被用作接收设备准备字符信号的接收和字符的记录，其后接下来是一个停止信号，它是.2.
SJ/Z9086-87

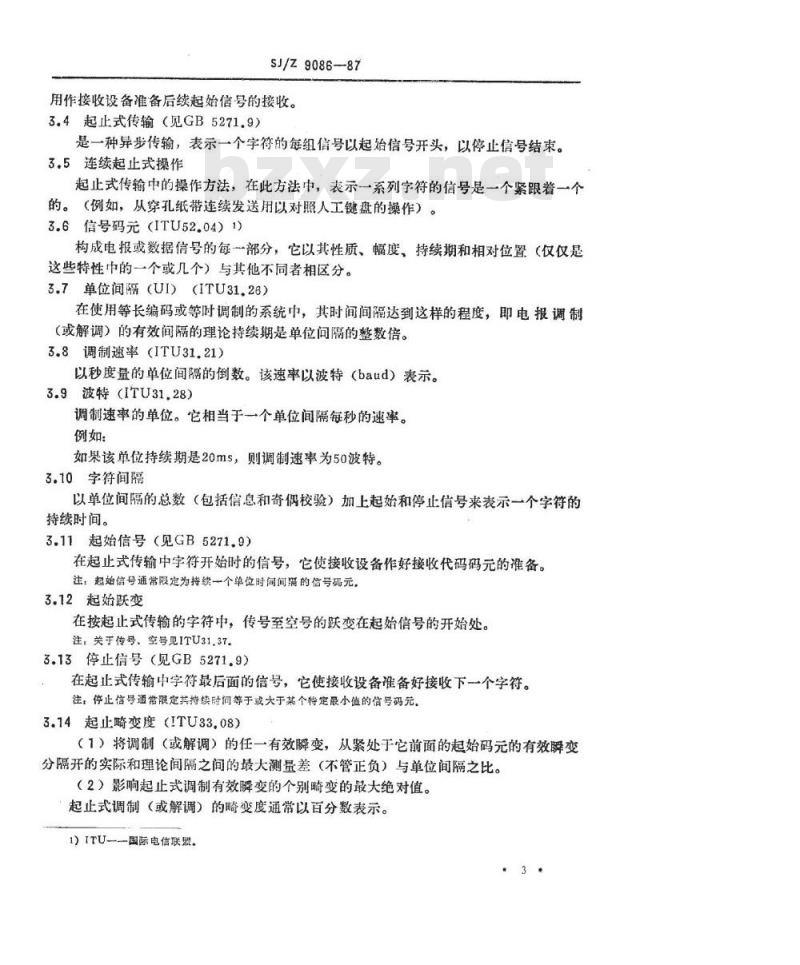

用作接收设备准备后续起始信号的接收。3.4起止式传输（见GB5271.9）
是一种异步传输，表示一个字符的每组信号以起始信号开头，以停止信号结束。3.5连续起止式操作
起止式传输中的操作方法，在此方法中，表示一系列字符的信号是一个紧跟着一个的。（例如，从穿孔纸带连续发送用以对照人工键盘的操作）。3.6信号码元（ITU52.04）1）
构成电报或数据信号的每一部分，它以其性质、幅度、持续期和相对位置（仅仅是这些特性中的一个或几个）与其他不同者相区分。3.7单位间隔（UI）（ITU31.26）在使用等长编码或等时调制的系统中，其时间间隔达到这样的程度，即电报调制（或解调）的有效间隔的理论持续期是单位间隔的整数倍。3.8调制速率（ITU31.21）
以秒度量的单位间隔的倒数。该速率以波特（baud）表示。3.9波特（ITU31,28)
调制速率的单位。它相当于一个单位间隔每秒的速率。例如：
如果该单位持续期是20ms，则调制速率为50波特。3.10字符间隔
以单位间隔的总数（包括信息和奇偶校验）加上起始和停止信号来表示一个字符的持续时间。
3.11起始信号（见GB5271.9）
在起止式传输中字符开始时的信号，它使接收设备作好接收代码码元的准备。注，起始信号通常限定为持续一个单位时间间隔的信号码元。3.12起始跃变
在按起止式传输的字符中，传号至空号的跃变在起始信号的开始处。注：关于传号、空号见ITU31.37.3.13停止信号（见GB5271.9）
在起止式传输中字符最后面的信号，它使接收设备准备好接收下一个字符。注，停止信号通常限定其持续附间等于或大于某个特定最小值的信号码元，3.14起止畸变度（!TU33.08）
（1）将调制（或解调）的任一有效瞬变，从紧处于它前面的起始码元的有效瞬变分隔开的实际和理论间隔之间的最大测量差（不管正负）与单位间隔之比。（2）影响起止式调制有效瞬变的个别畸变的最大绝对值。起止式调制（或解调）的畸变度通常以百分数表示。1）TTU——国际电信联盟。
SJ/Z9086-87

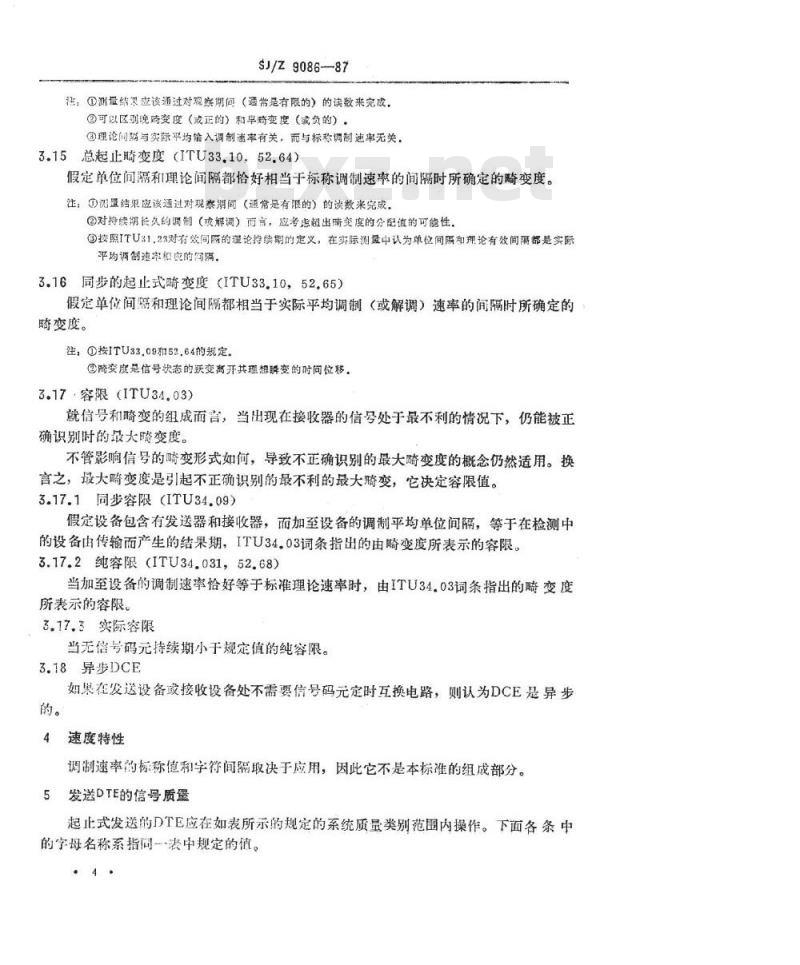

法：①测量结界应该通过对观察期间（通带是有限的）的读数来完成，④可以区别晚跨变度（或正的）和草畸变度（或负的）：理论间弱与实际平均愉入调制速率有关，而与标称调制速率无关。3.15总起止畸变度（ITU33.10，52.64）假定单位间隔和理论间隔都恰好相当于标称调制速率的间隔时所确定的畸变度。注：①况量结果应该通过对观察期间（通常是有限的）的读数来完成，②对持续期长久的调制（或解调）市言，应考虑超出畸变度的分配值的可能性。④按照ITU31,23对有效间随的理论持续期的定义，在实际测量中认为单位间隔和理论有效间隔都是实际平均调制速率和应的隔，
3.16同步的起止式畸变度（1TU33.10，52.65）假定单位间和理论间隔都相当于实际平均调制（或解调）速率的间隔时所确定的畸变度。
注，①按1TU33,09和52.64的规定，③筛变度是信号状态的跃交离开其理根解变的时间位移，3.17容限（ITU34.03)
就信号和畸变的组成而音，当出现在接收器的信号处于最不利的情况下，仍能被正确识别时的最大畸变度。
不管影响信号的畸变形式如何，导致不正确识别的最大畸变度的概念仍然适用。换言之，最大畸变度是引起不正确识别的最不利的最大畸变，它决定容限值。3.17.1同步容限（ITU34.09）
假定设备包含有发送器和接收器，而加至设备的调制平均单位间隔，等于在检测中的设备由传输而产生的结果期，ITU34.03词条指出的由畸变度所表示的容限。3.17.2纯容限（ITU34.031，52.68）当加至设备的调制速率恰好等于标准理论速率时，由ITU34.03词条指出的畸变度所表示的容限。
3.17.3实际容限
当无信号码元持续期小于规定值的纯容限。3.18异步DCE
如果在发送设备或接收设备处不需要信号码元定时互换电路，则认为DCE是异步4速度特性
调制速率的标称值和字衍间隔取决于应用，因此它不是本标准的组成部分。5发送DTE的信号质量
起止式发送的DTE应在如表所示的规定的系统质量类别范围内操作。下面各条中的字母名称系指同一表中规定的值。4
5.1发送DTE的畸变
SJ/Z9086--87

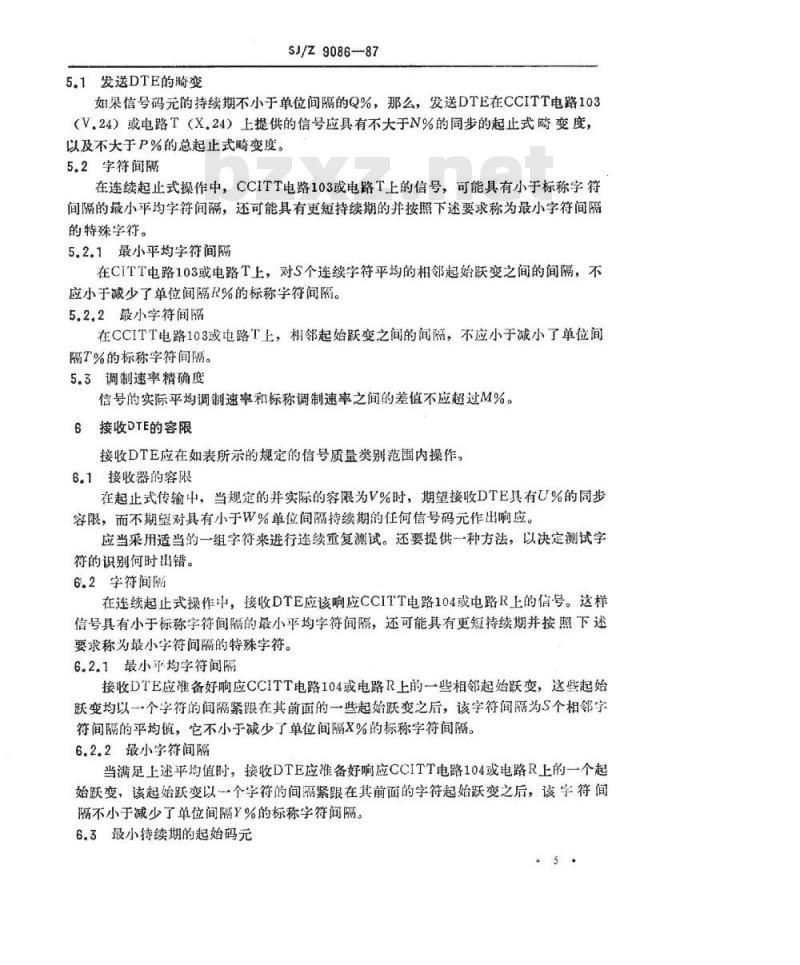

如果信号码元的持续期不小于单位间隔的Q%，那么，发送DTE在CCITT电路103（V.24）或电路T（X.24）上提供的信号应具有不大于N%的同步的起止式畸变度，以及不大于P%的总起止式畸变度。5.2字符间隔
在连续起止式操作中，CCITT电路103或电路T上的信号，可能具有小于标称字符间隔的最小平均字符间隔，还可能具有更短持续期的并按照下述要求称为最小字符间隔的特殊字符。
5.2.1最小平均字符间隔
在CITT电路103或电路T上，对S个连续字符平均的相邻起始跃变之间的间隔，不应小于减少了单位间隔R%的标称学符间隔。5.2,2最小字符间隔
在CCITT电路103或电路T上，相邻起始跃变之间的闻隔，不应小于减小了单位间隔T%的标称字符间隔。
5.3调制速率精确度
信号的实际平均调制速率和标称调制速率之间的差值不应超过M%。6接收DTE的容限
接收DTE应在如表所示的规定的信号质量类别范围内操作，6.1接收器的容限
在起止式传输中，当规定的并实际的容限为V%时，期望接收DTE具有U%的同步容限，而不期望对具有小于W%单位间隔持续期的任何信号码元作出响应。应当采用适当的一组字符来进行连续重复测试。还要提供一种方法，以决定测试字符的识别何时出错。
6.2字符间隔
在连续起止式操作中，接收DTE应该响应CCITT电路104或电路R上的信号。这样信号具有小于标称字符间隔的最小平均字符间隔，还可能具有更短持续期并按照下述要求称为最小字符间隔的特殊字符。6.2.1最小乎均字符间隔
接收DTE应准备好响应CCITT电路104或电路R上的一些相邻起始跃变，这些起始跃变均以一个字符的间隔紧跟在其前面的一些起始跃变之后，该字符间隔为S个相邻字符间隔的平均值，它不小于减少了单位间隔X%的标称字符间隔。6.2.2最小字符间隔
当满足上述平均值时，接收DTE应准备好响应CCITT电路104或电路R上的一个起始跃变，该起始跃变以一个字符的间隔紧跟在其前面的字符起始跃变之后，该字符间隔不小于减少了单位间隔Y%的标称字符间隔、6.3最小持续期的起始码元
SJ/Z9086-87
在起止式传输中，空号的持续期小于单位间隔的Z%，则不要求接收DTE在CCITT电路104或电路R上的空号状态下开始接收字符。在互换点的测量
互换电路上畸变的测量应满足，其电气接口特性符合GB3455（CCITT建议V.28)或GB7618【V.10（=X.26）】或GB7619V.11（=X,27）】的三组要求之。注：以下几条对畸变测规定了所需的测试负载，它目前在GB7618（CCITT建议V.10）和GB7619(V.11))中尚未规定
7.1GB3455V.28的发生器特性的测量7.1.1标准测试负载的测量
当特定的互换电路用标准测试负载终接时，在发生器一侧有关的特定互换电路上应进行畸变测量。该标准测试负载可以是测试设备的或是外函设备的输入阻抗，但在所有情况下，互换电路上的总负载应满足下述规范。7.1.2标准测试负载的规范
标准测试负载应由30009电阻和2500pF的电容并联组成，并应从测试中的信号互换电路连接到CCITT电路102或电路Ga或电路Gb，如图1测试安排所示。7.1.3发送DTE的畸变
畸变的测量应使用+3.0V和-3.0V的门限电平来决定信号跃变的发生。传号至空号的跃变，应发生在V1G正跃变越过+3.0V的瞬间。空号至传号的跃变，应发生在V1G负跃变越过－3.0V的瞬间。7.2在GB3455（V.28）负载侧的测量7.2.1接口负载侧的容限测量应使用图2的测试安排来进行，并应满足下述规范。7.2.2接收DTE的容限
在测试中当负载接入时，容限的测量应使用土5.0V的V1L信号，测试信号的跃变应按测量容限的方法（见6.1）偏离它们的理想瞬间。测试中的互换电路
被测发生器
GCITT电路102（袁Ga）
T2500pF
标准测试负续的等效电略
（包括测试设备）
GB3455（V.28）发生器的测试安排1）当测试负载在GB7618和GB7619中规定时，这些条款将予以复审，.6
副试信号发生器
SJ/Z9086-87
测试中的互换电路
被测负续
CCITT电路102（或G6）
图2GB3455（V.28）负载的测试安排当信号越过土3.0V的门限时，跃变的偏离恰好发生。传号至空号的跃变，应发生在V1L正跃变越过+3.0V的瞬间。空号至传号的跃变，应发生在V1L负跃变越过3.0V的瞬间。7.3GB7618（V.10）发生器特性测量7.3.1标准测试负载的使用
当互换电路用标准测试负载终接时，在发生器一侧有关的特定互换电路上应进行畸变的测量。该标准测试负载可以是测试设备的输入阻抗或是外部的元件，但在所有情况下，互换电路上的总负载应满足下述规范。7.3.2标准测试负载的规范
标准测试负载应由450Q电阻与Cw的电容并联组成，并从测试中的信号互换电路连接到信号公共回线，它如图3所示的测试安排。C的值取决于数据信号速率，其值应为图3的附表中所列。不过，该电容的数值将因包含在发生器中用于波形整形的电容而减小。
7.3.3发送DTE的畸变
畸变测量应使用±3.0V范围内的门限电平进行，以决定信号跃变的发生，门限电平优选于标称值oV
7.4GB7618（V.10）负载侧的测量7.4.1接口负载侧容限的测量，应使用图4所示的测试安排，并应满足下述规范。7.4.2接收DTE的容限
在测试中当负载接人时，容限的测量应使用±4.0V的V1L信号，测试信号的跃变应按测量容限的方法（见6.1）偏离它们的理想瞬间。当信号越过门限电平时，跃变的偏离恰好发生（见7.3.3）。
7.5GB7619（V.11）发生器特性的测量7.5.1标准测试负载的使用
SJ/Z9086-87
当互换电路用标准测试负载终接时，在发生器一侧有关的特定互换电路上应进行畸变测量。该标准测试负载可以是测试设备的输人阻抗或是外部的元件，但在所有情况下，互换电路上的总负载应满足下述规范。溅试中的豆换电路
被发生器
信号公共团线
准预密通能等
效电路
（包搭网试设备）
GB7618（V.10）发生器的测试安排及Cw的值Cw(uF)
测试信号发生器
数据信号速率（kbit/s）
2.5至5.0免费标准下载网bzxz
5.0至10.0
10.0至25.0
25.0至60.0
50.0至100.0
数氏中的豆换电路
被负教
信号公共回线
GB7618（V.10）负载的测试安排图4
7.5.2标准测试负载的规范
SJ/Z9086--87
该标准测试负载由1009电阻组成，并应连接在被测发生器的输出点A和B之间。如图5中测试安排所示。
7.5.3发送DTE畸变
该畸变测量应使用±0.3V范围内的门限电平进行，以决定信号跃变的发生。门限电平优选于标称值oV。
7.6.GB7619（V.11）负载侧的测量7.6.1接口负载一侧容限的测量，应使用图6所示的测试安排，并应满足下述规范。7.6.2接收DTE的容限
见7.4.2和图6。
7.7测量设备的精确度
本标准不规定标准测试负载的容差，或畸变测量设备或测试信号发生器的精确度。被测发生题
标准费试负款的等效电动
（包活测试最条）
GB7619（V.11）发生器的测试安排医
测试信号发生器
教费负款
GB7619（V.11）负载的测试安排DTE
同步起止畸变
总起止畸变
sJ/Z9086-87
信号质量特性①
最小借号码元
字特间随要求
平均：减小的标称值
最小，减小的标称值
调制速率精确度
同步容限
实际容限
最小信号码元
字符间隔要求
平均：减小的标值
最小，减小的标称值
最小持续期的起始码元
信号质量类别
电子定时
机械定时
信号质量类别
电子定时
机械定时
注：①当使用该表对DTE信号质量分类时，可以示出调制速率，字特间，操作方式和环境条件，以确保，完整性。
②在修改该标准时，试图将此值（N）减小到5%，并对P和Q值作相应变化。①目前的CCITT建议尚不能决定字特间隔要求，这一点待进一步研究。10
SJ/Z9086-87
异步传输接口处的信号质量一一信号质量参数间的数学关系(参考件）
为帮助用户解释本标准中所指出的各种测量，必须注意所存在的某些数学关系。列于表中的几个参数可按下述方法从其它参数导出。A1发送设备的两个基本参数：
一同步起止畸变N，ITU33.10和52.65调制速率精确度M，ITU31.27，可用来导出总的起止畸变P，最小信号码元Q，和字符间隔要求。
在连续起止式操作的电子定时系统中，字符间隔（最小字符间隔为T，平均字符间隔为R）的减小与由于调制速率的精确度而引起的积累时钟误差有关，而与平均的字符个数S无关。
总起止畸变P由下式给出
P=(N+n·M)
式中：N—为同步起止畸变；
M—为调制速率精确度，
n为字符中的码元数。
A1.2最小信号码元Q由下式给出
Q=单位间隔的（100-2N）%
式中：N—为同步起止畸变。
表中用来确定最小信号码元Q的N值，不必是最坏情况下的数值。达是因为，最坏情况是当前沿与后沿在相反方向上都产生了畸变时，而相应的最大畸变值同时出现是不大可能的。
A2对于接收设备，其基本参数同步容限U可用来导出实际容限V。V由下式给出：V=U-n.M
式中：U—为同步容限，
M—为调制速率精确度（发送器的）n-—为字符中的码元数。
