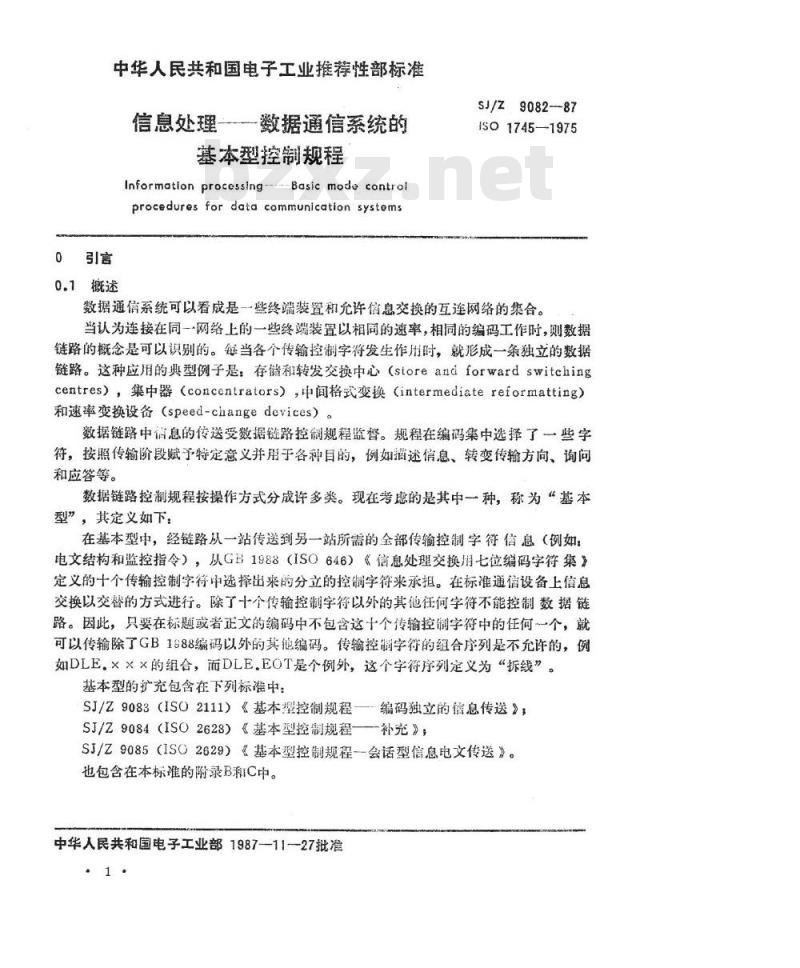

【电子行业标准(SJ)】 信息处理－数据通信系统的基本型控制规程

中华人民共和国电子工业推荐性部标准信息处理一数据通信系统的
基本型控制规程
Information processing--Basicmodecontrotprocedures for data communication systems0引言
0.1概述
SJ/Z9082-87
ISO1745-1975
数据通信系统可以看成是一些终端装置和允许信息交换的互连网络的集合。当认为连接在同一网络上的一些终端装置以相同的速率，相同的编码工作时，则数据链路的概念是可以识别的。每当各个传输控制字符发生作用时，就形成一条独立的数据链路。这种应用的典型例子是：存储和转发交换中心（store and forward switchingcentres），集中器（concentrators），中间格式变换（intermediatereformatting）和速率变换设备（speed-changedevices）。数据链路中信息的传送受数据链路控制规程监督。规程在编码集中选择了一些字符，按照传输阶段赋予特定意义并用于各种目的，例如播述信息、转变传输方向、询问和应答等。
数据链路控制规程按操作方式分成许多类。现在考虑的是其中一种，称为“基本型”，其定义如下：
在基本型中，经链路从一站传送到另一站所需的全部传输控制字符信息（例如：电文结构和监控指令），从GB1988（ISO646）《信息处理交换用七位编码字符集》定义的十个传输控制字符中选择出来的分立的控制字符来承担。在标准通信设备上信息交换以交替的方式进行。除了十个传输控制字符以外的其他任何字符不能控制数据链路。因此，只要在标题或者正文的编码中不包含这十个传输控制字符中的任何一个，就可以传输除了GB1988编码以外的其他编码。传输控制字符的组合序列是不允许的，例如DLE.×××的组合，而DLE,EOT是个例外，这个字符序列定义为“拆线”。基本型的扩充包含在下列标准中：SJ/Z9083（ISO2111）《基本型控制规程-编码独立的信息传送》；SJ/Z9084（ISO2628）《基本型控制规程—-补充》；SJ/Z9085（1ISO2629）《基本型控制规程一会话型信息电文传送》。也包含在本标准的附录B和IC中。中华人民共和国电子工业部1987-—11-27批准1
SJ/Z9082-87

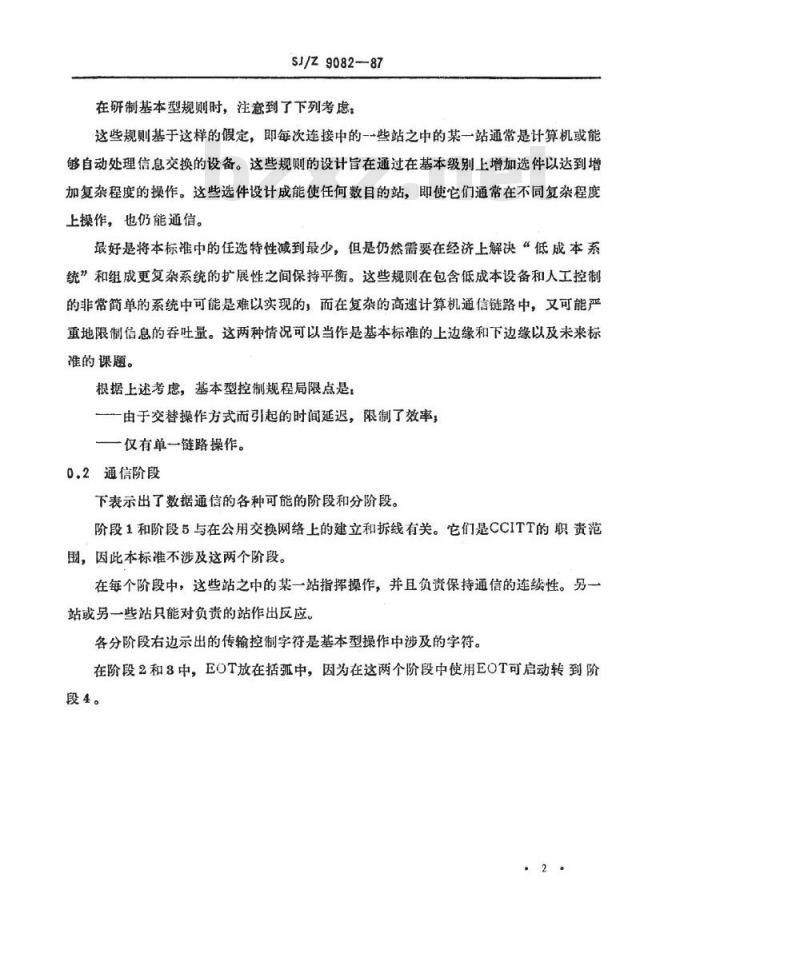

在研制基本型规则时，注意到了下列考虑：这些规则基于这样的假定，即每次连接中的一-些站之中的某一站通常是计算机或能够自动处理信息交换的设备。这些规则的设计旨在通过在基本级别上增加选件以达到增加复杂程度的操作。这些选件设计成能使任何数目的站，即使它们通常在不同复杂程度上操作，也仍能通信。
最好是将本标准中的任选特性减到最少，但是仍然需要在经济上解决“低成本系统”和组成更复杂系统的扩展性之间保持平衡。这些规则在包含低成本设备和人工控制的非常简单的系统中可能是难以实现的，而在复杂的高速计算机通信链路中，又可能严重地限制信息的吞吐量。这两种情况可以当作是基本标准的上边缘和下边缘以及未来标准的课题。
根据上述考虑，基本型控制规程局限点是：一一由于交替操作方式而引起的时间延迟，限制了效率，一仅有单一链路操作。
0.2通信阶段
下表示出了数据通信的各种可能的阶段和分阶段。阶段1和阶段5与在公用交换网络上的建立和拆线有关。它们是CCITT的职责范围，因此本标准不涉及这两个阶段。在每个阶段中，这些站之中的某一站指挥操作，并且负责保持通信的连续性。另一站或另一些站只能对负责的站作出反应。各分阶段右边示出的传输控制字符是基本型操作中涉及的字符。在阶段2和3中，EOT放在括弧中，因为在这两个阶段中使用EOT可启动转到阶段4。
1在公用网络上此内容来自标准下载网
建立连接
2建立数据链路
3信息传送
4结束
5拆线
a交换
b识别
d 交换
b探询
C选择
a返回至中性
b返回至控
e断开
1范围和应用领域
1.1概述
SJ/Z9082-87

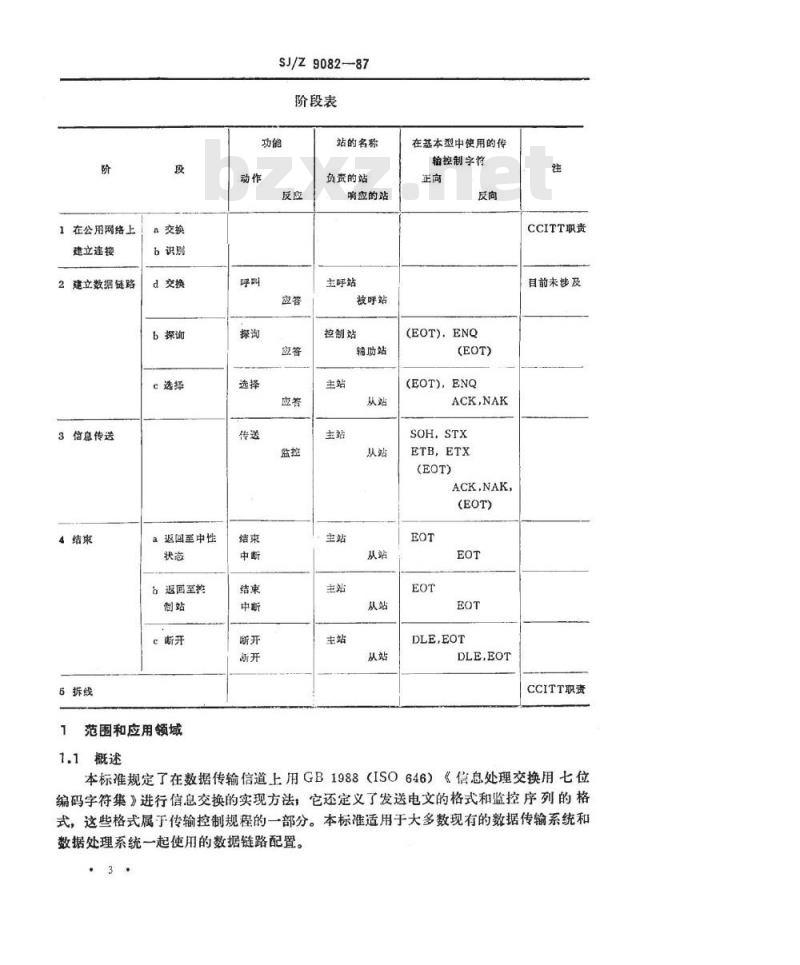

阶段表
站的名称
负责的站
响应的站
主呼站
被呼站
控制站
辅助站
在基本型中使用的传
输控制字符
(EOT)ENQ
(EOT),ENQ
ACK,NAK
ETB,ETX
ACK,NAK
CCITT职责
其前未涉及
CCITT职责
本标准规定了在数据传输信道上用GB1988（ISO646）《信息处理交换用七位编码字符集》进行信息交换的实现方法，它还定义了发送电文的格式和监控序列的格式，这些格式属于传输控制规程的一部分。本标准适用于大多数现有的数据传输系统和数据处理系统一起使用的数据链路配置。SJ/Z9082-87

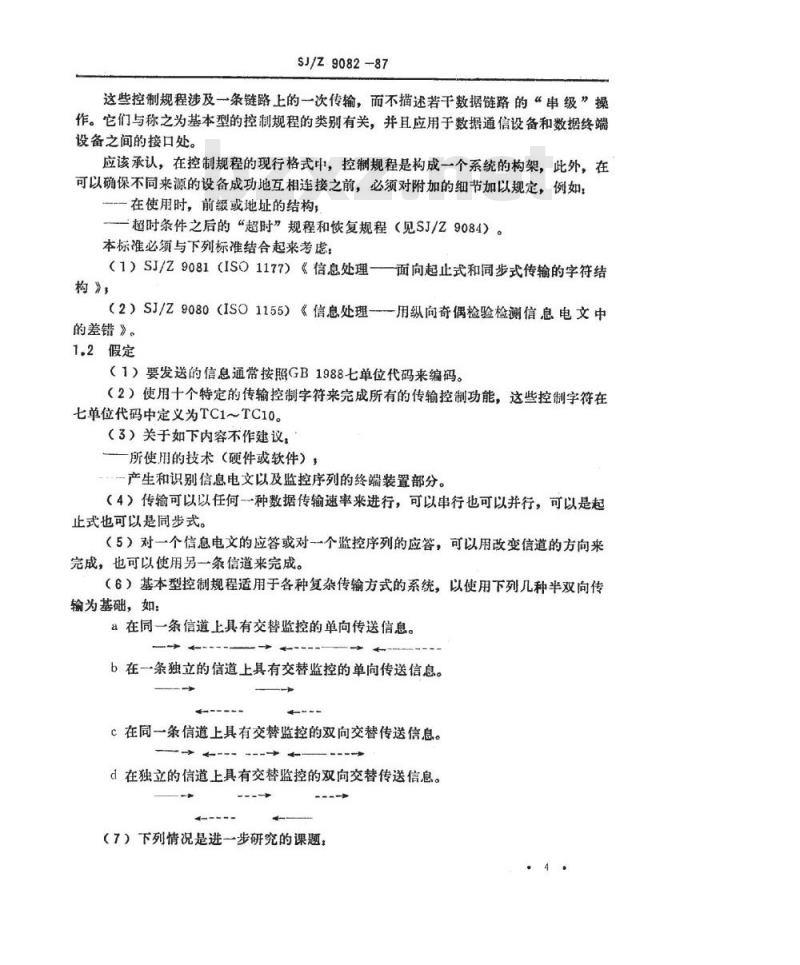

这些控制规程涉及一条链路上的一次传输，而不描述若干数据链路的“串级”操作。它们与称之为基本型的控制规程的类别有关，并且应用于数据通信设备和数据终端设备之间的接口处。
应该承认，在控制规程的现行格式中，控制规程是构成一个系统的构架，此外，在可以确保不同来源的设备成功地互相连接之前，必须对附加的细节加以规定，例如：一在使用时，前缀或地址的结构，一超时条件之后的“超时”规程和恢复规程（见SJ/Z9084）。本标准必须与下列标准结合起来考虑：（1）SJ/Z9081（ISO1177）《信息处理构》，
面向起止式和同步式传输的字符结（2）SJ/Z9080（ISO1155）《信息处理---用纵向奇偶检验检测信息电文中的差错》。
1.2假定
（1）要发送的信息通常按照GB1988七单位代码来编码。（2）使用十个特定的传输控制字符来完成所有的传输控制功能，这些控制字符在七单位代码中定义为TC1～TC10。（3）关于如下内容不作建议，
一所使用的技术（硬件或软件）一产生和识别信息电文以及监控序列的终端装置部分。（4）传输可以以任何一种数据传输速率来进行，可以串行也可以并行，可以是起止式也可以是同步式。
（5）对一个信息电文的应答或对一个监控序列的应答，可以用改变信道的方向来完成，也可以使用另一条信道来完成。（6）基本型控制规程适用于各种复杂传输方式的系统，以使用下列几种半双向传输为基础，如：
a在同一条信道上具有交替监控的单向传送信息。b在一条独立的信道上具有交替监控的单向传送信息。C在同一条信道上具有交替监控的双向交替传送信息。d在独立的信道上具有交替监控的双向交替传送信息。（7）下列情况是进一步研究的课题，SJ/Z9082-87

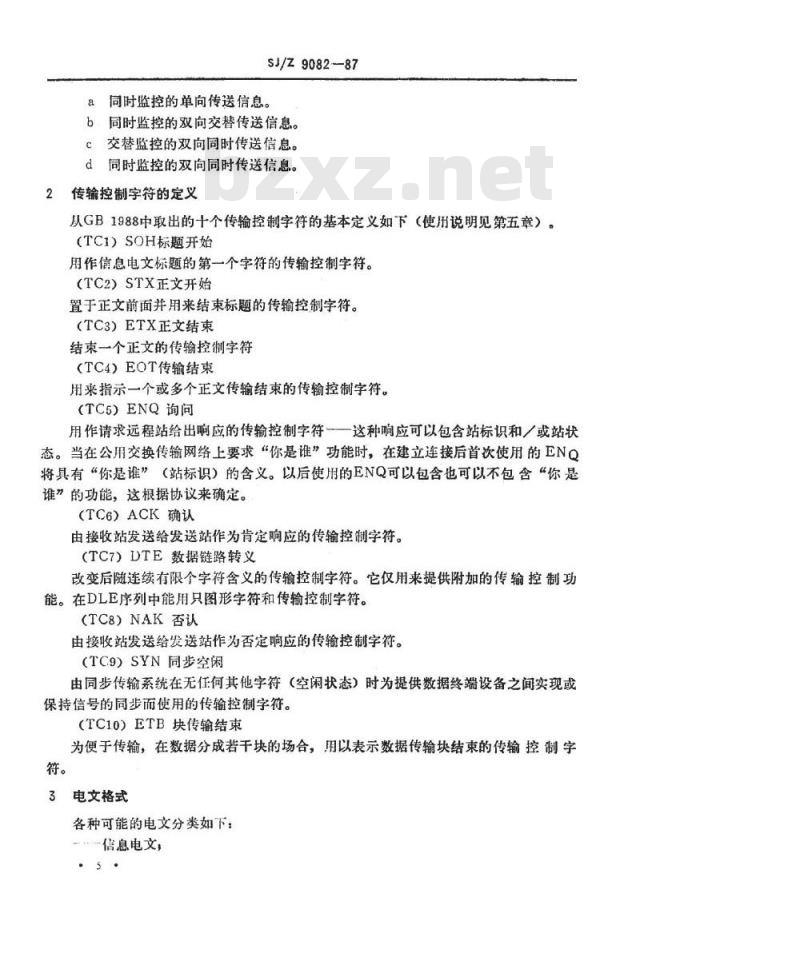

同时监控的单向传送信息。
b同时监控的双向交替传送信息。交替监控的双向同时传送信息。C
d同时监控的双向同时传送信息。传输控制字符的定义
从GB1988中取出的十个传输控制字符的基本定义如下（使用说明见第五章）。（TC1）SOH标题开始
用作信息电文标题的第一个字符的传输控制字符。（TC2）STX正文开始
置于正文前面并用来结束标题的传输控制字符。（TC3）ETX正文结束
结束一个正文的传输控制字符
（TC4）EOT传输结束
用来指示一个或多个正文传输结束的传输控制字符。（TC5）ENQ询间
用作请求远程站给出响应的传输控制字符一这种响应可以包含站标识和／或站状态。当在公用交换传输网络上要求“你是谁”功能时，在建立连接后首次使用的ENQ将具有“你是谁”（站标识）的含义。以后使用的ENQ可以包含也可以不包含“你是谁”的功能，这根据协议来确定。（TC6）ACK确认
由接收站发送给发送站作为肯定响应的传输控制字符。（TC7）DTE数据链路转义
改变后随连续有限个字符含义的传输控制字符。它仅用来提供附加的传输控制功能。在DLE序列中能用只图形字符和传输控制字符。（TC8）NAK否认
由接收站发送给发送站作为否定响应的传输控制字符。（TC9）SYN同步空闲
由同步传输系统在无任何其他字符（空闲状态）时为提供数据终端设备之间实现或保持信号的同步而使用的传输控制字符。（TC10）ETB块传输结束
为便于传输，在数据分成若干块的场合，用以表示数据传输块结束的传输控制字符。
3电文格式
各种可能的电文分类如下：
信息电文，
—正向监控序列；
反向监控序列。
3.1一般规则
SJ/Z-9082+-87
每次传送的字符序列至少要包含一个传输控制字符。这些传输控制字符用来定义数据序列中信息的性质，或用来传递监控的功能。一不能将传输控制字符当作信息。因此，不能将它们当作信息正文或标题的一部分发送，按需要可以插人的SYN例外，但不能将它看作信息。当单独使用或在电文或序列的结束处而使用传输控制字符时，它们的功能是要求接收它们的站采取动作。
a信息电文
信息由正文组成，而正文可由标题来引导，标题同正文一起传送。对中间点的路由指示必须放在标题中。其他的辅助信息可放在标题中，也可放在正文中。SOH、STX、ETB和ETX用作信息结构字符，它们不能单独发送。依照ST/Z9080，信息电文或信息块可以伴随一个块检验字符。括弧中的块检验字符使用是可选择的，因而必须事先协商。b监控序列
除DLE、EOT以外的所有监控序列都由单个传输控制字符，或由一个或儿个图形字符引导的单个传输控制字符组成。在下列的某些监控序列中，传输控制字符前面的一个或多个字符的含义是有定义的（例如探询地址）。另一些则简单地表示为可以包括下面一个或多个信息的前缀：一标识信息，
一地址信息；
—状态信息，
任何其他所需的限制符（例如响应的编号）。这些前缀的使用和对它们的说明必须事先协商。将来可能对它们进行标准化。EOT、ENQ、ACK和NAK用于监控，它们决不可连续地出现。前缀不得多于15个字符。
3.2信息电文
T———正文（TEXT)
（见下面注②）
注，?
(HEADING)
标题-
（见下面注②）
标题一
（见下面注②）
SJ/Z9082-87
——正文
T-正文—-
标题和正文中可以插入填充字特（例如SYN）B
上速以ETB结束的格式a.、b.和c，要求有某种后续字符。上述所有的电文都可以在任何位置上用EOT结束的方法来放弃它们。进一步的研究可龄导致规定另?
一种放弃方法，该方法将允许继续通信，3.3正向监控序列
探询地址
①站选择
选择地址
（见下注）
见下注）
如果不要求应答，则不使用ENQ。这时，选择序列后立即跟随信息电文。②标识和状态
(前缀）
脱离中性
(前缀）
返回控制站
返回中性
（前缀）
(见下注)
?断开
(前缀）
SJ/z9082-87
除了涉及阶段1的系统外，探询序刻总由EOT引导。在阶没1中，EOT的省略与否是可选择的。选择序列也可由EOT引导。
某些系统可能不允许探询或选择序列直接眼在EOT之后，在此情况下，可够露要在EOT和地址之间例如通过使用若干填充字特确保一个短的延迟。3.4反向监控序列
肯定回答
一对一个信息电文
一对选择
(前缀）
否定应答：
一对信息电文
前缀）
否定应答：
一对个探询监控序列
（前缓）
否定应答：
一对一个选择监控序列
（前缀）
请求：
(前缀）
把职权返回给控制站
(前缀）
返回到中性状态
(前缀）
(前缀）
注，①
SJ/Z9082-87
（见下面注②）
无度答”情况的规程，包括在4.3中，?
进一步的研究可能导致用另一种方法来代替EOT中断。各阶段的说明
一个完整系统的操作规程可以由下面的各个阶段和分阶段组成：阶段11）在公用网络上建立连接a
阶段2建立数据链路
阶段8信息传送
阶段4结束
返回到中性状态
返回到控制站
阶段51)拆线
4.1阶段链接
图1表示通信的各个阶段，这些阶段链接起来（用粗线）以便以基本型控制规程所1）这一阶段是CCITT的职责，
SJ/Z9082-87
包含的最一般的情况来实现一次传输或信息传送。这样一次通信的一些事件顺序如下所示：段1ab
在公用交换网络上建立连接。
附公司
交上换
订用结进
限公位
盼在教雄
断开缝接
返间控制/
UREPhae
阶段链接图
SJ/z9082--87
这里，连接是由电信管理部门建立，并且多半分成两个分阶段：交换和识别。它们都是该管理部的职责。
除非该管理部另有规定，否则这个阶段一且完成，主呼站就承担通信的职责并起主站或控制站的作用。
发出信号通知阶段1完成的方法，将根据接口方面的建议（例如GB3454-82《数据终端设备（DTE）和数据电路终接设备（DCE）之间的接口电路定义表》，电路107）来确定。
阶段2a、b、c
建立数据链路
在公用网络上建立连接以后，需要建立数据链路。该规程可能涉及某些专用线路的交换，这种交换是在探询或选择之前由一个专用交换机或一个线路集中器执行的。由控制站执行的探询规程，要求辅助站发送它可能有的电文。这种规程把通信的职责交给被探询的站，被探询的站获得主站状态。如此指定的主站来执行的选择规程，依次要求共他的站准备好接收信息电文。这种规程给予被选择的站以从站的状态。阶段3信息传送
假定从站已经接受要接收信息电文，则主站开始它的发送。在这阶段，不改变站的状态及其职责。阶段4a、b、c结束
在信息电文已经发送完并且已被从站成功地接收时，主站发送EOT以便通知控制站，其传输要求已暂时中止。据此，主站放弃它的主站状态，并且把通信的职责交回控制站。
如果无进一步传输的要求，控制站通过发送DLE，EOT释放可能涉及到的专用交换设备。
阶段5拆线（公用网络）
结束阶段的断开（链接）功能（DLE.EOT）将启动公用交换网上的拆线。完成该规程是电信管理部门的职责。
事实上，大多数系统在一次通信中要按顺序进行多次数据链路的建立和多次信息的传送。
这可由标以PL1、2，6的阶段链接箭头来说明。这样一种多次通信的例子可能是：
阶段1ab—一我们通过公用网络连成一个多站链路，阶段2c—手
我们试图选择X站，
阶段4a-X站拒绝接收，
阶段2b——我们探询Y站；
阶段8Y站向我们发送信息；
阶段4Y站结束它的传输
阶段4c—我们决定断开，
阶段5公用网络拆线。
SJ/Z9082--87
所有允许的阶段链接如4.2中阶段图所示，图中并附有阶段与分阶段的详尽说明。在某些系统中，并不需要阶段链接图上标示的全部阶段或分阶段。这可用不同的旁路来举例说明：
旁路1（BP1）
这个旁路适用于与公用交换网络不连接的租用或专用线路组成的系统。旁路2（BP2）
这个旁路适用于不涉及线路交换的系统。旁路8（BP3）
这个旁路适用于不涉及专用线路交换的系统。旁路4（BP4）
在有控制站的系统中，抑制探询分阶段，只允许控制站向其他站发送信息。在控制站的系统中，为了传送信息，每一站仍然能够选择其他站，但不能为了要求对方站发送而进行探询。
旁路5（BP5）
这个旁路适用于有控制站的系统，在这个系统中只要求辅助站将信息发送到控制站。
4.2阶段图
阶段2至阶段4的详细规程在下文中给出，并用流程图来说明。4.2.1建立数据链路（阶段2）（见图2）a交换
可以用专用的交换过程。然而，这在本标准中不作说明。b探询
探询是一次一个地有秩序地邀请各个站进行发送电文的过程。探询的基本功能是用保证一次仅仅一个站发送的方法来防止竞争。探询过程只能由控制站跟在EOT之后来执行。在一个站收到适合它的探询监控序列时，它就变成主站。.12·
